Адресные датчики охранной сигнализации

АДРЕСНАЯ ОХРАННАЯ СИГНАЛИЗАЦИЯ Адресные системы охранной сигнализации включают в свой состав устройства, осуществляющие обмен информацией в цифровом виде. При этом информативность такой

Адресные датчики охранной сигнализации

АДРЕСНАЯ ОХРАННАЯ СИГНАЛИЗАЦИЯ

Адресные системы охранной сигнализации включают в свой состав устройства, осуществляющие обмен информацией в цифровом виде. При этом информативность такой сигнализации выше, чем у классических пороговых систем.

Определяется это следующими факторами:

  • наличием у извещателя индивидуального идентификационного номера (адреса);
  • возможностью отправки извещений не только о тревожных ситуациях, но и об исправности датчиков.

Первое позволяет осуществлять локализацию места возникновения тревожной ситуации. Второе возможно за счет двухстороннего обмена данными между контрольной панелью и извещателями.

Шлейф сигнализации в адресных системах представляет собой двухпроводную линию для передачи информации и еще две жилы питания.

Таким образом, при монтаже достаточно проложить четырехпроводной кабель типа КСПВ 4х0,5 и подключить к нему все требуемые датчики, вне зависимости от их назначения (акустические, звуковые, магнитоконтактные, вибрационные, оптико- электронные). При этом не важно за какой рубеж охраны они должны отвечать — адресная архитектура позволяет программно объединять оборудование в функциональные группы.

Создание между ними логических связей дает возможность обеспечить автоматическую работу по расписанию в зависимости от времени суток и дня недели. Кроме того, возможно создание групп пользователей с различными правами доступа.

Стоит заметить, что такая система охранной сигнализации может использовать обычные (не адресные) извещатели. Для этой цели существуют адресные расширители различной информационной емкости.

Это устройство имеет соответствующее количество входов для подключений для пороговых охранных шлейфов, информация о состоянии которых передается в цифровом виде на контрольную панель или автоматизированное рабочее место. Естественно. что локализация в этом случае осуществляется с точностью до шлейфа, представляющего собой самостоятельную адресную зону.

Количество адресов с которыми работают охранные панели не безгранично, но для большинства задач их вполне достаточно. Например панель С2000М производства НВП Болид поддерживает до 127 приборов и устройств.

Одной из востребованных в России является интегрированная система безопасности «Орион». Ее производит уже упоминавшееся научно- внедренческое предприятие Болид. Успех сигнализации от этого производителя определяется несколькими факторами в числе которых:

  • достаточно простой и удобный интерфейс управления;
  • широкий ассортимент продукции, позволяющий организовывать различные по сложности и назначению охранные системы.

Не буду лукавить — неподготовленный человек «с ходу» в ней не разберется. Но имея даже начальный опыт проектирования сигнализации за несколько дней можно освоить построение адресных систем на базе оборудования этого бренда.

ОХРАННАЯ СИГНАЛИЗАЦИЯ БОЛИД

В рамках одной статьи рассказать о всем многообразии приборов и устройств марки Bolid невозможно. Поэтому расскажу об основных компонентах этой системы, позволяющих реализовывать чаще всего встречающиеся конфигурации.

Итак, для организации адресной охранной сигнализации на базе оборудования Болид нам понадобятся:

  1. пульт контроля и управления (ПКУ);
  2. контроллер двухпроводной линии связи (КДЛ);
  3. приемно- контрольный прибор (ПКП);
  4. адресные расширители (АР);
  5. извещатели (Изв);
  6. релейные блоки (БР);
  7. устройства индикации (БИ).

Нужно заметить, что применять все перечисленное не обязательно. Например, позиции 1,2,3 могут использоваться в различных комбинациях или самостоятельно. Для начала давайте разберем общую структурную схему сигнализации с использованием перечисленных устройств.

Все устройства соединяются между собой двухпроводной линией, лучше витой парой. В конце может потребоваться согласующий резистор — это смотрите в документации. Любой элемент схемы за исключением пульта контроля и управления можно безболезненно исключить. Конфигурация любой адресной системы очень гибкая.

Обратите внимание — адресные извещатели к КДЛ можно подключать непосредственно, остальные через расширители. К ПКП подключаются «классические» датчики охранной сигнализации.

Теперь о том, какие устройства мы можем объединять в группы, зоны и пр. Короче говоря. что можно конфигурировать.

  1. Любой адресный извещатель.
  2. Каждый шлейф приемно контрольного прибора или адресного расширителя.
  3. Любое реле, входящее в состав блока БР.
  4. Каждый индикатор БИ.

Теперь давайте рассмотрим как все это работает.

ПРИМЕР КОНФИГУРАЦИИ АДРЕСНОЙ СИСТЕМЫ БОЛИД

Прошу прощения что не смогу досконально разобрать весь процесс настройки системы сигнализации болид. Объем не позволит, кроме того, для этого существует техническая документация на все оборудование. Но некоторые моменты рассмотрим.

Основные понятия которые надо усвоить:

  • зона;
  • раздел.

В зону можно объединять извещатели по определенному функциональному признаку: периметр первого этажа, хранилище ценностей, входная зона, второй рубеж охраны, отдельные кабинеты и помещения и пр.

Нужно это для того, чтобы, во- первых, задать нужные режимы охраны (типы шлейфов), во- вторых, для уже упомянутой локализации: точном определении места в котором произошла сработка. Кроме того, при техническом обслуживании системы эта опция тоже пригодится.

Например, при сдаче объекта под охрану после включения сигнализации может оказаться необходимым пройти мимо некоторых датчиков. Чтобы исключить преждевременной срабатывание они объединяются в отдельную зону, для которой устанавливается параметр задержки на выход.

Описание и характеристики видов и типов зон приводятся в инструкциях по эксплуатации. Их много, для вас сейчас главное понять что это такое и зачем нужно.

Следующий термин — раздел.

В него могут объединяться разнотипные адресные устройства и зоны. Например, объединив в один раздел датчики, защищающие конкретное помещение, реле, и световой индикатор, мы можем:

  • определив соответствующую программу управления реле, обеспечить его включение (выключение) при срабатывании только извещателей, входящих в заданную зону;
  • контролировать состояние сигнализации конкретного помещения по индикатору, реагирующему только на состояние нужных датчиков.

Конечно, проект охранной сигнализации на приборах фирмы Болид вы на основании изложенного не разработаете, но методология работы с адресной системой вам должна стать несколько понятней.

© 2014 — 2021 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

АДРЕСНАЯ СИГНАЛИЗАЦИЯ

Адресная сигнализация по сравнению с другими имеет, наверное, единственный недостаток — относительно высокую стоимость приборов. Принято считать, что он компенсируется более низкой, в сравнении с неадресной системой, стоимостью монтажа. Несомненно, но для достаточно больших объектов. Кроме этого, есть другие особенности сигнализации этого типа, которые будут здесь рассмотрены.

Рассматриваемая система хороша, прежде всего тем, что для соединения всех датчиков достаточно одной линии (цепи питания в расчет пока не беру). Конечно, бесконечно наращивать число датчиков нельзя, например для системы «Орион» (дальнейшее изложение буду основывать на примере этой системы) максимальное количество адресных устройств 127, но уже это немало, а если систему грамотно сконфигурировать, то возможности будут практически безграничны.

На рисунке 1 приведена адресная схема соединения датчиков и ее неадресный аналог, где:

  • ЛС — линия связи,
  • АПС — панель (прибор) управления,
  • ПКП — приемно контрольный прибор,
  • ШС — шлейф сигнализации,
  • И — извещатель.

Ничего нового к вышесказанному эта схема не добавляет, но наглядно иллюстрирует разницу в объеме монтажных работ.

Хочу отметить еще один момент: адресная пожарная сигнализация по сравнению с обычной имеет два несомненных достоинства:

  1. может использовать, если позволяет площадь помещения, один пожарный извещатель вместо двух аналоговых,
  2. позволяет контролировать состояние каждого датчика индивидуально.

В остальном пожарная и охранная, сигнализации построенные по адресному принципу существенных различий между собой не имеют.

Принцип работы адресных датчиков от аналоговых отличается способом передачи сигнала. Первые информацию о своем состоянии передают в цифровом виде и, естественно сообщают свой индивидуальный номер (адрес), определяемый при настройке системы.

Один и вариантов конфигурации системы (на примере оборудования «Орион» НПО «Болид») приведен на рисунке 2. Сокращения и обозначения следующие:

  • ПК — персональный компьютер. На его базе может быть организовано АРМ (автоматизированное рабочее место), кроме того, с его помощью можно удобно осуществлять программирование и конфигурирование сигнализации. При отсутствии АРМ постоянное наличие ПК в системе не нужно.
  • ПИ — преобразователь интерфейса. Устройства обмениваются между собой информацией по интерфейсу RS-485. А к ПК подключаются через COM порт по интерфейсу RS-232.
  • СК — сетевой контроллер (пульт, панель контроля и управления). Осуществляет управление, согласование, сохранение конфигурации системы в целом. Через него также можно осуществлять программирование системы, правда менее удобно.
  • БИ,БУ — здесь я объединил блоки индикации, управления, клавиатуры, релейные модули и пр.
  • ПКП — приемно контрольные приборы, являясь адресными устройствами позволяют подключать обычные извещатели (И), организованные в привычные шлейфы.
  • КДЛ — контроллер двухпроводной линии — осуществляет подключение адресных извещателей (датчиков) к интерфейсу системы. Кроме, того, при наличии устройств, называемых адресными расширителями (АР), позволяет использовать обычные извещатели, как в случае с ПКП.

Всем устройствам присваиваются индивидуальные адреса за счет чего они однозначно идентифицируются системой. Каждое из них имеет ряд внутренних настроек.

Хочу заметить, что наличие всех перечисленных приборов совсем не обязательно. Адресные системы строятся индивидуально для каждого объекта, обеспечивают большой диапазон и гибкость настроек, оставляют возможности последующего наращивания системы с минимальными затратами.

АДРЕСНАЯ ОХРАННАЯ СИГНАЛИЗАЦИЯ

Для крупных объектов охранная сигнализация, построенная по адресному принципу чрезвычайно удобна. Определяется это несколькими факторами:

  • значительным уменьшением работ по прокладке соединительных линий;
  • возможностью локализовать состояние системы с точностью до одного датчика;
  • легкостью последующего масштабирования;
  • возможностью оперативного изменения конфигурации.

Если говорить о масштабировании, то в процессе эксплуатации системы охранной сигнализации необходимость дополнительной установки датчиков возникает достаточно часто. Вызвано это может быть различными причинами, в том числе и дополнительной блокировкой уязвимых мест.

Адресный принцип построения системы позволяет ограничиться монтажными работами непосредственно по установке дополнительного оборудование. Подключение же его производится к уже имеющимся соединительным линиям.

Кроме того, при смене организации, охраняющей объект, могут измениться и требования, предъявляемые к построению системы. Адресная сигнализация дает возможность за считанные часы внести в ее конфигурацию необходимые изменения. Зачастую бывает достаточно перепрограммировать нужные зоны и разделы, что, безусловно, чрезвычайно удобно.

Минимизация расходов на установку адресной охранной сигнализации.

Не секрет, что адресные извещатели имеют достаточно высокую стоимость. Для сокращения расходов на их приобретение можно пойти на компромиссный вариант. Устанавливаем обычные неадресные датчики и подключаем их к устройствам, называемым адресными расширителями.

Читайте также  Как разобрать датчик движения?

Конечно, подключать к расширителю один единственный извещатель нецелесообразно, поэтому поступаем следующим образом:

  • оборудуем отдельное помещение или зону традиционным проводным способом;
  • соответствующую группу приборов «вешаем» на расширитель.

В результате получаем некий гибрид, который в значительной степени обладает достоинствами адресной охранной системы, но имеет меньшую стоимость.

АДРЕСНАЯ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

Здесь необходимость менять конфигурацию возникает достаточно редко, разве что при подключении к действующей пожарной сигнализации новых помещений или установке дополнительного инженерно — технического оборудования, которое должно управляться противопожарной системой.

Вместе с тем, при использовании адресных пожарных датчиков мы имеем:

  • ту же самую экономию на монтаже проводных шлейфов;
  • возможность в большинстве случаев обойтись одним извещателем вместо двух;
  • более простую реализацию индикации состояния системы сигнализации.

В целом, адресная охранно пожарная сигнализация по оборудованию выйдет дороже, более того, не факт что экономия на монтажных работах покроет эту разницу в цене. Однако, чем крупнее объект, тем адресная система предпочтительнее, если не по цене, то по удобству монтажа и эксплуатации.

© 2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Адресные датчики охранной сигнализации

Сделано
в России

Извещатель охранный ИО 40920-2 прот.R3 (ИК, пассивный, объёмный) Адресная система R3 (ИО40920-2 R3 ИК)

  • Код товара 3850553
  • Артикул Rbz-054135
  • Производитель Рубеж/Адресная система R3

Сделано
в России

Извещатель охранный ИО 32920-2 прот.R3 (акустический, разбитие стекла) Адресная система R3 (ИО32920-2 R3)

  • Код товара 8052059
  • Артикул Rbz-054133
  • Производитель Рубеж/Адресная система R3

Сделано
в России

С этим покупают Посмотреть

Прибор приемно-контрольный охранно-пожарный адресный ВЭРС-LEON, 2 адресных линии/кольцо, поддержка до 180 извещателей LEONARDO, 16 пороговых шлейфов сигнализации (ВЭРС-LEON)

  • Код товара 6468694
  • Артикул 00084782
  • Производитель ВЭРС

Сделано
в России

С этим покупают Посмотреть

Прибор приемно-контрольный охранно-пожарный адресный ВЭРС-LEON, 2 адресных линии/кольцо, поддержка до 180 извещателей LEONARDO, 16 пороговых шлейфов сигнализации (ВЭРС-LEON)

  • Код товара 6468694
  • Артикул 00084782
  • Производитель ВЭРС

Сделано
в России

С этим покупают Посмотреть

Извещатель охранный магнитоконтактный адресный ИО102-42 РИГ-И (РИГ-И)

  • Код товара 5550656
  • Артикул 00-00082754
  • Производитель Аргус-Спектр/Стрелец-Интеграл

Сделано
в России

Извещатель охранный магнитоконтактный адресный РИГ-И исп.В

  • Код товара 3075855
  • Артикул РИГ-И исп.В
  • Производитель Аргус-Спектр

Сделано
в России

С этим покупают Посмотреть

Извещатель охранный объемный радиоволновый (Аргус-3 литера 4)

  • Код товара 9267971
  • Артикул Аргус-3 лит.4
  • Производитель Аргус-Спектр

Сделано
в России

С этим покупают Посмотреть

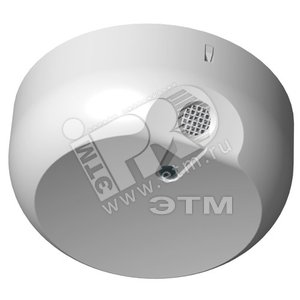

Извещатель акустический адресный Арфа-И (Арфа-И)

  • Код товара 8353859
  • Артикул 00-00015728
  • Производитель Аргус-Спектр/Стрелец-Интеграл

Сделано
в России

Извещатель охранный ИО 30920-2 прот.R3 (ИК, пассивный, штора) Адресная система R3 (ИО30920-2R3-Икпасштор)

  • Код товара 9882177
  • Артикул Rbz-149343
  • Производитель Рубеж/Адресная система R3

Сделано
в России

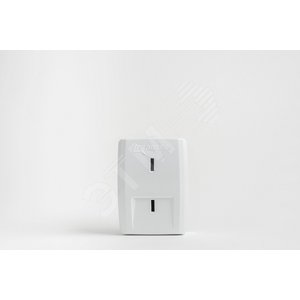

Извещатель охранный разбития ИО 32910-7 »ALEKSA» радиоканальный (ИО 32910-7 »ALEKSA»)
