Датчик движения срабатывает самопроизвольно

Как правильно осуществляется настройка и регулировка датчика движения для включения света? Причины самопроизвольного включения и выключения аппаратуры. Как отключить ложные срабатывания датчика движения? Что делать, если он включается сам по себе?

Датчик движения срабатывает самопроизвольно

Ремонт и регулировка датчика движения

  1. Типы поломок
  2. Как отремонтировать?
  3. Как правильно настроить?
    • Настройка детектора
    • Настройка функций
    • Угол монтажа
    • Ключевые параметры настройки

Датчики движения (ДД) широко практикуются в системах сигнализации и охраны, для минимизации потребления электрической энергии в осветительных системах и других потребностей. Они отличаются несложностью конструкции, опцией настройки разнообразных параметров чувствительности и превосходными эксплуатационными качествами. Принимая во внимание нехитрое конструкционное исполнение и относительно несложную электронную схему, самостоятельный ремонт ДД подобного вида будет вполне реализуемой задачей, с которой в силах совладать любой, кто хотя бы немножко понимает в радиоэлектронике.

Типы поломок

Пользователи при использовании ДД имеют дело с разнообразными неисправностями. Поскольку, как и любые другие устройства, ДД временами выходят из строя, ломаются, функционируют неправильно. Все это может быть сопряжено с нарушениями в работе внутри устройства либо с неверным подключением и настройкой. Если работа прибора дает сбои, необходимо обнаружить причину и ликвидировать ее. Возможны следующие типы появляющихся повреждений:

  • подсоединенная к датчику аппаратура не включается, невзирая на появление в контролируемой зоне перемещающихся объектов;
  • при включении самого ДД переключения контактов устройства релейного действия не совершается;
  • датчик перестал выключать свет при отсутствии ситуаций его срабатывания;
  • ложное срабатывание (самопроизвольное включение и выключение аппаратуры);
  • лампа освещения постоянно горит;
  • датчик не функционирует вообще (даже светодиод на корпусе не моргает).

Как отремонтировать?

Приступать всегда необходимо с внешнего обследования детектора. Могут иметься повреждения механического характера, дефекты корпуса либо линз. На них накапливаются загрязнения. Нередко обычное протирание линзы аннулирует проблему. После проверки всех внешних факторов, имеющих возможность воздействовать на работоспособность прибора, вскрывается корпус и начинается поиск внутренних повреждений.

Важно! Обследовать устройство требуется без снятия напряжения, следовательно, надлежит учитывать и исполнять все инструкции электрической безопасности.

Поиск внутренних повреждений включает несколько шагов.

  1. После съема наружного кожуха необходимо проверить, верно ли подсоединен датчик.
  2. Посредством тестера либо мультиметра проверяют, поступает ли электрическое напряжение на входные контакты устройства.
  3. Если напряжение присутствует, необходимо инициировать искусственное создание условий для срабатывания детектора. При этом требуется, прежде всего, произвести настройки: выставить уровень освещенности (приемлемый для дневного и ночного времени), чувствительность установить на предельное значение, время срабатывания – на минимальное.
  4. Если регулирование настроек не привело к позитивному эффекту, необходимо отключить напряжение от прибора и осуществить разборку датчика, чтобы получить возможность доступа к печатной плате.
  5. Вторично выполняется внешний осмотр на предмет обнаружения сгоревших элементов, параллельно подвергаются проверке на целостность провода, надежность пайки. В случае обнаружения видимых повреждений следует произвести ремонт проводов и компонентов на печатной плате.
  6. В случае выявления перегоревших деталей требуется их поменять, подобрав аналогичные по соответствующим характеристикам. А также необходимо непременно обследовать смежные компоненты, даже если на них отсутствуют следы повреждений.
  7. Варианты, когда при имитировании внешних условий (передвижение человека) для приведения устройства в действие слышится щелчок смыкания контактов исполнительного реле, но приборы освещения, которые работают от него, не загораются, могут свидетельствовать о неисправности электрической цепи от контактов реле до приборов освещения. Повреждение может находиться в самом реле, к примеру, окислились контакты, в этом случае требуется их очистка. Целостность проводки, идущей к нагрузке извне, также подвергается проверке. Если осветительный прибор один, вероятно его перегорание. Но обычно на это обращают первостепенное внимание.
  8. Питание платы датчика производится реорганизованным постоянным напряжением от 8 до 24 вольт. Чтобы выявить повреждения преобразователя, требуется протестировать напряжение на его выводе. Данный параметр замеряется по отношению к «0». За ноль берется минусовой полюс конденсатора, находящегося после диодного моста. В случае отсутствия напряжения тока проверке подвергаются все компоненты цепи детектора, включая диоды схемы выпрямления электрического тока.
  9. Снабжение электропитанием реле осуществляется посредством транзистора. Его исправность также оказывает воздействие на работоспособность схемы. Мультиметром тестируются его рабочие параметры.

Ложные срабатывания датчика движения — причины, как устранить

Одними из основных датчиков, которые входят в состав охранных систем, являются датчики определения подвижных объектов на охраняемой территории.

При правильном проекте сигнализации и грамотном монтаже ложное срабатывание является очень редким явлением. Но, все же, никто не застрахован от таких срабатываний.

Среди всех охранных датчиков наиболее часто случаются ложные срабатывания датчика движения.

Это связано с принципом их функционирования и, что важно, не всегда при проектировании сигнализации можно полностью исключить вероятность ложного срабатывания. Особенно если сигнализация устанавливается на сложном объекте, с большим количеством помещений.

Что может привести к ложному срабатыванию?

Чтобы разобраться, почему датчик движения самопроизвольно включается, следует выделить возможные проблемы в его работе.

К ним могут относиться проблемы технического характера или факторы внешнего воздействия. Ложное срабатывание от технических проблем случается крайне редко.

Для его выявления используют либо специальные приборы, с помощью которых можно проследить корректность работы датчика, или заменяют неправильно функционирующие датчики новыми устройствами.

В основном техническая неисправность датчика, приводящая к его ложному срабатыванию, связана с неправильным монтажом, плохими контактами или некорректной настройкой функциональных параметров.

Внешние воздействия являются основными факторами, на что реагирует датчик движения. Поскольку они имеют в своем составе сенсоры ИК-излучения, то любые внешние излучатели или отражатели лучей в этой части спектра могут спровоцировать неправильную работу датчика движения.

Причины ложного срабатывания датчиков движения

К основным причинам, которые могут привести к тому, что датчик движения постоянно срабатывает, относятся:

  • наличие в доме домашних животных, которые датчик принимает за тех, кто нарушил охранную зону;
  • различные насекомые, которые «селятся» в датчике и приводят к его неправильной работе;
  • потоки ветра, сквозняки и перемещение воздушных масс с разной температурой;
  • наличие внешних ИК-излучателей, генерируемые волны, которых попадают в область чувствительности датчика.

Довольно часто возникает вопрос, работает ли датчик движения через стекло.

Оказывается, что ИК-излучение, которое проходит сквозь окна от солнца или даже от света фар проезжающей машины может вызывать срабатывание датчика. Поэтому эти факторы также следует учитывать при монтаже охранной сигнализации.

Методы устранения

Чтобы исключить ложные срабатывания датчиков движения от комнатных животных следует использовать устройства со специальной конструкцией. Такие датчики владеют «иммунитетом» от животных и не будут тревожить по пустякам.

Важно следить за состоянием датчика, а именно его корпуса. Если периодически проводить чистку датчика, то можно исключить его срабатывание от живности, которая попала внутрь корпуса.

Перед постановкой сигнализации на охрану нужно убедиться, что все форточки и окна плотно закрыты, а кондиционер или вентилятор отключен. Это избавит от сквозняков и перемещения воздушных масс, которые также провоцируют ложное срабатывание сигнализации.

В процессе монтажа датчиков следует выбирать такие места для их установки, чтобы на них не воздействовали тепловые лучи от батарей отопительной системы, автономных обогревателей и прочих устройств, которые способны генерировать тепловое излучение. Ведь даже обычная лампочка накаливания может стать причиной того, что сигнализации сработает без причины.

Также следует исключить вероятность попадания ИК-излучения извне дома. Помогут решить эту задачу шторы или жалюзи, которыми можно закрыть окна от солнечного и прочего внешнего излучения.

Если выполнять эти несложные рекомендации, то можно практически на 100% исключить вероятность ложного срабатывания охранного датчика. В таком случае не придется потом ломать голову, как отключить датчик движения, причиняющий постоянные неудобства.

Исключив перечисленные факторы, основной причиной, которая может спровоцировать срабатывание сигнализации может стать только техническая неисправность датчика.

Она, как правило, случается достаточно редко, поскольку современные датчики движения – это отказоустойчивые и очень надежные устройства.

Заключение

Чтобы сигнализации не беспокоила из-за ложного срабатывания датчика движения важно выполнять несколько несложных требований.

Во-первых, монтаж и установку датчиков должны осуществлять профессиональные сотрудники.

Во-вторых, следует учитывать перечисленные выше факторы, провоцирующие срабатывание. И, в-третьих, нужно периодически осуществлять осмотр и техническое обслуживание датчиков.

Видео: Причина ложных срабатываний датчика движения — тараканий клан

Самопроизвольное срабатывание датчика движения

Установил в гараже датчик движения, подсоединенный к дверному звонку в квартире. Один или два раза в день происходит ложное срабатывание. В чем может быть причина?

Читайте также  Два датчика движения на одну лампочку

Материалы по теме

Мы со знакомой спорим соит ли устанавливать в офисе детекторы движения(ведь согласитесь это весьма дорогое удовольствие), или просто ограничиться охранкой.

Хотелось бы узнать на сколько надежны и безопасны беспроводные системы доступа в помещение, имеются ввиду те, которые не только посылают.

Подскажите, выключатель с датчиком движения в ванной комнате как правильно установить? На какой высоте от пола? Как близко они могут.

Комментарии пользователей:

Причина срабатывания датчика не ложная. Просто датчик настроен на широкий диапазон действия, это значит что пробежавшая рядом собака вызывает срабатывание датчика. Если изменить диапазон на самый малый, то срабатывание будет происходить когда объект вблизи двери.Но мой совет установите самую простую видеокамеру, результат будет 100%.

К сожалению , вы не указали какой именно датчик движения вы установили . Если была приобретена модель из болеее простых и дешевых , то они имеют такой недостаток как — самопроизвольное срабатывание при изменении определенной скорости теплового потока. Например , это может быть включение или отключение отопления , сквозняк , внешнее существенное изменение температуры и т. д. . Все это может привести к ложному срабатыванию .

Неплохо было бы проверить сам датчик движения, в частности цепи питания. При плохой работе стабилизатора встроенного в датчик движения блока питания напряжение на его выходе может значительно изменятся при колебаниях напряжения в электрической сети, что может стать причиной ложных срабатываний детектора движения. О стабильности напряжения в сети в гаражных массивах можно долгие истории рассказывать, кто-то варит, кто-то движок от пуско-зарядки запускает или «козла» в сеть включает…

а мухи по стеклу датчика тоже ползают неплохо….

Конечно сначала нужно учесть, что изменение инфракрасного излучения в охраняемом помещение может происходить и без участия человека, например наличие домашнего животного, грызунов. Улучшенным алгоритмом распознавания обладают датчики с префиксом PET (обратите внимание что на таких датчиках пишется вес, который допустим для животного). Срабатывание датчика из-за погодных факторов и перебоев в цепи питания может свидетельствовать, разве что о плохом его качестве. Для начала, наверное, лучше попробовать пошагово снижать чувствительность. Потом можно подумать и о замене датчика.

У меня такая же проблема. Даже сам свидетелем был не раз. Ни собаки, ни кошки у меня в закрытом дворе, даже мышей или крыс. Но датчик срабатывает. Что более странно, срабатывает сигнализация на машине, когда она стоит в гараже. Я переставил машину во двор своего коттеджа, перестала. Я не хочу выглядеть параноиком, но что то в гараже у меня есть… неживое (в смысле без тепла) но движимое и оно может воздействовать на материальный мир. Сорри за каламбур.

Ложное срабатывание инфракрасных датчиков — достаточно распространенное явление. Причиной этого могут быть сквозняки, резкие изменения температуры или влажности и т. д. Как решить проблему? Не покупать дешевых датчиков…

У меня датчик LX21B&C стоит в коридоре квартиры ,тоже ложно срабатывает часто,кошек собак нет, здесь было сказано убавить чувствительность ,но там 1 переменник для времени ,больше никаких регуляторов ,как убавить чувствительность ?

Озадачился проблемой, один датчик начал вечерами срабатывать часто… склоняюсь к электро питанию… Днем у меня низкое электропитание 205-215 вольт, вечерами проваливается 180-195 вольт, тут и начинают чудеса происходить… вероятно надо чтото смотреть по питанию и стабилизации питания в датчике.

У меня датчик Vitlight vt 25 стоит в коридоре квартиры ,тоже ложно срабатывает часто,кошек собак нет что делать подскажите может прибор не исправен

В доме нет ни домашних животных, ни грызунов.Смотрела ответы на других форумах.Все указанные причины отметаю.Датчик находится в темном узком коридоре, исключающим попадание света от проезжающих машин, пробегающих собак, пролетающих мух.Батарей отопления в зоне видимости тоже нет.А вот зеркало… единственное в квартире, что осталось от прежних хозяев — маленькое зеркальце прикрепленное на уровне глаз на двери в ванную напротив датчика…Учла бы даже все эти объяснения про всякие УФ ИК и прочие лучи, резонансы и все такое… если бы параллельно с датчиком не срабатывала стиральная машинка…Включается сама собой. УпсПрим. автора: я лютый скептик и аттеист. Но объяснения до сих пор не нашла

люди ну подскажите поставил датчик в глухом коридоре не кто не бегает (миши крысы всякие грызуны) а датчик отключается и через пару секунд опять включается на задонное время.

Китайские микросхемы, и малый срок эксплуатации, вот и всё это как лампочка глючит покупай новый, это касается датчиков дешевой ценовой категории.

«Гость ГостьОжидает модерации 20.02.2016 06:16 В доме нет ни домашних животных, ни грызунов.Смотрела ответы на других форумах.Все указанные причины отметаю.Датчик находится в темном узком коридоре, исключающим попадание света от проезжающих машин, пробегающих собак, пролетающих мух.Батарей отопления в зоне видимости тоже нет.А вот зеркало… единственное в квартире, что осталось от прежних хозяев — маленькое зеркальце прикрепленное на уровне глаз на двери в ванную напротив датчика…Учла бы даже все эти объяснения про всякие УФ ИК и прочие лучи, резонансы и все такое… если бы параллельно с датчиком не срабатывала стиральная машинка…Включается сама собой. УпсПрим. автора: я лютый скептик и аттеист. Но объяснения до сих пор не нашла»Знаете я хуй че в єтом понимаю но помоему машинка срабатывает на ваше приближение, включаеться, и в этот же момент датчик регистрирует включение машинки через зеркало и срабатывает, поскольку разницы во времени вы не чувствуете, или не замечаете, вам кажеться что они включаються одновременно.

чтобы в маленьком коридоре адекватно работал датчик надо закрыть часть линзы алюминевой фольгой

Обмотайте фольгой, кроме рабочей части. Такая же проблема появилась рядом с usb модемом, фольга решила проблему на 90 %.

Лучше в консервную банку — тогда — и фольги не нужно, но её нужно заземлить на общий в самом датчике.

скорее всего по сети лезит помеха, так как в датчике прямое питание от сети, нужно поставить какой то фильтр

У меня такая же проблема стоит в коридоре рядом не кого а он срабатывает, проверял сеть напряжения стабильное менял датчик тоже самое, половина изначальная у меня закрашена, да ещё хочу сказать что это явления не постоянное бывает в неделю раз, два весь вечер может моргать, а потом работает стабильно, лампочки галогеновые, пытаюсь найти причину установил ещё один датчик но с микроконтроллером сам собирал, он просто фиксирует время и условия и как не странно он в тоже самое время фиксирует сигнал. Так что пока не могу разобраться в причине.

Это могут быть скайфиши, их видят инфракрасные датчики, можете на камеру поймать даже

Установил новый дачик движения в коредоре подъезда и началось сам включается через несколько секунд что ему надо непонемаю

Системы безопасности

ООО «Ай-Ти Крафт»

г. Брянск, ул. Ульянова,

  • Видеонаблюдение
    • Установка видеонаблюдения
    • Системы видеонаблюдения для дома
    • Установка видеодомофонов в Брянске
    • Установка видеонаблюдения в районах Брянской области
    • Сервисное обслуживание видеонаблюдения
    • Наши работы
    • Цены
  • СКУД
    • Монтаж СКУД в Брянске и области
    • Контроль и учет рабочего времени с использованием СКУД
    • Установка турникетов
    • Наши работы
    • Цены
  • ОПС
    • Установка пожарной сигнализации
    • Установка GSM сигнализаций
    • Наши работы
    • Цены
  • Партнеры и лицензии
    • Партнеры — Автоматические ворота
  • Каталог оборудования
    • Видеонаблюдение
    • СКУД
    • ОПС
    • Ворота
    • Фотоловушки
  • Контакты

Видеонаблюдение

Компания занимается установкой систем видеонаблюдения. Для объектов различного назначения мы предлагаем как стандартные и недорогие решения

СКУД (системы контроля и управления доступом)

Специалисты компании выполняют проектирование и установку системы контроля доступа на различных объектах

ОПС (охранно-пожарная сигнализация)

Монтаж пожарной и охранно-пожарной сигнализации любой сложности качественно и в короткие сроки

Обслуживание

Обслуживание систем контроля доступа, систем видеонаблюдения и охранно-пожарной сигнализации

Датчик движения- причины ложных срабатываний

Основной вид датчиков охранной системы безопасности, реагирующий на подвижные объекты.

В некоторых случаях происходят ложные срабатывания, которые могут послужить причиной неприятных ситуаций (ложные вызовы охранных служб и т.п.).

Читайте также  Видеокамера для дачи уличная с датчиком движения

Правильно распланировав месторасположение датчиков, и проведя грамотную установку, можно практически полностью исключить негативные факторы, влияющие на корректную работу извещателей.

Возникновение сбоев обусловлено принципом функционирования устройств, особенно, если установка происходит на крупном объекте и обойти все причины ложных срабатываний невозможно.

Что приводит к самопроизвольному включению датчика?

Факторы условно можно разделить на два вида:

  1. Проблемы технического характера. В редких случаях это является причиной, но чтобы исключить этот фактор проводится проверка с помощью специальных приборов, которые выявляют ошибки в работе оборудования. Основными являются: неправильная установка, или настройка датчиков. В случае необходимости проводится ремонт или замена неработающих датчиков.
  2. Внешнее воздействие. Это главный фактор, на который реагирует датчик движения. Любые излучатели или отражатели лучей ИК спектра могут спровоцировать ложное срабатывание датчика движения. Это обусловлено принципом работы сенсора находящегося в устройстве.

Основные причины, приводящие к неправильному срабатыванию датчика движения это:

  • Домашние животные, которых датчик принимает за нарушителей охраняемой зоны.
  • Насекомые могут попасть в устройство и, отразив инфракрасные лучи, активировать сигнал тревоги.
  • Сквозняк или потоки ветра с разной температурой.
  • ИК волны от других устройств, которые попадают в область датчика.
  • Солнечные лучи, свет машинных фар проходящие через стекло, могут стать причиной включения датчика.

Учитывая эти факторы при монтаже сигнализации, можно обеспечить ее эффективную работу.

Как избежать ошибок в работе датчика движения

Если в охраняемой зоне присутствуют домашние животные, следует устанавливать устройство со специальной конструкцией, такой вид датчика обладает «иммунитетом» от животных и не будет срабатывать в их присутствии.

Периодически необходимо осматривать корпус прибора на присутствие посторонних частиц или насекомых.

Исключить сквозняки, открытые окна при включенной сигнализации.

Датчики следует устанавливать вдали от отопительной системы, батарей и других устройств, производящих тепловое излучение. Сигнализация может сработать даже от лампочки, если рядом с ней будет размещаться датчик.

Если все перечисленные ошибки были учтены, но датчик продолжает срабатывать без повода, вероятнее всего причина в технической неисправности и нужно обратиться за специализированной помощью. Но это случается редко, потому что современные датчики движения – надежные, эффективные устройства.

Чтобы сигнализация работала исправно:

— Обратитесь за установкой к профессиональным специалистам (мы оказываем данную услугу)

— Учитывайте и исключите перечисленные выше факторы срабатывания

— Периодически необходимо проводить техническое обслуживание датчиков.

Срабатывает штатная сигнализация XC90. Датчик движения. Теория. (часть 1 из 4)

Ниже хочу изложить свои мысли по поводу проблемы со штатной сигнализацией моей XC90. Суть проблемы следующая: периодически самопроизвольно срабатывает сигнализация.

Началось все около двух лет тому назад (в 2016) без видимой на то причины. Это хорошо конечно, что мой двухтонный будильник звенит громко, но вот функции заводки на определенное время у него нет — это плохо влияет на психическое состояние моих соседей, если на ночь оставляю машину у подъезда. На протяжении этих двух лет сигналка может месяцами делать вид, что полностью исправна, а после верещать по несколько раз за неделю.

Но все же некоторые наблюдения по частоте самопроизвольных срабатываний я для себя приметил:
1) Однажды она меня достала так, что я её решил отключить вынув предохранитель. Через месяцок понял — детский метод игры в прятки «закрыванием глаз ладошками» не самый лучший. И после возврата предохранителя на место она у меня сама по себе не срабатывала месяца три-четыре. Логического объяснения этому найти не смог.
2) Зимой 2017-2018 она у меня тоже работала исправно, но с приходом марта снова начала орать в унисон с несчастными уличными котами.

В интернете по такому поводу почти все записи сводятся к потекшему аккумулятору внутри самой сирены. Найти через поисковик таких тем можно множество. Летом 2017 года достал и варварски распилил неразборный (склеенный) корпус сирены — с платой и аккумулятором всё в порядке. В общем снова тупик.

И вот на календаре 2018 год, а она, зараза, снова поет мне песни. Повторно перечитываю информацию в нете и натыкаюсь на своего коллегу по несчастью MMCRacer — проблема один в один как моя. Это подтверждается и моим недавним приобретением — сканером DiCE.

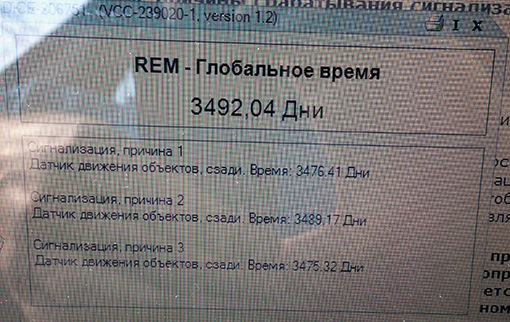

Сканером можно узнать причину срабатывания сигнализации. В программе VIDA эта функция находится находится вот по такому пути:

«Диагностика—>»Техническое обслуживание»—>иконка модуля «REM (или CEM)»—>»Расширенный»—>раскрываем список нажимая на плюс слева от слова «REM»—>»Считывание причины срабатывания сигнализации»—>»Описание»—>читаем и после нажимаем на изображение коробочки с надписью «VCT2000»

Все три последние причины: срабатывание датчика движения объектов сзади или mass movement sensor (MMS). Номер по каталогу Volvo 30659265 . В XC90 салон большой и в отличие от других моделей Volvo тут стоит два таких датчика.

Как уже писал мой коллега по несчастью, заменить этот датчик во-первых дорого (в районе 200USD только датчик, а может и больше), а во-вторых непросто (подробную инструкцию (№9162370) можно найти в интернете, либо в VIDA по следующему пути «Информация»—>»Ремонт»—>»Демонтаж, замена и установка»—>»3 Электрическая система»—>»36 Другое электрическое оборудование»—>»Модуль датчика движения объектов (MMS), сзади, замена»).

Имея только зарплату рядового белорусского инженера можно сделать только одно: убедить себя что этот датчик мне нужен как собаке пятая нога.
А если серьезно, то углубившись в тему этого датчика я для себя кое-что прояснил. Об этом ниже.

Эти датчики в стандартную комплектацию XC90 не входят, а устанавливаются как доп. опция. В составе этой дополнительной опции (если верить VIDA) два датчика движения объектов (спереди и сзади) и датчик наклона. А на приборной панели есть даже специальная кнопка, которая эти датчики отключает на время до следующего включения зажигания.

Это сделано для того, чтобы находящиеся в запертой машине люди и животные не могли активировать сигнализацию. В этом случае сигнализация сработает только от взлома дверей (капота, багажника, люка, но не крышки бака) или падения напряжения во встроенном аккумуляторе сигналки или разбивания стекол, оборудованных змеевиками защиты от разбивания стекол (согласно VIDA эти змеевики устанавливаются только на V70/XC70). Никогда не оставляйте животных, а тем более людей в запертой машине! Часто от этого летом умирают перегреваясь и задыхаясь оставленные в авто собаки.

Также интересен тот факт, что с 2012 года в XC90 эти два датчика перемещения (движения) объектов (MMS) заменены одним датчиком движения (IMS). Если быть точным то датчик IMS начал ставиться в авто начиная с номера шасси 608001. Возможно датчики перемещения объектов (MMS) оказались проблемными и часто выходили из строя, хотя пишут, что они дают меньше ложных тревог по сравнению с датчиками движения объектов (IMS).

Напишу немного о принципе работы датчиков.

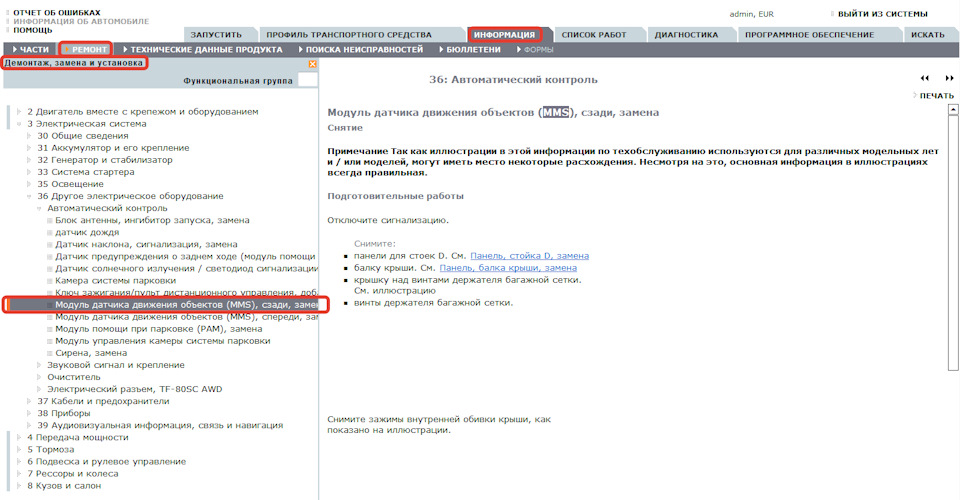

Информация по датчику перемещения объектов (MMS) из VIDA: «Когда эти датчики активированы, они передают внутрь автомобиля микроволны. Микроволны отражаются от внутренних поверхностей автомобиля, и датчики реагируют на изменения в отраженных волнах. Система, использующая микроволны, работает более стабильно, чем система, в которой используются ультразвуковые датчики, и она сокращает количество ложных тревог. Например, на микроволны не влияет изменение температуры различных слоев воздуха внутри автомобиля, стоящего на солнце.»
Информация по датчику движения объектов (IMS) из VIDA: «Датчик движения (IMS) используется для регистрации движения внутри салона, когда сигнализация активирована. Датчик предназначен для обнаружения, например, постороннего человека, который пытается проникнуть в автомобиль, чтобы похитить сумку или другие предметы. Когда датчик активирован, он направляет в салон ультразвуковые сигналы. Звуковые волны отражаются назад в датчик, и если датчик регистрирует изменения в характере отражения или движение в салоне, срабатывает сигнализация.»
Недавно вспомнил как иногда щелкает полупустая бутылка с омывателем в багажнике и подумал что микроволновый датчик (MMS) может срабатывать. Это маловероятно, но проверить стоит. В VIDA имеются коды неисправностей, свидетельствующие о неисправности датчика перемещения объектов (MMS). Но при диагностике моего авто ни один из этих кодов не обнаруживается, есть только информация о его срабатывании, не более. Это еще один повод задуматься о том, так ли необходима его замена.

Читайте также  Подключение датчика движения для освещения через выключатель

Кроме всего прочего нужно отметить, что этот датчик сложная штуковина, работающая на принципе регистрации отраженных микроволн. И вот требования к его установке: «Расположение модуля датчика движения объектов (MMS) важно для функционирования сигнализации. Чтобы датчик функционировал правильно, он должен быть установлен в углублении. Датчик должен быть установлен вертикально. Его нельзя поворачивать более, чем на 5°. Разъем должен быть справа, если смотреть по направлению движения автомобиля вперед.»
Но не смотря на всю его сложность и тонкости функционирования он, внимание (!), прихерачен к крыше скотчем. В инструкции по монтажу так и написано: «Датчик крепится к верху внутренней обивки крыши при помощи двухсторонней липкой ленты.» Вполне возможно он всего лишь отклеился.

Если менять датчик не вариант, томожно его просто отключить. А если учесть тот факт, что в авто их два одинаковых, то отключение одного — не такой уж и быдло-вариант.
Покопавшись в схемах проводки (для моего XC90 2009 года это схема соединений или EWD № TP 39131132, она есть в VIDA и на многих сайтах) выясняется, что эти два датчика соединены параллельно. Значит просто отключив задний датчик без дополнительной переделки датчик над передними сидениями останется подключен. Ущерб системе сигнализации таким образом будет нанесен минимальный. Наверняка при диагностике VIDA будет ругаться, что задний датчик неисправен, но это будет видно только при подключении компьютера. Я задался вопросом: можно ли отключить задний датчик не разбирая пол крыши? Вот электрическая схема интересующих нас узлов:

Наш задний датчик движения (MMS) обозначен кодом 7/158.
Передний датчик движения (MMS) обозначен кодом 7/122.
Одним контактом они заземлены в точке скрутки 53/503.
Запараллелены два датчика в точках скрутки 53/508 и 53/509 и подключены к верхнему электронному модулю (UEM) в точках 10 и 22. Верхний электронный модуль располагается в зеркале заднего вида и к нему идет такая вот фишка.

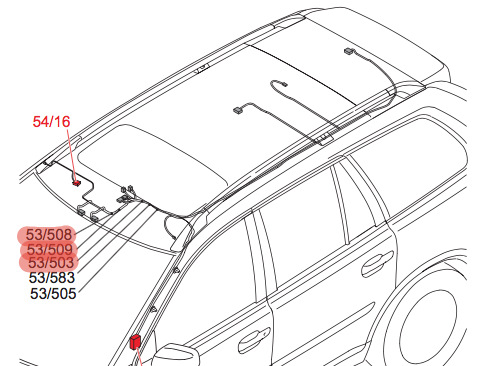

Вот расположение скруток в крыше:

В общем так, чтобы отключить задний датчик движения (MMS) не залезая непосредственно к самому датчику я для себя определил два способа. Первый способ простой, но с недостатком. Снять зеркало заднего вида и из идущей к нему фишки вынуть два контакта под номерами 10 и 22. Минус этого способа в том, что так отключаются сразу два датчика движения (передний и задний). Второй способ варварский, снять зеркало и блок освещения над ним, попытаться найти в жгуте места скруток 53/508, 53/509, размотать эти скрутки и отсоединить два провода, но тут важно отсоединить именно провода к заднему датчику, так как в скрутках провода одинакового цвета серый (GR) и серо-белый (GR-W). По мне оба варианта так себе.

Итак, варианты решения на сегодняшний день (исключая покупку нового датчика) такие:
1) Исключить возможное срабатывание датчика вынув из машины все предметы, которые могут от нагрева деформироваться и понаблюдать с месяц или до первого срабатывания.
2) Залезть все-таки под обшивку крыши и посмотреть не отвалился ли датчик. Если стоит ровно, то можно его сразу и отключить.
3) При каждом выключении зажигания нажимать на кнопку сокращенного цикла сигнализации.
4) Отключить датчик вместе с передним датчиком движения в фишке зеркала.
5) Отключить датчик, откусив его контакты в скрутках.

Если вы смогли дочитать до конца, то сигналка вас действительно достала. Давайте вместе решать вопрос.

Блогер из меня как из овна граната, поэтому если стилистика изложения режет глаз, то дайте знать.

Датчик движения срабатывает самопроизвольно

Группа: Участники форума
Сообщений: 115
Регистрация: 21.7.2010
Из: Донецк
Пользователь №: 65600

На объекте установлены датчики присутствия 6131 abb (ссылка) у которых происходит ложные срабатывания. Беспокоят ночные сработки, включается свет и тд. В связи с этим несколько вопросов
1. Как я понял датчик работает в ИК диапазоне, внешние засветки через окна на него не будут влиять? (стекло ИК не пропустит)
2. Регулируеться ли каким либо косвенным образом чувствительность датчика ?
3. Как бороться с этой проблемой?

Группа: Участники форума
Сообщений: 3846
Регистрация: 13.2.2008
Пользователь №: 15519

Дык, пади, крысы бегают, или скозняки зановески шевелят.

п.2. Так, и прямым способом, в мануле должно быть указано.

ЗЫ. А датчики-то, на перемещение (движение), наверное. А можа ещё круче — и на тепловое излучение. «Видит» кусок батареи, и сообчает об этом

Группа: Участники форума
Сообщений: 1026
Регистрация: 1.7.2005
Из: Новосибирск
Пользователь №: 934

Группа: Участники форума
Сообщений: 2380
Регистрация: 12.7.2006
Из: г.Харьков
Пользователь №: 3382

Было подобное. Правда не с этим датчиком, но сути это не меняет.

Тут собственно не просто в засветке дело, а ежели это перемещающееся пятно света от автомобильных фар например.
Способов борьбы три и причем одновременно:
1. Шторы или жалюзи на окна и на ночь закрывать.
2. Уменьшить чувствительность датчика, поставляются они с максимально возможной. Обычно три градации чувствительности.
3. Поискать другое место для него.

П.С. По п.3 — придется провести ночь в этом помещении, только возьмите с собой тяжелую трость, а то может это змеи из вытяжки ползают?

Группа: Участники форума
Сообщений: 115
Регистрация: 21.7.2010
Из: Донецк
Пользователь №: 65600

Спасибо всем откликнувшимся.

1. По поводу жалюзи однозначно будем закрывать.
2. По поводу чувствительности в том то и дело, что она прямым способом не регулируется. Думал может она косвенно связана с recovery time.
3. Стекло да, ИК пропускает.

Группа: New
Сообщений: 1
Регистрация: 21.4.2011
Пользователь №: 104802

Все гораздо сложнее. Сам пробовал, брал ИК-датчик движения, накрывал граненым СССР-ским стаканом — он меня не видел, хоть голышом пляши перед ним. ИК-спеткр же довольно обширный, и может быть человеческое излучение как раз находится на такой частоте, что не проходит через стекло.

Основна элемента — конденсатор, и реагирует он только на изменение ИК-поля. Т.е. стационарная батарея, наводку давать не может. А вот поднимающийся теплый воздух от нее — запросто. Попробуйте батареи завесьте шторами.

Датчик присутствия отличается от датчика движения тем, что он реагирует на мельчайшее движение.

Группа: Участники форума
Сообщений: 357
Регистрация: 22.2.2011
Пользователь №: 95729

Группа: Участники форума
Сообщений: 23
Регистрация: 22.12.2008
Пользователь №: 27052

Тут скорее дело в другом. Граненый стакан мог запросто исказить диаграмму направленности штатных линз — суть сетку видимых и невидимых областей, при пересечении которых вызывается пульсация на приемном фотоэлементе.

Сообщение отредактировал satch — 22.4.2011, 8:36

Группа: Участники форума
Сообщений: 357
Регистрация: 22.2.2011
Пользователь №: 95729

Все гораздо сложнее. Сам пробовал, брал ИК-датчик движения, накрывал граненым СССР-ским стаканом — он меня не видел, хоть голышом пляши перед ним. ИК-спеткр же довольно обширный, и может быть человеческое излучение как раз находится на такой частоте, что не проходит через стекло. (*)

Основна элемента — конденсатор, и реагирует он только на изменение ИК-поля. Т.е. стационарная батарея, наводку давать не может.(**) А вот поднимающийся теплый воздух от нее — запросто. Попробуйте батареи завесьте шторами.

* Всё правильно, 17-ти гранная СССРовская призма (пирамида), и более, и менее (по жесткости излучения), т.е любые, задавит. И это не шутка! Прикинте альбедо от излучателя к датчику, когда про меж ними 8,5 «зеркал». Не-е, свойтва стекла -не умоляю.
( **) Иногда, может. Температура ПОВЕРХНОСТИ радиатора весной/осенью, в аккурат, «что надо». Так, мало того, ещё и » гуляет».

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
