Датчик пламени пожарной сигнализации

Извещатели пламени (световые): виды, типы, характеристики и правила установки

Привычные тепловые и дымовые датчики, обнаруживающие первые признаки очага пожара по резкому повышению температуры или появлению продуктов горения в воздухе помещений, вопреки бытующему мнению, не всегда целесообразно/возможно использовать для защиты некоторых объектов, прежде всего промышленных:

  • Потому что они предназначены для защиты только закрытого объема, т.е. помещений/зданий, где они позволяют быстро обнаружить скопление плотного дыма или нехарактерное для нормальных условий повышение температуры под потолком или в пространстве.
  • Соответственно их невозможно использовать для обнаружения пожара на площадках, где установлено технологическое оборудование или территории промышленных предприятий, складских комплексов, баз, резервуарных парков хранения сырья/продукции под открытым небом.

Этих недостатков лишены извещатели пламени, обеспечивающие минимум времени для обнаружения возгорания сырья, полуфабрикатов, сопровождающегося появлением открытого огня, как правило, без стадии тления. Например, ЛВЖ/ГЖ, металлов, пластмасс, углеводородного сырья – природного газа или конденсата.

Световые пожарные извещатели – это мало употребляемое и не совсем корректное название извещателей пламени, т.к. обнаружение очага пожара в основном идет не в видимой части спектра (собственно свет), а в УФ и ИК диапазонах.

По ГОСТ Р 53325-2009: извещатель пламени ИП – это устройство обнаружения пожара, срабатывающее на электромагнитное излучение:

  • Ультрафиолет, характеризующийся длиной волны – 0,1–0,4 мкм. УФ-извещатель пламени необходим для обнаружения открытого огня при горении веществ/материалов, видимого в этой части спектра, подвластного человеческому зрению.
  • Инфракрасное излучение – 0, 8–100 мкм. Соответственно, используются другие устройства – ИК-датчики в пожарных извещателях пламени, реагирующие в основном на горение веществ/материалов, содержащих в своей молекулярной структуре углерод. Это включает в перечень не только нефть, природный газ/конденсат и продукты их переработки; но и органику – древесину и ее производные – картон, бумагу, ДСП, ДВП, МДФ; а также различные пластики/пластмассы, полученные в процессе химического синтеза.

Именно отличие длины волны, испускаемой при горении различных легковоспламеняющихся жидкостей, газообразных веществ и их смесей, прежде всего углеводородов; твердых веществ (металлов, пластиков), послужило источником появления большого количества видов, типов, модификаций изделий, предназначенных для оптического улавливания определенного диапазона спектра электромагнитного излучения; и преобразования его внутри ИПП в электрическую энергию, дающую импульс о срабатывании на приемный прибор контроля/управления стационарной системы сигнализации/пожаротушения.

Виды и типы ИПП

Производителями разработаны, изготавливаются различные изделия, предназначенные для установки на различных предприятиях:

Извещатели пламени многодиапазонные

  • Извещатели пламени многодиапазонные, называемые также многоспектральными или комбинированными. В них устанавливаются ИК и УФ-датчики или одно многодиапазонное оптико-электронное устройство анализа спектра, что позволяет расширить область применения по защите опасных объектов, уменьшить количество ложных срабатываний. Недостаток – более высокая стоимость и так недешевых изделий.

Извещатели пожарные пламени адресные

  • Извещатели пожарные пламени адресные. Их использование дает возможность точно определить очаг пожара. Более высокая стоимость по сравнению со стандартными, традиционными моделями окупается меньшим количеством устройств, необходимых для построения надежной схемы защиты выбранных помещений/зданий, территории объекта.

Извещатели пожарные пламени взрывозащищенные

  • Извещатели пожарные взрывозащищенные пламени. Предназначены для помещений/зданий и зон вокруг технологического оборудования на открытых производственных, складских площадках – категорий А, Б по опасности взрыва/пожара.

Инфракрасные извещатели пламени

  • Инфракрасные извещатели пламени. Наиболее широко распространены, используются для обнаружения возгорания углеводородных продуктов – бензина, керосина, дизтоплива, масел, других ЛВЖ/ГЖ.

Выбор конкретного вида/типа ИПП, как правило, за специалистами проектных организаций, инженерных служб предприятия заказчика, руководствующихся требованиями норм ПБ.

Правила установки извещателя пламени

Правила установки извещателя пламени

Хотя ИПП, в соответствующем среде нормальном/взрывозащищенном исполнении – в корпусе с защитой от атмосферных осадков, пыли, устойчивостью к низким/высоким температурам; можно устанавливать на открытом воздухе для защиты технологических установок, аппаратов, узлов управления транспортных систем, резервуаров хранения, автомобильных/железнодорожных эстакад налива ЛВЖ/ГЖ; АЗС, газовых станциях; но также их успешно применяют в закрытом объеме.

Это участки, цеха промышленных предприятий, пожарные отсеки, взрывопожароопасные зоны внутри производственных зданий; где перерабатываются, обращаются, хранятся, транспортируются в ходе технологического процесса вещества, материалы, характеризующиеся открытым пламенем при горении как с выделением дымовых частиц/аэрозолей, так и без этого.

Из-за особенностей ИПП, их устанавливают, учитывая следующие моменты:

Правила размещения дымовых и тепловых извещателей

  • Чтобы не попадали прямые лучи солнца, а также интенсивное освещение помещений/территории лампами – люминесцентными/накаливания, т.к. это приводит к ложным срабатываниям.
  • Следует учитывать класс устанавливаемого ИПП, характеризующийся дальностью обнаружения открытого огня – от 8 м (4-й) до 25 м (1 класс).
  • УФ-извещатели практически нечувствительны к тепловому воздействию, инфракрасному излучению нагретых до высокой температуры поверхностей корпусов оборудования, осветительных приборов.

Конструктивно большинство ИПП оборудованы кронштейнами для удобства установки, выбора удобного положения, угла обзора; а также имеют возможность регулировки чувствительности в зависимости от условий предстоящей эксплуатации.

Важно: выполнять монтажно-наладочные работы должны только специалисты организаций предприятий, имеющих соответствующую лицензию МЧС.

Обозначение извещателя пламени

Согласно РД 25.953-90 и более нового нормативного документа – Р 78.36.039-2014, регламентирующих графические обозначения элементов установок ОПС/АУПТ и комплексных систем безопасности, автоматический извещатель пламени на схемах, планах, листах рабочей документации проектов АПС имеет единое обозначение, которое приведено на рисунке.

Модели изделий и производители

Среди них можно выделить наиболее популярные, часто используемые для установки:

Извещатели пламени “Спектрон”

  • Извещатели пламени «Спектрон». Разработчик и производитель – НПО «Спектрон» с головными офисами в Екатеринбурге и Новосибирске. Выпускаются отлично зарекомендовавшие себя ИПП серии 200 с ИК-датчиками и 400 – с УФ-каналами обнаружения открытого огня. Продукция высокого качества по оптимальной на рынке цене. Довольно часто проектировщики указывают изделия под маркой «Спектрон» в спецификациях проектов АПС/АУПТ, что характеризует их, как проверенную временем продукцию для систем пожарной безопасности.

Извещатель пламени “Набат”

  • Извещатель пламени «Набат» изготавливается АО «НИИ ГИРИКОНД» из Санкт-Петербурга. В линейке изделий ИК и многодиапазонные ИПП, в том числе адресные извещатели, как в обычном, так и во взрывозащищенном исполнении с высокой степенью защиты; а также тестовые устройства для работы в нормальных/взрывоопасных условиях окружающей среды. Электропитание ИПП – от 12 до 29 В, возможно использованием блока искрозащиты собственного производства.

Извещатель пламени “Пульсар”

  • Извещатель пламени «Пульсар» проектно-производственного предприятия «КБ Прибор» из Екатеринбурга, выпускающего эту продукцию с 1993 года, что говорит о многом. ИПП «Пульсар» отличаются небольшими размерами корпуса изделия со стационарным или выносным – до 25 м ИК-датчиком. Характеризуется дальним обнаружением очага огня – до 30 м, широким углом обзора – до 120˚, большой площадью защиты помещения/территории – до 600 кв. м; что выгодно отличает изделия из линейки «Пульсар» от многих ИПП других изготовителей, как отечественных, так и зарубежных. С начала производства в России установлены сотни тысяч извещателей этой марки.

Извещатель пожарный пламени “Аметист”

  • Извещатель пожарный пламени «Аметист», сконструированный, изготавливаемый СПКБ «Квазар» из г. Обнинск Калужской области. Под этой маркой выпускаются 2 вида УФ-извещателей. ИП 329-5М/5В нормального/взрывозащищенного исполнения, в том числе двух типов каждого вида, отличающихся в основном максимально возможной дальностью обнаружения открытого огня: 80/50 м, зависящей от модификации; причем инерционность срабатывания на таких расстояниях составляет до 15 с, а на 30 м – практически мгновенно.

Извещатель пожарный пламени “Тюльпан”

  • Извещатель пожарный пламени «Тюльпан» – производства НПФ «Полисервис» из Санкт-Петербурга. В линейке товарной продукции более 10 наименований изделий, в том числе с одним ИК-датчиком: «Тюльпан 1-1» для обнаружения излучения при горении углеводородов, «Т 1-1-0-1», контролирующего повышении температуры угля на транспортере топливоподачи; с УФ-датчиком «Т 2-18» – горения металлов. Существуют модели с 2 и 3 ИК-каналами обнаружения пламени горящих углеводородов, а также комбинированный многодиапазонный извещатель «Тюльпан 2-16», в устройстве которого использованы по одному ИК/УФ-датчику спектра излучения.

НПФ «Полисервис также выпускает тестовые фонари для проверки работоспособности извещателей пламени «Тюльпан ТФ-1» и «Тюльпан ТФ-2 Ex» для работы в нормальных/взрывоопасных условиях соответственно. Дальность действия устройств – 5 м.

Подводя итоги небольшого обзора видов/типов пожарных извещателей обнаружения открытого пламени, их характеристик, обязательно стоит сказать, что теоретические выкладки, конечно, хороши. Но, пользоваться исключительно ими при выборе конкретного оборудования, с подходящими параметрами. все-таки не следует. Иначе, вполне может получиться. как в известной поговорке про бумаги и овраги.

Читайте также  Датчик слежения за автомобилем на магните

В отличие от тепловых, дымовых датчиков, когда просчитать их необходимое количество и места монтажа, можно, в принципе, не выходя из кабинета/офиса; выбор оборудования, точек монтажа извещателей пламени для установки в защищаемых помещениях, на открытых площадках с технологическими аппаратами/колоннами или территории предприятий, гораздо более сложен, требует детального осмотра с выходом на место, измерения расстояний, общей оценки, часто непростой ситуации.

Одними теоретическими познаниями там не обойтись, для этого нужен специфический опыт, навыки, которыми обладают только специалисты организаций, ведущих проектирование, монтажно-наладочные, сервисные работы систем АПС/АУПТ, имеющих соответствующую лицензию МЧС, допуск СРО на строящиеся объекты.

Поэтому, чтобы не попасть впросак, затратив зря средства на приобретение оборудования, использование которого нецелесообразно на данном объекте, и не получить сложности при эксплуатации, техническом обслуживании ИПП; лучше сразу обратиться в специализированные предприятия/организации, если необходима поставка, установка пожарных извещателей открытого пламени.

Извещатели пламени

Найдено в категориях:

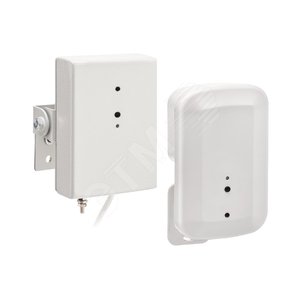

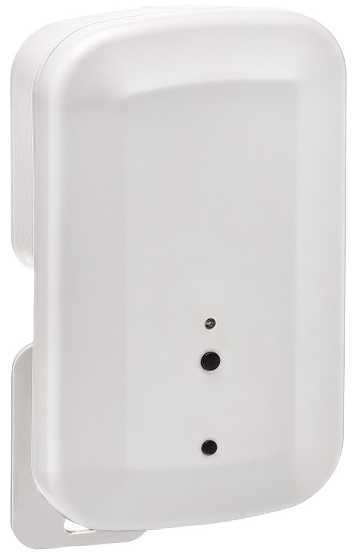

Извещатель пламени инфракрасный Спектрон-204. Корпус — оцинкованная сталь

  • Код товара 648208
  • Артикул 00000007374
  • Производитель Спектрон

Сделано
в России

С этим покупают Посмотреть

Извещатель пламени пожарный IP41 Спектрон-403 уголобзора 120 дальность 50м

  • Код товара 6528240
  • Артикул 00000001542
  • Производитель Спектрон

Сделано
в России

С этим покупают Посмотреть

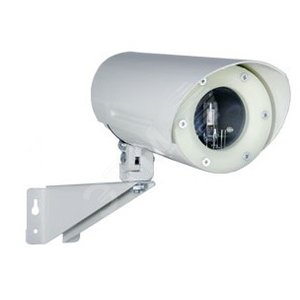

ИП пламени УФ взрывозащищенный угол обзора 90 грIP68 металлический корпус. Спектрон-401ВМ ВЗР

  • Код товара 3236131
  • Артикул 00000006213
  • Производитель Спектрон

Сделано
в России

С этим покупают Посмотреть

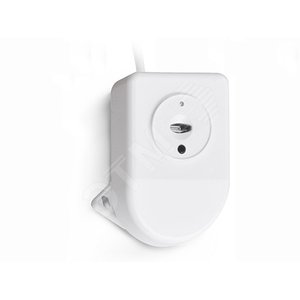

Извещатель пожарный пламени многодиапазонный Спектрон-601

  • Код товара 8086074
  • Артикул 00000002118
  • Производитель Спектрон

Сделано
в России

С этим покупают Посмотреть

Извещатель пламени ИП Спектрон-401М УФ 50 м 90 град. IP66 металлический корпус

  • Код товара 7376584
  • Артикул 00000001537
  • Производитель Спектрон

Сделано
в России

Извещатель пожарный пламени двухдиапазонный Cпектрон-601С

  • Код товара 8277423
  • Артикул 00000004635
  • Производитель Спектрон

Сделано
в России

Извещатель пламени ИК/УФ многодиапазонный взрывозащищенный микропроцессорный с функцией самотестирования протокол Modbus 601Exd-M (601Exd-M (Modbus))

  • Код товара 3078894
  • Артикул —
  • Производитель Спектрон

Сделано
в России

Извещатель пламени инфракрасный Спектрон-204. Корпус — оцинкованная сталь

  • Код товара 648208
  • Артикул 00000007374
  • Производитель Спектрон

Сделано
в России

С этим покупают Посмотреть

Извещатель пламени пожарный IP41 Спектрон-403 уголобзора 120 дальность 50м

  • Код товара 6528240
  • Артикул 00000001542
  • Производитель Спектрон

Сделано
в России

С этим покупают Посмотреть

Извещатель пламени ИП Спектрон-401М УФ 50 м 90 град. IP66 металлический корпус

  • Код товара 7376584
  • Артикул 00000001537
  • Производитель Спектрон

Сделано
в России

Теперь витая пара СегментЛАН еще и огнестойкая

Исполнение FR для С.К.С. разных объектов строительства, включая больницы и детские учреждения.

Расширенная линейка PoE Plus коммутаторов от Бастион

Специализированное сетевое оборудование PoE предназначено для использования в системах IP-видеонаблюдения. Характеризуется высокой надёжностью работы, удовлетворяет все требования по электропитанию IP-видеокамер и обеспечивает качественную передачу информации в сети Ethernet.

Датчик — извещатель пламени пожарной сигнализации — что это такое?

Эффективность систем пожарной сигнализации напрямую зависит от скорости обнаружения огня на ранних стадиях возгорания. Основным способом повышения эффективности функционирования является использование в умных домах разнотипных детекторов с различным принципом действия.

Извещатель пламени в антивзрывном корпусе

Кроме того, анализ центральным устройством управления совокупных параметров – задымление, резкое возрастание температуры и т.п., значительно снижает вероятность ложных срабатываний. Одними из наиболее эффективных детекторов системы беспроводной пожарной сигнализации являются датчики обнаружения пламени.

Принцип действия

Принцип действия этого прибора основан на обнаружении электромагнитного излучения, которое генерирует очаг открытого или тлеющего пламени.

Сигнализатор пламени СП-101

В современных детекторах пламени широко используются несколько способов обнаружения очага возгорания:

  • Реакция пульсирующего инфракрасного излучения характерная для процесса тления;
  • Реакция на постоянное (возрастающее) электромагнитное излучение характерное для возникновения огня в зоне возгорания;
  • Активное сканирование широкого диапазона ИК излучения.

Устройства реагирующие на эффект мерцания должны иметь чувствительный сенсор который в состоянии идентифицировать пламя по низкочастотным колебаниям в диапазоне 2-20 Гц. Как правило, это пироприемник, фотодиод или фоторезистор. Использование устройств на базе пироприемников предпочтительней, так как они имеют более широкий диапазон обнаружения электромагнитных частот.

Видео — Тест огнем датчиков пламени 20/20 ML

Область применения датчиков пламени

Датчики пламени в состоянии обнаружить очаг возгорания на ранних стадиях, когда температура или уровень задымления помещения не приближаются к критическим значениям вызывающим срабатывание детекторов тепла или дыма. Поэтому они применяются для контроля объектов, где необходима высокая скорость и надежность обнаружения. Это помещения со значительным теплообменом или открытие площадки, где нельзя использовать дымовые или тепловые извещатели. Так же, широко используются на транспорте для контроля перегретых поверхностей моторных отделений.

Технические характеристики пожарных датчиков

При выборе датчика пламени следует обратить внимание на следующие характеристики:

  • Дальность обнаружения очага возгорания;
  • Время срабатывания;
  • Период восстановления;
  • Угол сектора сканирования;
  • Рабочее напряжение;
  • Потребление тока в дежурном и тревожном режимах;
  • Устойчивость сенсора к лучам прямого солнечного света;
  • Габаритные размеры, материал и параметры исполнения корпуса в IP;
  • Диапазон рабочих температур;
  • Ток активной загрузки;
  • Напряжение, получаемое с релейного выхода.

Одной из основных характеристик, влияющей на настройку работы извещателя пламени, является способ формирования диаграммы направленности. Фактически при использовании прибора в конкретной ситуации не всегда требуется максимально широкий угол сканирования. Нередко необходим контроль небольшой площади с одновременной блокировкой наводящих сигналов с других, близкорасположенных участков. Для реализации таких эксплуатационных особенностей используются сменные линзы Френеля, которые формируют необходимую диаграмму направленности с одновременным увеличением дальности зоны обнаружения прибора.

К примеру: для устройства Пульсар 1-010 при угле сканирования 60° дальность обнаружения составляет 17 м. при замене линзы Френеля и формировании 12° сектора сканирования дальность обнаружения возрастет до 60 м.

Требования к применению извещателей

Пожарные извещатели пламени целесообразно применять для контроля территории или помещения где при возгорании открытый огонь образовывается на начальной стадии пожара. При этом настройка спектральной чувствительности прибора должна учитывать спектр излучения горючего материала размещенного в зоне ответственности.

Количество устройств определяется площадью контролируемой зоны, огнестойкостью помещения и огнеопасностью веществ которые в нем находятся. При этом необходимо, чтобы каждый сектор защищаемого пространства (поверхности) был перекрыт сканирующими полями как минимум двух пожарных извещателей. Желательно, чтобы они имели разнотипный способ обнаружения очага возгорания.

Потенциометр — что это такое

Для адаптации детектора пламени к разнообразным условиям эксплуатации устройство содержит различные элементы регулировки. Потенциометр используется для изменения уровня чувствительности прибора. Этот параметр характеризуется количеством превышений порогового значения за определенный период времени. Для помещений, в которых находятся взрывоопасные материалы, это значение принимается минимальным, для зон, где возможно тление устанавливается максимальный период. Для жилых и производственных помещений обычно значение порога чувствительности принимается 2-4 сек. У большинства устройств диапазон периода срабатывания составляет 1-8 сек при этом количество превышений может составлять 3-16 раз.

Существуют и дополнительные требования, которым должен отвечать извещатель пламени в реальных условиях эксплуатации. К примеру, устройство для наружного использования должно иметь показатели уровня защиты оболочки не менее IP65, работать при широком диапазоне температур и высоком уровне влажности, а так же не реагировать на туман, снег пыль и т.п.

Современные приборы имеют сложный алгоритм анализа электромагнитного излучения, который снижает уровень ложных срабатываний при влиянии на чувствительные сенсоры солнечного света излучения проблесковых маячков и т.п. Многие устройства имеют дополнительные чувствительные элементы, которые должны продублировать получаемую информацию и только после наложения двух критических значений извещатель пошлет сигнал тревоги. Как правило, это одновременное сканирование в инфракрасном и ультрафиолетовом диапазонах.

Двухдиапазонный (ИК + УФ) извещатель пламени

Размещать извещатели пламени необходимо вне зоны попадания прямых солнечных лучей для предотвращения ложного срабатывания. Как правило, это место под перекрытием здания, на колоннах фермах или других несущих конструкциях сооружений.

Пожарные извещатели реагирующие на пламя являются эффективным средством обнаружения очага возгорания на ранних стадиях. Однако, их повсеместному распространению мешает высокая цена прибора и сложность его настройки необходимой для каждого конкретного случая использования.

Читайте также  Вызывная панель с датчиком движения для видеодомофона

Пламени пожарные извещатели приборы

Удаленный склад: 2-3 дня.

Удаленный склад: 2-3 дня.

-5% Экономия: 190 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 320 руб.

Удаленный склад: 2-3 дня.

Удаленный склад: 2-3 дня.

Удаленный склад: 2-3 дня.

Удаленный склад: 2-3 дня.

Удаленный склад: 2-3 дня.

-8% Экономия: 380 руб.

Удаленный склад: 2-3 дня.

-7% Экономия: 336 руб.

Удаленный склад: 2-3 дня.

Удаленный склад: 2-3 дня.

-5% Экономия: 255 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 455 руб.

Удаленный склад: 2-3 дня.

-5% Экономия: 300 руб.

Удаленный склад: 2-3 дня.

-5% Экономия: 315 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 570 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 680 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 690 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 710 руб.

Удаленный склад: 2-3 дня.

-5% Экономия: 445 руб.

Удаленный склад: 2-3 дня.

-8% Экономия: 750 руб.

Комплексная и полноценная безопасность любого объекта невозможна без организации эффективной защиты от возгораний. Для этих целей используются функциональные и высокочувствительные приборы — датчики пламени. Они имеют хороший угол обзора (до 120°) и могут работать в широком диапазоне температур (от -60 до +55 °C).

Принцип действия пожарных извещателей пламени основывается на фиксации определённого излучения, длина волны которого соответствует показателям спектра при возникновении открытого огня. Приборы отличаются высокой устойчивостью к воздействию прямого света и не реагируют на лампы накаливания и солнечные лучи.

Датчик пламени состоит из корпуса, светодиодного индикатора, чувствительного компонента и релейного выхода. Электронный блок связывается с оптическим элементом посредством оптоволоконного кабеля в защитном рукаве. Если в зоне контроля обнаруживается возгорание, то образуется электрический сигнал, который после обработки по специальному алгоритму переводит устройство в режим «Пожар».

«Техноком Групп» предлагает высококачественное оборудование известных торговых марок «Спектрон» и «Пульсар». Эти пожарные извещатели пламени являются надёжными оптоэлектронными приборами и имеют следующие характеристики:

  • большой диапазон рабочих температур;
  • максимальная помехоустойчивость;
  • возможность подборки конфигурации для помещений любого типа.

Характеристика извещателей пламени

Извещатель пламени применяется в современных моделях пожарной сигнализации, наряду с тепловыми, оптическими, дымовыми и газовыми датчиками. Извещатель пожарный пламени разработан для выявления очага возгорания на начальной стадии. Чуткий прибор срабатывает раньше традиционного теплового датчика, пока температура в контролируемой зоне не достигла критического значения. Датчики пламени эксплуатируются в помещениях и на больших открытых площадках.

Виды датчиков пламени

Датчики пламени отличаются чувствительностью на электромагнитное излучение открытого огня. Любое излучение в природе можно классифицировать как один из видов излучения:

  • ультрафиолетовое (диапазон длины волны 0,1 — 0,4 мкм).
  • видимое (диапазон — от 0,4 до 0,75 мкм).
  • инфракрасное (диапазон — от 0,75 до 1000 мкм),

Реакция датчиков прибора зависит от спектра электромагнитного излучения пламени, возникающего при возгорании различных материалов, и диапазона спектральной чувствительности пожарного извещателя. Все параметры и характеристики представлены в техдокументации на продукцию.

Первые модели детектора пламени появились в конце XX века. С тех пор изделия постоянно модернизируются, становятся более функциональными и надежными, благодаря новейшей электронике. Улучшается степень защиты высокотехнологичного оборудования.

Детекторы пламени классифицируются по зависимости чувствительности от расположения очага горения на котором устойчиво срабатывают датчики прибора: 1 класс — 25м; 2 — 17м; 3 — 12м; 4 — 8м.

Конкретному очагу горения присуща определенная спектральная характеристика со своими особенностями. Датчики пламени безошибочно находят очаги горение жидкостей, древесины, бумаги и полимеров. При определении тлеющих очагов могут возникнуть проблемы, поэтому детекторы пламени комбинируются с датчиками другого типа.

Классификация очагов тестовых пожаров (ГОСТ Р 50898):

  1. открытое горение древесины — ТП-1;
  2. пиролизное тление (сухая перегонка) древесины — ТП-2;
  3. тление хлопка со свечением— ТП-3;
  4. горение полимеров — ТП-4;
  5. горение с дымом легковоспламеняющейся жидкости — ТП 5;
  6. горение без дыма легковоспламеняющейся жидкости — ТП 6.

Детекторы пламени разрабатывают и испытывают на нахождение реальных очагов пламени, стандартных и нестандартных. Технические характеристики, декларируемые производителем прибора, проверяются по ТП-5 и ТП-6, что позволяет дать верную оценку работы датчиков на реальных объектах.

Принцип работы инфракрасного датчика пламени

Физические тела при нагревании начинают излучать инфракрасную энергию. Длина волны электромагнитного излучения находится в зависимости с температурой нагрева. С ростом температуры возрастает и интенсивность излучения, а длина волны становится короче. ИК-излучение составляет 80% спектра электромагнитных волн.

Высокочувствительный фотоэлемент пожарного ИК-извещателя превращает электромагнитное инфракрасное излучение в электрический сигнал. Обнаружив признаки возгорания, оптический датчик пламени фиксирует первые огневые всплески и подает сигнал тревоги. При снятии напряжения на 2 секунды прибор возвращается в первоначальное состояние.

Инфракрасный извещатель позволяет быстро обнаружить очаг возгорания при катастрофах и авариях, в том числе, на нефтяных производствах, в цехах, где используются транспортеры и сложные автоматизированные агрегаты, в ремонтных мастерских, на складах, в гаражах. Поскольку инфракрасный спектр электромагнитного излучения пылью практически не поглощается, ИК-извещатели, в отличие от УФ-приборов, способны функционировать в сильно запыленных помещениях.

Классификация ИК-извещателей пламени по принципу действия:

  1. Приборы, чувствительные к мерцанию огня (пульсация пламени).
  2. Извещатели, датчики которых фиксируют постоянную составляющую пламени.
  3. Приборы, фиксирующие излучение в трех диапазонах инфракрасного спектра.

Преимущество извещателей, чувствительных к пульсации пламени — простота конструкции и невысокая цена. Недостатки — нечеткая фиксация очага возгорания от вспышки, поскольку область вспышки может превышать зону чувствительности прибора.

Пожарные извещали, работающие в одном диапазоне инфракрасного спектра, прекрасно функционируют в зонах, где нет яркого солнечного света, мерцающих световых источников и прочих оптических помех. Роль привода для автоматической противопожарной системы могут играть извещатели с чувствительностью к постоянной составляющей пламени. Эти приборы отличаются невосприимчивостью к солнцу и другим световым источникам, не относящимся к горению.

На объектах нефтегазовой отрасли устанавливают многоспектральные датчики наивысшей степени защиты, которые чувствительны к инфракрасному и ультрафиолетовому спектрам. Детектор переходит в режим оповещения о пожаре только при получении сигналов по двум диапазонам.

Для качественной работы в сложных условиях разработаны помехоустойчивые многодиапазонные датчики с опцией самоконтроля. При малейшем сбое извещатель моментально передает информацию о собственной неисправности, параллельно включается световая индикация. Приборы для наружного монтажа имеют высокую степень защиты оболочки, способны работать в широком температурном диапазоне и при аномальной погоде.

ИК-извещатели нового поколения способны срабатывать в рекордно короткое время после возникновения очага возгорания, до 0,1 секунды. Ультрасовременное оборудование используется для создания автоматических быстродействующих систем пожаротушения на пороховых/химических производствах и складах.

Специфика установки

Инфракрасный извещатель монтируется на стене, перекрытии, устанавливается на производственном оборудовании. Количество пожарных детекторов и схема расположения приборов должна быть определена таким образом, чтобы исключить возможность появления оптических помех, учитывая назначение противопожарной системы и условия конкретного объекта. Нельзя монтировать ИК- извещатели на вибрирующих конструкциях.

Чтобы исключить ложные срабатывания датчиков ИК-извещателя в результате оптических помех, зону защиты должны контролировать, минимум, 2 извещателя пламени. Датчики устанавливают контроль за зоной с разных направлений. В случае выхода из строя одного из приборов, второй продолжает функционировать.

Чтобы запустить автоматическую установку пожаротушения, где сигнал управления создается, минимум, от двух извещателей, охраняемая зона должна быть под контролем трех приборов. При поломке одного извещателя, система продолжит работу. Площадь, контролируемая извещателем, определяется по значению угла обзора и чувствительности датчиков прибора к пламени по ГОСТ Р 53325-2012. Приборы должны быть доступны для проведения ремонта и профилактических работ.

Каждый производитель разрабатывает свой, уникальный алгоритм нахождения очага возгорания. Что дает возможность приобрести качественные аппараты с нужной спектральной чувствительностью и типом обнаружения источника открытого огня или тлеющего очага.

Осуществляя контроль одной зоны, можно комбинировать извещатели различного типа, что значительно повышает эффективной противопожарной защитной системы. На производствах/складах щелочных металлов и металлических порошков используются только пожарные датчики пламени.

Противопожарные системы в обязательном порядке должны функционировать на всех производствах и в помещениях с большим скоплением людей. Рекомендуется их установка в частных домах и квартирах.

Противопожарное оборудование постоянно модернизируется, используется новейшая электроника. Повышается достоверность выявления очага возгорания. Извещатель пламени становится устойчивее к помехам, не связанным с пожаром. На российском рынке представлен широкий ассортимент датчиков пламени от ведущих мировых и российских производителей.

Читайте также  Нормы установки датчиков пожарной сигнализации в помещении

Извещатель пожарный пламени

Пожарный извещатель пламени — автоматический прибор, реагирующий на электромагнитное излучение пламени.
Для выбора извещателя пламени необходимо определить следующие параметры: дальность и время обнаружения пламени, угол обзора, категорию помехоустойчивости к ложным срабатываниям, окружающие условия применения прибора (в какой системе ОПС будет использоваться прибор, климатическое исполнение, степень защищенности от влаги и пыли). Если извещатель предполагается разместить в взрывоопасной зоне, необходимо выбрать вид взрывозащиты – в зависимости от класса зоны.
Начнем рассмотрение с самых важных параметров: дальность и время обнаружения. И самое главное — категории помехоустойчивости к ложным срабатываниям.

Дальность и время обнаружения очага пламени

Дальность и время обнаружения пламени регламентируется ГОСТ Р 50898 96. Извещатель пожарный пламени должен обнаружить пламя тестовых очагов пожара ТП-5 и ТП-6 менее чем за 30 секунд.

Тестовые очаги пламени

ТП-5 и ТП-6 – определяемые тестовые очаги пожаров для огневых испытаний пожарных извещателей.
ТП-5 по типу горения – это горение легковоспламеняющейся жидкости с выделением дыма (например, бензина).
ТП-6 по типу горения – это горение легковоспламеняющейся жидкости без выделения дыма (например, спирта).
1-й класс. Извещатели пожарные пламени обнаруживают пламя тестовых очагов пожара с расстояния 25 метров и более.
2-й класс. Извещатели пожарные пламени обнаруживают пламя тестовых очагов пожара с расстояния 17 метров.
3-й класс. Извещатели пожарные пламени обнаруживают пламя тестовых очагов пожара с расстояния 12 метров.
4-й класс — в соответствии с ТД на извещатель пожарный пламени конкретного типа.
Все извещатели пожарные пламени Спектрон относятся к 1 классу, обнаруживают возгорание тестовых очагов пламени ТП-5 и ТП-6 с расстояния не менее 25 метров. Есть модели, которые видят пламя с 50 и 40 метров.

Время обнаружения очага пожара и угол обзора

В извещателях Спектрон имеется функция выбора времени обнаружения пламени. Время выбирает пользователь через меню: 3 секунды, 10 секунд, 15 секунд, 22 секунды (заводские установки — 22 секунды).
Чем дольше время обнаружения, тем выше помехозащищенность от ложных оптических помех.
Также в линейке извещателей пламени Спектрон, предоставлены быстродействующие приборы Спектрон 401.01 – извещатели вспышки. В них время обнаружения пламени также выбираются пользователем: 0,1 секунды, 0,5 секунд, 1 и 2 секунды.
Угол обзора — еще один важный параметр, необходимый для расчета площади закрываемого помещения. Почти во всех извещателях пожарных пламени Спектрон угол обзора 90 градусов. Есть модели 400-й серии с углом обзора 100 градусов и модели Спетрон 601 ЕХD и Спектрон 801 ЕXD с углом обзора 100 градусов. Для расчета углов, удобной расстановки извещателей пламени используйте «Спектрон-ОПС-AutoCAD».
Программу можно бесплатно скачать на сайте http://spectron-ops.ru

Помехоустойчивость к ложным срабатываниям

Помехоустойчивость к ложным срабатываниям, на наш взгляд, — самая важная характеристика извещателя пожарного пламени. Мы присвоили категории выпускаемым извещателям пламени Спектрон по степени помехоустойчивости к ложным срабатываниям. ИПП Спектрон делятся на 4 категории устойчивости к ложным срабатываниям. Извещатели пламени 4-й категории помехоустойчивости построены на 1 инфракрасном элементе Хамаматсу. К этой же категории относятся быстродействующие ИПП Спектрон (извещатели вспышки), построенные на ультрафиолетовом сенсоре Хамаматсу. В отличие от старых версий ИПП Спектрон и одноканальных приборов других производителей наши новые приборы 4-й категории устойчивы к большому количеству оптических ложных помех, в том числе — к любым модуляциям.

Применяются внутри помещений с малым остеклением. Примеры применения извещателей пламени 4 категории:

  • складские помещения;
  • библиотеки, книгохранилища, архивные помещения;
  • камеры хранения;
  • подвальные и чердачные помещения;
  • лифтовые шахты, тепловые пункты, бытовые и хозяйственные помещения с малой площадью остекления;
  • подсобные помещения производственных и административных зданий.

ИПП «Спектрон» 4-й категории не предназначены для установки на улице и не используются в системах пожаротушения.
Извещатели пламени 3-й категории помехоустойчивости построены на 1 ультрафиолетовом сенсоре Хамаматсу. Более устойчивы к ложным помехам, чем извещатели четвертой категории. Наряду с устойчивостью к любым модуляциям устойчивы к солнечному излучению. Дальность обнаружения пламени ИПП Спектрон 3 категории — 50 метров.

Наилучшее экономически выгодное применение извещателей этой категории:

  • административно-бытовые, общественные здания: торговые центры, магазины, больницы, гостиницы, музеи, школы, детские сады, бары, рестораны, кальянные, спортивные залы, офисы, банки, ВУЗы, атриумы;
  • закрытые автопарковки, автомобильные гаражи, выставочные залы автосалонов;
  • жилые многоэтажные дома: лифтовые шахты, бойлерные, котельные, насосные частные домовладения и хозяйственные постройки;
  • объекты энергетики, ТП, КТП, аппаратные, электрощитовые, операторские, диспетчерские;
  • производственные помещения легкой промышленности, приборостроения, мебельного производства, полиграфии;
  • закрытые склады лаков, красок и ЛВЖ;
  • помещения зарядки газовых баллонов;
  • другие подобные объекты, не содержащие источников УФ-излучения.

ИПП «Спектрон» 3-й категории не предназначены для установки на улице, не используются в системах пожаротушения. Извещатели пламени 2-й категории помехоустойчивости. Применяя в ИПП Спектрон второй категории помехоустойчивости один ультрафиолетовый сенсор Хамаматсу и один инфракрасный сенсор, мы смогли дополнить их друг другом и отсечь в этой комбинации за счет одного сенсора недостатки другого. Сигнал «пожар» выдается извещателем пламени Спектрон второй категории устойчивости только при обнаружении источника пожара сразу в двух диапазонах, что значительно повышает помехоустойчивость извещателя. Более устойчивы чем ИПП Спектрон 3-й категории к ложным помехам. Устойчивы к любым модуляциям. Устойчивы к солнечному излучению. Устойчивы к работе углошлифовальных машин, сварки на расстоянии более 50 метров.

Область применения в системах пожарной сигнализации с пожаротушением:

  • Открытые и закрытые автопарковки, автомобильные гаражи;
  • Ремонтные и хозяйственные помещения автосалонов, помещения для зарядки аккумуляторов, диагностики и ремонта двигателей внутреннего сгорания, покрасочные, любые помещения, где не ведутся сварочные работы;
  • Сборочные цеха, производственные помещения различного назначения;
  • Модульные контейнерные электростанции, насосные, компрессорные;
  • Деревообрабатывающие, полиграфические, текстильные, пищевые и других подобных производства;
  • Логистические центры.
  • Производственные, административные, бытовые, общественные и жилые помещения.

Не рекомендуется применять извещатели Спектрон второй категории помехозащищенности на производствах с металлорежущим и металлообрабатывающим оборудованием, а также в других помещениях, имеющих источники УФ-излучений.
Извещатели пламени 1-й категории помехоустойчивости. В них применяются два или три сенсора обнаружения и самое современное программное обеспечение НПО Спектрон.
ИПП Спектрон первой категории помехоустойчивости способны распознать с близкого расстояния 4 метра электродуговую, аргоновую сварку, углошлифовальную машину как ложные помехи. Так же ИПП Спектрон первой категории устойчивы к бликам от заходящего солнца, к отражению солнечных зайчиков, выбросам факелов сжигания попутного газа.

Гарантированная дальность обнаружения пламени на фоне источников тяжелых ложных помех (электродуговая и аргоновая сварка, углошлифовальные машины, факела сжигания попутного газа) по ТП-5, ТП-6 составляет для Спектрон-601С/Спектрон-601-Еxd — 25 метров, для Спектрон-801- 40 метров.
Рекомендуются к применению в системах автоматической пожарной сигнализации с пожаротушением и технологических системах с протоколами Орион, Hart, Modbus/RTU на объектах с сложными условиями эксплуатации:

  • Складские и производственные объекты, открытые площадки, прилегающие территории, где могут находиться или переотражаться источники тяжелых оптических помех.
  • Сухопутные и морские объекты добычи, подготовки, нефти, сопровождающиеся сжиганием попутного газа, установки, производящие сброс и сжигание газа, НПЗ, нефтебазы, газоперерабатывающие производства, газопроводы и нефтепроводы, компрессорные подстанции;
  • Металлургические литейные и прокатные производства, машиностроительные и судостроительные производства с большим количеством сварочных работ;
  • Ремонтные депо;
  • Авиационные и вертолетные заводы, ремонтные ангары и другие производственные помещения аэропортов;
  • Рудники, шахты, горные выработки;
  • Предприятия по добыче и переработке удобрений;
  • Химические производства;
  • Любые объекты без присутствия открытых очагов пламени и плазменной дуги.

При заказе шефмонтажа возможна корректировка программного обеспечения под конкретный объект

Таблица №1: категории защищенности от ложных помех ИПП Спектрон. Климатическое исполнение, защиту от пыли и влаги, виды корпусов, ЭМС, виды взрывозащиты мы рассмотрим во второй части.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
