Датчик уровня при резких перепадах температуры

В этой статье подробно разберем ситуацию, когда прыгает стрелка датчика температуры, а также возможные причины и варианты решения. Полезные советы по уходу.

Датчик уровня при резких перепадах температуры

Причины и варианты решения проблем прыжков стрелки датчика температуры

Что касается ситуации, когда прыгает стрелка датчика температуры и не дает даже примерно определить показатели, в таком случае в системе произошла поломка. Их может быть несколько, поэтому нужно знать о всех возможных случаях.

Большинство опытных водителей помнят о важности постоянного контролирования температуры двигателя, ведь эти данные могут сказать очень многое. А именно, сообщить о возможных проблемах в системе охлаждения и других неисправностях. Если вовремя заметить эту неполадку, то можно минимизировать ущерб и избежать дорогостоящего ремонта.

Очень часто новички за рулем пренебрегают важностью отслеживание этих показаний, но даже опытные владельцы авто бессильны, если стрелка датчика температуры скачет как шальная и не дает правильно оценить ситуацию. Это весомый повод провести диагностику оборудованию, но независимо от того, будете вы производить ее сами или отдадите в сервис любой водитель должен понимать причину такого поведения стрелки.

Возможные причины нестабильного колебания стрелки

Начнем с того, что под нормальным состоянием положено понимать плавное движение стрелки в зависимости от термального состояния двигателя. Имеют места быть небольшие отклонения от истины, но лишь в ряде случаев:

  • При низких температурах.
  • На большой скорости.
  • Продолжительное использование печки.

Это объясняется большой затратой энергии двигателя, а также повышенному влиянию холодного ветра или низкой температуры из вне. Зная об этом можно легко и просто сориентироваться, и понять действительный результат. К тому же поведение стрелки в данном случае все еще будет стабильным и плавным.

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

  • Поломка термостата.
  • Нарушения в работе температурного датчика охлаждающей жидкости.
  • Неисправность самого индикатора и стрелки датчика.
  • Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

Во время диагностики стоит учесть, что в машине может быть до четырех датчиков в разных местах, поэтому лучше заранее знать об их местонахождении, чтобы сэкономить себе время.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма. Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Советы и рекомендации

Порой такое нестандартное поведение стрелки может застать врасплох даже самых опытны водителей. Но самое главное в этой ситуации правильно себя повести, чтобы случайно не усугубить ситуацию или решить ее еще до ее появления. Следуйте следующим советам, чтобы избежать серьезных последствий:

  • Если было замечено, что стрелка стремится или уже находится на высокой отметке температуры, то не стоит сразу глушить мотор, а сбавить оборот (если находитесь в движении) и понаблюдать за дальнейшим изменением. Температура со временем может нормализироваться, а экстренное выключение двигателя на высоком пороге может быть вредоносным для двигателя и датчика. Единственное исключение, когда стрелка находится долгое время в красной зоне.
  • Своевременно на постоянной основе проверяйте количество жидкости в баке. Не допускайте, чтобы уровень был низким.
  • Всегда следите за качеством жидкости, как во время покупки, так и во время использования. Любые отклонения от нормы (неприятный запах, сомнительный цвет и так далее) должны сопровождаться, либо диагностикой, либо заменой жидкости.
  • Следите за чистотой двигателя и охлаждающих систем, не допускайте загрязнений и засоров.
  • Если машина сильно поддается влиянию морозов, то позаботьтесь о том, не было внутренних заледенении, и чтобы машина не находилась долгое время на морозе в нерабочем состоянии. Либо используете специальные утеплители для мотора и других важных деталей.

Если соблюдать эти советы и быть внимательным, то можно вовремя предотвратить или заметить проблемы, что снизит риск серьезных поломок.

Также со спокойствием относитесь к подобной ситуации, это поможет лучше ориентироваться, реагировать и принимать решения. Так что следите за стрелкой и двигатель скажет вам спасибо.

Прыгает стрелка температуры двигателя: почему так происходит и что делать водителю

Многие водители хорошо знают, что постоянный контроль температуры двигателя позволяет своевременно обнаружить возможные проблемы системы охлаждения и уберечь мотор от перегрева и дорогостоящего ремонта. По этой причине опытные автовладельцы в процессе езды на автомобиле постоянно обращают внимание на указатель температуры ДВС.

В этой статье мы поговорим о том, почему стрелка температуры двигателя поднимается, потом опускается указатель, а также по каким причинам датчик температуры силовой установки может выдавать неверные показания, стрелка температуры двигателя плавает на ходу и т.п.

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Итак, в норме стрелка должна подниматься до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.

Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.

Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.

  • Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость (тосол, антифриз) не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.

Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.

Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.

  • Итак, поехали. Если система герметична и уровень ОЖ в расширительном бачке в норме, тогда наиболее часто выходящим из строя элементом, от которого напрямую зависит температура двигателя, является термостат системы охлаждения. Причем это устройство нередко выходит из строя даже на совсем новых авто с минимальными пробегами. Так что проверку лучше начинать именно с термостата.

На практике это проявляется следующим образом, когда сначала водитель прогревает двигатель, стрелка температуры поднимается до рабочих температур, затем происходит открытие термостата. Далее ОЖ идет по большому кругу, температура мотора снижается, однако затем термостат подклинивает и не закрывается до конца.

Читайте также  Дистанционный датчик температуры воздуха в помещении

Естественно, жидкость продолжает частично или полностью идти через радиатор (по большому кругу). В результате двигатель начинает остывать, стрелка температуры падает. Затем термостат или закроется, после чего произойдет нагрев ОЖ до рабочих температур, или же останется в заклинившем положении и мотор не будет до конца прогреваться.

При этом часто после остановки двигателя и падения давления в системе охлаждения далее стрелка сначала поднимется до нормальных температур по мере прогрева, однако затем после открытие термостата все повторится заново. Также возможны случаи, когда термостат может подклинивать не постоянно, а через раз, а также не открывать доступ для ОЖ в большой круг.

В этом случае двигатель будет перегреваться. Бывает так, что работа термостата нарушается как на открытие, так и на закрытие, то есть уместно говорить о совокупности проблем. Так или иначе, нужно убедиться в том, что термостат исправно и нормально работает.

  • Теперь давайте рассмотрим ситуацию, когда стрелка температуры двигателя прыгает, но с термостатом и другими элементами системы охлаждения все в порядке. В этом случае проблема может быть в датчике температуры охлаждающей жидкости (ДТОЖ) Получается, если прыгает стрелка температуры, виновником часто оказывается неверный сигнал от температурного датчика.

Это значит, что нужно проверять указанный датчик. При этом важно учитывать, что на многих авто таких датчиков может быть 2, 3 или даже 4. Стоят эти датчики также в разных местах в зависимости от конструкции того или иного ДВС.

В это время помощник должен следить, происходят ли колебания индикатора температуры на панели приборов в салоне авто. Часто плохой контакт становится причиной того, что стрелка температуры скачет, при этом система охлаждения работает нормально.

Если же дело не в контакте, сам датчик может оказаться вышедшим из строя. Чтобы это проверить, следует замерить сопротивление при разной температуре ОЖ. Для этого нужно знать, какое сопротивление считается нормальным для датчика на одном или другом ДВС в тех или иных условиях.

Данную информацию можно найти на специализированных форумах, в технической литературе и т.д. Также отметим, что не следует сразу поспешно и однозначно списывать все проблемы на термостат, не проверив датчики температуры. Стрелка может прыгать и скакать в том случае, если места контактов на датчике попросту окислились, соединение прослаблено. Более того, скачки могут происходить только при включении мощных энергопотребителей (подогрев сидений, стекол, включение фар и т.п.).

Отмечены случаи, когда при проблемах с «массой» указатель температуры показывал критический перегрев, а после остановки мотора нормальные 90 градусов. При этом замеры на клеммах АКБ при заглушенном моторе составляли около 12.5, после запуска поднимались до 13.7 В.

При этом ни замена АКБ с температурными датчиками, ни диагностика и проверка генератора проблему не решила. Выходом из сложившейся ситуации оказалась дополнительная «разминусовка» двигателя.

Стрелка температуры прыгает при рабочем термостате и ДТОЖ

В некоторых случаях бывает так, что исправным оказывается термостат, а также датчик температуры и проводка. При этом стрелка температуры скачет произвольно, завышая или занижая показания, в произвольном диапазоне.

Часто проблема заключатся в электронной плате щитка приборов. Если пайка такой платы оказывается низкого качества, спустя несколько лет возникают проблемы. Устранить неисправность можно путем разбора щитка и перепайкой. В рамках таких работ следует отдельное внимание уделить резисторам и выходной массе. Если планируется выполнять работы своими руками, нужно иметь паяльник небольшой мощности с тонким стержнем.

В результате датчик реагирует на изменение температуры, стрелка указателя хаотично меняет положение. При этом на воздух в системе косвенно указывает то, что жидкость подтекает из-под крышки расширительного бачка, может быть заметно снижение уровня в бачке и т.д.

Что в итоге

Как видно, причин для того, чтобы стрелка указателя температуры двигателя на приборной панели начала прыгать или скакать не так уж много. Однако в рамках диагностики все равно следует применять комплексный подход, исключая возможные неполадки поочередно.

Напоследок отметим, главное, убедиться в том, что двигатель действительно не испытывает перегрева или же полностью выходит на рабочие температуры. Чтобы это проверить, можно подключить диагностическое оборудование, посредством которого можно увидеть реальную температуру ДВС. Такой подход позволит сузить круг потенциально проблемных элементов и быстрее найти неисправность.

Как понять, что двигатель начал перегреваться: очевидные и скрытые признаки перегрева мотора. Распространенные причины, по которым возникает перегрев.

Температура двигателя не поднимается, стрелка температуры ДВС падает на ходу. Почему температура падает после включения печки. Диагностика и ремонт, советы.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Двигатель не выходит на рабочую температуру, стрелка температуры мотора не поднимается во время прогрева или падает во время езды: причины неисправности.

Двигатель медленно прогревается на холостом ходу или в движении: почему так происходит. Возможные неисправности системы охлаждения, другие причины.

Причины и результаты перегрева дизельного двигателя. Что делать, если дизель греется: диагностика и устранение неисправностей. Важные рекомендации.

Датчики уровня и температуры жидкости (воды)

Производитель STS
Диапазон измерений, м.в.с. от 0. 1 до 0. 250
Тип измеряемого давления ? абсолютное давление, избыточное давление, дифференциальное давление избыточное, абсолютное
Точность, %ВПИ ±0,1%, ±0,5%, ±0,25%
Выходные сигналы 0. 20мА, 4. 20мA, 0. 5В, 0. 10В
Температура окружающей среды, °С -5. 80, -5 . 50 с компенсацией (допускается температура процесса: -5… 50), -5 . 80 с компенсацией (допускается температура среды -5 . 80)
Температура процесса, °С -5. 80
Степень защиты IP68
Материал корпуса Нержавеющая сталь
Основная измеряемая величина уровень (гидростатическое давление)
Измерение температуры да
Тип мембраны закрытая
Время отклика
Материалы Сенсор (преобразователь): нержавеющая сталь (316L / 1.4435) титан (класс 2), Корпус: нержавеющая сталь (316L /1.4404), титан (класс 2), Уплотнитель:Viton (стандарт), EPDM Этилен-пропиленовый каучук, Kalrez, Кабель: PUR полиуретан, FEP фторэтиленпропиленовый, PE полиэтилен поликристаллический термостатический высокой плотности
Электрическое соединение Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Разъемная версия, IP 68, M12x1, Фторэтиленпропиленовый кабель, IP 68, черный
Давление Смещение, специальная калибровка
Питающее напряжение 15 . 30 В DC
Отрасли применения Гидрология и гидрогеология
Диапазон измерений, °С -5. 80
Отрасли Гидрогеология, Экология и гидрометеорология, Водоканалы. Водоподготовка, Водоканалы. Водоотведение
Опция 1 Специальное заполнение маслом: Anderol Food (для пищевого применения)
Опция 2 Электроника упакована в гель: абсолютное давление
Опция 3 Балластный груз 1.4435, Соединение с врезным кольцом G 1/2 M G 1/2 M, Зажим для кабеля, Уплотнение: Viton (стандарт), Уплотнение: Этилен-пропиленовый каучук, Уплотнение: Kalrez (уровень) , Версия титановая (без балластного веса), Фильтрующий элемент влажности для версий с манометром (только полиуретановый или полиэтиленовый кабель)
Вес 137 г
Тип измеряемого давления

Датчик имеет широкий набор различных технологических и электрических присоединений. Доступна версия с титановым исполнением для применения в агрессивных средах.

Производитель STS
Диапазон измерений, м.в.с. от 0. 2 до 0. 250
Тип измеряемого давления ? абсолютное давление, избыточное давление, дифференциальное давление избыточное, абсолютное
Точность, %ВПИ ±0,03%, ±0,05%
Выходные сигналы RS485 / ModBus
Температура рабочей среды, °С T4 (Ta: -5 … 80°C) -5 … 80°C температурная компенсация (в диапазоне температур: — 5 … 80°C), T6 (Ta: -5 … 50°C) -5 … 50°C температурная компенсация (в диапазоне температур: — 5 … 50°C)
Степень защиты IP68
Технологическое соединение G 1/2 M, G 1/4 M, Закрытое исполнение, защитный носовой конус POM, Открытое, защитный носовой конус POM
Время отклика T 0.50 диапазон температур -5 . 50 °C — 9 с , T 0.63 диапазон температур -5 . 50 °C — 15 с, T 0.90 диапазон температур -5 . 50 °C 27 с
Материалы Сенсор нерж. сталь (316L / 1.4435), Титан , Корпус нерж. сталь (316L / 1.4404), Титан (Gr. 2), Уплотнители Viton (Стандарт), EPDM, Kalrez, Кабель PUR, FEP, PE
Ограничение по перегрузке 3 бар
Электрическое соединение Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Разъемная версия, IP 68, M12x1, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика
Отрасли Гидрогеология, Гидрология
Опция 1 Специальное заполнение маслом: Anderol Food (для пищевой промышленности), Балластный груз 1.4435, Соединение с врезным кольцом G 1/2 M , Защита от натяжения (зажим для кабеля)
Опция 2 Титановое исполнение (без балластного груза)
Опция 3 Уплотнитель: Viton (стандарт) , Уплотнитель: (EPDM) Этилен-пропиленовый каучук, Уплотнитель: Kalrez (уровень)
Вес 150 г
Тип измеряемого давления

Диапазон измерений, м.в.с. от 0. 61
Тип измеряемого давления ? абсолютное давление, избыточное давление, дифференциальное давление избыточное, абсолютное
Точность, %ВПИ ±0,25%
Выходные сигналы 4. 20мA
Температура рабочей среды, °С -20 . 100°C
Температура окружающей среды, °С -20 . 100°C
Температура процесса, °С -20 . 100°C
Материал корпуса Титан
Сертификат Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19
Отрасли Гидрогеология, Гидрология, Экология и гидрометеорология, Отрасли машиностроения, Водоканалы. Водоотведение, Судостроение и морское дело
Опция 1 FEP кабель, черный, IP68
Опция 2 Возможность выбора диапазона измерений с помощью программного обеспечения
Тип измеряемого давления

Горюче-смазочные материалы и другие химические жидкости имеют добавленную ценность, по сравнению, например, с водой. Потеря даже самого незначительного их количества выражается внушительными денежными знаками. Поэтому крайне важно обеспечить надежный контроль уровня наполнения емкостей с таким содержимым.

За несколько десятилетий методы скважинного подземного выщелачивания от In-Situ обрели популярность. Выемка обычным способом (при помощи буровзрывных работ) способствует выходу пласта, обезвоживанию и подчас нарушению почвенного покрова. А это требует значительных усилий и затрат для исправления последствий.

Во многих технологических процессах применяются датчики измерения уровня жидкости. Их работа основана на различных принципах действия, одним из которых является измерение разницы между давлением столба жидкости и атмосферным давлением

Сотрудники ООО «Полтраф СНГ» обобщив опыт работы с горно-обогатительными комбинатами, шахтами и рудниками готовы предложить датчики и приборы, облегчающие труд людей и приносящих экономию предприятию

Любое применение датчиков и контроллеров в системах автоматизации связано с экономической эффективностью процесса. Чтобы получить максимальный экономический эффект от автоматизации, следует сделать правильный или оптимальный выбор измерительного прибора.

Читайте также  Бра с датчиками движения в помещении

Датчики уровня и температуры жидкости/воды

Измерение уровня и температуры помогает более точно, чем измерение только уровня, контролировать состояние скважин, подземных вод или состояние жидкостей в резервуарах.

Датчики уровня и температуры швейцарского производителя STS разработаны для длительного сбалансированного мониторинга поверхностных и грунтовых вод. Имея богатый опыт разработок в гидрогеологической сфере, компания создает надежные приборы, простые и удобные в использовании. Датчики ведут точные измерения в широком температурном диапазоне, могут использоваться для автономной работы в труднодоступных местах (например, в узких скважинах).

Цифровые и аналоговые датчики уровня и температуры предназначены для решения множества задач, связанных с исследованием грунтовых вод и скважин:

  • контроль уровня и состояния подземных вод в артезианских скважинах и колодцах,
  • изучение характеристик водоносных горизонтов,
  • оценка объемов водных ресурсов, контроль состояния водоразделов и дренажных бассейнов,
  • мониторинг уровня и температуры воды в пьезометрических трубках,
  • контроль процесса бурения скважин,
  • мониторинг грунтовых вод при горных выработках и строительных работах,
  • контроль шахтных вод, мониторинг шламовых и хвостохранилищ,
  • контроль ливневых и сточных вод, промышленных стоков.

Датчики уровня для высоких температур

датчик уровня с измерением интерфейса NivoCapa®8000-Capanivo®7000/8000-NivoGuide®8000

Диапазон уровня: 300 mm — 25 000 mm
Давление процесса: -1 bar — 35 bar
Температура процесса: -40 °C — 400 °C

раница раздела фаз жидкость / жидкость Непрерывное измерение Не только в химической, нефтехимической или нефтегазовой, но и в других отраслях, есть применения, как, например, сепараторы масла и жира, в которых измеряется граница .

емкостный датчик уровня RFnivo® 3100

Диапазон уровня: 200 mm — 1 500 mm
Давление процесса: 1 bar — 25 bar
Температура процесса: -40 °C — 240 °C

RF 3100 Стандартное исполнение — Внешняя часть (зонд) покрыты PFA Teflon® Сигнализация верхнего уровня заполнения Сигнализация промежуточного уровня заполнения Сигнализация нижнего уровня (опустошение) Специальное антикоррозионное .

емкостный датчик уровня Capanivo® CN 8100

Диапазон уровня: 1 m — 30 m
Давление процесса: 1 bar — 25 bar
Температура процесса: -40 °C — 125 °C

Capanivo® CN8100 Емкостный концевой выключатель Полный, Требуемый, Пустой Детектор Версия стержня или версия кабеля •Обнаружение предела уровня в жидкостях, суспензиях, пене, интерфейсы и твердые тела •Вертикальный, горизонтальный, .

микроволновый датчик уровня ProGap 2.0

Диапазон уровня: 0,1 m — 25 m
Давление процесса: 0 bar — 20 bar
Температура процесса: 1 000 °C

. ТОЧЕЧНЫЙ КОНТРОЛЬ УРОВНЯ Микроволновый барьер для бесконтактного обнаружения сухих сыпучих материалов в контейнерах, трубах или желобах. Надежное определение уровня заполнения и предельных значений ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА — Простая .

гидростатический датчик уровня LMK 307 T

Диапазон уровня: 4 m — 250 m
Давление процесса: 0,4 bar — 25 bar
Температура процесса: -10 °C — 70 °C

. Компания BD|SENSORS разработала LMK 307T для непрерывного измерения уровня и температуры в системах водоснабжения или сточных вод Преимущество: одновременная регистрация уровня и температуры с отдельным независимым усилением сигнала. .

гидростатический датчик уровня LMK 458

Диапазон уровня: 0,4 m — 200 m
Давление процесса: 40 mbar — 20 000 mbar
Температура процесса: -25 °C — 125 °C

. Прибор LMK 458 был разработан для измерения уровня в резервуарах для обслуживания и хранения и, как следствие, сертифицирован для применения в судостроении и на море Допустимая рабочая температура до 125 °C и возможность использования .

емкостный датчик уровня VA-234

. Описание Три точки переключения и одно аналоговое значение -Деревянные точки переключения НЕТ / НЗ программируемые -Выход аналогового значения в виде тока или напряжения -Аналоговое значение с защитой от пробоя кабеля -Измеренное значение, .

емкостный датчик уровня CAT-PT

Температура процесса: 0 °C — 70 °C

. Описание Мониторинг уровня и температуры с помощью всего лишь одного прибора -Диапазон температур 0. 70°C -Макс. стержень халата. длина 1000 мм -Точность +/- 1 °C -Сочетается с различными усилителями ПРИМЕНЕНИЕ: РАСТЕНИЯ И МАШИНЫ .

емкостный датчик уровня VA-214-SEP

Температура процесса: 0 °C — 230 °C

. Емкостное измерение уровня наполнения с внешним усилителем (VA-214-SEP) для температур до 230°C — Одна точка переключения и одно аналоговое значение — Программируемая точка переключения NO / NC — Вывод аналогового значения в виде тока .

емкостный датчик уровня KGFT series

Температура процесса: -35 °C — 230 °C

. Датчики уровня 230 °C — высокая температура Серия KGFT Датчик для подключения к внешнему усилителю Регулятор уровня Регуляторы уровня без подвижных частей выпускаются в различных исполнениях и чрезвычайно устойчивы к загрязнениям. Емкостные .

датчик уровня волноводный радар DR2000

Диапазон уровня: 40 m
Давление процесса: 0 psi — 580 psi
Температура процесса: -40 °C — 80 °C

. Drexelbrook DR2000 Guided Wave Radar — это TDR уровнемер для измерения расстояния, уровня, объема и массы. Модульная конструкция делает его экономичным и надежным решением для общих задач. Радар направленного наведения DR2000 соответствует .

датчик уровня волноводный радар DR 7100

Диапазон уровня: 115’00»
Давление процесса: 0 psi — 580 psi
Температура процесса: -20 °C — 60 °C

. DR7100 обладает более совершенными конструкторскими решениями и более высокой динамикой сигнала, чем другие продукты TDR. Более острый импульс измеряет более тонкие интерфейсы. Превосходная стабильность временной базы обеспечивает лучшую .

магнитострикционный датчик уровня TLS

Давление процесса: max 69.0 bar
Температура процесса: -40 °C — 125 °C

. Drexelbrook TLS (Total Tank Level System) обеспечивает непревзойденную точность измерений уровня и температуры в резервуарах. Универсальность многих датчиков делает TLS идеальным решением для большинства резервуаров или резервуаров, .

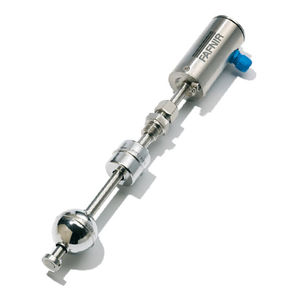

магнитострикционный датчик уровня TORRIX RS485

Диапазон уровня: 0,3 mm — 6 000 mm
Давление процесса: -1 bar — 120 bar
Температура процесса: -200 °C — 450 °C

. TORRIX RS485 — это высокоточный датчик с различными поддерживаемыми протоколами, основанными на магнитострикционном принципе, который может использоваться во множестве сложных приложений для измерения уровня. Расширение функциональных .

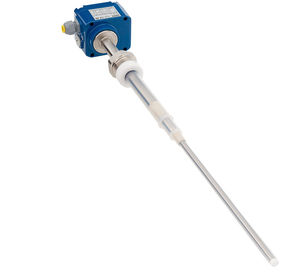

магнитострикционный датчик уровня TORRIX Standard

Диапазон уровня: 100 mm — 6 000 mm
Давление процесса: 120 bar
Температура процесса: -65 °C — 450 °C

. TORRIX идеально подходит для измерения во всех неклеящихся жидкостях и почти во всех геометрии резервуаров. Нет необходимости регулировать датчик в соответствии с жидкостью или формой бака. Еще одним преимуществом является отсутствие .

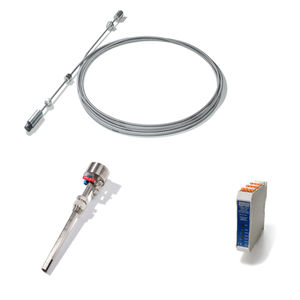

магнитострикционный датчик уровня TORRIX Flex

Диапазон уровня: 0,1 m — 22 m
Давление процесса: -1 bar — 120 bar
Температура процесса: -200 °C — 450 °C

. Гибкий измерительный зонд и ОБЕСПЕЧИВАНИЕ: Ощутите максимальную защиту Ваших высоких резервуаров! Комбинация TORRIX Flex (Гибкий зонд для измерения уровня) с LS300/LS500 (Датчик точечного уровня для предотвращения переполнения) обеспечивает .

датчик уровня для воды SUP-P260

Диапазон уровня: 0 m — 100 m
Температура процесса: -10 °C — 85 °C

. Измеритель уровня воды серии SUP-P260 полностью герметичен для погружения в жидкость, может быть использован для измерения уровня воды, глубины скважины, рычаг грунтовых вод и т.д., общая точность 0,5%FS, с напряжением или 4-20мА выходные .

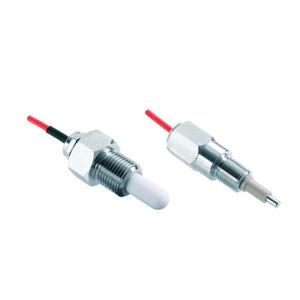

датчик уровня радар SUP-RD902S

Диапазон уровня: 0 m — 30 m
Давление процесса: -1 bar — 40 bar
Температура процесса: -40 °C — 250 °C

. SUP-RD902S Бесконтактный радар с простым вводом в эксплуатацию, беспроблемная эксплуатация экономит время и деньги. Материал PTFE сенсоров, для использования в широком спектре областей применения — будь то простые резервуары для хранения, .

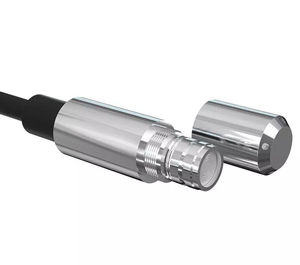

пьезорезистивный датчик уровня SMP858-TLF

Диапазон уровня: 1 m — 35 m
Давление процесса: 10 000 Pa — 3 500 000 Pa
Температура процесса: -40 °C — 300 °C

. Гигиенический преобразователь давления, разработанный для пищевой и фармацевтической промышленности, подходит для очистки CIP/SIP и стерилизации. Умный компактный дизайн, смачиваемые детали изготовлены из высококачественной нержавеющей .

Приборы для измерения уровня

Для измерения уровня жидкостей применяются специальные средства измерений – уровнемеры. Многообразие типов уровнемеров, принцип действия которых основан на различных физических методах, объясняется разнообразием свойств измеряемых жидкостей.

Наибольшее распространение получили следующие виды уровнемеров:

1. Уровнемеры с визуальным отсчетом;

2. Буйковые и поплавковые уровнемеры;

3. Гидростанические уровнемеры;

4. Пьезометрические уровнемеры;

5. Дифманометрические уровнемеры;

6. Радиоактивные уровнемеры;

7. Акустические и ультразвуковые уровнемеры;

8. Емкостные уровнемеры.

Уровнемер с визуальным отсчетом — уровнемер, основанный на визуальном измерении высоты уровня жидкости. Уровень жидкости измеряют в стеклянной трубке, сообщающейся с контролируемым сосудом в нижней, а иногда и в верхней части, или же при помощи прозрачной вставки, помещенной в стенке контролируемого сосуда, например, барабанно-парового котла

Буйковый уровнемер – уровнемер, принцип действия которого основан на измерении перемещения буйка или силы гидростатического давления, действующей на буек (силы Архимеда).

Буек в отличие от поплавка не плавает на поверхности жидкости, а погружен в жидкость и перемещается в зависимости от ее уровня.

Буйковые уровнемеры наиболее часто применяются для измерения уровня однородных, в том числе агрессивных, жидкостей, находящихся при высоких рабочих давлениях (до 32 МПа), широком диапазоне температур (от –200 до +600 °С) и не обладающих свойствами адгезии (прилипания) к буйкам.

Главной особенностью буйковых уровнемеров является возможность измерения уровня границы раздела двух жидкостей.

Недостатком буйковых уровнемеров являются зависимость их точности от плотности и температуры измеряемой среды, ограниченность использования для больших (свыше 16 м) диапазонов измерения уровней жидкостей и жидкостей, обладающих адгезией к буйку.

Пьезометрический уровнемер – уровнемер, принцип действия которого основан на преобразовании гидростатического давления жидкости в давление воздуха, подаваемого от постороннего источника и барботирующего через слой жидкости.

У этого уровнемера чувствительный элемент не находится в непосредственном контакте с измеряемой средой, а воспринимает гидростатическое давление через воздух, что является его достоинством.

Для пьезометрических уровнемеров также характерна погрешность измерения из-за изменения плотности измеряемой среды.

Гидростатический уровнемер – уровнемер, принцип действия которого основан на измерении манометром или напоромером гидростатического давления жидкости, зависящего от высоты ее уровня.

Уровнемеры этого вида обычно используют для измерения неагрессивных, незагрязненных жидкостей, находящихся под атмосферным давлением.

Для измерения уровней агрессивных сред используют специальные разделительные устройства.

Недостатком гидростатических уровнемеров является погрешность измерения при изменении плотности жидкости.

Поплавковый уровнемер – уровнемер, принцип действия которого основан на измерении перемещения поплавка, плавающего на поверхности жидкости (поплавок как бы отслеживает уровень жидкости).

Поплавковые уровнемеры не пригодны для вязких жидкостей (дизельного топлива, мазута, смол) из-за залипания поплавка, обволакивания его вязкой средой.

Читайте также  Датчик охранной сигнализации дверной

При измерении уровня криогенных жидкостей из-за кипения верхнего слоя возникает вибрация поплавка, что приводит к искажениям результатов измерения.

Наиболее часто поплавковые уровнемеры используют для измерения уровней в больших открытых резервуарах, а также в закрытых резервуарах с низким давлением.

Применение магнитной связи для передачи перемещения поплавка позволяет герметизировать вывод передачи в измерительный блок, упростить конструкцию, повысить надежность, измерять уровень в резервуарах под давлением.

Дифманометрический уровнемер — гидростатический уровнемер, в котором гидростатическое давление измеряют при помощи дифференциального манометра. Часто используется для измерения уровня в емкостях под избыточным давлением.

Акустический уровнемер — уровнемер, основанный на зависимости интенсивности поглощения или времени распространения акустических колебаний от высоты уровня жидкости или сыпучего вещества

Ультразвуковой уровнемер — акустический уровнемер, работающий на звуковых колебаниях высокой частоты

Емкостной уровнемер – уровнемер, принцип действия которого основан на различии диэлектрической проницаемости жидкости и воздуха.

В связи с этим по мере погружения электродов датчика уровнемера в жидкость изменяется емкость между ними пропорционально уровню жидкости в резервуаре.

Остановимся на некоторых типах уровнемеров подробней.

Уровнемеры буйковые

Настройка уровнемеров на заданные пределы измерения проводится с помощью грузов путем имитации гидростатической выталкивающей силы, соответствующей верхнему пределу измерений.

Расчетное значение давления, соответствующее верхнему пределу измерений,

Расчет массы грузов для буйковых уровнемеров:

для раздела фаз

где d – диаметр буйка испытываемого уровнемера, см; Hmax – верхний предел измерения уровня жидкости, см; ρж – плотность измеряемой жидкости, г/см3; ρ н.ж, ρ в.ж — плотности соответственно нижней и верхней измеряемой жидкости в случае измерения уровня раздела фаз, г/см3.

Пьезометрические уровнемеры.

В пьезометрических системах измерения уровня для продувания через трубку помещенную в жидкость, дозированного расхода воздуха. Принцип действия этого регулятора основан на автоматическом поддержании постоянного перепада давления на дросселе, в результате чего обеспечивается постоянный расход воздуха через этот дроссель.

Принципиальная пьезометрическая схема измерения уровня в открытом резервуаре представлена на рисунке 2, а, б, в, г.

На рисунке 2, д показана принципиальная пьезометрическая схема измерения уровня жидкости в резервуаре, находящемся под давлением. Для исключения влияния давления в резервуаре на показания прибора, измеряющего уровень жидкости, применяется дифференциальный метод измерения с двумя регуляторами расхода. От одного регулятора расхода воздух подается в пьезометрическую трубку, от другого в верхнюю часть резервуара над жидкостью. Разность давлений в трубках, пропорциональная уровню жидкости, измеряется дифманометром.

В системах измерения нижний конец пьезотрубки должен находится на нижнем контролируемом уровне жидкости, но не ниже 80 мм от дна резервуара.

Расход воздуха устанавливается минимальным, чтобы перепад давления на пьезотрубке был возможно меньшим, так как это определяет погрешность измерения пьезометрическим методом.

Минимальный расход воздуха обеспечивается постоянным, без запаздывания, выходом воздуха из пьезометрической трубки при изменениях уровня. Обычно расход воздуха принимается равным 0,1 – 0,2 м3/ч.

Если пренебречь перепадом давления на пьезометрической трубке, то уровень в резервуаре

где Р – давление на манометре М или перепад давления на дифманометре; ρ – плотность жидкости; g – ускорение свободного падения.

В случае, когда измеряется уровень в резервуаре, находящемся под избыточным давлением, давление питания регулятора расхода воздуха, подающего воздух в пьезотрубку, должно быть:

где Ризб – избыточное давление, кПа; Нмаксρg – максимальное гидростатическое давление столба жидкости, кПа.

Рисунок 2. Обвязка пьезометрических уровнемеров.

На рисунке 2, е показан пример обвязки и монтажа пьезометрического уровнемера с подачей промывочной воды в защитную трубу. В этом случае защищается от «обрастания» нижний конец пьезотрубки, который оказывается в зоне промывочной воды и не контактирует с измеряемой жидкостью.

Гидростатические датчики уровня.

Схемы обвязки и работы гидростатических датчиков уровня представлены на рисунке 3, причем правая обвязка применяется при измерении уровня жидкости в емкости, находящейся под избыточным давлением.

Рисунок 3. Обвязка гидростатических уровнемеров.

В этом случае импульсная трубка, идущая к минусовой полости чувствительного элемента, прокладывается от места отбора давления с уклоном в верх, а в нижней части устанавливаются отстойный сосуд и разделитель мембранный РМ.

Рисунок 4. Измерение уровня в котле (100% — 4 мА/0,2 кгс/см2, 0% — 20 мА/1 кгс/см2)

Очень хорошо себя показал данный принцип измерения уровня на очень сложной позиции при измерении уровня воды в котле (рисунок 4). Обвязка при этом не классическая, а на оборот т.е. на плюсовой отбор подается отбор с верней точки котла (импульсная трубка при этом должна быть заполнена водой), на минус с нижней, и задается обратная шкала прибора (на самом приборе или вторичном оборудовании).

Гидростатический уровнемер (датчик уровня)

Гидростатический уровнемер функционирует за счет измерения давления или перепада давления в жидкости. Такой способ основан на факте существования гидростатического давления в жидкости и его изменения прямо пропорционально глубине. Специальные датчики позволяющие измерять уровень в открытых или закрытых резервуарах. Соответственно, одна мембрана устанавливается непосредственно на резервуаре, а вторая – в области избыточного давления (для закрытых емкостей) и на подаче атмосферного давления (в открытых). Устройства такого типа могут работать с вязкими жидкостями и при большом избыточном давлении. Однако важно, чтобы чувствительный элемент находился в непосредственном контакте с измеряемой средой.

Виды гидростатических уровнемеров

Датчики уровня гидравлического типа выполняются в двух конструкционных вариантах.

Первый вариант исполнения – погружные преобразователи давления, что представляют собой 2 блока, объединенных компенсационным кабелем. Измерительный блок – это погружной зонд. Они используются для скважин, колодцев, открытых резервуаров, водоемов. Также подходят для безнапорных баков. Устройства изготавливаются из разных материалов. Корпус может быть нержавеющим стальным или полимерным, а чувствительная мембрана – стальной или керамической. В оболочке компенсационного кабеля проходит трубка опорного давления, и она может быть тефлоновой, полиуретановой или из ПВХ.

Второй вариант – врезной преобразователь, подходящий для горизонтальной установки в стенку резервуара. В них предусмотрена открытая торцевая мембрана. Также модели могут быть контактными и бесконтактными.

Также модели классифицируются по:

  • Способу присоединения: погружные, врезные, фланцевые;
  • Типу измеряемой среды: неагрессивная или агрессивная, густая, абразивная и так далее;
  • Способу связи с атмосферой: для закрытых и открытых резервуаров.

Область применения гидростатического датчика уровня

Гидростатические датчики уровня – оптимизированные функциональные устройства, помогающие измерять глубину столба и давления жидкости. Они используются в разных сферах промышленности, связанных с водой или с газом, в том числе в: нефтегазовой, химической, фармацевтической промышленности, где позволяют проводить контрольно-измерительные работы с газами, нефтью, топливом, спиртами и кислотами, проводить количественную оценку жидкостей.

Также это оборудование широко используется в металлургии и добывающей промышленности для оценки уровня грунтовых вод или жидкостей в скважинах, водоемах. Кроме того, они необходимы и в экологическом контроле, в том числе для промера объема резервуаров с технической и питьевой водой на заводах и в населенных пунктах, для контроля состояния естественных водоемов.

Качественная современная техника используется для решения следующих задач:

  • Мониторинг уровня жидкости в емкости и ее давления в непрерывном режиме, вне зависимости от состава и уровня загрязненности;
  • Оценка количества сжиженного газа в промышленных резервуарах;
  • Контроль давления в различных гидравлических и воздушных системах – насосах и компрессорах;
  • В качестве детекторов критического уровня;
  • Контроль заполняемости оросительных установок, пульверизаторов;
  • Коммерческий учет различных жидкостей;
  • Отслеживание процесса заполнения септиков;
  • Как защитный элемент в системах со скважинными насосами: предупреждают запуск на холостом ходу;
  • Обследование узких труднодоступных мест в трубопроводах.

Принцип работы (действия) гидростатического уровнемера

Погружной скважинный датчик уровня измеряет гидростатическое давление. Этот метод позволяет определить высоту столба жидкости в зависимости от того, какое давление действует на боковые стенки сосуда или его дно. В соответствии с законом Паскаля, гидростатическое давление зависит только от высоты столба и плотности жидкости, а форма и общий объем резервуара никак на эту величину не влияют.

Поэтому можно стационарно закрепить на боковой поверхности резервуара датчик (либо использовать погружную модель, в которой датчик давления располагается непосредственно в контролируемой среде на определенной глубине). Соответственно, устройство помогает измерить давление, а затем преобразовать это значение в объем.

Принцип измерения сохраняется общим для всех уровнемеров, вне зависимости от того, какая конструкция выбрана – фланцевая, погружная или врезная. Важно учитывать, что с их помощью можно измерять только жидкости с постоянной плотностью.

Также имеет значение тип мембраны: открытую можно использовать только там, где в жидкости нет крупных включений, способных привести к повреждениям. Защищенную мембрану можно использовать для сильно загрязненных сред, но возможные включения должны быть больше размера технологического отверстия. Иначе мембрану придется часто чистить, а при механическом воздействии она может повредиться.

Преимущества использования гидростатического датчика уровня

С помощью гидростатического уровнемера можно измерить столб жидкости при глубине погружения до 100-250 м. Также есть модели в специальном исполнении, для глубоководных замеров. Ключевыми преимуществами таких устройств считаются:

  • Надежные комплектующие, в том числе мембраны из нержавеющей стали и герметично изолированный корпус (класс защиты IP68) – стальной либо титановый;
  • В кабеле предусматривается воздухопроницаемый, но водонепроницаемый фильтр;
  • Возможность выбора длины (должна превышать максимальный уровень жидкости) и материала кабеля с учетом плотности и агрессивности измеряемых сред (для воды и жидкостей на водной основе, для масел, концентрированных кислот и щелочей или высокотемпературных жидкостей, нагретых до +125 градусов);
  • Наличие дополнительных датчиков температуры, молниезащиты в определенных моделях, а также взрывозащищенное исполнение в ряде случаев;
  • Возможность использования в тяжелых условиях и на большой глубине;
  • Надежность и долговечность измерительного устройства, его легкая очистка (достаточно просто извлечь корпус из жидкости).

В каталоге компании Измеркон представлены модели, созданные для систем водоснабжения, для нужд гидрогеологии, а также для очистных сооружений. Также в наличии промышленные преобразователи уровня (в том числе с цифровым интерфейсом).

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
