Как установить датчик протечки воды?

Датчик протечки воды: как грамотно смонтировать систему обнаружения потопа

Многие счастливые владельцы благоустроенного жилья частенько забывают о крайне неприятных проблемах, которые имеют обыкновение появляться там, откуда их не ждешь. Речь идет об элементарных протечках. Их появление, чаще всего, связано с неприятными разбирательствами с соседями, порчей имущества и, соответственно, серьезными незапланированными расходами. Кроме того существует еще и угроза поражения электрическим током при попадании в электросеть влаги. Единственным способом решения всех этих проблем является грамотно установленный датчик протечки воды. Вернее, целая система, собранная из этих устройств.

Как работает такая система?

Современная промышленность выпускает два типа таких датчиков. Это проводные приборы, соединяющиеся с контроллером с помощью провода, и беспроводные, посылающие радиосигнал. Вне зависимости от типа устройства они оснащаются двумя электродами. Если датчик погружается в воду, его полюса замыкаются и прибор посылает сигнал на контроллер. Тот, в свою очередь, перенаправляет его на вентили запорной аппаратуры и немедленно блокирует подачу воды. На всю процедуру уходит не больше 15 секунд.

Датчик протечки воды при попадании на него влаги срабатывает. Сигнал передается на контроллер, перекрывающий подачу воды. На все операции уходит не более 15 секунд

Вода будет отключена до тех пор, пока авария не будет устранена. После чего достаточно выполнить несколько несложных операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапных протечек водопровода или отопления.

Чтобы сэкономить, некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Сам по себе прибор достаточно прост, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит электротравмой всем, кто проживает в доме.

Что входит в систему защиты от протечек?

Существует множество вариаций систем защиты жилья от протечек. Наиболее распространены Нептун, Аквасторож и Gidrolock (посмотреть подробнее можно в конце статьи). Принципы их работы сходны. Они предназначены для работы с шаровыми кранами на электроприводе диаметром 1”, ½” или ¾”. Устройства могут не только перекрывать воду, но и подавать при этом световой либо звуковой сигнал. Так же они легко совместимы с системами типа «умный дом» и могут быть в них интегрированы.

Любая система защиты от протечек воды включает в себя датчик утечки, управляющее устройство контроллер и шаровый кран с электроприводом

Поговорим более подробно об одном из таких устройств, о приборах Нептун. Они выпускаются в разных вариациях, однако во всех присутствует:

• Контроллер. Предназначен для обработки сигнала, поступающего от датчиков, и подачи управляющего напряжения на шаровые краны с электроприводом. Кроме того устройство отвечает за питание всех датчиков, а так же за звуковое или световое оповещение об аварии. Контроллер может быть смонтирован в любом удобном для пользователя месте за исключением тех, где на него может попасть вода. Выпускается в различных конструктивных исполнениях.
• Датчик утечки воды. При попадании влаги устройство подает сигнал контроллеру. Подключается только к безопасному источнику питания, поэтому при случайном касании пластин безопасно для окружающих. Устанавливается в местах, где наиболее вероятны протечки: около стиральных машин, ванн, душевых кабин, раковин и т.п. Производитель обычно рекомендует не реже чем раз в 3 месяца протирать пластины датчика влажной губкой. Эта операция проводится для профилактики и с целью проверки работоспособности всей системы.
• Шаровой кран с электроприводом. Узел предназначен для блокировки отопления либо водоснабжения в случае протечки. Устройство надежно удерживает воду вплоть до устранения аварии. Прибор устанавливается сразу после вводных вентилей в водоразборном шкафу. Для его монтажа лучше всего привлекать специалиста сантехника, поскольку соединение выполняется только силовым кабелем ПВС 3х0,5 либо его аналогом через распаечную коробку.

Количество элементов системы может варьироваться в зависимости от особенностей места ее установки.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

• Готовим отверстие в стене под монтаж коробки контроллера.
• Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
• Устанавливаем на подготовленное в стене место монтажную коробку.
• Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
• Собираем прибор. Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Видео-обзоры систем «Нептун» и «Аквасторож»

Система защиты от протечек избавляет от множества проблем и лишних расходов. Затраты на возмещение ущерба несопоставимы со стоимостью устройства. Монтаж приборов лучше всего доверить специалистам, которые грамотно и быстро проведут установку.

Как показывает практика, самостоятельно изготовленные конструкции далеко не всегда выполняют свои функции, кроме того они потенциально опасны. Не стоит экономить на безопасности своих близких, правильнее всего приобрести и установить сертифицированное надежное устройство.

Датчик протечки воды: виды и принцип действия, как выбрать и установить систему «анти-потоп» своими руками

Датчик протечки воды — это доступный способ избежать непредвиденных расходов на устранение последствий прорыва труб и поломки сантехники. Устройство фиксирует аварийную ситуацию и в течение нескольких секунд передает информацию на управляющий контроллер, который блокирует вентили с электромеханическим клапаном на входах стояков.

Комплектация датчика протечки воды.

1. Принцип работы системы против протечки
2. Классификация систем защиты от протечек
3. Типы моделей по способу оповещения
4. Проводные и беспроводные датчики
5. Типовая комплектация защитной системы
6. Правила проведения монтажа системы против потопа
7. Врезка шарового крана
8. Установка датчиков протечки воды
9. Правила монтажа контроллера
10. Проверка работы системы
11. Как выбрать защиту против потопа

Принцип работы системы против протечки

Принцип действия защитных контуров основан на способности воды проводить электричество. Когда жидкость попадает на закрепленные в датчиках электроды, электрическая цепь замыкается, и импульс поступает на контроллер, который обрабатывает информацию и подает сигнал на закрытие отсекающих клапанов. После того как причина утечки устранена, управляющее устройство перезагружают и восстанавливают работу комплекса.

Классификация систем защиты от протечек

Сигнализацию данного типа группируют по ряду признаков:

• числу кранов;
• форме обмена информации между определителями и контроллером;
• методу оповещения о протечке.

Согласно стандарту, в комплект входит 2 шаровых клапана, которые устанавливают на стояки, при желании клиента количество устройств может быть добавлено. Приобрести всевозможные системы защиты от затопления можно в интернет магазине компании «КВАНТА+».

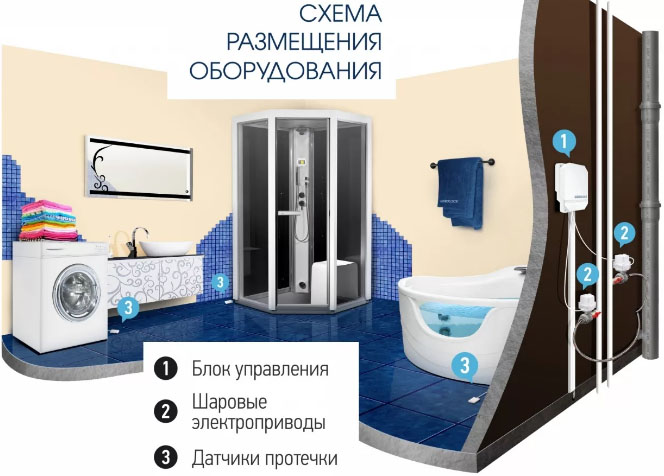

Схема системы протечки воды.

Типы моделей по способу оповещения

Схема передачи информации о протечке может включать:

• индикацию на экране управляющего устройства;
• цветовой и шумовой сигналы;
• звуковую сигнализацию в сочетании с импульсами индикатора и отправкой сообщения.

Для этого аппарат должен быть оснащен передатчиком GSM. Информация поступает в виде СМС-сообщения на номер абонента, введенный в память прибора. Если система «антипротечка» подключена к интернету, появляется возможность рассылать сообщения с помощью технологии GRPS.

Проводные и беспроводные датчики

Сигнал от определителей утечки к контроллеру поступает по электрическим кабелям или посредством радиоканалов.

Исходя из этого различают 2 типа защитных комплексов:

1. В первом случае для моделей установлен минимальный уровень напряжения до 5 Вт, что вызвано необходимостью защитить систему безопасности дома от ошибок при включении. Под воздействием влажности напряжение в цепи понижается, а сила тока возрастает.
2. В беспроводном датчике установлен передатчик, который фиксирует изменения электромагнитного поля в цепи. При превышении допустимого уровня он создает сигнал, ретранслируемый приемником контроллера. Каждый производитель разрабатывает свою схему модуляции сигнала, поэтому такие детекторы нельзя использовать в иных устройствах «антипротечки».

Структура комбинированной системы защиты от протечки воды.

Типовая комплектация защитной системы

В состав стандартного контура входят:

1. Краны шарового типа с электроприводом, предназначенные для блокировки линий трубопровода при угрозе аварии. В комплектации таких востребованных систем, как Нептун или Аквасторож, используются шаровые элементы с клапаном, размер которого может составлять ½, ¾ и 1″. Аппараты, установленные после вводных вентилей, не только их перекрывают, но и сообщают об аварийной ситуации. Недостатком является необходимость их монтажа как на холодную, так и на горячую воду.
2. Контроллер — управляющий модуль, который перекрывает шаровые краны после получения и преобразования импульса датчика, а также сообщает владельцам о наличии протечек. На панели устройства отражаются сведения о состоянии измерителей и уровне заряда их аккумуляторов. Монтируется блок в любом доступном месте.

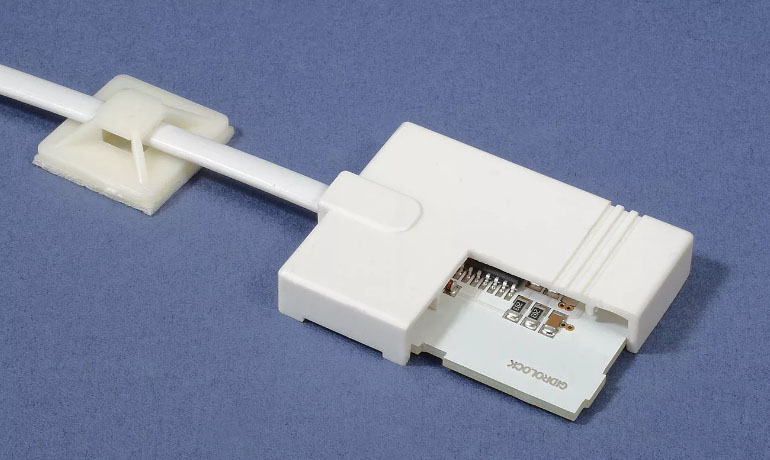

3. Автономные и энергозависимые датчики. Устанавливают их там, где существует риск утечки воды.

Элементы, входящие в структуру системы защиты от протечки воды.

Правила проведения монтажа системы против потопа

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

• разметку точек монтажа;
• прокладку проводов;
• врезку кранов;
• установку определителей протечки;
• монтаж управляющего модуля;
• подключение и проверку системы.

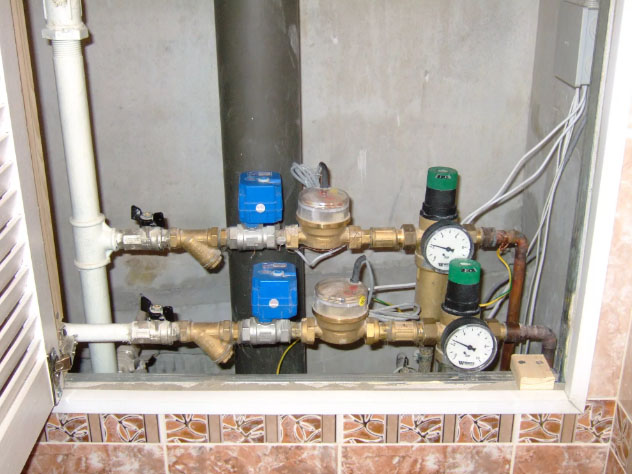

Внешний вид, установленного защитного контура системы.

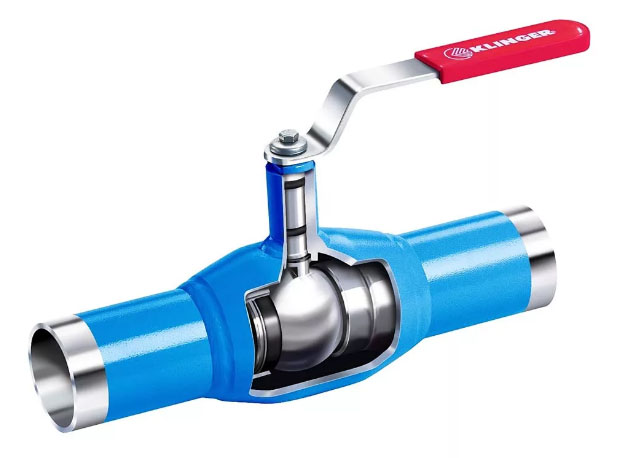

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него.

Если поверхность пола идет под уклон, устройства располагают в самой нижней точке помещения.

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Как выбрать защиту против потопа

К основным характеристикам работы комплекса относится скорость блокировки крана. В бюджетной системе Нептун этот показатель составляет 0,5 минуты, тогда как технические возможности его аналога Аквасторожа позволяют перекрыть вентили за 2-3 секунды. Купить данную продукцию можно в Тюмени в компании «КВАНТА+». При выборе защитного контура следует учесть, что за 30 секунд после разрыва из труб может вылиться 20-25 л воды.

Стоимость комплекта увеличивается при использовании беспроводных датчиков контроля и дополнительных кранов.

Установка датчика протечки воды

Протечки воды в многоквартирных домах уже стали «притчей во языцех» и легли в основу конфликтных ситуаций и судебных разбирательств. Установив датчик контроля протечки воды, можно не беспокоиться о проблемах с сантехникой и водопроводными трубами, а так же о том, что они станут причиной порчи своего и чужого имущества. Современные датчики протечки — часть системы, состоящей из нескольких элементов, надежной и безопасной.

• Как работает такая система?
• Что входит в систему защиты от протечек?
  • Датчики протечки воды
  • Контроллер
  • Шаровый кран с электроприводом
• Правила проведения грамотного монтажа
  • Установка шарового крана
  • Установка датчика
  • Установка контроллера

Как работает такая система?

Принцип работы такого датчика основан на размыкании пары электродов водой, поступившей на них в результате протечки. Электрическая цепь размыкается и посылает импульс на считывающее устройство, называемое контроллером. Устанавливают датчики утечки воды двух типов:

• беспроводные, посылающие в случае протечки радиосигнал;
• проводные, соединенные с контроллером при помощи кабеля.

Как только сигнал поступил на контроллер, он посылает импульс на запорный вентиль. И уже эта запорная аппаратура перекрывает поступление воды в трубопровод, обслуживающий жилище. Время, необходимое на эти экстренные мероприятия, гораздо меньше, чем время, затраченное на чтение нескольких строк этой статьи — в пределах 10-15 секунд. Создатели прибора считают, что за такой короткий промежуток времени утечка воды не нанесет жилищу значительный ущерб.

Другая ситуация с самодельными устройствами, которые невозможно откалибровать в домашних условиях. Самодельный датчик или не реагирует на протечку с желаемой скоростью, или настолько чувствителен, что нанесет электротравму неосторожному пользователя или домашнему животному. Поэтому стоит выбрать промышленный сигнализатор протечки, чтобы не пришлось сэкономленные на заводском приборе средства потратить на ремонт своей или соседской квартиры.

Что входит в систему защиты от протечек?

Распространенными системами, главная функция которых — защита от протечек, считаются Гидролок, Аквасторож или Нептун. Эти устройства действуют по одному и тому же принципу и содержат

• датчики протечки воды,
• контроллер,
• шаровый кран с электроприводом диаметром ½, ¾, 1 дюйм.

В результате протечки обладатель такой системы уверен в предотвращении аварийной ситуации, и в том, что устройство вовремя подаст звуковой или световой сигнал.

Стоимость системы варьируется от 11 142 рублей до 20 921 руб., один датчик стоит от 728 руб. до 1309 руб. Цена радиодатчика – 2673 руб., контроллера – 4489—5198 руб., шаровый кран с электроприводом – от 4447 до 5550 рублей. Это цены на датчики протечки Нептун.

Датчики протечки воды

Несмотря на то, является ли датчик автономным, как у системы Гидролок (изготовитель гарантирует десятилетнюю автономность), или энергозависимым, как датчик протечки воды Нептун, все они безопасны, так как получают питание от низковольтного устройства. Потребители этой продукции уверены, что при влажной уборке или случайном контакте никто не получит удар током. Влагозащитный корпус предохраняет устройство от попадания воды внутрь, и предохраняет от короткого замыкания.

Датчик утечки устанавливается там, где наиболее вероятно попадание воды при аварийной ситуации:

• Под ванной,
• Под раковиной,
• Перед стиральной машиной,
• Перед посудомоечной машиной,
• У душевого поддона,
• Под батареей центрального отопления.

Для профилактики бесперебойной работы системы, и для проверки ее работоспособности рекомендуется протирать пластины этого элемента влажной губкой. Такую процедуру производитель советует проводить раз в 3 месяца.

Контроллер

Этот прибор монтируется там, где исключена возможность попадания на него воды, он — своеобразный пульт управления системы. Контроллер принимает сигнал о том, что произошла протечка воды, отвечает за питание датчиков, подает сигнал о чрезвычайной ситуации, если это предусмотрено его конструкцией.

Громкость сигнала, подаваемого контроллером, должна быть такой, чтобы его можно было услышать в других помещениях дома или квартиры, разбудить ночью спящего человека. В среднем, его громкость равна 80 децибелам (уровень звука, сравнимый с криком). Есть модели, в которых заложена громкость сигнала, равная 85 децибелам (звук работающего мотора мотоцикла).

После ликвидации аварии контроллер возвращается в исходное положение, и защита от протечки воды снова готова выполнять свои функции. Для возврата на исходную позицию достаточно нажать всего одну кнопку, предусмотренную конструкцией прибора.

Шаровый кран с электроприводом

Этот узел по сигналу контроллера блокирует систему отопления и водоснабжения, и вода уже не поступает в них до тех пор, пока протечка не будет устранена. Место монтажа такого крана – сразу же за вводными вентилями, до счетчика воды. Устанавливать электропривод шарового крана должен электрик, так как кран с электроприводом соединяется при помощи силового кабеля через распаечную коробку.

Эти затворы с электроприводом состоят из вентилей, соединенных с валом электромотора при помощи муфты или двух конических шестерней. Если произошло отключение электричества, кран трехходовой с электроприводом работает от аккумулятора. У некоторых моделей шаровых кранов предусмотрена возможность ручного управления (задвижки с электроприводом марки НС220В-Р).

Когда защита от протечки воды монтируется на автономные системы водоснабжения в частном доме, то установкой такого крана пренебрегают. Эту роль перекладывают на насос скважины, который отключается после того, как контроллером считан сигнал обнаружения протечки воды. Такое решение не оправданно, так как имеется риск поступления жидкости из гидроаккумулятора в протекающий водопровод.

Правила проведения грамотного монтажа

Прежде чем монтировать систему, обеспечивающую контроль протечек, на схеме размечают место расположения элементов. В зависимости от того, каким образом предусматривается подача сигнала, монтаж установки включает следующие этапы:

1. Разметка местонахождения таких элементов, как кран с датчиком, контроллер.
2. Прокладывание монтажных проводов (если система основана на подаче радиосигнала, то этот пункт опускается).
3. Установка шарового крана.
4. Монтаж датчиков.
5. Монтаж контроллера.
6. Подключение системы.

Для монтажа нужно выполнить ряд правил, изучить основные этапы.

Установка шарового крана

Монтировать этот кран должен специалист. Он вкрутит патрубок (ниппель) вентиля в боковой отвод центрального водопровода, подожмет стык контргайкой, навинченной до начала монтажа на ниппель или на сгон. От распределительной коробки к шаровому крану должна быть подведена от контролера линия питания запорной арматуры.

Потребление электроэнергии этим узлом составляет в неактивном «спящем» режиме около 3 Вт, при активизации – 12 Вт. Для продления срока службы прибора производитель рекомендует перед шаровым краном оснастить трубопровод фильтрами, очищающими воду от примесей.

Установка датчика

Датчик устанавливается на поверхность пола, или углубляется в пол, Его врезают в кафель, ламинат, и другие поверхности. При монтаже датчика протечек на поверхность пола есть риск ложного срабатывания системы, хотя это способ и является наиболее простым. Для такого монтажа достаточно положить датчик на пол так, чтобы контактные пластины оказались внизу. Закрепляется датчик при этом способе строительным скотчем или клеем.

Для второго способа, рекомендованного производителем, нужно врезать датчики в пол, и выводить их, приподняв над поверхностью на несколько миллиметров (достаточно 3-4). Здесь можно гарантировать, что ложного срабатывания не произойдет. Если предусматривается прокладка провода, то его нужно изолировать в гофротрубу, специально для этого предназначенную.

Установка контроллера

Для работы этого прибора должно быть подведено по схеме подключения питание из силового шкафа (ноль и фаза). Его монтаж производится в определенной последовательности:

1. На стене готовится площадка для монтажа коробки контроллера.
2. Штробятся углубления для проводов от контроллера до всех элементов системы (датчики, силовой шкаф, шаровый кран).
3. Монтажная коробка контроллера устанавливается на постоянное место.
4. С контроллера снимается лицевая крышка. Для этого нужно надавить на защелки тонкой отверткой. В соответствии со схемой все провода соединяются.
5. Контроллер устанавливается и фиксируется в монтажной коробке.
6. Лицевая крышка устанавливается на защелки. Монтаж контроллера закончен.

Самостоятельный монтаж системы защиты от протечек воды

Установка датчика протечки воды позволяет предотвратить потопы. Защита автоматически перекрывает поток, когда на электроды попадает жидкость. Из-за возникшего замыкания сети подается сигнал в распределитель, откуда и отправляется команда для закрытия крана.

1. Принцип действия системы защиты от протечек
2. Состав и схема устройства типовой защиты
3. Классификация
4. Поэтапная установка системы
5. Где расставлять датчики
6. Где ставить краны/клапаны с электроприводом
7. Как правильно подключить оборудование
8. Как проверить на надежность
9. Как выбрать

Принцип действия системы защиты от протечек

Принцип действия опирается на законы физики. Вода обладает электрической проводимостью, поэтому при попадании жидкости сопротивление на электродах датчика уменьшается и возникает короткое замыкание внутри сети – сигнал о протечке. Данные передаются в распределитель, который и перекрывает воду, предотвращая залив. Открываются краны можно только после полной ликвидации последствий. Подробнее об оборудовании и производителях таких систем, мы ранее писали здесь.

Состав и схема устройства типовой защиты

Стандартная комплектация включает в себя:

1. Краны шарового типа с электроприводом, при помощи которых и реализуется функция блокировки потока воды в трубах. Задвижка прерывает подачу и сообщает о произошедшей аварии. Из минусов клинового способа перекрытия воды — необходимость установки крана на каждый трубопровод, а их диаметр может отличаться. Так, установка Нептун от протечек имеет размер клапанов от 1 до ½, Подробнее о доступных габаритах нужно уточнять в инструкции к конкретному устройству.
2. Контроллер для управления. Отсюда поступает сигнал в краны для перекрытия воды, после чего отправляется уведомление владельцам санузла. Блок может подсоединяться к датчику проводным или беспроводным методом. Панель дает основную информацию о состоянии кранов и уровне заряда.
3. Датчик. Бывает автономным или подключаемым к сети электроэнергии. Местом установки выбирается точка с риском утечки.

В качестве дополнения могут прилагаться передатчики для управления устройством на расстоянии через Wi-Fi или с возможностью оповещения о состоянии водопровода по СМС. Количество дополнительных функций напрямую влияет на стоимость защиты. Богатые комплектации встречаются у моделей с ценой выше среднего уровня.

Классификация

Классификация приборов осуществляется по признакам:

• количество кранов;
• форма передачи информации;
• метод оповещения.

Каждый набор защиты от потопа включает в себя минимум два шаровых клапана, устанавливающихся на трубы. Требуемое количество может быть выше, и если комплект не устраивает покупателя, то он дополнительно приобретает устройства отдельно.

Независимо от типа, установить защиту от протечек можно самостоятельно.

По способу передачи сигнала:

• По радиоканалам. Беспроводной датчик фиксирует электромагнитные изменения в цепи. Если стандартные значения превышены, то создается сигнал, передающийся приемником. Схема модуляции зависит от производителя, поэтому для каждого устройства действуют свои детекторы.
• По электрическим кабелям. Минимальное напряжение составляет 5 Вт, что необходимо для защиты от возникновения ошибок при активации устройства. Из-за воздействия влаги значение падает, а сила тока увеличивается.

Типы оповещения у систем защиты:

• цветовой или шумовой сигнал;
• индикатор на экране;
• звуковая сигнализация и отправка СМС на телефон.

В последнем случае устройство имеет передатчик GSM. Благодаря этому СМС отправляется на номер, указываемый в памяти блока управления. Передача сообщений для контроля утечек через интернет возможна, если защита подключается к сети Wi-Fi.

Поэтапная установка системы

Установка системы от протечки воды похожа на конструктор, так как каждая деталь соединяется с другой через подготовленные точки. Для монтажа даже не потребуется помощь мастера.

Перед началом работ необходимо составить точную схему расположения защиты. Это позволит определить длину схемы подключения датчиков и измерителей в домашней обстановке.

Порядок работ включает следующие этапы:

1. Разметка точек.
2. Прокладка кабеля.
3. Врезка кранов.
4. Установка датчика.
5. Монтаж модуля управления.
6. Подключение.
7. Проверка на работоспособность.

Самым трудным этапом является крепление крана. Причина сложности заключается в необходимости соединения нескольких материалов.

Нужно перекрыть воду и разрезать водопроводную трубу в точке рядом с вентилем. Производится удаление счетчика и монтаж отсекающего клапана. После счетчик устанавливается на место, а вырезанный кусок вваривается обратно.

Где расставлять датчики

Монтаж датчика протечки допускается в местах, где возможен прорыв. Нужно просчитывать точку вклинивания так, чтобы при аварии жидкость из трубы капала на него. Если вода льется мимо, то защита не заметит неполадок и не сможет перекрыть течение в водопроводе. Если поверхность пола наклонена, то датчик располагают в самой нижней части квартиры (именно туда попадет первая вода).

Устанавливать датчики защиты от протечек рекомендуется в местах с самым высоким риском попадания влаги при аварии. К ним относятся точки:

При наличии уклона в помещении монтаж датчиков системы протечки воды предполагается в самой низшей точке.

Подключение возможно напольное или внутреннее. Если выбран напольный метод, то пластина располагается контактами вниз, а фиксация производится при помощи клея или скотча. К такому методу приходят в случаях, когда сантехническое оборудование было установлено до момента подключения датчика.

В случае внутреннего подключения элементы интегрируются в стену. Для предотвращения некорректного срабатывания защиты ее контакты располагают на высоте 3–4 миллиметра над поверхностью. Чтобы исключить замыкание, провод питания укладывают в гофрированную трубу. Корректная работа продолжается независимо от удаленности модуля от определителя.

Где ставить краны/клапаны с электроприводом

Устанавливать клапаны необходимо между ручными вентилями, ограничивающими поступление воды, и датчиком. Если кран вмонтирован вместо вентилей, за это полагается штраф, так как такое решение незаконно.

Для увеличения срока действия системы рекомендуется устанавливать фильтры очистки перед узлом. Отдаление клапана от контроллера допускается на расстояние до 100 метров, что необходимо для быстрого реагирования на аварийную ситуацию.

Как правильно подключить оборудование

Части, изготовленные из металлопластика, должны прижиматься контргайкой. Если конструкция выполнена из полипропилена, то соединение осуществляется при помощи разъемных муфт или пайки. Чтобы питать шаровый кран достаточным количеством электроэнергии, к нему проводится силовая линия от блока распределения.

Контроллер должен располагаться неподалеку от вентилей. Питание к устройству поступает от силового шкафа, поэтому к системе подводят фазу и ноль. Для соединения проводов используются разъемы с нумерацией. После установки системы Нептун от протечек и подключения переходят к тестированию созданной защиты.

Как проверить на надежность

Когда монтаж защиты от протечек завершен, переходят к тестированию. Для этого необходимо активировать модуль управления, где при подаче электроэнергии должен загораться индикатор зеленого цвета.

Теперь датчик воды смачивается, тогда на модуле активируется красный диод, что сигнализирует об отсечении клапанов водоснабжения соответствующим звуковым импульсом. Чтобы разблокировать трубы, потребуется высушить индикатор и перезагрузить устройство.

Как выбрать

Первый критерий выбора – скорость блокировки крана. Если потребитель выбирает бюджетную систему Нептун, то краны перекрываются за 30 секунд. Но дорогие аналоги (Аквасторож, Аквастоп) будут прекращать подачу воды через 2–3 секунды. Защитный контур должен выбираться в зависимости от объема. Согласно расчетам, в первые 30 секунд после разрыва трубы выливается около 20–25 литров воды.

Большинство цепей защиты самостоятельно проводят мониторинг датчиков. При возникновении упадка заряда батареи чистка электромагнитных клапанов производится в автоматическом режиме. Вмешательство со стороны человека потребуется только в случае аварии.

Куда ставить датчики протечки воды и какие датчики бывают

Система контроля протечки воды, наверное, самая распространённая из всех систем, которых многие относят к «умному дому», поскольку это что-то наиболее простое для понимания, её полезность очевидна.

Я несколько раз слышал от людей (которые слышали словосочетание «система контроля протечки», но не изучали принцип работы) мнение о том, что система считает расход воды на входе в квартиру или дом, и если вода идёт, когда идти не должна, значит, где-то протечка. Так делать совершенно неправильно. Но я даже один раз проектировал на базе ОВЕНа систему, работающую именно так: кнопка «ушёл» и счётчики с импульсными выходами, сколько-то импульсов разрешено, больше — авария. Не реализовывал, к сожалению (или к счастью).

Система работает гораздо проще: когда вода попадает на датчик, система срабатывает, и в зависимости от алгоритма работы либо перекрывает подачу водоснабжения, либо отопления, либо отправляет смс.

Важный вопрос: где ставятся датчики протечки? И не менее важный: не портят ли они интерьер санузла?

Ответ сразу на второй вопрос: они ставятся там, где их почти никогда не видно. И там, где невозможно случайное попадание на датчик брызг воды при нормальной эксплуатации. Никто не кладёт датчик на открытом месте, где его видно, и куда можно плеснуть водой.

Места установки датчика, в порядке повышения степени паранойи:

• На полу за стиральной или посудомоечной машиной. При сливе воды через гибкий шланг есть вероятность протечки из-за плохо закреплённого или уже отслужившего своё шланга. Тем более, что стиралка вибрирует при работе, что увеличивает риск протечки гибкого шланга.
• Под кухонной мойкой. Это не санузел, где мы можем увидеть, если вода протечёт.
• Под ванной или под душевой кабиной.
• Под раковиной с тумбой. Под навесной раковиной без тумбы смысла ставить нет, так как протечки и так будет сразу видно, и больше, чем находится в раковине, воды не протечёт.
• Под коллекторным шкафом или какими-то узловыми соединениями.
• Под отопительным котлом, бойлером, насосами системы отопления.
• За инсталляцией унитаза ставить необязательно. Но если ставите, то надо сделать лючок у пола, чтобы можно было достать датчик протечки для осмотра или замены.
• Под батареями радиаторного отопления.

Вот пример раковины с тумбой:

Очевидно, что если протечёт сифон слива раковины, что случается не так и редко, мы увидим лужу или вода протечёт нам прямо на ноги. Зато, если поставить датчик протечки под такой раковиной, на него будет постоянно попадать вода при умывании. Другое дело — датчик протечки воды под тумбой, стоящей на полу: датчик там не видно, вода на него случайно не попадёт, протечку воды можно не заметить.

Аналогично, под душевой кабиной или ванной датчик протечки воды нужен обязательно. Под душем с трапом датчик протечки не нужен, его там просто некуда ставить.

Как правило, под батареями отопления датчики ставят нечасто. Но это может иметь смысл.

Самый простой датчик протечки воды — H2o Контакт. Он выглядит так:

Из него выходит 4-жильный кабель, по двум жилам питание 12 вольт, две другие нормально замкнуты или нормально разомкнуты, в зависимости от исполнения датчика. При желании датчик можно красить в любой цвет, только не закрашивая контакты. Вот варианты установки датчика:

Средний вариант кажется наиболее правильным, там контакты прижаты к полу, если вода разольётся, то попадёт на них.

Правый вариант самый аккуратный, датчик виден минимально, но, во-первых, так установить датчик достаточно сложно, во-вторых, при необходимости его не заменить.

Повторюсь, что на открытом месте датчик стоять не может, только скрыто, где его не видно.

У Gidrolock есть датчики протечки нескольких типов. Одни (WSP) подключаются непосредственно к контрольной панели Gidrolock, которая измеряет сопротивление датчика, но есть и универсальные датчики с питанием 5-24В и выходом «открытый коллектор» (до 100мА и до 30 вольт). Это датчики WSU. Выглядят несколько красивее, чем H2O.

Ещё красивее выглядят радиодатчики Gidrolock, просто вот такая шайбочка с батарейкой, есть даже разных цветов.

При подключении беспроводного датчика к системе Умный Дом контроллер не будет точно знать, какой датчик сработал, он будет снимать сработку с приёмника. Разве что можно поставить для каждого датчика отдельный приёмник.

Датчики протечки воды беспроводного типа вообще красивее, чем проводные. Вот датчик системы Ajax:

Размер датчика 56х56х14мм.

Достаточно красивые датчики протечки воды у Larnitech. Они есть проводного и беспроводного типа (беспроводные работают по bluetooth mesh, нужен соответствующий приёмник в системе Larnitech). Выглядят так:

На датчике индикатор зелёного или красного цвета, то есть, всегда видно по датчику, работает ли он. В системе есть автотест датчиков, они периодически посылают сигнал о том, что они в порядке. Стоимость достаточно высокая — 74 и 95 евро соответственно за проводной и беспроводной датчик.

Для датчиков протечки воды монтируется 4-жильный кабель типа CAB-04 либо ES-04. Витую пару неудобно прокладывать, она толстая и менее гибкая. А ES-04 тонкий, белый и гибкий. До каждого датчика монтируется отдельный кабель, по шине оши не работают.

Обычно кабель для датчика протечки выводится из стыка между стеной и полом, длина кабеля не менее 1 метра. Нужно обязательно надеть на кабель бирку с надписью «Датчик протечки воды», иначе этот кабель во время отделки просто зашьют плиткой, не поняв, что это такое.

Вот кабель для датчика протечки воды, выходит из стыка плитки между стеной и полом за стиральной машиной.

44,986 просмотров всего, 18 просмотров сегодня

Лучшие датчики протечки воды

Датчик протечки – это сигнализирующее устройство, предназначенное для фиксации разлива аварийных ситуаций и блокировки вентилей с электромеханическим клапаном. В конструкции прибора содержится несколько контактов, которые при взаимодействии с водой передают сигнал на управляющий контроллер.

Такие приборы считаются идеальным способом для устранения потопов. В данной статье представлены лучшие датчики протечки, которые можно купить в начале 2021 года.

Виды датчиков протечки

В настоящее время существует несколько видов датчиков протечки:

Также датчики можно условно разделить на следующие классы:

• Гидростатические. Рассматриваемые приборы определяют величину давления столба воды;
• Емкостные. Более сложные модели, задачей которых является высокоточное измерение ёмкости между установленными пластинами;
• Электродные. Устройства способны оценивать электропроводность проходящей через них воды;

• Радарные. Такие модели могут изменять свойства потока жидкости;
• Ультразвуковые. Главное задачей является распространение специальных звуковых волн в трубопроводе;
• Поплавковые. Самый простой вариант, способный плавать на воде.

Как выбрать датчик протечки

Датчик протечки – довольно сложное устройство, с которым при покупке у многих пользователей могут возникнуть проблемы.

В первую очередь покупатель должен определиться бюджетом и только после этого подбирать модель под свои личные предпочтения. Очень важно при выборе датчика обращать внимание на следующие критерии.

Автоматическая система проворачивания

Один из важнейших критериев, отвечающий за автоматическое страгивание электроприводных кранов. Такой подход исключает образование загрязнений и солей в рабочих частях устройства.

Комплектация

Как правило, в стандартный комплект поставки входят следующие элементы:

• Блок контроллера;
• Набор проводов;
• Не меньше 2 датчиков-извещателей;
• Электроприводной шаровой кран;
• Комплект батареек.

1. Тип крана. Сегодня существует несколько видов краны с электромагнитным шибером и электроприводов. Последний вариант более экономичный и простой в использовании. К тому же в электроприводных моделях можно вручную переключать положение блокирующих пластин.
2. Удаленность от контроллера. От дальности действия зависит размер и этажность здания, в котором удастся использовать датчик протечки. Оптимальная длина при соединении составляет не менее 80 метров.
3. Функциональность. Более дорогостоящие модели отличаются широким набором дополнительных функций. В качестве примера можно привести поддержку звуковой и световой сигнализации, измерение температуры, мониторинг уровня влажности, оповещение о глушении и т.д.
4. Тип подключения. Наиболее широким спросом пользуются датчики с возможностью беспроводного подключения. В этом случае настройка осуществляется с помощью сканирования QR-кода или мобильного приложения.
5. Срок гарантии. Модели с более долгим гарантийным сроком отличаются высокой стоимостью. Однако в этом случае при непредвиденных ситуациях владелец датчика может в любой момент обратиться в сервисный центр.
