Характеристики провода МГТФ

Характеристики провода МГТФ Провод МГТФ производится такими предприятиями как: ООО «Камский кабель», Пермь; АО «Сибкабель», ООО «ХКА», Томск; АО «Завод «Чувашкабель», Чебоксары.

Характеристики провода МГТФ

Характеристики провода МГТФ

Провод МГТФ производится такими предприятиями как:

  • ООО «Камский кабель», Пермь;
  • АО «Сибкабель», ООО «ХКА», Томск;
  • АО «Завод «Чувашкабель», Чебоксары.

Если вам не удалось найти МГТФ может посмотреть его аналоги:

  1. МГШВ – монтажный гибкий провод в шелковой и ПВХ изоляции. Отличием является меньший диапазон температур, а именно до +70 градусов Цельсия.
  2. РКГМ – провод в оболочке из стеклотканевых нитей, больше подходит для монтажа проводки, чем для использования в электронике, хотя для подключения тэнов в нагревателе подойдет идеально.

На видео ниже подробно рассказывается о том, где применяется данный провод и как с ним работать:

Теперь вы знаете, какие технические характеристики у провода МГТФ и как он устроен. Надеемся, предоставленное описание было для вас полезным и интересным!

Материалы по теме:

  • Прогрев бетона в зимнее время
  • Как устроен резистивный греющий кабель
  • Характеристики прогревочного провода ПНСВ

МГТФ, МГТФу, МГТФЭ

Нормативная документация: ТУ 16.505.185-71Код ОКПО: 35 8332

Для внутри- и межблочного монтажа различной радиоэлектронной и электрической аппаратуры и работы на номинальное напряжение 250В переменного тока частоты до 5кГц или 350В постоянного тока.

Элементы конструкции

1 Токопроводящая жила — из скрученых медных проволок

2 Изоляция — обмотка пленкой из фторопласта-4

3 Экран — выполнен в виде оплетки из медных луженых проволок

Варианты поставки

Бухта Катушка Барабан Название Название 2

Диапазон температур эксплуатации — от — 60°С +220°С

Испытательное напряжение переменного тока частоты 50 Гц в течении 1 мин.

  • для проводв МГТФу — 750В
  • для проводв МГТФ — 1500В
  • для проводов МГТФЭ — 1000В

Электрическое сопротивление изоляции 1 м длины, МОм, не менее:

  • в нормальных климатических условиях — 1х10⁵
  • при температуре 220°С — 1х10⁴
  • при относительной влажности воздуха 98% и температуре 25°С без конденсации влаги — 1х10²

* Провода марки МГТФ, МГТФЭ, МГТФу, не указанные в ГОСТ, изготавливаются по ТТ или ТЗ заказчика

Вся продукция завода сертифицирована.Перечень изделий, имеющих сертификаты (декларации) соответствия, Вы можете скачать по данной ссылке: RAR архив (67 kb)

Ссылки по теме: Виды сертификации и применение знака соответствия

Выберите интересующий Вас продукт, нажмите , чтобы добавить его в Корзину заявок.

Для заказа оставьте заявку и мы свяжемся с Вами!

Загрузить каталог Бортовые провода и кабели

Марки

  • БИФ, БИФЭ, БИФЭЗ
  • БИФ-Н, БИФЭ-Н, БИФЭЗ-Н
  • БИФМ, БИФМЭ, БИФМЭЗ, БИФМ-Н, БИФМЭЗ-Н
  • МГТФ, МГТФу, МГТФЭ
  • МК 26-13, МКЭ 26-13
  • МП 35-110, МПЭ 35-110
  • МП 37-12, МПЭ 37-12
  • МПО 33-11, МПОЭ 33-11
  • МС(Э)(О) 16-13, МС(Э)(О) 16-33, МС(Э)(О) 26-13, МС(Э)(О) 26-33, МСЭО 16-13м
  • БПДО, БПДОЭ
  • МС 16-14
  • БС(Э)(О) 35-1298, БС(Э)(О) 36-1398, БС(Э)(О) 36-1498 (аналоги проводов 55РС02, 55РС12, 55РС32)
  • БП-37-1499, БПЭО-37-1499, БП-36-1399 (аналоги проводов по стандартам EN 2267, EN 2714)

Провод МГ

Особенности конструкции:

Чтобы изготовить провод МГ марки, используется медная проволока ММ марки (мягкая). Провод скручен правильной скруткой. Скрученность соседних повивов осуществлен в диаметрально противоположные стороны. Скрутки верхних повивов направлены влево.

Если говорить о проводах, у которых сечение 1.5-16 мм кв, которые используются для антенн, то их изготавливают на основе проволоки из меди МТ марки (твердая). Условия применения Медный неизолированный гибкий провод МГ марки находит свое применение в различных установках и устройствах электротехники и в качестве антенн.

Провод МГ: параметры

  • Диапазон рабочих температур от -60 до +55°С
  • Диапазон атмосферного давления, при котором возможна эксплуатация, от 0,0133 кПа до 294 кПа
  • Климатическое исполнение провода — В, категория размещения 2, ГОСТ 15150-69
  • Провод выдерживает воздействия таких природных явлений, как роса, иней, дождь, морской туман, солнечное излучение, песок, плесневые грибы
  • Строительная длина проводов сечением, не менее

от 1.5 до 6.0 мм кв — 50м; от 10.0 до 25.0 мм кв — 2000м; от 35.0 до 70.0 мм кв — 1000м; 95 мм кв — 500м

  • Строительной длиной проводов сечением 10 и 16 мм кв, которые изготовлены из твердой проволоки, считается длина не меньше чем 50 метров
  • Провода могут прослужить не меньше чем 10 лет

Область применения

Такие характеристики и размерный ряд позволяют применять МГТФ для решения ряда задач. Рассмотрим подробнее, для чего он нужен.

Радиолюбители и профессионалы уже давно поняли назначение и возможности МГТФ. Поэтому используют его характеристики по максимуму – теплостойкость и устойчивость к трению данной марки позволяют использовать провод как внутри электронных устройств, так и снаружи, пропуская его через кабельные вводы или технологические отверстия.

В устройствах, где присутствуют источники повышенной температуры – ТЭНы, спирали, электронные компоненты, которые сильно греются, теплостойкость фторопластовой изоляции позволит не беспокоится о её целостности.

Благодаря этой же характеристике некоторые любители применяют сам провод в качестве нагревателя. Примером этого служит использование МГТФ для обогрева руля или подогрева сидений.

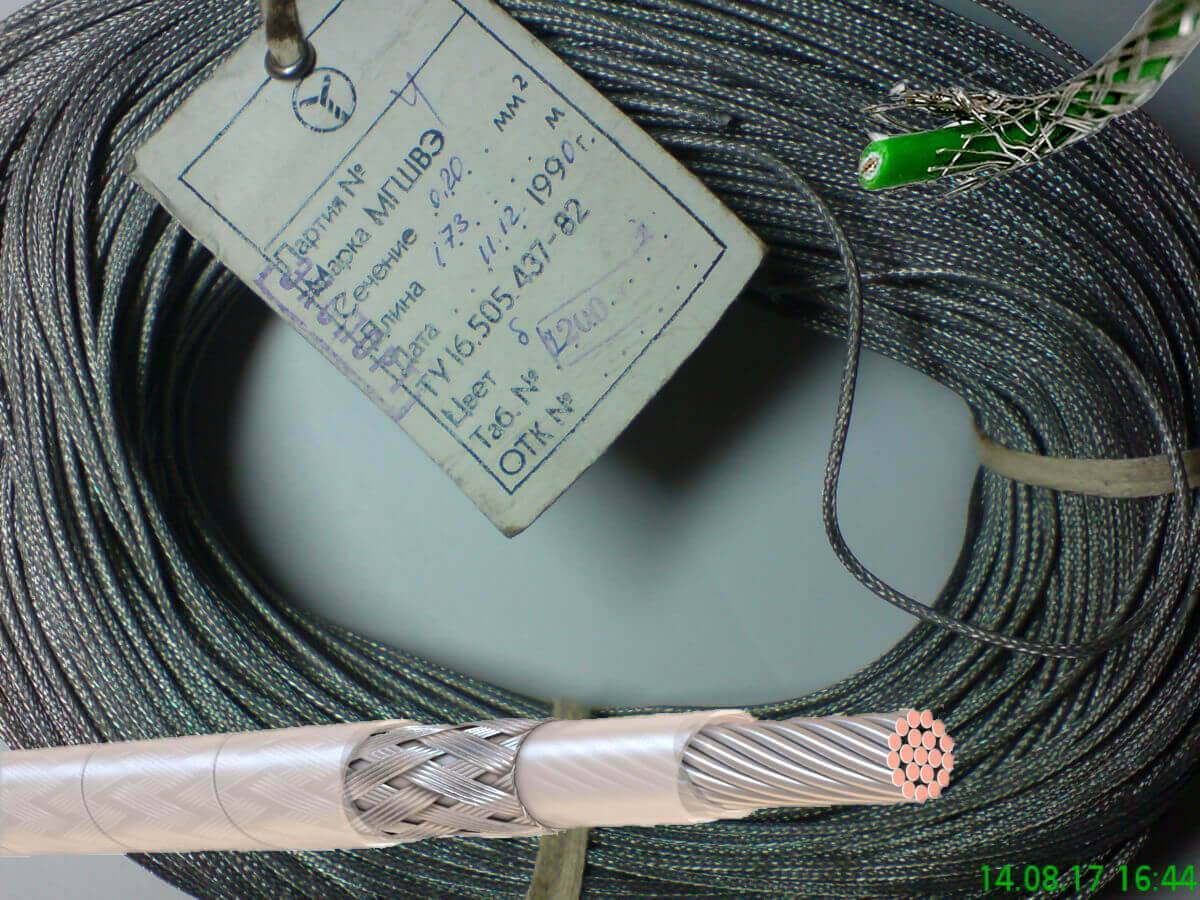

Особенности конструкции

Для конструкции провода МГШВ характерно то, что он производится с площадью поперечного сечения от 0,12 кв. мм до 1,5. Жилы луженные, это предохраняет их от окислений и улучшает качество контакта. Покрытие из шелка улучшает изоляционные свойства, при этом не ухудшает подвижность и гибкость провода.

Экран также выполняется из луженных медных жил диаметром не менее 0,15 мм. Он служит дополнительной механической защитой, но главное его свойство – защита от электрических помех. Экран предохраняет от искажения сигнала, которые происходят под воздействием электромагнитных помех.

Жилы могут быть различных цветов – это нужно для удобства при монтаже и обслуживании радиоэлектронного устройства. Пример цветов изоляции МГШВ и их буквенных обозначений:

  • Белый или серый – Б.
  • Желтый, оранжевый, фиолетовый – Ж.
  • Розовый, красный – К.
  • Синий или голубой – С.
  • Зеленый – З.
  • Коричневый – Кч.
  • Черный – Ч.

Расшифровка маркировки

В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:

  • М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
  • Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
  • Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
  • В – материал второго слоя изоляции – ПВХ.
  • Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.

Что такое провод МГТФ: описание, технические характеристики и область применения

При монтаже проводов в помещениях, устройствах и блоках с высокой либо низкой температурой окружающей среды подбирается вариация, устойчивая к этим показателям. О такой возможности данная статья.

Расшифровка маркировки

  • М – монтажный, Г – гибкий, Т – теплостойкий, Ф- фторопластовый изолятор.

Именно фторопласт, защищающий токопроводящие жилы, имеет отличные тугоплавкие показатели, морозоустойчив, не восприимчив к органическим растворителям, жирам и пр.

Несколько разновидностей провода МГТФ:

  • МГТФЭ – с экранирующей оплеткой из медных проволок. Применяется для снижения влияния посторонних электромагнитных помех. В зависимости от назначения, в своей структуре имеет одну, две и более жил.
  • МГТФС – дополнительное преимущество в виде силиконовой оболочки.

Эти и другие модификации провода МГТФ применимы в самых сложных электромонтажных случаях.

Особенности конструкции

Провод МГТФ состоит из одной или нескольких медных посеребренных жил, покрытых изоляцией из фторопластовой пленки. Если с последующей термообработкой, для защиты от влаги, то в аббревиатуру добавляются буквы «МС».

Технология изготовления провода МГТФ (ТУ 16-505.185-71) придает изделию надежную проводимость, высокую эластичность (класс гибкости 5-ый либо 6-ой), теплостойкость, возможность применения в любых климатических зонах, как в воде, так и на суше.

Описание характеристик

Строение провода МГТФ сочетает в себе идеальные характеристики, надежность и безопасность. Подробнее:

  • при напряжении переменном до 250 В частотой до 5000 Гц, напряжении до 350 В постоянного тока;
  • УХЛ (вид исполнения для умеренного и холодного климата);
  • электросопротивление изоляции одного метра провода минимум 5 Мом;
  • температурный режим от минус 60ºС до плюс 220ºС;
  • напряжение переменного тока частотой 50 Гц при испытании – 1500 В;
  • не восприимчив к вибрации, нагрузкам линейным и ударным, а так же к шумам акустического характера ;
  • эксплуатация при относительной влажности не более 98% при температуре до 25º С;
  • атмосферное давление от 0,67 кПа и до 295 кПа;
  • заявленный срок службы провода МГТФ 20 лет (при выполнении условий эксплуатации), но при нестандартных ситуациях оговаривается три года.

В виду маленького сечения токопроводящих жил (от 0,03 мм2), МГТФ применяется в современных электронных устройствах. Вес провода МГТФ рассчитывается специалистами и обусловлен разными факторами, например, количеством и сечением жил, применяемой изоляции и др.

Область применения

Несколько полнее о том, где применяется…

Читайте также  Как проводить противопожарный инструктаж на рабочем месте?

Благодаря конструкции и техническим характеристикам, МГТФ оптимален при электромонтаже как внутри помещений, так и снаружи, применим при широких диапазонах температуры окружающего воздуха, вплоть до жаркого климата, устойчив к агрессивной среде, высоконадежный в нестандартных условиях.

Может применяться, в том числе, в нагревательных приборах, а так же в качестве самого нагревателя. Спектр применения необычайно широк.

Лучшие производители

МГТФ производится и реализуется предприятиями: ООО «Камский кабель», г. Пермь, АО «Сибкабель», ООО «ХКА», г. Томск, АО «Завод «Чувашкабель», г. Чебоксары.

Если же электромонтаж производится при более благоприятных окружающих условиях, то МГТФ можно заменить другим вариантом электропроводника, с более подходящими, для поставленной задачи, параметрами.

  • МГШВ (ТУ 16-505.437-82).

М- монтажный, Г-гибкий, с медной жилой, Ш- двухслойная обмотка полиэфирных нитей, В- поливинилхлоридная изоляция.

Температурный режим применения от минус 50ºС до плюс 70ºС, меньший класс гибкости.

РК- кремнийорганическая резина(основной изолятор), Г- гибкий с медной токопроводящей жилой, М- оплетка из стекловолоконных нитей.

Температурный режим применения от минус 60ºС до плюс 180ºС, неустойчив к агрессивным маслам и средам, срок эксплуатации 8 лет.

Характеристики провода МГТФ

Монтаж проводки в помещениях с повышенной температурой, внутри нагревательных элементов и прочем всегда вызывает проблемы. Ведь изоляция при нагреве начинает плавится и разрушаться. Из этой статьи вы узнаете об одном из проводников, который с легкостью перенесет жару. Далее речь пойдет о том, как устроен провод МГТФ и какие технические характеристики он имеет.

Расшифровка маркировки

В маркировке указан состав проводника – это справедливо для отечественной продукции. Вот как расшифровывается маркировка провода МГТФ:

  • М – монтажный;
  • Г – гибкий;
  • Т – теплостойкий;
  • Ф – изоляция из фторопласта.
  • Экранированная версия имеет маркировку МГТФЭ. Он нужен для защиты линии связи от наводок при работе около источников сильных электромагнитных полей. Экран выполнен из луженной медной проволоки, для исключения коррозии. Может содержать больше 1 жилы, что отражено на картинке ниже.
  • МГТФС – покрыт дополнительной оболочкой из силикона.

Такой материал как фторопласт является хорошим диэлектриком. Также есть варианты МГТФ не с медной, а с серебряной жилой. Наличие различных модификаций значительно расширяет область применения провода.

Особенности конструкции

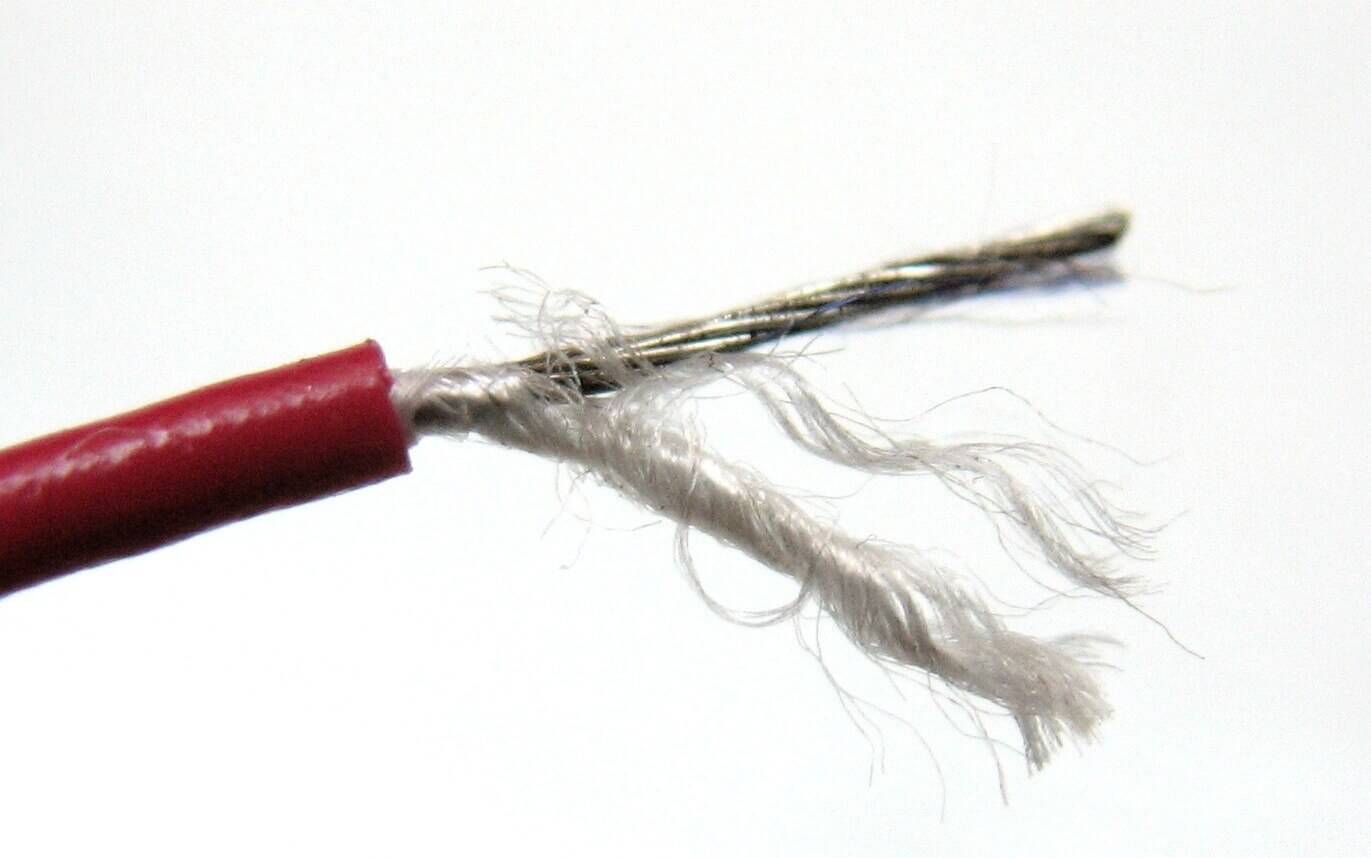

Теперь, когда мы знаем из чего состоит провод МГТФ, давайте подробно рассмотрим его конструкцию.

Проводником здесь служит гибкая медная жила из набора свитых 14 и больше медных проволочек, класс гибкости которых – 5 или 6. Поверх жилы навит слой изоляции из фторопласта. Структура навивки изображена на рисунке ниже.

Для укрепления краев такой изоляции, чтобы она не расплеталась, МТГФ подвергается температурной обработке. Его маркировка может быть дополненной аббревиатурой МС.

Изоляция достаточно плотная, но не сковывает подвижность провода МГТФ, он легко выдерживает многократные самые сложные изгибания. При этом материал подобран так, что провод не только устойчив к нагреву, но и не перетирается. Где это нужно мы расскажем позже.

Описание характеристик

Технические характеристики провода МГТФ соответствуют конструктивным особенностям. Он сделан так, чтобы подходить для решения большого диапазона задач.

  • Номинальное напряжение переменного тока 250 В, при частоте до 5 кГц, а для постоянного тока – 350 В.
  • Электрическое сопротивление изоляции не менее 5 МОм, при измерении на отрезке провода в 1 м.
  • Климатическое исполнение – УХЛ (умеренный и холодный климат).
  • Диапазон рабочих температур – от -60 до +220 градусов Цельсия.
  • Допустимая относительная влажность воздуха – 98% при температуре 25 градусов Цельсия.
  • Диапазон допустимых пределов атмосферного давления – от 0,67 кПа до 295 кПа.
  • Испытывается напряжением 1,5 кВ, частотой 50 Гц.
  • Устойчивый к вибрациям, ударам, линейным нагрузкам и воздействию акустических шумов.
  • Срок службы при соблюдении рекомендуемых условий – не менее 20 лет, хотя в некоторых источниках указано 3 года, возможно принимаются во внимание другие внешние факторы.

    Важно: провод МГТФ изготавливается по ТУ 16-505.185-71.

    Еще одна интересная особенность у МГТФ – это то, что в его диапазоне присутствуют малые сечения: от 0,03 до 2,5 кв. мм. Это позволяет его использовать для соединений внутри электронных устройств. Ниже вы можете ознакомиться с таблицей сечений.

    Вес провода МГТФ зависит от ряда факторов: площадь поперечного сечения, количества жил, наличия экрана и пр.

    Область применения

    Такие характеристики и размерный ряд позволяют применять МГТФ для решения ряда задач. Рассмотрим подробнее, для чего он нужен.

    Радиолюбители и профессионалы уже давно поняли назначение и возможности МГТФ. Поэтому используют его характеристики по максимуму – теплостойкость и устойчивость к трению данной марки позволяют использовать провод как внутри электронных устройств, так и снаружи, пропуская его через кабельные вводы или технологические отверстия.

    В устройствах, где присутствуют источники повышенной температуры – ТЭНы, спирали, электронные компоненты, которые сильно греются, теплостойкость фторопластовой изоляции позволит не беспокоится о её целостности.

    Благодаря этой же характеристике некоторые любители применяют сам провод в качестве нагревателя. Примером этого служит использование МГТФ для обогрева руля или подогрева сидений.

    Лучшие производители

    Провод МГТФ производится такими предприятиями как:

    • ООО «Камский кабель», Пермь;
    • АО «Сибкабель», ООО «ХКА», Томск;
    • АО «Завод «Чувашкабель», Чебоксары.

    Если вам не удалось найти МГТФ может посмотреть его аналоги:

  • МГШВ – монтажный гибкий провод в шелковой и ПВХ изоляции. Отличием является меньший диапазон температур, а именно до +70 градусов Цельсия.
  • РКГМ – провод в оболочке из стеклотканевых нитей, больше подходит для монтажа проводки, чем для использования в электронике, хотя для подключения тэнов в нагревателе подойдет идеально.

    На видео ниже подробно рассказывается о том, где применяется данный провод и как с ним работать:

    Теперь вы знаете, какие технические характеристики у провода МГТФ и как он устроен. Надеемся, предоставленное описание было для вас полезным и интересным!

    Провод МГТФ

    МГТФ провод ТУ 16-505.185-71

    Мгтф это провод состоящий из медной, гибкой многопроволочной токопроводящий жилы.

    Изоляция изготавливается из фторопласта.

    МГТФ покрыт противокорозийным защитным слоем.

    Хорошо зарекомендовал себя при монтаже в различных промышленных направлениях, в строительных и ремонтных работах.

    Температура при его использовании может достигать от минус 60 до плюс 220 градусов.

    Рабочее переменное напряжение до 250В частотой 5000 Гц или 350В постоянного тока.

    Расшифровка провода МГТФ: М — Монтажный, Г — Гибкий, Т — Теплостойкий, Ф — фторопласт (изоляция).

    Провод мгтф выпускается в широком диапазоне сечений: мгтф 0.03, мгтф 0.05, мгтф 0.07, мгтф 0.10, мгтф 0.12, мгтф 0.14, мгтф 0.20, мгтф 0.35, мгтф 0.50, мгтф 0.75, мгтф 1,00.

    Наша компания предлагает купить монтажный провод МГТФ от лучших Российских производителей кабельной продукции.

    Вся продукция сертифицирована и текущего года.

    Хиты продаж

    Хомут нейлоновый (кабельная стяжка) п редназначен для крепления или обвязки в жгут кабелей и проводов, крепления гибких гофротруб, а также других предметов к несущей поверхности или для соединения между собой. Такая стяжка используются при проведении электромонтажных работ, при монтаже структурированных кабельных систем, для бытовых нужд, а также в других отраслях народного хозяйства.

    Читайте также  Расцветка проводов интернет кабеля

    Провод МС, МСЭ: ТУ 16.505.083-78
    Диапазан температур эксплуатации от -60°С до +200°С
    Токопроводящая жила -нормальной прочности — из медных посеребренных проволок (медь, покрытая серебром)
    МС 16-13:
    М — Монтажный провод
    С — Сплошная изоляция из спекаемой пленки
    1 — Величина номинального напряжения (100 Вольт)
    6 — Максимальная температура эксплуатации (200.С)
    1 — Степень прочности токопроводящей жилы — нормальной прочности ( на разрыв и ломкость )
    3 — Порядковый номер разработки
    используется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов,
    например космостроение, высокотехнологических электроприборов и т.д.

    Вся продукция текущего года.

    Для внутри- и межблочного монтажа различной радиоэлектронной и электрической аппаратуры и работы на номинальное напряжение 250В переменного тока частоты до 5кГц или 350В постоянного тока.
    Варианты поставки: Бухта, Катушка.

    Вся продукция текущего года. Сертифицирована.

    Товары из раздела «Провод МГТФ» вы можете купить оптом и в розницу.

    Провод МГТФ – провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией. Представляет собой многожильный медный провод из скрученных медных проволок с внешней изоляцией из фторопласта. Медные жилы разделены на несколько проводников в отдельной изоляции (от 1 до 4 жил в кабеле). Чем больше проводников, тем выше гибкость кабеля МГТФ.

    Фторопластовая изоляция провода выполняется методом навивки фторопластовой пленки на жилу. Поэтому данный провод не является влагостойким.

    Условия эксплуатации

    Кабель МГТФ пригоден для эксплуатации в теплом влажном, жарком сухом и очень жарком сухом, жарком, умеренном и холодном климате. То есть, его можно использовать во всех регионах России. Максимальная температура эксплуатации не достижима в природе, даже в самом жарком регионе (+220 0 С), а минимальная составляет -60 0 С. Кабель не теряет своих характеристик при любых погодных условиях, в том числе, и агрессивных.

    Такие условия эксплуатации возможны благодаря фторопластовой оболочке кабеля. Фторопласт, он же тефлон, отличается хорошей морозостойкостью, тугоплавкостью, устойчивостью к органическим растворителям, жирам, химическим веществам (кислоты, щелочи и так далее). Фторопласт не меняет коэффициента диэлектрической проницаемости под воздействием температур и других внешних факторов. Так же, провода устойчивы к вибрационным, ударным нагрузкам, акустическим шумам.

    Минусом фторопластовой изоляции является ее высокая холодная текучесть – при постоянной механической нагрузке кабель может оголиться. Как уже было сказано выше, в данном исполнении изоляция кабеля не является влагостойкой. Кроме того, изоляция негативно переносит резкие перепады температур.

    Технические характеристики

    Кабель МГТФ, в зависимости от количества и сечения жил, может иметь следующие характеристики:

    • Класс гибкости: 5 – 6;
    • Электрическое сопротивление жилы: от 60 до 271 Ом/км;
    • Максимальный диаметр: от 0,56 до 1,9мм;
    • Масса: от 0,63 до 10,75 кг/км.

    Срок службы кабеля составляет 20 лет. МГТФ рассчитан на рабочее переменное напряжение 250В, частоту 5 кГц, постоянное напряжение 350В.

    МГТФ рассчитан на эксплуатацию при температурах от -60 0 С до +220 0 С, при относительной влажности не более 80%, при атмосферном давлении от 0,67кПа до 295кПа.

    Сферы применения

    Кабель МГТФ широко используется в разных сферах – в строительстве, промышленности, в быту, в авиастроении и судостроительстве. С одинаковым успехом его можно использовать как внутри, так и снаружи помещений.

    Провод МГТФ используется для неподвижной прокладки внутри коробов, соединяющих блоки, для соединения приборов, при монтаже разнообразных радиотехнических и электрических устройств. Сфера применения провода настолько действительно широка, особенно часто его используют в авиастроении.

    Особенности использования

    Наиболее важным моментом является зачистка провода – при неправильной зачистке может размотаться изоляция. Поэтому для зачистки провода используется специальное оборудование. Если же изоляция разматывается во всех случаях, это говорит о браке. Как и изменение цвета изоляции – с бело-розоватого на синеватый (брак вследствие нарушения условий хранения кабеля).

    Для лужения провода можно использовать обычный оловянно-свинцовый припой.

    Рекомендуется использовать кабель отрезками по 15 м.

    МГТФ провод – характеристики и сферы применения

    Провода МГТФ получили широкое распространение во всех сферах электроэнергетики. Благодаря своим уникальным свойствам и богатому спектру выпускаемой продукции такой провод можно использовать практически в любых электроустановках напряжением до 250В.

    Ограничением являются только повышенная влажность и быстрые перепады температур, но давайте обо всем по порядку.

    • Расшифровка и конструкция проводов МГТФ
      • Расшифровка названия проводов МГТФ
      • Конструкция проводов МГТФ
    • Технические характеристики на провод МГТФ
      • Механические характеристики на провод МГТФ
      • Электрические характеристики на провод МГТФ
    • Вывод

    Расшифровка и конструкция проводов МГТФ

    Прежде всего давайте разберемся с видами и соответствующей маркировкой проводов МГТФ. Тем более, что не один ГОСТ не нормирует данный тип провода. Он изготавливается по ТУ 16.505.185-71.

    Расшифровка названия проводов МГТФ

    Маркировка провода МГТФ может многое сказать знающему человеку о его конструкции и основных технических характеристиках. Поэтому наш обзор данного вида изделия следует начать именно с него.

    • Первая буква в маркировке отсутствует, а это указывает на то, что провод изготовлен из меди. Если бы это был алюминий, то первой бы шла аббревиатура «А».
    • Вторая буква в аббревиатуре «М». Это указывает на то, что провод монтажный. Кроме монтажных существуют еще установочные провода.
    • Символ «Г» относит данный тип провода к гибким. И это действительно так, ведь практически все виды провода относятся к пятому или шестому классу гибкости по ГОСТ 22483 – 2012.

    Обратите внимание! Между второй и третьей буквой аббревиатуры вы можете встретить букву «Л». Она говорит нам о том, что все жилы провода имеют лужение. Это значительно облегчает последующую пайку проводов. Кроме того, вы можете встретить там букву «С». Она говорит о том, что провод имеет жилу, выполненную из серебра.

    • Третья буква «Т» говорит о том, что изоляция нашего провода обладает теплостойкими свойствами. Это значит, что он может нормально эксплуатироваться в условиях, когда температура окружающей среды превышает 100⁰С.
    • Четвертая буква «Ф» указывает нам на тип изоляции провода. Это фторопласт. Этот материал имеет хорошие диэлектрические свойства, которые не изменяются при изменении температуры.

    Кроме этих четырех символов существуют определённые разновидности провода, которые обозначаются дополнительными символами. Например, символ «Э» указывает на то, что провод имеет экранирующее покрытие.

    Это защищает провод от электромагнитных излучений. Экран изготавливается из луженной медной проволоки из-за чего цена такого изделия значительно возрастает.

    Кроме того, вы можете встретить провода с аббревиатурой «ЭФ». Это говорит нам о том, что кроме защитного экрана, такой провод имеет оболочку из фторопласта, что значительно улучшает его механические характеристики.

    В некоторых случаях оболочка может быть нанесена на многожильные провода и без экрана. В этом случае маркировка провода просто содержит еще одну букву «Ф».

    МГТФ провода могут содержать еще аббревиатуру «МС». Она говорит о том, что фторопласт не только намотан на проводник, но еще и дополнительно спечен. Такой способ изготовления значительно повышает влагостойкие характеристики провода.

    После данных аббревиатур обычно следует цифровое обозначение. В первую очередь обозначается число жил. Если жила одна, то она не обозначается. Если жил две, три или четыре, то они обозначаются соответствующей цифрой.

    Последним значением является сечение провода. Оно может быть от 0,03 мм 2 до 2,5 мм. И тут многое зависит от количества жил провода. Как вы можете видеть на видео для проводов разного количества жил разное максимальное сечение одной жилы.

    Конструкция проводов МГТФ

    Теперь давайте рассмотрим конструкцию провода.

    Как вы понимаете она во многом зависит от модификации, поэтому давайте рассмотрим один из наиболее сложных в конструкции проводов МГТФЭФ:

    Он состоит из нескольких скрученных между собой проволок меньшего сечения.

    Для такого же провода, но шестого класса гибкости этот норматив составляет 0,31 мм.

    Кроме того, в навивке скрыта и еще одна опасность. При монтаже провода существует опасность того, что изоляция будет разматываться.

    Например, для проводов сечением до 0,05 мм 2 толщина изоляции составляет 0,12 мм, для проводов сечением до 0,35 мм 2 толщина изоляции будет равна 0,18 мм, а для проводов со спеченной изоляцией, этот параметр будет отличаться в большую сторону.

    Технические характеристики на провод МГТФ

    Если взять провод МГТФ и технические характеристики данного изделия, то условно их можно разделить на механические и электрические характеристики. Поэтому давайте рассмотрим их по отдельности.

    Механические характеристики на провод МГТФ

    Основные преимущества провода МГТФ связывают с его механическими характеристиками, но и основные недостатки связаны с этим параметром. Поэтому для начала остановимся на этом критерии выбора провода.

    • Для любого провода одним из важнейших параметров является его гибкость. Этот параметр определяется классом гибкости, который для проводов МГТФ составляет 5 или 6. Проводов с классом гибкости больше 6 не существует, что позволяет нам сделать соответствующий вывод.

    • Еще одним важным аспектом в пользу рассматриваемого вида провода должен стать диапазон температур, в которых провод МГТФ может нормально эксплуатироваться. Он варьирует от — 60⁰С до +220⁰С. Что для тех же проводов из винила с их максимальной температурой в +70⁰С, является просто недостижимым результатом.

    Обратите внимание! Хотя максимальная температура для провода указана в +220⁰С он может быть нагрет и до более высоких температур. Так температура самовоспламенения у него составляет 520⁰С. Но здесь есть одно но! Дело в том, что при температуре выше 260⁰С провод МГТФ начинает выделять такие токсичные соединения как перфторизобутилен, тетрафторэтилен, оксид углерода и фтористый водород.

    • Еще одним важным плюсом в пользу провода МГТФ является стойкость материала фторопласт-4, из которой выполнена изоляция и оболочка провода, к агрессивным средам. К таковым относят кислоты, щелочи, жиры и растворители. Кроме того, он морозостоек, тугоплавок и обладает неплохой стойкостью к ударным нагрузкам. Это позволяет монтировать провод вне помещений.

    • Но есть у данного провода и весомые недостатки. Прежде всего это влагостойкость, о которой мы уже упоминали. Провод можно эксплуатировать при влажности не выше 80%.
    • Еще одним весомым недостатком является невозможность использовать провод в помещениях с резкими перепадами температур. Это может привести к попаданию влаги под слой изоляции и снижению его изоляционных способностей.

    • Ну и последним, но не менее значимым отрицательным фактором, является текучесть изоляции. Это значит, что при наличии нагрузки на изоляцию провода она будет растягиваться. Это может привести к уменьшению ее толщины, а иногда и к распутыванию изоляции.
    • Нельзя забывать и о том, что если вы собираетесь выполнять монтаж своими руками, то следует применять специальный инструмент для разделки провода. К минусам МГТФ это отнести нельзя, но в качестве дополнительного ограничивающего фактора вполне возможно.
    • Что касается цветового оформления жил провода, то здесь имеется только один вариант – бело-розовый. Это цвет фторопласта и дополнительное покрытие на него не наносится. Срок эксплуатации такого провода составляет не менее 20 лет.

    Электрические характеристики на провод МГТФ

    Но не только механические характеристики провода важны для нас при выборе. В первую очередь любой провод — это проводник электрического тока, поэтому его электрические параметры для нас как минимум не менее важны.

    • Но прежде чем рассматривать основные электрические характеристики, давайте более подробно остановимся на его номинальных параметрах. Итак, провод МГТФ предназначен для передачи электроэнергии с номинальным напряжением в 250В переменного тока и до 350В постоянного тока. Переменный ток может быть с частотой до 5кГц.

    • Одним из основных параметров для любого провода является его внутреннее сопротивление. Данный параметр определяет каковы будут потери электроэнергии в проводнике и понятное дело он напрямую зависит от сечения провода. Например, есть провод МГТФ и диаметр его 14 проволок равен 0,08 мм. Такой провод имеет сечение в 0,07 мм 2 и сопротивление в 271Ом/км, а провод сечением в 0,5 мм 2 имеет сопротивление в 39Ом/км. Согласитесь, разница существенная.

    • Следующим важным параметром является сопротивление изоляции провода. Для МГТФ данный показатель очень сильно зависит от влажности и в значительно меньшей степени чем у других проводов от температуры. Так при нормальных условиях сопротивление изоляции провода 1 метра длиной составляет 100000МОм. При температуре в 220⁰С данный параметр будет 10000МОм. А вот при влажности воздуха 98% при условии отсутствия конденсации влаги он составит всего 100МОм. Хотя и это отличный показатель.

    При приемке в эксплуатацию провод МГТФ должен проходить электрические испытания повышенным напряжением. Так провод МГТФ должен не менее чем 1 минуту нормально выдерживать напряжение в 1,5кВ. А вот для провода оснащенным экраном данный показатель снижен. Для него является нормой испытательное напряжение в 1кВ.

    Вывод

    МГТФЭ провод и его аналог без экрана может стать отличным решением для электроустановок, предназначенных для работы в особо жарких климатических зонах, а также для нагревательного оборудования. В большинстве случаев его используют для электрических соединений внутри электрических устройств, в авиастроении, судостроении и для прокладки сети освещения. Главное не допускать механических нагрузок на провод и не допускать его увлажнения.

    ПРОВОДА МОНТАЖНЫЕ ТЕПЛОСТОЙКИЕ С ИЗОЛЯЦИЕЙ ИЗ ФТОРОПЛАСТ

    ТУ 16-505.185-71

    МГТФ — на номинальное напряжение 250 В переменного тока частоты до 5 кГц, с многопроволочной жилой из медных проволок;

    МГТФЭ — то же, с экраном в виде оплетки из медных луженых проволок;

    МГСТФ — то же, что МГТФ, с жилой из серебряных проволок;

    МГСТФЭ — то же, с экраном в виде оплетки из медных луженых проволок.

    Вид климатического исполнения УХЛ.

    Пример условного обозначения двухжильного провода марки МГТФЭ сечением 0,12 мм 2 .

    Провод МГТФЭ 2×0,12 ТУ 16-505 185-71

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Конструкция, размеры, масса и электрические характеристики проводов приведены в таблице.

    Таблица

    Марка провода Число и сечение жил, мм 2 Число и диаметр проволок жилы, мм Электрическое сопротивление жил 1 км провода, Ом, не более Максимальный наружный диаметр, мм Расчетная масса 1 км провода, кг
    МГТФ 1×0,03 7×0,08 569,45 0,56 0,63
    1×0,05 10×0,08 398,69 0,62 0,86
    1×0,07 14×0,08 271,0 0,75 1,22
    1×0,12 24×0.08 174,4 0,87 1,95
    1×0,20 19×0,12 100,0 1,04 2,96
    1×0,35 19×0,15 60,0 1,19 4,25
    МГТФЭ 1×0,07 14×0,08 271,0 1,30 3,96
    2×0,07 280,0 2,10 8,64
    3×0,07 280,0 2,50 10,0
    1×0,12 24×0,08 174,4 1,60 6,35
    2×0,12 3×0,12 184,0 2,50 13,5
    184,0 3,00 16,0
    МГСТФ 1×0,03 16×0,05 610,0 0,60 0,77
    1×0,07 14×0,08 280,0 0,75 1,26
    1×0,10 21×0,08 185,0 0,85 1,79
    1×0,14 30×0,08 135,0 0,90 2,35
    МГСТФЭ 1×0,07 14×0,08 280,0 1,30 3,88
    2×0,07 295,0 2,10 8,33
    3×0,07 295,0 2,50 10,2
    4×0,07 295,0 3,20 11,8
    1×0,14 30×0,08 135,0 1,6 6,24
    2×0,14 140,0 2,5 12,8
    3×0,14 140,0 3,0 15,4
    4×0,14 140,0 4,0 18,0

    Строительная длина — не менее 15 м

    Электрическое сопротивление изоляции 1 м провода — не менее 110 5 МОм.

    Испытательное напряжение переменного тока частоты 50 Гц — 1500 В (МГТФ, МГТФЭ) и 1000 В (МГСТФ, МГСТФЭ).

    Провода стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.

    Провода предназначены для работы в диапазоне температур от минус 60 до 220 °С.

    Провода стойки к воздействию относительной влажности воздуха до 98% при температуре до 25°С, пониженного до 0,67 кПа (5 мм рт. ст.) и повышенного до 295 кПа (3 кгс/см 2 ) атмосферного давления.

    Срок службы — не менее 20 лет; 95%-ный ресурс — 5000 ч.

    СПРАВОЧНЫЕ ДАННЫЕ

    ТУ16-505.185-71 действуют без ограничения срока, с восемнадцатью изменениями.

  • Алексей Бартош/ автор статьи
    Понравилась статья? Поделиться с друзьями:
    Gk-Rosenergo.ru
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
