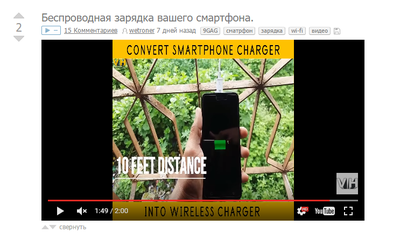

Как сделать беспроводную зарядку из проводной (простой)?

Видео взял с ютуба, вдруг кого заинтересует, идея очень достойная. www.youtube.com/watch?v=C2XadFEKUok

Как сделать беспроводную зарядку из проводной (простой)?

Как сделать беспроводную зарядку для любого телефона.

Видео взял с ютуба, вдруг кого заинтересует, идея очень достойная.

Комментарии 70

10 баксов стоит красивая аккуратная кроватка и вставка в телефон у китаезов.
вставку распотрошил и подключил внутри проводами к питанию, чтобы не занимать разъем USB

Приклоняюсь перед такими людьми, технология не нова НО ОЧЕНЬ-ОЧЕНЬ актуальна сейчас, куда правительство смотрит ? Почему таких людей не отыскивают и не продвигают ?

нефть еще не продали, да и чубайс кушать хочет

Приклоняюсь перед такими людьми, технология не нова НО ОЧЕНЬ-ОЧЕНЬ актуальна сейчас, куда правительство смотрит ? Почему таких людей не отыскивают и не продвигают ?

как бы отстреливать не начали, скажут что попытка подорвать экономику страны и к стенке))))

Да, точно один уже был с Ёмобилем ))))

Кто-то тут предлагал запитать лампочку Ильича по этой схеме…
Так вот всё давно уже сделано. Журнал «Юный техник», 80-е годы, Катушка Томпсона, занимательная физика. Только там катушка пару тысяч витков была…

надо вмонтировать такое в кредл-держалку в машине, жаль у меня телефон с несьемной крышкой, жалко курочить, а старый с металлической крышкой

парень молодчик смотрю все его видео

таким людям — ДОРОГУ! молодец!

мне особенно понравилось слово акцент и ударение «…АванТюристов…» … ржу немогу

160 мм вот это сила! Проводная зарядка дает 1А, а хорошая — 2А. Мой телефон такую не примет, скажет — подсоедините оригинальный девайс. Автомобильная зарядка тоже работает на частотном принципе, при неуверенном приеме забивает помехами прием. Нужно больше эффективности…

мало кто знает что если увеличить мощность или частоту этой зарядки то электромагнитные волны могут достичь электрической схемы телефона, что телефону не понравиться.

ага, а еще могут достичь головы или потомства :)))))

что-то мало 70кГц. До 1 МГц поднять бы. КПД повыше будет. Полевики такую частоту нормально держут. И катушку можно не плоскую делать, а цилиндрическую многослойную и объект зарядки внутрь класть, ну или заезжать )))
Мощность можно передавать зверскую. Гуглим индуктивные печки.

я начало слушал слушал, слушал слушал, до сути терпения не хватило до слушать, закрыл нафиг и листал дальше.

под в/в линией контур мотнуть и таскать эл/энергию)

Да там и так напряженность зверская. Можно по подкидывать мобилку, чтоб зарядилась )))

Всегда интересовался такими задумками впринципе можно в машине замутить, видел давно что задумки по тв показывали по такой системе электро мобили зарежать подъехал типо парковки и зарежаешь, но чёт интересней кулибины которые машини запровляют из своего топлива зделаного из покрышек пластика самогона картошки и дров:))

КПД низкий, а влияние на человека заметное. При большой мощности. Люди тоже на электричестве работают.

у тебя сотовый есть? угадай, какую мощность ты к голове подводишь? как ты еще жив то до сих пор?

Одно дело сотовый, другое — автомобиль. Ничего, что порядок мощности различается на 7 порядков.
А мощность современных сотовых по европейским стандартам не более 2мВт.
Кстати, в микроволновке 2,4ГГц и около 2КВт. Слабо голову засунуть )))

…мда, что тут скажешь… книги похоже не для умных

Всегда интересовался такими задумками впринципе можно в машине замутить, видел давно что задумки по тв показывали по такой системе электро мобили зарежать подъехал типо парковки и зарежаешь, но чёт интересней кулибины которые машини запровляют из своего топлива зделаного из покрышек пластика самогона картошки и дров:))

зарежаешь запровляют зделаного
мои глаза… )))
кто-то школу дико прогуливал, похоже ))

Надо на работе замутить)

Оно то прикольно. Вот на старой нокиа зарядка имеет такой же разъем как на аккумуляторе. Втыкнул в кейс и заряжается. Просто контакт. Тож безпроводная получается )))

Судя по этому видео, проще просто контакты вывести на заднюю крышку и тупо класть на ответную часть…получается почти полубезпроводная зарядка!

для зарядки автоаккума придется мотать мега-контур да и токи будут гигантские, не уследишь — сваришься

над местом парковки контур мотануть сипом 120, на крыше 95))) и в путь)

над местом парковки контур мотануть сипом 120, на крыше 95))) и в путь)

попутно можно токами Фуко машину греть в -60 )))

проблема прогрева сама собой решилась)

че у нас там в снипах про эл магнитное излучение в жилом помещении?
под подушку такую зарядку надо класть, чтоб телефон долго не искать.

блин Тесла давно уже всё придумал)))

АХАХа в проекте у него перевести телевизор в режим безпроводного питания АХАХА самто понял что сказал ?
лампочку в сортире переведи сначало в режим безпроводного питания . Чтоб мимо толка не ссать )))

потребление современного LED телевизора находится в пределах потребления лампы накаливания )

я про это и говорю … пусть сначало лампочку в сортире запитает по воздуху а потом уже над телевизором эксперементирует )

запитать светодиодную лампу по воздуху не составит проблем

причём тут светодиодная … речь о лампе Ильича

у меня дома все лампы диодные. по 3-6Ватт

не фига се экономия поди какая )) сумрачно только ((
у меня всё проще, у меня счётчик в квартире стоит а в подъёзде.)) в экономии нет необходимости

гдеб такой ЖК найти 3-6вт потребляет который )

у меня то же счетчик в квартире, да вроде не сумрачно (светит каждая примерно на 30-40Ватт), точечные светильники… в одной комнате всегда горит 1 лампочка диодная, для собаки. ибо нас дома нет а возвращаемся поздно и что бы не страшно было оставляем на весь день ))

кому не страшно было ? чтоб собаки нестрашно было свет её оставляете чтоб горел? )))
у меня кот и в темноте норм ся чувствует. )
если счётчик в квартире то его очень просто, элементарно отключить ))) на время отключать его или совсем… много можно чё придумать чтоб он автоматически включался что палева не было… от звонка входного например. … в КВ посванили и счётчик автоматом на час включился ))
или можно придумать автоматическое отключение счётчика при повышении нагрузки.
когда кв. начинает много потреблять счётчик автоматически выключается и включается при снижении потреблении энергии.
вообщем когда счётчик дома стоит можно много чего интересного с ним придумать …))

во бля на свой айфон 6 сделаю. а то устал заряжать через провода. )))) баловство все это ни кому нах не нужное

так на айфоне шестом уже есть поддержка без проводной зярядки же…


нужное балавсто ! чел. пол суток потратил чтоб всё это намомать, снять видюху, для того чтоб добиться свечения светодиода на расстоянии 1мм. от контура )))
вторую половину суток будет руки отмывать от клея, или ещё от чего нибуть только ему известного чего…)

Лайфхак: как сделать из проводной зарядки беспроводную.

Дубликаты не найдены

Баяны

178K поста 12K подписчиков

Правила сообщества

Сообщество для постов, которые ранее были на Пикабу.

подобного рода хуета полностью нивелирует интернет как базу знаний, превращая его в помойку мозговых высеров

изолента не синяя. фейк.

Мне сетевой фильтр больше понравился. Никто не знает где такой взять ?

в микроволновке быстрее заряжается

И шапочку из фольги скрутить заодно, при радиусе действия в 15 метров

я из любопытства сделал подобное,но увы вообще не работает

я из любопытства сотворил подобное,но увы. не работает

Здравствуйте. Был ли этот пост на Пикабу? Пока совпадений не найдено.

#comment_74323711 то же самое видео, только с обрезкой

Видео вполне ок, если бы не один промах — выключатель розетки, в которую воткнули зарядку — остался выключен ;)))

Даладна, блять. И какая там потеря мощности была бы? Сколько бы заряжался Аккум на 6 А/ч? 300 лет? Заводские беспроводные зарядки хоть выглядят эстетично, не торчит всякое говно и сопли, только кабель похерили непонятно для чего. А вот про дистанцию тут явный пиздежь.

Qi. — стандарт, разработанный Консорциумом беспроводной электромагнитной энергии (Wireless Power Consortium, WPC) для индукционной передачи энергии на расстояние до 4см.

Типо какой-то домашний кулинжинеер-лайфкакер с помощью говна и палок проволчки и изолетны увеличил дистанцию зарядки до 15 метров, лол.

особенно магнит прихуяченный клеем.

Просто кабель по пизде пустили :D
Ну хотя бы это не опасно. Если какой-то дурачок повторит, то хотя бы дом не спалит.

я подобное из любопытства сотворил,кпд — 0,вообще не работает

Гугл незаметно подслушивает вас через микрофон. Вот как найти запись

Компания Google не скрывает того факта, что подслушивает своих пользователей, но она это, мягко говоря, и не афиширует.

Гугл не только записывает разговоры, но и хранит их на собственных серверах. Причём робот «подслушивает» вас не только, когда смартфон включен, но и когда он просто лежит себе рядом с вами, например, на рабочем столе.

Читайте также  Негорючий кабель канал для электропроводки

Зачем это нужно Google? В компании объясняют подслушивание необходимостью сбора и анализа информации, которая впоследствии поможет алгоритму подобрать для вас рекламу соответственно интересам. Звучит не так уж и страшно, но!

Во-первых, личная информация может попасть в чужие руки, если кто-то взломает ваш аккаунт;

Во-вторых, случись у вас какой-либо конфликт или просто недопонимание с властями, ваши разговоры компания обязана будет передать в соответствующие органы;

В-третьих, откровенно говоря, «подогнанная» под интересы пользователей реклама часто совершенно не попадает под эти самые интересы и только зря раздражает пользователя. В этом случае сбор информации становится просто бессмысленным.

Впрочем, к чести компании, Гугл не скрывает факт сбора личных данных, поэтому каждый может авторизоваться в своём аккаунте и почистить собранную там информацию.

Здесь ( https://myactivity.google.com/myactivity?restrict=vaa ) хранятся все данные с микрофона вашего телефона. Если тут пока ничего нет, значит, вы ещё не пользовались голосовым помощником, т. е. никогда не говорили: «ОК, Google».

А вот полное досье ( https://myactivity.google.com/myactivity ), которое на вас собрал Google, основываясь на том, что вы делаете в интернете.

Среди прочего, тут есть информация, где и когда вы были (точнее, ваш телефон); все, что вы искали в интернете; все странички, которые вы загружали. К счастью, удобная навигация позволяет быстро и без следа всё удалить.

Как сделать беспроводную зарядку для смартфона

Корпус устройства будет полностью изготовлен своими руками из ПВХ трубы.

Понадобится

  • Кусок тонкостенной ПВХ трубы.
  • Модуль беспроводной зарядки — http://alii.pub/5×4636
  • Мини USB — http://alii.pub/5x466v

Изготовление беспроводной зарядки своими руками

Кусок тонкой ПВХ трубы разрезаем вдоль. Разогреваем строительным феном до размягчения.

Распрямляем при помощи прямоугольного металлического или деревянного предмета. Размечаем на получившейся заготовке прямоугольник 10,5х6,5 см и вырезаем ножницами. Необходимо две таких заготовки.

При помощи циркуля размечаем углы под скругление.

Стачиваем углы при помощи наждачной бумаги.

Из тонкого пластика вырезаем полоски сторон.

Загибаем по окружности углов и приклеиваем к основанию при помощи суперклея.

Острым канцелярским ножом делаем прорезь под мини USB. Вклеиваем розетку в корпус.

Приклеиваем катушку модуля беспроводной зарядки ко второй пластиковой заготовке.

Припаиваем контакты от модуля зарядки к разъему мини USB, изолируем термоусадкой.

Закрываем корпус, фиксируем клеем.

Подключаем блок питания 5 В к модулю беспроводной зарядки.

Беспроводная зарядка готова. Теперь, если на нее положить телефон обладающей функцией беспроводной зарядки, то он начнет заряжаться.

Смотрите видео

Беспроводная зарядка на телефон своими руками – быстро и просто

В мире уже не осталось людей, которые не пользуются мобильными телефонами. Одним из недостатков современного смартфона и планшета является слабая автономность работы. То есть одного заряда батареи при активном использовании хватает на 1 день (максимум 2). При такой частой зарядке устройства немудрено, что будет быстро разбиваться разъем питания. Чтобы этого избежать, можно приобрести беспроводное зарядное устройство. Но, как правило, оно стоит довольно дорого. Что же делать, если не хватает денег? На помощь приходит беспроводная зарядка на телефон своими руками.

Немного теории

Думаю, объяснять, что такое беспроводная зарядка для телефона, нет смысла. Ведь это очевидно – это самое обычное зарядное устройство, которое работает без проводов. А вот вопрос, как оно работает, будет очень даже любопытным. Поэтому стоит немного окунуться в теорию и начальный курс физики.

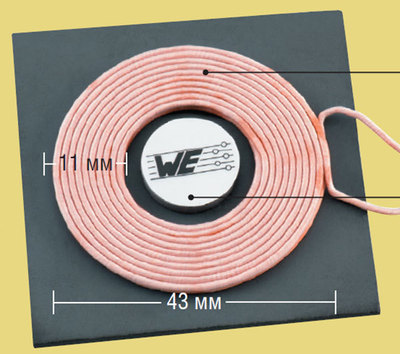

В основе технологии лежит использование индукционных катушек. Они могут работать как передатчик, так и в качестве приемника индуктивной энергии. То есть, если говорить простыми словами, одна катушка подключена к сети электропитания. Она возбуждается и создает около себя магнитное поле. Вторая катушка, попадая в радиус действия этого магнитного поля, также начинает возбуждаться и генерировать электрический заряд.

Все довольно просто и понятно. Из вышесказанного становится понятно, что беспроводное зарядное устройство не позволяет вам разгуливать с телефоном в руках в момент зарядки. То есть ограничения, которые есть в проводных ЗУ, действуют и на беспроводные ЗУ.

Более того, провод может иметь довольно большую длину (до 5 метров) и в этом радиусе вы можете спокойно перемещаться. А вот магнитное поле, образуемое индуктивной катушкой, как правило, не превышает 5 см. Поэтому единственное преимущество такого устройства заключается в том, что вы не будете разбивать сам разъем microUSB.

И здесь довольно спорный вопрос, стоит ли затея того. В принципе, заменить разъем microUSB в телефоне довольно легко и дешево. И если он качественный, то прослужит он довольно долго.

Поэтому покупка или изготовление беспроводного ЗУ лишь с целью экономии не будет рентабельной. Другой вопрос, если все зависит от эстетики или нежелания постоянно иметь дело с проводами: тогда приступаем к действиям. По сути, беспроводная зарядка для Андроида – это просто удобная подставка для телефона, которая имеет привлекательный вид и при этом заряжает батарею.

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

  • изготовление передатчика;
  • изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

  • Оправа на 5 см (максимум 7 см).
  • Медная проволока диаметром 1 мм (25 витков).
  • Транзистор – полевой IRF Z44.
  • Конденсатор – 10n.
  • Резистор – 10 Ом.
  • Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

  • Диод VD1 M4.
  • Конденсатор – 10n (нФ).
  • Конденсатор 100n.
  • Конденсатор 10u (10мФ).
  • Стабилизатор напряжения 7805 (на 5В).
  • Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см. Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс).

Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Читайте также  Противопожарный водопровод требования к трубопроводам

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Минусы самодельного БЗУ

Главный минус заключается в том, что такое зарядное устройство не позволяет использовать телефон во время зарядки. То есть вы не сможете отодвинуть гаджет дальше, чем на 5 см от БЗУ (беспроводного зарядного устройства).

Еще вам придется самостоятельно разбирать свой смартфон или планшет и добавлять в корпус хоть и небольшую, но все же схему с катушкой. Конечно, само собой разумеется, что после таких действий ни о какой гарантии не может быть и речи. Да и есть риск, что вы просто испортите устройство.

Еще одним недостатком является то, что подобные генераторы и передающие контуры создают довольно сильные магнитные поля (хоть и с небольшим радиусом действия), которые могут создавать помехи в сети электропитания или для акустических систем (если их расположить неподалеку от колонок или усилителя звука).

Кроме того, подобные самодельные устройства имеют довольно низкий уровень КПД (коэффициент полезного действия). То есть скорость зарядки будет довольно низкая, при этом потребление электроэнергии останется прежним (даже немного выше).

Стоит ли делать подобное устройство? Это вопрос личных предпочтений. Если вами руководит любопытство и жажда эксперимента, то вполне можно все выполнить со старым телефоном, который уже не жалко. Если же вам нужна экономия, эстетичность и удобство, то лучше использовать обычное ЗУ или покупать телефоны, которые уже с завода поддерживают БЗУ.

Беспроводная зарядка для телефона своими руками

С развитием современных технологий привычные проводные зарядные устройства теряют свою актуальность. Они имеют свои недостатки, которые делают их непрактичными. Пользователи часто сталкиваются с проблемами при их использовании, например, гнездо смартфона или другого девайса может выйти из строя или перетереться провод. Сегодня всё большее предпочтение отдается беспроводным зарядкам. Они применяются для подпитки аккумулятора различных электронных гаджетов. Цена на эти изделия разнится в зависимости от сложности схемы и производителя, выпускающего конкретную модель.

Принцип работы беспроводной зарядки

Представленное устройство нельзя назвать полностью беспроводным, так как оно в любом случае подсоединяется к электрической сети. Девайс, требующий подпитки аккумулятора, размещается сверху зарядки. Принцип её работы заключается в электромагнитной индукции. В аккумуляторную батарею поступает напряжение благодаря электромагнитному полю, возникающему в зарядном устройстве при протекании электрического тока по специальной индукционной катушке.

Недавно на рынке появились беспроводные зарядки для телефона

Компании производители современной электроники для таких моделей официально приняли единый стандарт беспроводного питания электронных устройств – Qi. Этим стандартом установлена мощность движения электрически заряженных частиц, подаваемая в катушку. Она составляет 5 Ватт.

Силовое поле может действовать на дистанции четырёх сантиметров. Оно возникает в том случае, когда передается сигнал о появлении одного из совместимых устройств. Эти сигналы оповещения смартфон может подавать с помощью функции ближней бесконтактной связи (Near Field Communication). Далее, энергия передается на аккумуляторную батарею благодаря току, возникающему под действием напряжения в обмотке, встроенной в заряжаемый девайс.

Мнение эксперта

Создание беспроводного зарядного устройства своими руками – не такая уж сложная задача. Все материалы и элементы несложно достать – пластик и проволоку для катушки, транзисторы и прочее можно отыскать в специализированных магазинах и даже на рынках. Главное – не пытайтесь сразу экспериментировать на новых смартфонах; для начала лучше потренироваться на старых моделях.

Из чего состоит стандартное зарядное устройство

Для самостоятельного создания бесконтактной зарядки следует учитывать перечень элементов, входящих в её состав. Так, генератор размещается на специальной плате. К нему подсоединен передающий контур, где возникает напряжение высокой частоты, воздействующее на приёмный контур заряжаемого устройства. При этом наведенное переменное напряжение выпрямляется, а затем сглаживается с помощью конденсатора. Узел стабилизации доводит его до значения, равного 5 Вольтам.

Как сделать беспроводное зарядное устройство для телефона своими руками

Фирменные устройства, предлагаемые в магазинах, имеют различную стоимость, которая не всегда доступна для обывателя. Иногда подходящим решением становится создание такого прибора своими руками.

Ну, уже из названия устройства становится понятно, что для передачи энергии гаджету не требуется подключения проводов

Из названия гаджета становится ясно, что для подачи электроэнергии к батарее смартфона не потребуется использование проводов. Этапы процесса подачи питания:

  1. Зарядка оснащается встроенной индукционной катушкой. Она продуцирует и передает энергию на катушку-приемник, имеющуюся в смартфоне. Обычно этот элемент находится над задней крышкой или аккумулятором.
  2. При приближении телефона к передатчику возникают высокочастотные электромагнитные колебания.
  3. Конденсатор и выпрямитель на основе маломощного полупроводникового диода обеспечивают аккумуляторную батарею энергией.

Для создания дистанционной зарядки от вас не потребуется наличие глубоких познаний в электронике. Подробные инструкции и схемы устройства имеются в общем доступе. Вашему вниманию предлагается одна из них.

Материалы и инструменты

Перечень элементов, которые понадобятся для создания зарядного устройства:

  • основа (плата) небольшого размера (на неё будут крепиться остальные составляющие);
  • катушка индуктивности, обладающая высоким сопротивлением переменному току должна иметь от 5 до 10 витков (диаметр провода равняется 1 миллиметру);
  • плёночный конденсатор, обладающий ёмкостью от 0,33 до 1 микрофарады;
  • два выпрямителя типа UF;
  • паяльник;
  • несколько полевых высоковольтных транзисторов, усиливающих напряжение до 10 Вольт;
  • два преобразователя тока с номинальной мощностью рассеивания до 1 Ватт;
  • припой (материал, применяемый при пайке и имеющий температуру плавления ниже, чем соединяемые элементы).

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками

Приступаем к процессу

Новичку рекомендуется не создавать сразу устройство для современной модели смартфона, а потренироваться на старом девайсе. Например, можно собрать зарядку для завалявшегося кнопочного телефона Nokia. Сам алгоритм действий делится на несколько этапов. В первую очередь следует создание передатчика, который станет самостоятельным элементом, а потом нужно перейти на разработку приемника, устанавливаемого в смартфон.

Схема беспроводного зарядного устройства довольно проста. Она содержит две катушки, представляющие собой приемник и передатчик, а также резистор и транзистор. Если Вы смогли подготовить все необходимые элементы, описанные выше, то сборка несложной бесконтактной зарядки займет не более 60 минут.

  1. Делаем катушку.

На кусок пластика размером до 10 см (или другой удобный материал) нужно намотать контур. Это делается таким способом:

  • длинный провод складывается вдвое;
  • на кусок пластика наматывается пять витков;
  • каждый виток следует закрепить по окружности при помощи клейкой ленты или клея;
  • край провода, который является сгибом, нужно отрезать, чтобы получилось два кончика;
  • все получившиеся концы провода (4 штуки) зачищаются;
  • конец первой обмотки подключается к началу второй или, наоборот, начало второй обмотки подключается к концу первой (в этом деле на помощь приходит кабельный тестер).

Схема беспроводной зарядки очень проста, состоит из двух катушек (передатчик и приемник), а также транзистора и резистора

Для работы мультиметром его следует переключить на режим проверки диода. Подносить его нужно к каждому концу намотки. При этом в одном случае устройство может реагировать, а в другом нет. Эти концы провода должны быть расположены с разных сторон. Их следует скрутить между собой и запаять. Оставшиеся два конца будут идти к транзисторам.

  1. Работа с паяльником.

Для дальнейших действий вам понадобится такой материал, как припой, а также сам паяльник и плата, служащая основанием. Этапы работы:

  • припаиваются два транзистора и диоды;
  • резисторы припаиваются одним концом к плате, а другим к диодам;
  • две обмотки контура нужно залудить, а затем подсоединить к устройству.
  1. Собираем приемник:
  • этот элемент имеет плоский вид. Катушка должна состоять из 25 витков проволоки толщиной от 0,3 до 0,4 мм. Каждый виток наматывается на пластмассовую основу и закрепляется клеем;
  • готовый контур следует аккуратно отделить ножом от основы, которая служила для намотки;
  • перед намоткой при подключении устанавливается высокочастотный кремниевый диод;
  • катушка прикрепляется сверху к аккумулятору. При этом конденсатор используют для сглаживания пульсаций напряжения;
  • приемник подключается к разъему зарядки или напрямую к аккумуляторной батарее. Но во втором случае измеритель заряда не будет работать. Этот вариант подойдет для тех девайсов, которые имеют неисправности с гнездом для зарядки;
  • в завершение нужно закрыть заднюю крышку телефона и испытать корректность работы полученного устройства.

Если изготовление передатчика занимает считанные минуты, то с приемником придется попотеть

Наиболее популярные модели беспроводных зарядок

Не каждый имеет возможность самостоятельно создать зарядное устройство. На сегодняшний день это не является проблемой, так как в продаже имеется множество модификаций подобных аксессуаров, выпускаемых под разными брендами.

Читайте также  Как защитить домашнюю электропроводку стабилизатором напряжения

Обзор характеристик наиболее популярных моделей беспроводных зарядок:

  • прибор Samsung PG920 разработан специально для таких моделей смартфонов, как S6 Edge и Galaxy S6. Имеется также совместимость гаджета с прочими устройствами. Он отличается быстрой зарядкой. Батарея может восполнить емкость до 100% в течение 2 часов;
  • RAVPower Wireless Charging Pad – это зарядка, являющаяся беспроводной в полном смысле этого слова. Она оснащена мощной батареей на 5 тыс. мА/ч. Такой ресурс достаточен для восполнения емкости аккумулятора нескольких девайсов, имеющих поддержку Qi-стандарта;
  • Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad – это модель девайса, которая отличается быстротой заряда аккумулятора. Её корпус выполнен из нескольких материалов, одним из которых является бамбук. Прибор не имеет светодиодов, оповещающих о процессе заряда. Их заменяет звуковой сигнал. Благодаря своей уникальности, изделие стоит не дешево. Его цена колеблется в пределах $40. В этой ценовой категории это лучшая зарядка, поддерживающая Qi-стандарт;
  • Wireless Charger PowerPort Qi Wireless Charging Pad от компании Anker – это надежное беспроводное устройство, имеющее стильный дизайн. Оно оснащено температурным датчиком, защищающим механизм от перегревания в процессе зарядки. Еще одним преимуществом модели является предохранение от перезарядки аккумуляторной батареи. В таком случае происходит экономия электроэнергии, а приспособление переключается в «спящий» режим. Стоимость аксессуара равна примерно $17;

Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении

Преимущества и недостатки беспроводных зарядок

Производители и владельцы представленных устройств выделяют такие их достоинства:

  • нет надобности в присоединении провода к смартфону;
  • практичность в применении;
  • возможность зарядки сразу нескольких телефонов;
  • отсутствие проводов, которые спутываются и со временем перетираются.

Недостатками беспроводных зарядок считаются такие факторы:

  • сравнительно высокая стоимость;
  • небольшая скорость процесса пополнения аккумулятора энергией;
  • часть подаваемого питания расходуется в виде тепла;
  • совместимость не со всеми смартфонами, например, для зарядки iPhone понадобятся дополнительные приспособления;
  • невозможность или неудобство использования заряжаемого девайса (при удалении от зарядного устройства процесс заряда прерывается).

Автор, специалист в сфере IT и новых технологий.

Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.

Изготовление беспроводной зарядки своими руками

Производители смартфонов соревнуются между собой, оснащая каждую новую модель какой-либо уникальной «фишкой». Так пользователям стали доступны телефоны с функцией беспроводной зарядки. Удобная, быстрая, она обещает максимальный комфорт при работе с гаджетом. Но, как правило, в комплект к смартфону она не идёт. Стоимость самой дешёвой модели начинается от 700 рублей, более или менее нормальная обойдётся в 2,5 тысячи рублей. И конечно, у пользователя возникает логичный вопрос: как сделать беспроводную зарядку своими руками? Оказывается, при желании и наличии некоторых деталей сделать это достаточно просто, но предварительно необходимо ознакомиться со всеми сопутствующими нюансами.

Узнайте, как правильно сделать беспроводную зарядку своими руками без усилий

Принцип работы

Беспроводное зарядное устройство позволяет заряжать аккумулятор телефона без подключения последнего к проводам. Мобильник укладывается на специальную подставку, где и происходит весь процесс.

Принцип работы заключается в передаче магнитного поля от передатчика к приёмнику. Второй в этом случае начинает генерировать напряжение, которое и заряжает аккумулятор.

Наличие встроенного приёмника можно посмотреть в характеристиках, если производитель указал поддержку стандарта Qi, то всё в порядке.

Принцип работы такой схемы беспроводной зарядки достаточно простой

Как сделать беспроводную зарядку самостоятельно?

Существует несколько вариантов выполнения работ, суть которых в итоге сводится к одному. Если расположить все элементы на чистой плате, прикрепить их паяльником и оснастить конструкцию дросселем, можно получить высококачественное устройство. Оно будет способно выдавать напряжение до двух ампер, работая надёжно и бесперебойно. Однако, если под рукой минимум материалов, стоит воспользоваться и более простой схемой. Чтобы выбрать наиболее подходящий вариант, стоит рассмотреть оба.

Передатчик: вариант №1

Прежде чем изготовить надёжное и качественное беспроводное зарядное устройство своими руками, необходимо приготовить:

  • плату;
  • дроссель с диаметром проволоки 1 мм, завёрнутой в 5–10 витков;
  • резисторы номинала до 1 Вт — 2 шт.;
  • транзисторы напряжением 10 вольт и больше — 2шт.;
  • диоды UF — 2 шт.;
  • конденсатор плёночный ёмкостью от 0,35 до 1 мкФ;
  • мультиметр;
  • паяльник и паяльные принадлежности.

Первым делом из длинного провода изготавливается контур. Для этого провод складывается пополам, при помощи пальцев или контура диаметром 5–10 сантиметров мотаются 5 витков. По всей окружности контур прочно скрепляется скотчем или клеем.

Сначала аккуратно намотайте 20 витков и затем скрутите провод

Далее, необходимо обстричь петлю, получившуюся в результате складывания провода пополам, получается 4 свободных конца. Их зачищают, выполняется подключение начала первой обмотки к концу второй, конца первой обмотки к началу второй. Определить, какой из концов с которым должен соединяться, поможет мультиметр. «Активные» концы спаиваются между собой, образуя среднюю точку. Именно она пойдёт к плюсу питания через дроссель. К свободным концам в дальнейшем будут присоединяться резисторы.

Собирается беспроводная зарядка для телефона своими руками в такой последовательности: припаиваются два транзистора, затем к ним диоды, к диодам, в свою очередь, резисторы. Концы последних распределяются между платой и диодами. Контур припаивается последним, предварительно выполняется лужение обеих отмоток.

Собранный таким образом передатчик для смартфона своими руками создаёт на первом контуре высокочастотное поле, которое на вторичном сглаживается конденсатором и стабилизируется приблизительно до 5 вольт.

Передатчик: вариант №2

Второй вариант подскажет, как сделать беспроводную зарядку для телефона более простым способом из минимума материалов. Потребуются:

  • медная проволока диаметром 0,5 мм;
  • два транзистора.

Проволока сматывается в сорок витков на оправу. Её необходимо подготовить заранее, основываясь на оптимальном диаметре в 7–10 сантиметров. После двадцатого витка делается отводка. К нему и концу катушки подключается по резистору, на этом устройство считается готовым.

Номинал базового резистора не критичен (22 Ом-830 Ом)

Передатчик следует поместить в корпус, на его роль прекрасно подойдёт коробка из-под дисков.

Приёмник

Если смартфон не оснащён встроенным приёмником, то потребуется потратить время и на его изготовление. Свой приёмник можно устанавливать не только на смартфон, но и на обычный кнопочный, так как тот подключается к аккумулятору.

Беспроводная зарядка для смартфона своими руками в таком случае потребует проволоки диаметром 0,3–0,4 мм. А также пригодится двухсторонний скотч и суперклей. Для удобства работу по созданию контура можно выполнять на пластиковой поверхности.

Отделите контур от пластмассового стенда, на который он был намотан

Приёмник состоит из 25 витков, плотно прижатых друг к другу. Чтобы в дальнейшем конструкция не сломалась, витки рекомендуется крепить на двухстороннем скотче и по мере увеличения площади заливать их суперклеем. Вместо двухстороннего скотча можно использовать обычный, приклеив его края к столу. Диаметр внутреннего отверстия катушки – 1 см, туда нужно заранее поместить заготовку нужного размера, вырезанную, например, из толстого картона. Потом её можно убрать.

Кроме проволоки, в состав приёмника входит кремниевый диод, маркировка которого особой разницы не имеет. Витки второй части беспроводной зарядки аккуратно отделяются от поверхности и подключаются к аппарату через диод.

Подключите контур к аккумулятору

Помимо того, как сделать беспроводную зарядку, стоит подумать и о способе её подключения. Приёмник может подсоединяться либо к аккумулятору, либо к разъёму для зарядного устройства. Второй вариант, как показывает практика, более предпочтителен.

Остаётся только закрепить сделанный приёмник на крышке смартфона и можно приступать к тестированию.

Также имейте в виду, что приведённая схема крайне примитивна и не имеет обратной связи, то есть согласования приёмника и передатчика. У неё большой уровень помех и паразитного излучения. Поэтому гаджет на площадку нужно класть медленно и аккуратно. Если положить его резко, то может выйти из строя контроллер заряда телефона.

Что стоит знать о самодельной зарядке?

Прежде чем узнать, как сделать самому беспроводную зарядку, стоит узнать следующее:

  1. Самодельное устройство без должного качества и соответствия элементов конструкции не будет обладать большой мощностью. Поэтому время заряда может увеличиться до 7 часов.
  2. Заряд происходит на расстоянии 4 сантиметров, гаджет в процессе должен лежать непосредственно на передатчике.
  3. При должном подходе к созданию беспроводной зарядки можно получить поистине отличный аксессуар, который выручит в случае поломки стандартного ЗУ или входа!
Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
