Шланг для проводки кабеля

Гофрированный шланг для проводки или просто гофра - это полая трубка специальной формы, защищающая провода от надломов и не допускающая их намокания.

Шланг для проводки кабеля

Гофрированный шланг для проводки – гарантия надежности устройства электросети

Гофра – это защита электрических проводов от возможных механических воздействий, от распространения огня, который может возникнуть при коротком замыкании элементов в сети. Это дополнительная изоляция силовых кабелей, исключающая вероятность поражения электрическим током, из-за повреждения целостности их изоляции. Каким может быть гофрированный шланг для проводки, его особенности и способы укладки, подскажет статья.

Материалы для изготовления

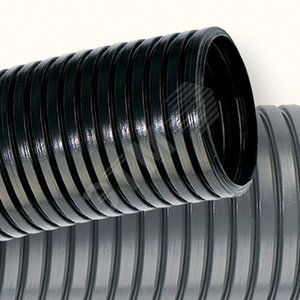

Гофрированный шланг для проводки или просто гофра — это полая трубка специальной формы, защищающая провода от надломов и не допускающая их намокания. По внешнему виду изделие представляет собой чередование колец: тонких и плотных широких, большего диаметра.

В разрезе – это трубка напоминающая гребенку с выступами. Такая конструкция гарантирует высокую жесткость от поперечных нагрузок, которую обеспечивают плотные наружные кольца, и гибкость от тонких внутренних колец.

Шланг гофрированный для проводки, может изготавливаться из:

  • Полиэтилена низкого давления. Этот материал имеет отличные пластические свойства – он хорошо гнется.
  • Полиэтилена высокого давления. Применяется для изготовления двухслойной гофры.
  • Полипропилена. Используется в монолитном строительстве, при укладке электропроводных каналов.
  • Поливинилхлорида — практически не горит.
  • Полиамида. Надежно обеспечивает защиту от влаги.
  • Металла. Имеет более высокие показатели на излом, устойчивость к низким температурам.

Его особенности представлены в таблице:

Совет: Чтобы избежать скопления в гофре влаги, ее следует монтировать с дренажом в нижней точке.

Виды и размеры гофры

Отличительные особенности, которые имеют гофрированные трубы для электропроводки, представлены в таблице:

Совет: Для облегчения затяжки в гофру проводов, следует использовать специальный зонд или стальную проволоку, расположенную внутри трубы.

Гофрированная труба различной длины в продажу поступает в бухтах: 15, 20, 25, 50 и 100 метров. Каждая бухта запечатывается герметично в специальной термоусадочной пленке. Материалом для нее служит полиэтилен, как на фото.

Жесткая труба выпускается длиной по 2-3 метра.

Диаметры шлангов колеблются от 16 мм до 63 мм.

Для прокладки электропроводов должны использоваться такие диаметры гофр:

  • Для проводов телефонной связи, сигнализации, осветительных приборов -16 мм.
  • Для выключателей и розеток — 20 мм.
  • При подсоединении щитков к распределительным коробкам — 25 мм.
  • Прокладка проводки между этажами – 50 мм.

Для определения нужного диаметра изделия необходимо:

  • В кусок трубы поместить провод или одновременно несколько, при необходимости.
  • Половина объема внутри гофры должна оставаться свободной.
  • Это составит диаметр гофрированной трубы.

Правильно подобранное изделие, позволяет монтировать телевизионные или компьютерные сети.

Назначение и принцип действия гофры из металла

Металлическая труба гофрированная для электропроводки, используется для:

  • Защиты электрических кабелей от механических повреждений: от стяжки или нагрузки грунта, особенно если они предназначены для подключения компьютеров, телефонов.
  • Прокладки проводов по сгораемым конструкциям: за подвесными потолками, в деревянном доме (см. Основные требования к электропроводке в деревянном доме).
  • Защиты проводки при параллельной прокладке или пересечении ее с трубо- или газопроводами.
  • Защита проводов в сильноагрессивных и запыленных средах.
  • Прокладка скрытой проводки, которую со временем понадобится заменять.

Совет: Чтобы заменять проводку в гофре, следует использовать много распределительных коробок. Это позволит делать протяжку проводов по прямой линии.

Металлические гофрированные трубы обладают устойчивостью к внешним нагрузкам.

Это объясняется несколькими факторами:

  • Их поверхность по площади больше, чем у труб с гладкими стенами.
  • Это уменьшает давление на квадратный сантиметр поверхности, и повышает несущую способность изделия.
  • Часть вертикальной нагрузки гофрированные трубы передают окружающему бетону или грунту. В этом случае, большое значение играет плотность прилегания наружной поверхности трубы и земли. При монтаже их с пустотами, возможно получение деформации изделий.

Гофра на трубе получается за счёт деформации стальной ленты специальными роликами. На меньшем диаметре трубы материал более тонкий, он легче изгибается. Это позволяет не применять соединительные фитинги. Утолщенные участки придают трубе большую жесткость.

Самозатухающая гофрированная труба

Основное отличие такого изделия – использование для ее изготовления самозатухающего ПВХ, предотвращающего возгорание кабеля при непредвиденном коротком замыкании. Это препятствует распространению огня, и прокладываемый кабель будет безопасным, что увеличивает уровень пожарной безопасности всему зданию.

Наиболее востребованные диаметры таких труб: 20 и 16 мм. Гофра для электропроводки самозатухающая, может прокладываться при температуре от (-5°) до (+60°). Механическая прочность изделия выше 125 Н / 5 см.

Преимуществами монтажа трубы являются:

  • Оптимальный вариант для устройства временной проводки.
  • Установка трубы своими руками выполняется легко и удобно, без лишних затрат средств и времени.
  • Безопасность использования.
  • Не боится химизации воздуха.
  • Экологически чистый материал.

Создавая сложные контуры из такого шланга, следует учитывать его характеристики:

  • Не расширяется при нагреве.
  • Пластичность, малый радиус изгиба.
  • Небольшой вес.
  • Несколько цветов, которые присутствуют в линейке всех производителей.
  • Высокая продольная и кольцевая жесткость, что очень важно для наружной, внутренней, подземной укладки.

Из-за гибкости материала, гофрированная труба для электропроводки самозатухающая из ПВХ, нуждается при монтаже в большом количестве элементов крепежа.

Способы прокладки электропроводки

В зависимости от конструкции дома, проводка может быть:

  • Скрытой под слоем штукатурки.
  • В слое штукатурки.
  • Под полом.
  • В каналах.
  • Подвеска на тросе.

Совет: В жилых домах необходимо всю электропроводку выполнять скрытую: внутри потолков, стен, полов. В этом случае, провода и их соединения не будет видно, что не повлияет на эстетичный вид интерьера.

Монтаж провода в гофре

Пошаговая инструкция проведения работ заключается в следующем:

  • Рулеткой отмеряется нужная длина шланга и отрезается канцелярским ножом.

Совет: При проведении операции, необходимо соблюдать осторожность – внутри трубы размещена проволока. Ее следует перекусить бокорезом, придерживая, чтобы предотвратить уход конца вглубь гофры.

  • Конец проволоки соединяется с кабелем. Для этого струна загибается крючком и пробивается край изоляции, что хорошо показывает видео. Альтернативный вариант – струна несколько раз оборачивается вокруг кабеля.
  • Место соединения изолируется, чтобы при протяжке проводника не цеплялись выступы гофры.

  • Свободный конец протяжки надежно фиксируется. В этом случае, можно протяжку прикрепить к дверной ручке, батарее или к любому неподвижному объекту, что позволит создать натяжение для удобства протягивания кабеля.

  • Провод затягивается на всю длину внутри гофры.
  • Гофра крепится на клипсах.

Особые случаи

Бывают нестандартные ситуации при проведении работ.

  • Из-за сильного натяжения, при протяжке проводника в гофру он отрывается. Для исправления ситуации нужно:
  1. Часть гофры с проводом отрезать и оставить.
  2. Проволоку соединить с концом кабеля.
  3. Закончить протяжку.
  4. Две части гофрированной трубы соединить изолентой.
  • Протягивание провода при отсутствии зонда. При этом конец проводника загибается на 180°, чтобы он свободно проходил по трубе, а затем изделие просовывается на всю длину гофры.
  • При отсутствии в комнате достаточного места для продевания кабеля длиной, например 25 метров, можно сначала его соединить со струной, выйти на свободное пространство или в подъезд, закрепить свободный конец проволоки к перилам лестницы и протянуть гофру на нужный размер.
  • Протягивание проводника в гофре по потолку, который предварительно был обшит гипсокартоном. В этом случае монтаж выполняется через штробы, предназначенные для установки светильников, с помощью обычной струны.
  • Прокладка в гофре кабеля с резиновой изоляцией. Особенность протяжки – большое трение между изоляцией проводника и стенками трубы. Для облегчения процесса можно использовать специальную смазку.

Из вышесказанного понятно, что гофрированный шланг для электропроводки – это надежная защита проводов от переломов, намокания, механических повреждений.
