Кабель для аналоговых видеокамер с питанием

Какой кабель использовать для видеонаблюдения — 2 лучших варианта.

Системы видеонаблюдения можно условно разделить на две большие группы — цифровые и аналоговые, или то что пришло после усовершенствований аналогового сигнала — AHD, TVI, CVI.

Кабель для подключения этих систем — это как раз таки то, на чем не стоит экономить. Практически половина успеха хорошего монтажа и качественной картинки могут зависеть от выбора кабеля.

    появилась рябь
    не доходит питание
    изображение «кривое» с искажениями и помехами и т.д.

Рассмотрим в начале какой кабель нужен для аналоговых систем и AHD.

Для того, чтобы получить картинку с любой видеокамеры и передать ее на видеорегистратор или монитор, необходимо минимум выполнить два условия:

    подать на камеру питание
    снять с нее видеосигнал

Удобнее всего это делать при помощи кабеля, в котором уже совмещены эти функции. То есть, присутствует коаксиал для передачи видеосигнала и тут же есть 2 провода питания — плюс и минус от блока в 12 вольт.

Собирать эти провода по отдельности, на сегодняшний день крайне нерационально и не надежно.

Еще не так давно самыми распространенными вариантами для этого были:

    кабель ШГЭС
    кабель ШВЭВ и ШВЭП

Если вы делаете систему видеонаблюдения, что называется «для себя», то эти марки не рекомендуется применять.

ШГЭС — это две и более жилы, которые идут в медной оплетке. По одному из проводников подается питание, под другому видеосигнал.

За счет очень низкой цены, много аналоговых видеосистем было построено этими проводами. Правда расстояние от блока питания до камер на основе такого кабеля не должно превышать 15-20 метров.

При использовании этого кабеля о таких параметрах как волновое сопротивление в 75 Ом просто забудьте. Однако на небольшие расстояния сигнал все же передавать можно.

Популярность данного кабеля еще объясняется тем, что при 4-х жилах по не задействованной жиле можно пускать звук.

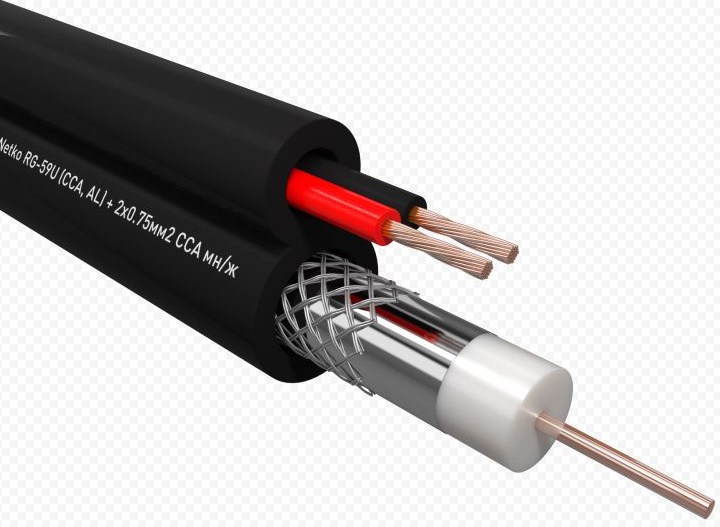

Наиболее правильный и самый популярный вариант для использования в аналоговых и AHD системах видеонаблюдения — это кабель КВК. Расшифровывается он как — Комбинированный Видео Кабель.

Он состоит из стандартного коаксиала с волновым сопротивлением 75 Ом. То есть, по конструкции — посредине медная жила, залитая вспененным наполнителем и снаружи оплетка.

Совместно с коаксиалом рядом идут два проводника питания. Самые ходовые сечения — 0,5мм2 и 0,75мм2.

Если видеокамеры качественные, то может и до всех 500м. Правда с увеличением расстояния встает вопрос с сечением.

При большом удалении камер, будет проблематично передать требуемые для питания 12В. Вот например таблица потерь напряжения для КВК при сечении 0,75мм2 в зависимости от удаленности камер и их мощности.

Кабель может иметь маркировку КВК-В (белого цвета) и КВК-П (черного цвета). Белого цвета предназначен для прокладки внутри помещений и зданий, а черного — для наружного монтажа на улице.

Однако имейте ввиду, что кабели одной марки, но разных производителей могут существенно отличаться по качеству. Речь в первую очередь идет о содержании меди в его жилах.

В качественных — красно-оранжевый, т.е. чистая медь. Помимо того, что она не окисляется и не ржавеет, процент содержания меди существенным образом сказывается на качестве картинки.

Вот сравните скрины с одних и тех же камер, но подключенных от кабелей с разным процентным содержанием меди в жилах.

Такие сети больше двух, трех лет, особенно на открытых пространствах, не служат.

Если вам тяжело «на глаз» определить содержание меди, то можно сделать по другому. Счищаете изоляцию на 3-4 см и подносите зажигалку к жиле.

Если она из чистой меди, то практически ничего с ней не будет, только обуглится. А вот если это обмедненный сплав с малым содержанием меди (так называемый ССА), то проводник просто сложится пополам.

При прокладке кабеля КВК не по фасаду дома, а между опорами на дальние расстояния, применяется разновидность КВК уже идущего в комплекте с тросиком КВК-Пт.

Когда таким образом тянете кабель на одну камеру, то это лучший вариант. Но если речь идет о нескольких камерах, то рациональнее будет натянуть один трос между опор, а уже к нему хомутами подвесить обыкновенный КВК-П.

Также как и для аналоговых, для цифровых камер необходимо:

    подать питание
    получить обратно цифровой пакет видеоданных

На сегодняшний день самым оптимальным для цифрового видеонаблюдения будет применение камер с функцией PoE. Формат PoE разрешает передавать и питание и сигнал по одному кабелю, используя один единственный разъем на основе коннектора RJ-45.

Для подключения таких цифровых систем не рекомендуется применять всего лишь двухпарный кабель UTP. Хоть он и дешевый, но не все стандарты поддерживают 4-х проводную систему передачи данных.

Поэтому здесь выбирать нужно 4-х парный кабель UTP ( LAN ). С помощью него можно передавать изображение на расстояние до 3км (при использовании усилителей).

Он идет восьмижильным, пятой категории Cat5e. Поддерживает передачу данных до 100 Мбит/с при использовании двух пар и до 1000 Мбит/с при четырех парах.

Перед покупкой также не помешает путем среза изоляции и самой жилы, проверить содержание меди внутри нее.

Для уличной прокладки требуется применять кабель UTP с черной изоляцией из полиэтилена стойкого к ультрафиолетовому излучению.

Вот таблица разновидностей кабеля UTP:

FTP кабель это разновидность UTP, в котором поверх жил идет экранированная фольгированная оплетка. Она улучшает помехоусточивость.

Есть еще разновидность STP. У него вместо фольги используется экранированная медная оплетка. Кроме того, защитный экран есть вокруг каждого цельного медного проводника.
Его применяют при большом количестве внешних помех.

Повысить дальность передачи данных по utp кабелю можно путем активных и пассивных усилителей. Один ставится возле регистратора, другой непосредственно у камеры.

При сверхбольших расстояниях — до 3км, монтируются активные.

При небольших — до 300м, пассивные усилители. Только имейте в виду, что для активных требуется отдельное питание.

В четырехпарных кабелях utp две пары используются для передачи цифровых пакетов данных (Link), а две пары для подачи питания, которые изначально не совсем на это рассчитаны.

Есть более дорогой, но качественный вариант сборки системы видеонаблюдения с оборудованием не поддерживающим PoE — это применение так называемого мультикабеля.

Плюс этого кабеля в том, что в нем отдельно идут два многожильных проводника, чаще всего сечением 0,5мм2 или 0,75мм2, по которым и подается напряжение питания 12 вольт.

Он идеально подходит при больших расстояниях и удалении камер от блока питания, но и цена здесь будет кусаться.

Поэтому самыми популярными и верными решениями при сборке систем видеонаблюдения на сегодня остаются 2 варианта:

Кабели для видеонаблюдения комбинированные

Найдено в категориях:

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-П-2×0.5м внешний (200м) (КВК-П-2×0,5М)

  • Код товара 2518693
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-П-2×0.75м внешний (200м) (КВК-П-2×0,75М)

  • Код товара 9219053
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-В-2×0.75м внутренний (200м) (КВК-В-2×0,75М)

  • Код товара 8426437
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-П-2×0.75м внешний (50м) (КВК-П-2×0,75М (50 м))

  • Код товара 3676183
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-В-2×0.75м внутренний (50м) (КВК-В-2×0,75М (50 м))

  • Код товара 1289483
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-В-2×0.5м внутренний (50м ) (КВК-В-2×0,5М (50 м))

  • Код товара 3556911
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-В-2×0.5м внутренний (200м) (КВК-В-2×0,5М)

  • Код товара 4200842
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Читайте также  Какой кабель использовать для ввода в дом от СИПа?

Кабель комбинированный для систем видеонаблюдения на базе РК 75-2-122 КВК-П-2×0.5м внешний (50м) (КВК-П-2×0,5М (50 м))

  • Код товара 7605871
  • Артикул —
  • Производитель Технокабель НН/КВК

Сделано
в России

С этим покупают Посмотреть

Кабель(провод) КВТ-П-2 2х0.35

  • Код товара 2354292
  • Артикул —
  • Производитель Паритет/Комбинированный кабель для систем видеонаблюдения

Сделано
в России

С этим покупают Посмотреть

Кабель(провод) КВК-П-2 2х0.75

  • Код товара 228450
  • Артикул —
  • Производитель Паритет/Комбинированный кабель для систем видеонаблюдения

Сделано
в России

Теперь витая пара СегментЛАН еще и огнестойкая

Исполнение FR для С.К.С. разных объектов строительства, включая больницы и детские учреждения.

Расширенная линейка PoE Plus коммутаторов от Бастион

Специализированное сетевое оборудование PoE предназначено для использования в системах IP-видеонаблюдения. Характеризуется высокой надёжностью работы, удовлетворяет все требования по электропитанию IP-видеокамер и обеспечивает качественную передачу информации в сети Ethernet.

Комбинированный кабель для систем видеонаблюдения

Кол. жил : 3
Метраж в бухте: 200м.
Применение: Для помещения

Кол. жил : 5
Метраж в бухте: 200м.
Применение: Для улицы

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для улицы

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для помещения

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для улицы

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для помещения

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для улицы

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для улицы

Кол. жил : 3
Метраж в бухте: 200м.
Применение: Для помещения

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для улицы

Кол. жил : 3
Метраж в бухте: 200м.
Применение: Для улицы

D внешний 6.5 мм, сечением жил 0,75кв. мм кабель для помещения

Кол. жил : 3
Метраж в бухте: 200м.
Применение: Для помещения

2х0,12+1Эх0,12 — кабель для улицы

D внешний 6.5 мм, сечением жил 0,75кв. мм кабель для помещения

Кол. жил : 4
Метраж в бухте: 200м.
Применение: Для помещения

Кол. жил : 4
Метраж в бухте: 305м.
Применение: Для улицы

Кол. жил : 2
Метраж в бухте: 100м.
Применение: Для помещения, Для улицы

Кол. жил : 2
Метраж в бухте: 100м.
Применение: Для помещения, Для улицы

Кол. жил : 2
Метраж в бухте: 100м.
Применение: Для помещения

Показано 1 — 20 (всего 29 позиций)

При построении кабельных сетей для видеосистем используется специальный кабель для систем видеонаблюдения, который имеет одну отдельную жилу в оплетке. Это позволяет передавать видеосигнал без потерь качества картинки. Толщина жилы влияет на качество и длину передачи сигнала.

Коаксиальный кабель для видеонаблюдения

Кабель для систем видеонаблюдения может быть одножильным, как антенный провод. Провод оснащен оплеткой, состоящей из тонкой металлической проволоки. Она препятствует созданию наводок и помех на сигнал. Внутренняя жила может быть многожильной или одножильной для более больших расстояний. Способен передавать сигнал на расстояние до 800 м без заметных потерь в качестве

Комбинированный кабель для систем видеонаблюдения с питанием

Комбинированный кабель для систем видеонаблюдения позволят передавать видеосигнал и питание камере. Состоит из одной экранированной жилы и нескольких жил без экрана.

Уличный кабель для видеонаблюдения и для помещений

Провод предназначен для прокладки на улице или в помещении. На улице используется оболочка из жесткого ПНД материала черного цвета. Для помещения – более мягкий провод из ПВХ светлого цвета.

  • Главная
  • О Компании
  • Как купить
  • Информация
  • Решения
  • Услуги
  • Контакты
  • Новости
  • Скидки
  • Новинки
  • Домофоны
  • Видеонаблюдение
  • Переговорные устройства
  • IP видеонаблюдение
  • Контроль доступа
  • Охранная сигнализация
  • Дополнительное оборудование
  • Расходные материалы
  • Оборудование снятое с производства
  • 383155958 vektorvideo
  • +7 (495) 23-22-333
  • +7 (495) 22-66-987
  • 8 (800) 555-38-53
  • Заказать звонок

Уважаемые посетители сайта www.vektor-video.ru, информируем Вас о том, что вся информация, представленная на нашем интернет ресурсе, а именно технические характеристики (включая описания товаров), фотографии и цены, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ. Обращаем Ваше внимание на то, что производители могут изменить параметры товара и не сообщить об этом нам. Для того чтобы узнать точные характеристики и цену товара, необходимо связаться с нашими менеджерами и получить подробную информацию.

© Вектор-Видео. Москва , Пресненский вал, д.26 . 2006-2021 Продажа и установка систем видеонаблюдения, домофонов и СКУД Копирование информации только с письменного разрешения ООО ГК Вектор-Видео +7 (495) 23-22-333

Какой кабель приобрести для системы видеонаблюдения – виды и основные характеристики.

От правильности выбора кабеля для систем наблюдения зависит надежность охранной системы и ее способность выполнять поставленные цели. С его помощью происходит передача сигнала от основного устройства (камеры) к регистратору, подвод питания, а также подключение дополнительных устройств. Ниже рассмотрим, какие виды кабелей для видеонаблюдения сегодня применяются, в чем их особенности, и какие нюансы учесть при выборе.

Коаксиальный кабель

Наиболее широким распространением и популярностью может похвастаться коаксиальный кабель. Внутри него находится медная жила, окруженная слоем пенистого диэлектрика, покрытого, в свою очередь, специальной защитной оболочкой (экраном).

Назначение экранирующего слоя заключатся в предотвращении негативного действия помех при передаче сигнал. К распространенным типам коаксиальных кабелей, применяемых при монтаже систем видеонаблюдения, стоит отнести изделия серии РК, а именно 75-2-13, 75-4-12, а также ряд аналогов зарубежных производителей серии RG — 6, 11 и 59.

При выборе кабеля учтите следующие особенности — место укладки, а также необходимую длину. Если видеокамера находится на большом расстоянии от регистратора (за 250-300 м), сигнал в процессе передачи может ослабнуть. Здесь стоит помнить, что чем тоньше и длиннее кабель, тем в более значительной степени ослабляется передаваемый сигнал.

Учтите ряд рекомендаций касательно применяемого изделия и длины прокладки:

  • РК-75-1,5-11 используется, если расстояние до видеокамеры не превышает 50 м.
  • РК-75-2-11 подойдет при 300-метровом удалении от регистратора.
  • РК-75-4-11. Применение этого кабеля допускается при нахождении видеокамеры от фиксирующего устройства на удалении 600 м.

Что касается зарубежных аналогов, таких как RG-59 или 6U, их можно использовать при расстоянии между регистратором и видеокамерой 600 и 650 м соответственно. Чтобы избежать ошибок при выборе, важно внимательно изучать характеристики кабеля, и учитывать особенности его монтажа.

Обратите внимание на материал центрального проводника — он должен быть сделан из меди. Если этого не так, передаваемый сигнал будет слишком слабым. Кроме того, при выборе ориентируйтесь на следующие характеристики:

  • Гибкость. Если в процессе прокладки планируется изгиб изделия в нескольких точках, желательно покупать кабель с многожильной «сердцевиной», что позволяет гнуть его без риска повреждения.
  • Уровень защиты от помех (должен быть предусмотрен экран).
  • Сопротивление (волновое). Здесь возможны два варианта — 50 и 75 Ом. При монтаже системы видеонаблюдения применяется кабель с показателем 75 Ом.
  • Степень затухания сигнала.

К преимуществам коаксиальных кабелей стоит отнести помехоустойчивость и универсальность. С их помощью можно передавать аудио- и видеосигнал. Из недостатков — необходимость больших затрат на покупку соединительных устройств (коннекторов), ломкость и наличие ограничений по длине прокладки.

Витая пара

Применение витой пары получило широкое распространение с появлением компьютеров. Такой тип кабеля используются при подключении ПК к Сети, монтаже цифровых камер наблюдения, различных электронных устройств и при создании компьютерных сетей. Конструктивно витая пара — восемь тонких проводов, которые объединены попарно, а сверху покрыты общей оболочкой.

В зависимости от конструкции выделяются следующие типы таких кабелей:

  • UTP — простейший вид изделия, в котором не предусмотрено защитного экрана. Такой кабель имеет низкую цену, но он неустойчив к помехам, поэтому при прокладке в непосредственной близости с электрической проводкой рекомендуется использовать другие виды (с высокой помехоустойчивостью).
  • FTP — кабель с общей защитной оболочкой из фольги. Наличие экрана позволяет выполнять монтаж в непосредственной близости от проводки, не переживая за появление помех. В процессе прокладки и эксплуатации важно следить за целостностью фольги, избегая чрезмерного изгиба. Наружная защита кабеля обеспечивается с помощью полиэтилена твердого типа или ПВХ.
  • STP. Особенность изделий такого типа является наличие более мощного экрана (применяется медная оплетка). Кроме того, проводники в кабеле также выполнены из цельной меди, изолированы с помощью полиолефина и имеют персональный фольгированный экран. В качестве наружной изоляции применяется огнестойкий полихлорвинил. Кабель STP — лучший вариант, когда подключение видеокамеры производится на расстоянии больше 90 м от регистратора и при наличии большого числа помех.
Читайте также  Кабель для микрофона видеонаблюдения

При выборе обратите внимание на ряд характеристик — диаметр каждого проводника, скорость передачи информации, вид внешней оболочки, а также число жил (одно- или многожильные).

Из плюсов кабеля — легкость монтажа, небольшая стоимость (если сравнивать с коаксиальным изделием), возможность передачи «картинки» на расстояние до 3000 м, а также широкая функциональность. Из минусов — низкий уровень защиты от помех (у некоторых типов), а также необходимость установки усилителей при монтаже видеонаблюдения на больших расстояниях.

USB-кабель

При подключении IP-видеокамер, имеющих разъем USB, применяется кабель с соответствующим разъемом. Как правило, он используется при расстоянии до фиксирующего устройства от 1 до 5 м. Если устройства находятся на удалении до 10 м, необходимо применять USB-кабель и дополнительное питание. В ситуации, если расстояние превышает 30 м, стоит использовать комбинированное подключение с помощью активного USB-удлинителя.

Комбинированный кабель

При коммутации аналоговых видеокамер, как правило, применяется комбинированный кабель. По сути, это классическое коаксиальный тип, который объединен в изолирующей оболочке с 2 или 4 проводниками. Применяется для решения следующих задач — подключения микрофона, передачи сигналов управления, а также подвода питания к камере. К недостаткам комбинированного кабеля стоит отнести высокую цену и необходимость подключения видеокамеры к отдельному блоку питания. С другой стороны, он помехоустойчив и может прокладываться на большие расстояния. Наиболее популярные типы устройств — КВК-В-2 и КВК-2П.

Для IP-видеонаблюдения

Кроме рассмотренного выше USB-кабеля, для IP-камер наблюдения применяется и другой тип изделия. Речь идет о кабеле типа UTP, на краях которого установлены разъемы RJ-45. Главный плюс — в возможности применения одной витой пары для всей системы видеонаблюдения с обязательной установкой специального коммутатора.

Камеры в этом случае питаются одним из трех способов — путем подвода индивидуальных кабелей к каждому устройству посредством монтажа блока питания или посредством применения незадействованных проводов в витой паре. Последний способ актуален для случаев, когда видеокамера и коммутатор имеют поддержку PoE-технологии.

Полезные советы по выбору

В завершении выделим основные рекомендации, которые помогут с правильным выбором кабеля для видеонаблюдения:

  • При установке IP-камер лучшим решением будет применение UTP-кабеля с соединителем типа RJ-45.
  • Для аналогового видеонаблюдения подойдет классический «коаксиал», если расстояние между камерой и регистратором не больше 100-300м.
  • В ситуации, когда передача сигнала и питание производится по одному кабелю, лучше использовать комбинированный вариант.
  • В случае применения большого числа камер стоит применять кабели типа STP, FTP или UTP. Здесь ориентируйтесь на расстояние и необходимость защиты от помех.
  • Для наружных камер используйте продукцию с защитной оболочкой, выполненной из твердого полиэтилена. При монтаже системы видеонаблюдения внутри различных сооружений подойдет кабель с ПВХ-оболочкой. Если требуется смонтировать наружную систему, желательно, чтобы в конструкции кабеля был стальной трос, обеспечивающий большую прочность изделию (актуально при наличии прокладки по воздуху).

Итоги

Чтобы с умом подобрать кабель для видеонаблюдения, подходите к этому процессу в комплексе — учтите тип подключаемых видеокамер, максимальное расстояние до регистрирующих устройств, а также сложность построения системы. Выбирайте изделие по характеристикам и надежности, а не по цене. И помните, что от качества кабеля зависит множество показателей, в том числе эффективность системы и четкость передаваемой картинки.

Какой кабель нужен для видеонаблюдения

Чтобы эффективно организовать видеонаблюдение, необходимо уделить внимание правильному выполнению всех соединений и подключению источников электроэнергии. Поскольку беспроводные системы стоят существенно выше, они не каждому заказчику доступны по карману. А для работы проводной системы видеонаблюдения не обойтись без подключения всех устройств в единую сеть. Именно с этой целью используется кабель — поговорим о том, как его выбрать и на какие нюансы стоит обращать внимание.

Основные типы кабелей

Следующие разновидности кабелей применяются для подачи электроэнергии в системе видеонаблюдения:

  1. Информационный. Используется для передачи видео или звука. Чаще всего представляет собой витую пару, от 2 до 8 жил. Они изолируются при помощи ПВХ и скручиваются по парам. Могут отличаться общим либо индивидуальным экранированием. Если речь идет о коаксиальном кабеле, то его функции выполняет жила, с изоляцией из диэлектрика. Таким образом, удается избежать электромагнитных помех. Если кабель покрыт сверху оплеткой, это дает возможность не просто проводить ток, но и быть защищенным экранированной оболочкой.
  2. Комбинированный. Учитывая его невысокую стоимость, часто востребован для подачи питания к системному оборудованию или в процессе управления сигналом. Кабель, который предусмотрен для монтажа в пределах помещения, может покрываться поливинилхлоридной оболочкой. Для наружного применения используют провод с полиэтиленовым покрытием. Они прекрасно переносят повышенную влажность и температуру окружающего воздуха до 35 °С.

Применение UTP-кабеля – преимущества и недостатки

Он известен также под названием «витой пары» и более известен по подключению домашнего интернета к компьютеру или ноутбуку. Несколько изолированных проводников, применяемых в нем, свиты между собой в пары и сверху покрыты общей оболочкой. Среди основных характеристик этого изделия можно назвать диаметр проводников внутри кабеля, тип изоляции и скорость передачи данных.

Главные достоинства этого типа кабеля заключаются в следующем:

  • возможность передачи картинки на длительные дистанции;
  • значительный функционал позволяет одновременно передавать аудио- и видео сигнал, а также обеспечивать питания для записывающего оборудования;
  • невысокая стоимость и простота прокладывания.

Из недостатков хотелось бы отметить ослабевание передаваемого сигнала в пути, что требует монтажа дополнительных усилителей на концах провода, а также худшую помехозащищенность. Зато нет необходимости пользоваться несколькими типами различных кабелей, каждый из которых выполняет отдельную функцию. Все эти задачи с успехом выполнит один UTP-проводник, что особенно актуально в случае, когда система наблюдения на объекте является разветвленной или включает в себя множество камер.

Работать с витой парой очень просто, и она может передавать сигнал с высокой степенью корректности на расстояние до 2-3 километров. Благодаря тому, что в передаче сигнала принимает участие только пара проводников, один кабель может передавать сразу до 4-х сигналов различного типа.

Особенности применения коаксиального кабеля

На сегодняшний день эту разновидность кабеля предлагают в большом количестве систем видеомониторинга. В этом случае нет необходимости применять дополнительно видеоадаптеры. Сечение жилы такого проводника больше по сравнению с кабелем UTP, а это приводит к снижению потерь во время передачи любого сигнала.

Специалисты различают коаксиальный кабель диаметром до 5 мм, который подойдет для передачи на дистанцию не более 200 метров. Другой тип отличается толщиной до 10 мм, и его применяют при передаче сигнала на 100 метров отдаленного от камеры. Существует классификация коаксиального проводника не только по толщине, но и по значениям сопротивления, затухания сигнала, по толщине оплетки и т.д.

Основным достоинством такого решения можно назвать малые потери при передаче с сохранением высокого качества сигнала. Для него нет необходимости в покупке дополнительных устройств. Но его прокладка не во всех случаях бывает удобной, а потому оправданной.

Комбинированный и сигнальный кабель в системах видеонаблюдения

Появление такого решения было связано с тем, что коаксиальный кабель не дает потерь сигнала, но отдельно требует монтажа провода для питания. В комбинированном кабеле эти задачи были успешно решены, поскольку в дополнение к коаксиальному проводнику были добавлены жилы, которые можно применять не только для питания, но и для передачи звука, управления сигналами и т.п.

Чаще всего таких жил используется 4 штуки, и они незаменимы при установке видеонаблюдения в небольших офисах и жилых помещениях. В этом случае заказчик может сэкономить, поскольку ему не потребуется прокладывать другие разновидности кабелей.

В составе популярного сигнального кабеля находится 4 экранированных проводника, позволяющие вести передачу сигналов на расстоянии до 50-ти метров. Он отличается гибкостью и легкостью, с успехом вписывается в различные интерьерные решения. Несмотря на то, что с ним легко работать, он не гарантирует качественную защиту от появления помех.

Длина кабеля и его защита

Чем более длинным и тонким будет проводник, тем большими будут потери сигнала, что может совсем не устроить заказчика наблюдения. То же самое можно сказать о частоте сигнала – как только она увеличивается, тут же увеличиваются и потери.

Читайте также  Кабель для подключения видеокамеры к компьютеру

Интересен другой факт – поскольку оператор не видит, какой могла бы быть картинка без потерь, то он даже не предполагает реальные потери. А ведь некоторые системы эксплуатируют кабели с длиной в сотни и тысячи метров, что приводит к серьезному искажению изображения. Эксперты рекомендуют побеспокоиться о дополнительных мерах и оборудовании для защиты сигнала от потерь, если расстояние от видеокамеры до монитора превышает 200-250 метров.

Защитная оболочка – это еще один из критериев, на который придется обратить внимание. Чаще всего ее производят из поливинилхлорида разных цветов и оттенков. Такой защиты достаточно для использования не только внутри помещений, но и в наружных работах. Условия вокруг проложенного кабеля и способ его монтажа тоже могут влиять на потери в качестве изображения.

Среди популярных диэлектрических материалов можно назвать полиэтилен и полиуретан. Они отличаются оптимальным сопротивлением постоянному току, что позволяет передавать сигнал на значительные расстояния. Но все эти материалы не обладают пожаростойкостью и могут быть крайне токсичны при возгорании.

Кабели, изготовленные из тефлона или фторопласта такими недостатками уже не обладают. Они не выделяют ядовитых веществ во время пожара, что позволяет считать их абсолютно безопасными с этой точки зрения. Для проводников, которые прокладываются под землей, существуют особые требования, которые касаются внешней оболочки. Она должна обязательно быть влагостойкой.

Толщина диэлектрического изолятора должна быть одной и той же не всей протяженности провода, потому что это влияет на передачу сигнала и безопасность. Оболочка из вспененного полиуретана меньше ослабляет сигнал по сравнению с твердым полиэтиленом. Она же обладает куда большей гибкостью, а это сокращает время монтажа. Плохо лишь то, что такой материал может впитывать в себя влагу, а это сразу же скажется на его эксплуатационных характеристиках.

Если говорить о кабеле из твердого полиэтилена, то он отличается большей жесткостью и прочностью, но из-за этого его сложнее прокладывать. Да и потери сигнала на каждый метр у него несколько выше, чем у полиуретана. Большинство разновидностей кабелей поставляются в больших катушках или бухтах, что облегчает их использование.

Климатическое исполнение

От того, где будет размещаться кабель, на улице или внутри помещения, будут зависеть и предъявляемые к нему требования. Эксперты часто отдают предпочтение многожильному кабелю, который выполнен из множества проводников, небольших по диаметру. Он отличается большей гибкостью и устойчивостью на изгибе.

В качестве изоляционного материала, который выступает оболочкой, лучше всего брать вспененный полиуретан. Он сохраняет гибкость провода, практически не ослабляя сигнал. Среди недостатков можно упомянуть то, что такая оболочка способна частично впитывать влагу, а это может повлиять на качество передаваемого сигнала.

Для изоляции может применяться и твердый полиэтилен – он отличается прочностью, но требует к себе больше внимания и навыков во время монтажа. Характеризуется большими потерями сигнала. Для наружной оплетки должны быть свойственны экранирующие качества. Поэтому чаще всего оболочка бывает выполнена из ПВХ, окрашенной в различные цвета.

Способы использования

Любой специалист в области видеонаблюдения и охраны знает, что в любом кабеле происходит ослабевание сигнала, которое напрямую зависит от длины провода. В наружном использовании хорошо проявили себя кабели со стальным несущим тросом. Если камера работает вместе с микрофоном, то наилучшим решением мог бы стать комбинированный провод, в составе которого присутствует аудио жила. Обычно он внешне выглядит, как плоский кабель, оснащенный разделительным основанием.

В случае с аналоговыми камерами эксперты рекомендуют использовать радиочастотный коаксиальный кабель. Если центральная жила выполнена не полностью из меди, то она должна иметь хотя бы медное покрытие. Из нее же выполняется оплетка провода. Сопротивление такого кабеля должно составлять не менее 75 Ом.

Рекомендации по выбору кабеля в систему видеонаблюдения

Необходимо оценивать размеры помещения, в котором будет прокладываться и в дальнейшем использоваться кабель. Если речь идет о небольшом офисе с компактной системой видеозаписи, то можно остановиться на недорогом коаксиальном проводнике. Витая пара будет оптимальным решением в случае с разветвленными системами, а также там, где оборудование достаточно удалено.

Когда речь идет о прокладке внутри помещений, учитываются особенности интерьера и существующие системы коммуникаций, например, электрическая проводка. Для наружных монтажных процессов нужно использовать пластиковые или металлические трубы, в которые провод упрятывается перед тем, как его кладут в землю. В ряде случаев может потребоваться установка воздушной линии связи для уличных записывающих камер. Дополнительно крепится стальной трос, который будет поддерживать кабель и защищать его от физических внешних нагрузок.

Поскольку кабель относится к числу важнейших компонентов системы видеонаблюдения, его выбор заслуживает такого же внимания, как и поиск подходящих видеокамер и регистраторов. Он оказывает прямое влияние на передаваемые аудио- и видеосигналы. Плохой проводник обязательно приведет к потерям сигнала, к потерям в качестве передаваемого изображения или вовсе стать причиной возгорания.

Готовы к выбору? Добро пожаловать в каталог!

Кабель для камер видеонаблюдения
комбинированный с питанием

Кабель комбинированный для систем видеонаблюдения – это инструмент подачи электрического тока и передачи аудио видеосигнала между элементами системы.

Кабель для камеры видеонаблюдения с питанием удобен при организации больших систем охраны, мониторинга, слежки за территорией.

Уличный кабель для видеонаблюдения с питанием подойдет для соединения устройств уличной съёмки, благодаря хорошей изоляции, защите от помех разного типа, надежности подключения.

    Число и диаметр жилы: 8х0,5 мм Рабочая температура: -20…+60 °С Диаметр провода: 5,2 мм Материал изоляции: ПЭ Материал жилы: алюминий

    Число и диаметр жилы: 4х0,75 мм Рабочая температура: -40…+60 °С Диаметр провода: 8 мм Материал изоляции: ПЭ Материал жилы: медь

    Число и диаметр жилы: 4х0.4 мм Рабочая температура: -40…+60 °С Диаметр провода: 3.3 мм Материал изоляции: ПЭ Материал жилы: медь

    Число и диаметр жилы: 4х0.4 мм Рабочая температура: -40…+60 °С Диаметр провода: 3.3 мм Материал изоляции: ПЭ Материал жилы: медь

    Кабель для передачи аудио-видеосигнала! Трехжильный соединительный кабель. Разъемы: 2 тюльпан (видео, аудио) + питание. Длина трехжильного провода 10 метров.

    Кабель для передачи аудио-видеосигнала! Трехжильный соединительный кабель. Разъемы: 2 тюльпан (видео, аудио) + питание. Длина трехжильного провода 40 метров.

Особенности кабеля для камер видеонаблюдения

Кабель для видеонаблюдения с питанием, имеет в своей конструкции несколько проводников. Они обеспечивают не только передачу аудио-видеосигнала, но и подачу электрического тока на устройство.

Это удобное решение для уличной системы наблюдения, содержащей устройства съёмки различного типа (например, аналоговые и цифровые средства съёмки) или для отправки сигнала на большом расстоянии.

В Москве и других городах легко можно купить кабели видеонаблюдения с питанием различных типов.

  • Коаксиальный кабель с питанием для видеонаблюдения. Он часто используется в аналоговых средствах съёмки.
  • КВК кабель для видеонаблюдения с питанием. КВК комбинированный кабель подходит для тех случаев, когда питание устройства и передача сигнала осуществляется из одной точки. Он может использоваться с цифровыми и аналоговыми средствами съёмки.
  • Кабель для аналоговой камеры видеонаблюдения. Такую модель следует выбрать, если ваша система состоит только из аналоговых компонентов.
  • Кабель для IP камеры видеонаблюдения. Современные комплекты удаленного мониторинга могут содержать элементы с проводным подключением. Следует учитывать характеристики оборудования и наличие соответствующих разъёмов при выборе подходящего кабеля.
  • Уличный кабель для видеонаблюдения с питанием. Уличные модели соединительных кабелей с возможностью подачи электрического тока, отличаются высокой прочностью компонентов, наличием защиты от влаги, помех и механических повреждений.

Все эти типы кабелей вы можете приобрести по доступной цене, оформив заказ прямо сейчас. Например, так можно купить комбинированный кабель для видеонаблюдения с питанием, по цене от 20 рублей с доставкой товара на указанный адрес. Перед покупкой рекомендуется просмотреть характеристики конкретной модели кабеля. Также дополнительную информацию дадут отзывы покупателей.

Поддержите, пожалуйста, нас в своих соц. сетях!

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
