Кабель слаботочный многожильный

Кабель слаботочный многожильный

Слаботочный кабель – это электротехническое изделие, которое предназначено для передачи сигнала с небольшим напряжением и силой тока. Обычно такими кабельными изделиями называют провода с сечением жил менее 0,6 мм и напряжением менее 25 Вольт.

Обзор популярных марок слаботочных кабелей

Слаботочных кабельных изделий отечественными и иностранными производителями выпускается огромное количество для разных нужд, условий эксплуатации, напряжения и вида сигнала, передаваемого по данному кабелю. Например, существуют слаботочные кабеля для телефонной или интернет связи, для систем сигнализации, передачи видеосигнала или сигнала о пожаре.

Наиболее популярными изделиями, которые применяют практически в каждом доме и на всех промышленных предприятиях, являются коаксиальный кабель и витая пара.

Витая пара делится на UTP, FTP, STP, S/FTP, U/STP, S/STP, SF/UTP кабели. Все они отличаются между собой наличием специального защитного экрана от электромагнитных помех, его видом и материалом.

  • Самый простой кабель UTP – неэкранированный.
  • FTP – означает, что общий экран выполнен из фольгированного материала.
  • STP – кабель, у которого каждая пара защищена металлической оплеткой.
  • S/FTP – имеет защиту каждой пары проводов фольгированным слоем, а также имеет общий внешний слой из сплетённых металлических проволок.
  • U/STP – кабельное изделие, у которого каждая пара защищена металлическими сплетенными проволоками, а общий экран выполнен из аналогичного материала.
  • ST/FTP – каждая пара экранирована и фольгой и оплеткой.
  • SF/UTP – каждая витая пара не имеет защиты, но общий экранирующий слой – двойной, выполнен из фольги и сплетенных проволок.

Антенные коаксиальные кабели бывают марок RG-6, RG-59, RG-58 или РК75. Они используются для передачи высокочастотных сигналов, в том числе в телевизионном и радиовещании.

RG-6. RG-58, RG-59 – это кабельные изделия зарубежного производства, которые отличаются между собой техническими характеристиками: сопротивлением, стойкости к повышенной или пониженной температуре, механическим нагрузкам. Также у этих проводов может отличаться материал экрана и другие характеристики.

РК 75 – коаксиальный кабель отечественного производства. Цифра «75» в маркировке указывает на величину его сопротивления (75 Ом)

Телефонные кабели, наиболее часто применяемые в слаботочных системах, имеют марки ТППэп, ТРВ, ТРП, ШТЛП, ПРППМ.

ТППэп – медный кабель, используемый для подключения оборудования, рассчитанного на большое количество абонентов. Может иметь специальную броню, а также экран. Применяется в основном для магистральных наружных слаботочных сетей, но может также укладываться и в помещениях.

ТРВ и ТРП– кабельные изделия для подключения отдельных телефонных аппаратов и устройств. Укладка осуществляется внутри помещений. Имеются изделия с двумя или четырьмя жилами. Отличие ТРП от ТРВ состоит в материале изоляции. ТРВ имеет изоляцию из поливинилхлорида, а ТРП из полиэтилена. В отдельных случаях кабель ТРВ можно прокладывать снаружи зданий, так как он более устойчив к воздействию окружающей среды.

ШТЛП – медный телефонный шнур, применяемый для организации телефонных сетей внутри помещений, а также для различных подключений внутри коммутационного оборудования и аппаратов. Имеет высокую гибкость. Количество жил от 2 до 4. Изолирующий слой из поливинилхлоридного материала.

ПРППМ – плоский медный телефонный провод, применяемый для монтажа сетей на улице, в том числе на воздушных опорах, в земле или по стенам зданий. Имеет изоляцию из полиэтилена, но аналог данного кабеля ПРПВМ – имеет изоляцию из ПВХ.

Прокладка слаботочных кабелей – особенности монтажа

Устройство слаботочных сетей отличается от прокладки силовых и имеет свои тонкости. Так как силовой кабель создает магнитное поле, которое может влиять на качество передачи сигнала по слаботочному проводу, то важно соблюдать некоторые правила при монтаже силовых и слаботочных кабельных линий. Для небольших и промышленных помещений и зданий правила монтажа будут немного отличаться.

Основными правилами являются:

Силовые и слаботочные провода не необходимо прокладывать разными линиями с соблюдением минимального расстояния между ними. Расстояние должно быть не менее 5 сантиметров. В квартире или доме для таких линий должны быть 2 разные штробы или 2 разнесенные на необходимое расстояние гофры.

Укладка может производиться как в штробах, коробах или кабель-каналах, так и открыто, по одиночке или в группе кабелей (в зависимости от типа сигнала и марки кабеля). Кабели одного назначения могут укладываться рядом.

В промышленном монтаже при прокладке силовых и слаботочных линий в одном кабельном лотке должно быть предусмотрено разделение линий специальными перегородками.

Силовые и слаботочные линии могут пересекаться перпендикулярно друг другу.

Монтаж слаботочных сетей осуществляется цельным кабелем во избежание создания лишний точек сопротивления, влияющих на качество передачи сигнала.

Каждая слаботочная сеть прокладывается отдельным кабелем. При этом важно использоваться соответствующие марки для определенных систем. Например, для телефонной связи использовать только телефонные провода, а для интернет связи и передачи сигналов – витую пару.

Кабельные слаботочные сети, укладываемые открыто или в грунте, должны быть дополнительно защищены от случайных механических повреждений, просадок грунта и других негативных влияний.

Слаботочные кабели. Виды и маркировка. Устройство и особенности

Слаботочные кабели это кабели и провода, по которым протекает слабый ток напряжением, не более 25 В. Их применяют на предприятиях, в жилых домах и офисах. Сложно найти современное помещение, в котором не было бы проложено слаботочной сети.

Применение

Под слабым подразумевается ток, измеряемый в миллиамперах (мА), может нести информационный сигнал, что применяется в сферах:

  • Телевидения.
  • Радиосвязи.
  • Телефонии.
  • Компьютерных сетей.
  • Систем сигнализации.

Первыми появились слаботочные кабели для телефонных линий и антенн. Витую пару изобрел Белл в конце XIX века. За последние 20-30 лет инженеры разработали огромное количество видов кабельной слаботочной продукции. Она предназначена для использования в быту и в узкоспециализированных сферах. Без слаботочных кабелей не обходится интернет, спутниковое телевидение, проводные телефонные и компьютерные сети.

Устройство витой пары

Для передачи сигналов связи применяют изолированные и скрученные попарно провода. Чтобы обеспечить единство и прочность конструкции, витые пары помещают в пластиковую оболочку. Используют одну, две и более пар, в зависимости от требований сети.

Скручивание необходимо, чтобы уменьшить электромагнитное влияние проводов друг на друга, снизить емкостные потери и создать препятствие для внешних помех.

Кабели с попарно свитыми проводами применяют для организации сетей видеонаблюдения, телекоммуникации, систем безопасности и компьютерных сетей. Система скрученных попарно проводов пользуется популярностью благодаря низкой цене и простому монтажу.
Подключить кабель к устройствам можно с помощью унифицированного разъема 8P8C, который имеет 8 контактов и фиксатор (RJ-45 – коннектор).

Чтобы защитить витые провода от химического, механического и электромагнитного воздействия внешних факторов, применяют полиэтиленовую оболочку, металлическую оплетку и фольгу.

Пару делают из одножильных и многожильных проводов. Многожильные провода прекрасно переносят скручивание, изгибы, поэтому их применяют в коммутационных кабелях и шнурах, соединяющих между собой электрические устройства и оборудование. Одножильные витые пары прокладывают в коробах и стенах, где нет сильных изгибов.

Поскольку на английском языке «витая пара» звучит как twisted pair, для ее обозначения применяют аббревиатуру TP. Чтобы понять экранированный кабель или нет, необходимо обратить внимание на маркировку. Согласно международным стандартам приняты следующие обозначения:

  • U – экранирование отсутствует;
  • S – используется металлическая оплетка;
  • F – используется алюминиевая фольга.

Так, обозначение U/FTP говорит о том, что для защиты каждой пары предусмотрено экранирование фольгой, общий экран отсутствует. SF/UTP – есть общий экран из фольги и оплетки, отдельное экранирование отсутствует.

В зависимости от диапазона частот, пропускаемого кабелем TP, его относят к одной из 8 категорий. Чем выше категория, тем больше в кабеле содержится пар и тем большая плотность витков на пару. Первую категорию применяли на старых модемных линиях и в телефонной связи, восьмую категорию используют для устройства компьютерных сетей со скоростью передачи данных 40 Гбит/с.

Коаксиальные кабели

Для передачи радиоволн применяют коаксиальные кабели. Они состоят из проводящей сердцевины и соосно расположенного экрана. Между сердцевиной и экраном находится слой изоляции.


Поверх экрана идет защитная оболочка, которую делают из фторопласта, ПВХ или полиэтилена. Оболочка должна защищать от влаги, механических повреждений и быть устойчива к воздействию ультрафиолетового излучения. В дополнение к этому она служит защитой от пробоя.

Читайте также  Количество волокон в оптическом кабеле

Экран выполняет функцию заземления и является внешним проводником, поэтому его делают из оплетки проводов, фольги или другой структуры с проводящими свойствами. Оплетка может сочетаться с фольгой, в этом случае экранизация будет двойной.

В условиях сильных помех применяют кабели с двойным слоем фольги и двойным слоем оплетки.

Центральный проводник чаще всего делают из медного провода или свитых в спираль нескольких медных проводков. Применяются сплавы меди, алюминия и стали.

По отношении к изоляции также имеются свои требования. Она должна плотно прилегать к проводникам и обеспечивать идеальную соосность.

Требование к точному совпадению осей центрального проводника и экрана предъявляются неслучайно. При таком взаимном расположении электромагнитное поле полностью сосредоточено внутри провода в слое изоляции, а потери энергии на излучение стремятся к нулю. К тому же кабель оказывается защищенным от внешних помех, что позволяет сохранять чистоту сигнала.

Коаксиальные кабели применяют везде, где требуется передача электромагнитного сигнала высокой частоты. Есть также модели, которые используют для передачи низкочастотного сигнала.

В зависимости от диаметра сечения выделяют 2 вида коаксиальных кабелей:
  • Тонкий гибкий (thin) диаметром около 6 мм с волновым сопротивлением 50 Ом, часто применялся для построения компьютерных локальных сетей.
  • Толстый жесткий (thick) диаметром около 12 мм для передачи данных на расстояние до 500 м с высокой скоростью.

По шкале Radio Guide (RG) кабели делят на несколько категорий. В спутниковом и кабельном телевидении применяют категории RG-59 и RG-6, для военных целей RG-58C/U, для магистральной прокладки RG-11. К тонким кабелям относится RG-58, а к толстым – RG-11 и RG-8.

Широко применяются телевизионные кабели категории SAT-50 и SAT-703.
Обозначение SAT – это маркировка итальянской компании CAVEL. Другие производители могут использовать свою маркировку типа (РК-75 с волновым сопротивлением 75 Ом) .

Для соединения коаксиальных кабелей между собой и подключения их к различным устройствам предусмотрены вспомогательные элементы. Это разъемы, переходы, тройники, которые выпускают или вместе с кабелем, или по отдельности.

Слаботочные кабели и провода для телефонных сетей

Хотя многие думают, что проводная телефонная связь безвозвратно уходит в прошлое, телефонные кабели все еще остаются востребованными. Во многих сферах они считаются недорогим и самым доступным способом обеспечить передачу электрического сигнала.

Предусмотрена следующая маркировка для них:
  • Т – телефонный;
  • Л – линейный;
  • П – полиэтиленовая оболочка;
  • В – ПВХ оболочка;
  • З – присутствует заполнитель;
  • Б – присутствует броня;
  • Ш – шланг (бывает из полиэтилена Шп или поливинилхлорида Шв);
  • эп – экран из пленки;

(Зеленый, красный) — Аналоговый телефон (Желтый, черный) — Специальные телефоны

Для прокладки телефонных сетей применяют слаботочные кабели и провода, рассчитанные на подключение большого количества абонентов или предназначенные для единичной разводки (в отдельной квартире, частном доме и т.д.)

ТРВ, ТРП – морально устаревшие, однако продолжающие использоваться в некоторых сферах слаботочные кабели, получившие в просторечии название «лапша», потому что провода в них идут параллельно, не скручиваясь. Их применяют для пожарной сигнализации и соединения телефонных аппаратов в помещениях. ТРП кабель имеет более надежную полиэтиленовую изоляцию, поэтому его можно прокладывать вне зданий.

Широко применяются кабельные изделия марки ТПП. Их прокладывают в шахтах, тоннелях, траншеях, коллекторах, других подземных сооружениях, используют для устройства городских телефонных сетей. Число пар в кабеле ТПП может составлять от 5 до 600.

Оптоволоконные кабели

Для передачи оптического сигнала применяют оптоволоконные слаботочные кабели, волокна в которых делают из пластика или стекла.


Основные части кабеля:
  • Волокна (8-144 штук), покрытые слоем прозрачного или цветного лака.
  • Пластиковые трубки, в которых находится 4-12 волокон и водоотталкивающий гель.
  • Оплетающая пленка.
  • Несущий трос.

Для дополнительной защиты применяют гидрофобную пленку и кевларовое покрытие.

Поскольку оптоволоконные кабели появились сравнительно недавно, не разработаны стандарты цветовой маркировки волокон. Каждый производитель выпускает продукцию с волокнами такого цвета, какой посчитает нужным. Расшифровка их значения дается в инструкции.

Преимущество использования оптоволоконного изделия заключается в высокой скорости передачи сигнала, низком затухании на больших расстояниях и высокой степенью защищенности информации от взлома. В результате информация передается быстро и качественно. Слаботочные кабели этого вида, это новое поколение кабелей, технология производства которых продолжает совершенствоваться.

Кабель слаботочный многожильный

Кабель слаботочный для систем сигнализации 6*05 мм? луженая медь для одиночной прокладки (CAB 6/100/14S)

  • Код товара 7424249
  • Артикул 01.02.11.19
  • Производитель CQR

Кабель слаботочный для систем сигнализации CQR 20×0,22 100м в бухте (CAB 20/100)

  • Код товара 792807
  • Артикул 01.02.14.03
  • Производитель CQR

Кабель слаботочный для систем сигнализации 8*022 мм? луженая медь для одиночной прокладки (CAB 8/100)

  • Код товара 1002464
  • Артикул 01.02.11.07
  • Производитель CQR

Кабель слаботочный для систем сигнализации 4*05 мм? луженая медь для одиночной прокладки (CAB 4/100/14S)

  • Код товара 59292
  • Артикул 01.02.11.18
  • Производитель CQR

Кабель слаботочный для систем сигнализации 12*022 мм? луженая медь для одиночной прокладки (CAB 12/100)

  • Код товара 7984927
  • Артикул 01.02.11.09
  • Производитель CQR

Кабель слаботочный экранированныйдля систем сигнализации 12*022 мм? луженая медь для одиночной прокладки (CABS 12/100)

  • Код товара 9248214
  • Артикул 01.02.11.17
  • Производитель CQR

С этим покупают Посмотреть

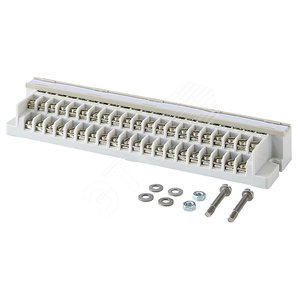

Плинт 20-пар для FK 5000 винтовые клеммы 179х45х23 мм Hensel (FK 5220)

  • Код товара 776874
  • Артикул 26001230
  • Производитель HENSEL/EnyCASE

С этим покупают Посмотреть

Плинт 10-пар для FK 5000 винтовые клеммы 106х43х23 мм Hensel (FK 5210)

  • Код товара 1648832
  • Артикул 26001229
  • Производитель HENSEL/EnyCASE

С этим покупают Посмотреть

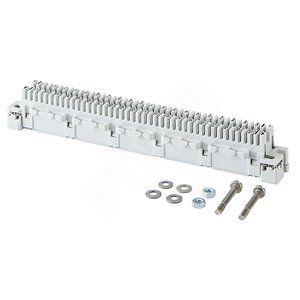

Плинт 20-пар для FK 5000 безвинтовая технология LSA 178х26х22 мм Hensel (FK 5120)

  • Код товара 4083352
  • Артикул 26001228
  • Производитель HENSEL/EnyCASE

С этим покупают Посмотреть

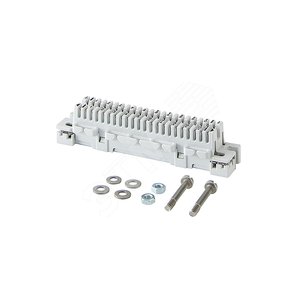

Плинт 10-пар для FK 5000 безвинтовая технология LSA 105х26х22 мм Hensel (FK 5110)
