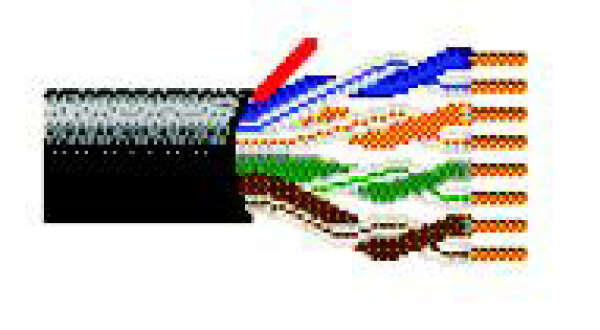

Кабель витая пара черный

Витая пара F/UTP категория 6 4 пары одножильный PE (305 метров) черный

Код товара 2785274
Артикул —
Производитель DKC/RAM telecom

Витая пара U/UTP категория 5е 4 пары одножильный PE (305 метров) черный

Код товара 5539117
Артикул —
Производитель DKC/RAM telecom

Витая пара UTP 4 пары AWG 24 Cat.5e внешняя Cu Median (UTP 4x2x0,46 Out/Cu)

Код товара 5146144
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара UTP 2 пары AWG 24 Cat.5e внешняя с тросом Cu Standard (UTP 2x2x0,48 Out/Cu Тр)

Код товара 7257900
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара UTP 4 пары AWG 25 Cat.5e внешняя Cu Light (UTP 4x2x0,44 5e Out/Cu)

Код товара 8260849
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя Cu Standard (FTP 4x2x0,48 5e Out/Cu)

Код товара 311767
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

Витая пара SUPRLAN Median UTP 5e 4x2xAWG24 Cu PE Out.

Код товара 6017168
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

Сделано
в России

С этим покупают Посмотреть

Витая пара UTP 4 пары AWG 24 Cat.5e внешняя Cu Standard (UTP 4x2x0,48 Out/Cu)

Код товара 2576656
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара UTP 4 пары AWG 24 Cat.5e внешняя Cu Premium (UTP 4x2x0,51 Out/Cu Тр)

Код товара 1941785
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара FTP 4 пары AWG 23 Cat.6 внешняя Cu Six (FTP 4x2x0,54 6 Out/Cu)

Код товара 940212
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя с тросом Cu Standard (FTP 4x2x0,48 Out/Cu Тр)

Код товара 4960828
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара UTP 4 пары AWG 24 Cat.5e внешняя с тросом Cu Standard (UTP 4x2x0,48 Out/Cu Тр)

Код товара 4869615
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

Витая пара SUPRLAN Long Ethernet UTP Cat.5e 4x2x0.64 Cu PE Outdoor 500м (UTP LE 4x2x0.64 Out/Cu)

Код товара 3564782
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя Cu Median (FTP 4x2x0,46 5e Out/Cu )

Код товара 5199309
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя с тросом Cu Median (FTP 4x2x0,46 Out/Cu Тр)

Код товара 7128250
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара UTP 4 пары AWG 24 Cat.5e внешняя Cu Premium (UTP 4x2x0,51 5e Out/Cu)

Код товара 1063074
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

Витая пара SUPRLAN Long Ethernet FTP Cat.5e 4x2x0.64 Cu PE Outdoor 500м (FTP LE 4x2x0.64 Out/Cu)

Код товара 9188210
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя Cu Premium (FTP 4x2x0,51 5e Out/Cu)

Код товара 7915627
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

Витая пара FTP 4 пары AWG 25 Cat.5e внешняя Cu Light (FTP 2x4x0,44 5e Out/Cu)

Код товара 5664079
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

С этим покупают Посмотреть

Витая пара UTP 2 пары AWG 24 Cat.5e внешняя Cu Standard (UTP 2x2x0,48 5e Out/Cu)

Код товара 1609678
Артикул —
Производитель SUPRLAN/Витая пара (Медь Cu)

Покупателям
- Способ оплаты
- Доставка
- Акции
- Скидки и баллы
- Адреса магазинов
- Договор оферты

Компания ЭТМ
- О компании
- Сервис iPRO
- Электрофорум
- ЭТМ Вакансии

Центр поддержки и продаж

Электрика
Свет
Крепеж
Безопасность

Мы в социальных сетях

Повышение квалификации
Часто задаваемые вопросы
Нашли ошибку?
Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Витая пара и комплектующие

Найдено товаров: 24

Доступно со склада самовывоза

Тип товара: Кабель; Бренд: Legrand; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,52; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Белый; Рабочая температура: От -20 до +60; Скорость передачи данных: 1000;

Доступно со склада самовывоза

Часто ищут: Многожильный,С тросом,Оптоволоконный; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,5; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Белый; Количество пар: 4;

Доступно со склада самовывоза

Часто ищут: Экранированный; Тип товара: Кабель; Бренд: Legrand; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,52; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Белый; Рабочая температура: От -20 до +60;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: С тросом,Оптоволоконный,Многожильный; Тип товара: Кабель; Бренд: Rexant; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,51; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Серый; Количество пар: 4;

Доступно со склада самовывоза

Часто ищут: Многожильный,Оптоволоконный,С тросом; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,5; Материал проводника: Алюминий, плакированный медью; Метраж: Бухта; Цвет: Белый; Количество пар: 4;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: Оптоволоконный,Многожильный,С тросом; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,5; Материал проводника: Алюминий, плакированный медью; Метраж: Бухта; Цвет: Серый; Количество пар: 4;

Доступно со склада самовывоза

Часто ищут: С разъемами; Тип товара: Штекер; Бренд: Proconnect; Применение: Компьютерный; Цвет: Прозрачный; Гнездо разъема: 8P8C; Разъем: RJ-45; Материал: Пластик; С питанием: Нет; С разъемами: Да;

Доступно со склада самовывоза

Часто ищут: С тросом,Многожильный,Оптоволоконный; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,48; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Серый; Количество пар: 4;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: С тросом,Многожильный,Оптоволоконный; Тип товара: Кабель; Бренд: Rexant; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,51; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Черный; Количество пар: 4;

Доступно со склада самовывоза

Часто ищут: Оптоволоконный,С тросом,Многожильный; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,48; Материал проводника: Медь; Метраж: Бухта; Цвет: Серый; Количество пар: 4;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: Многожильный,Оптоволоконный,С тросом; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,5; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Серый; Количество пар: 4;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: С тросом,Многожильный,Оптоволоконный; Тип товара: Кабель; Бренд: Rexant; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,51; Материал проводника: Медь; Метраж: Бухта; Цвет: Серый; Количество пар: 4;

Доступно со склада самовывоза

Часто ищут: С разъемами; Тип товара: Переходник; Бренд: Proconnect; Применение: Компьютерный; Цвет: Белый; Гнездо разъема: 8P8C; Разъем: RJ-45; Материал: Биметалл; С питанием: Нет; С разъемами: Да;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: Оптоволоконный,Многожильный,С тросом; Тип товара: Кабель; Бренд: Rexant; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,51; Материал проводника: Медь; Метраж: Бухта; Цвет: Черный; Количество пар: 4;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: Многожильный,Оптоволоконный,С тросом; Тип товара: Кабель; Бренд: Rexant; Количество жил: 4; Применение: Компьютерный; Сечение: 0,51; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Серый; Количество пар: 2;

Доступно со склада самовывоза

Привезем в строительные центры

10/10 после 11:00

при заказе до 10/10 до 00:06

Часто ищут: С тросом,Многожильный,Оптоволоконный; Тип товара: Кабель; Бренд: Proconnect; Количество жил: 4; Применение: Компьютерный; Сечение: 0,5; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Серый; Количество пар: 2;

Доступно со склада самовывоза

Часто ищут: С разъемами; Тип товара: Розетка компьютерная; Бренд: Rexant; Применение: Компьютерный; Цвет: Белый; Гнездо разъема: 8P8C; Материал: Пластик; С питанием: Нет; С разъемами: Да; Уличный: Нет;

Доступно со склада самовывоза

Часто ищут: Экранированный; Тип товара: Кабель; Бренд: Legrand; Количество жил: 4х2; Применение: Компьютерный; Сечение: 0,52; Материал проводника: Медь; Метраж: Бухта; Цвет: Белый; Рабочая температура: От -20 до +60;

Доступно со склада самовывоза

Часто ищут: С тросом,Многожильный,Оптоволоконный; Тип товара: Кабель; Бренд: Rexant; Количество жил: 4; Применение: Компьютерный; Сечение: 0,5; Материал проводника: Медь; Метраж: Метр погонный; Цвет: Серый; Количество пар: 2;

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

← Витая пара UTP ITK

Знаете ли вы, что можете посмотреть наличие товара по всему разделу?

Отдел продаж и обработки заказов
+7 (495) 786-34-34
www.ssd.ru
mail@ssd.ru

Режим работы отдела продаж
понедельник – пятница: с 8.00 до 18.00
Режим работы склада готовой продукции
понедельник – пятница: с 8:00 до 19:00
суббота, воскресенье: выходной
Режим работы склада ЖБИ
понедельник – пятница: с 8:00 до 17:00

Секретариат дирекции
+7 (495) 786-34-43
ref@ssd.ru

Режим работы
понедельник – пятница: с 8.00 до 17.00

Учебный центр
+7 (495) 786-34-42
volkova@ssd.ru, potapov@ssd.ru

Режим работы
понедельник – пятница: с 9.00 до 18.00

Для проектировщиков
Конфигуратор оптических шнуров и кроссов
Конфигураторы ВОЛС
Декларации
Инструкции
Видеоинструкции
Каталог
Модели товаров Прайс-лист —>

Весь прайс-лист 1 Линейные и стационарные сооружения связи 2 Монтаж и измерения электрических кабелей связи 3 Монтаж и измерения оптических кабелей связи % Распродажа

Для ввода количества товара с помощью клавиатуры, пожалуйста, вернитесь в карточку товара и воспользуйтесь этой возможностью.

Минимальная партия товара: шт

Выберите количество, соответствующее минимальной партии или

Если Вас интересует количество отличающееся от минимальной партии, укажите это в комментарии к заказу.

Введенное значение должно быть кратно:

Введите число меньше или больше

Если Вас интересует количество отличающееся от кратности партии, укажите это в комментарии к заказу.

Вы уверены что хотите положить в Корзину километров, возможно имеется ввиду метров?

ЗАО «Связьстройдеталь» устанавливает розничные цены и предоставляет скидки с учетом себестоимости, складывающихся рыночных цен, конъюнктуры рынка и объёмов закупок покупателей.

В зависимости от себестоимости и сложившейся рыночной ситуации на ряд товаров и изделий предоставляются дополнительные скидки (дистрибьюторские или партнерские), которые позволяют продавать товары ниже оптовой цены. Такие номенклатурные единицы отмечены в прайс-листе ССД в колонке «Доп. скидки» словом «Да».

По вопросам заключения постоянных договоров с партнерской скидкой, а также дистрибьюторских договоров, для компаний занимающихся торговой деятельностью, обращайтесь в Отдел продаж Связьстройдеталь: +7 (495) 786-34-34

На обложке карточки товара помимо фотографии, названия и розничной цены изделия присутствует динамическое поле «Наличие/Поставка».

В случае, если товар есть на складе в свободной продаже, то в карточке присутствует поле «Наличие» с указанием количества доступного товара.

В случае, когда товара на складе нет или он зарезервирован под отгрузку заказчикам, присутствует поле «Поставка», с указанием прогнозируемого срока изготовления.

Срок изготовления может быть меньше указанного, в зависимости от загруженности производства.

Более подробная информация, а именно «Кол-во зарезервированного товара», находящегося на складе или «Оптовая цена товара» указываются в самой карточке товара.

Кабель витая пара внешний

Товар снят с производства Распродажа

Многопарный кабель 5 категории, соответствующий стандартам ANSI/TIA/EIA-568С.2.
Кабель состоит из 25 экранированных (FTP) витых пар. Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.
Кабель подходит для прокладки вне помещений.

Товар снят с производства

Витая пара для наружной прокладки представляет собой модификацию стандартного изделия с учетом большого количества различных факторов воздействия. Изменению подвергается не только конструкция провода, но и состав применяемых материалов.

Продажа кабеля для внешней прокладки осуществляется с учетом условий его будущей эксплуатации:

в коллекторе;
на стене здания;
в трубах;
в земле;
в подземных сооружениях;
подвеской на опорах.

В каждом индивидуальном случае, следует учитывать все возможные негативные воздействия со стороны окружающих источников опасности.

Особенности конструкции

Эксплуатация линий связи в условиях улицы значительно отличается от эксплуатации внутри зданий. По этой причине производители кабельно-проводниковой продукции оснащают свои изделия дополнительной защитой:

Наружная оболочка типа outdoor изготавливается из устойчивого к солнечному излучению и атмосферным осадкам сшитого полиэтилена.
Пустоты внутри провода заполняют водоотталкивающим наполнителем, который предотвращает проникновение влаги вдоль жил.
Для защиты от насекомых, животных и механических воздействий, используют бронирование из стальной проволоки или гофрированной ленты.
Экранированная витая пара для наружной прокладки обеспечивает эффективную защиту от внешних электромагнитных помех. В настоящее время используют два типа экранирования: при помощи оплетки из медных проволок или слоя фольги.
Для подвески проводов на опорах или стенах зданий следует купить внешнюю витую пару с тросом.
Для эксплуатации в зонах с повышенными требованиями к безопасности, используют изделия с внешней оболочкой, которая характеризуется низкой горючестью и низким выделением дыма.

Особенности монтажа

Купить витую пару для уличной прокладки еще недостаточно для эффективной работы линии связи на протяжении длительного времени. В процессе монтажа необходимо соблюдать определенные требования:

Прокладку кабеля проводят с минимально возможным количеством соединений проводов по всей трассе.
При выполнении поворотов на углах зданий и при обходе препятствий, следует соблюдать минимально допустимый радиус изгиба.
Для монтажа в зоне воздействия электромагнитных помех подходит только внешняя экранированная витая пара.
При использовании прокладки в земле следует использовать только бронированные типы изделий.
Не допускается прямое механическое воздействие на кабель от сторонних источников: фундамент, строительные конструкции, деревья, автотранспорт и др.

Где купить внешнюю витую пару по низкой цене в Москве?

Компания «АБН» является одним из лидеров по поставке материалов и комплектующих частей СКС на рынок Москвы. Квалифицированные специалисты компании помогут подобрать кабель внешнюю витую пару в Москве на самых выгодных условиях поставки. Оплата за товары может производиться наличным и безналичным способом. На все изделия из нашего каталога распространяются длительные гарантийные обязательства.

Если вам необходим шкаф напольный телекоммуникационный, изучите наш ассорти мент товаров. Среди представленных в каталоге моделей вы обязательно найдете шкаф, устраивающий вас по всем характеристикам: высоте, комплектации, цене. Чтобы сделать заказ, отправьте заявку на него через форму на сайте.

Расшифровка маркировки витой пары

Акции
Новости
Статьи

Маркировка витой пары

Витая пара (англ. twisted pair) — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара применяется при прокладке локальных вычислительных сетей (ЛВС), а также используется в системах видеонаблюдения, построенных на основе IP-видеокамер.

В статье мы детально рассмотрим маркировку данного типа кабелей, которая состоит из нескольких частей.

Материал проводника

Первое, на что следует обратить пристальное внимание, это указание на материал из которого выполнены сами жилы кабеля. Наиболее распространены у нас всего два вида проводников, которые используются при производстве витой пары:

CU(от лат. Cuprum — медь) — Простое обозначение медного кабеля
CCA(Сopper Сlad Aluminum – омедненный алюминиевый проводник) — В витых парах обычно используют ССА-10 (10% меди) и ССА-15 (15% меди)

Существуют также и другие, но менее распространенные варианты:

CCS(Copper Clad Steel — омедненный стальной проводник) — Самый простой и самый дешевый вариант. Широко доступен и широко используется в дешевых коаксиальных кабелях. Витая пара со стальной жилой, плакированная медью
CCAG(Copper Clad Aluminum and Silver – алюминий плакированный медью, с добавлением серебра) — То же, что и CCA, но для улучшения рабочих характеристик добавлено серебро
CCAM(Copper Clad Aluminum & Magnesium Alloy) — омедненный алюминиево-магниевый сплав) — То же, что и ССА, но вместо алюминия применяется алюминиево-магниевый сплав
ССС(Copper Clad Copper – омедненная медь) — «омедненная медь» означает жилу, в которой середина выполнена из медного лома или сплава 62% меди и 38% цинка, а верхний слой – из качественной электротехнической меди
BC(Bare Copper – чистая медь) — По заявлению производителей — это 99,9% медь (без содержания кислорода), как правило такую маркировку ставят на кабеле не ниже 6 категории

Следует отметить, что стоимость кабеля на основе омедененного алюминия значительно ниже стоимости медного кабеля, однако по сравнению с медной — омедненная витая пара обладает рядом существенных недостатков:

меньшая электропроводимость, что уменьшает предельную длину трассы от камеры до коммутирующего устройства
высокая вероятность окисления контактов, что часто приводит к неисправностям в разъемах и соединениях кабеля
малая совместимость с технологией PoE

Медный же кабель, несмотря на более высокую цену, практически лишен описанных недостатков. Сети, построенные на основе медной витой пары, и служат дольше, и обслуживаются реже. Не стоит забывать также и о большей максимальной длине трассы между коммутирующими устройствами, что в свою очередь обусловлено большей электропроводностью медного кабеля.

Защитная оболочка кабеля

В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Для предотвращение механических повреждений и других внешних факторов витую пару покрывают оболочкой одного из следующих типов:

PVC(поливинилхлорид). Для внутреннего применения. Имеет оболочку, обычно серого или белого цвета. Допускается использовать во вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
PE(полиэтилен). Для внешней прокладки. Защитная внешняя оболочка, состоит из светостабилизированного полиэтилена черного цвета. Устойчив к ультрафиолету, погодным осадкам и способен эксплуатироваться при температурах, в диапазоне: -60°С до +70°С
PP(полипропилен). Для внешней прокладки в основном для высоких температур — до +140°С
FR(Fire Resistance) — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин
LS(Low Smoke) — пониженное дымовыделение при горении
ZH(Zero Halogen) — изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы
LSZH(Low Smoke Zero Halogen) — аббревиатура, составленная из двух предыдущих пунктов, но иногда его пишут как: LS0H. В России согласно: ГОСТ Р 54429-2011 и ГОСТ 31565-2012 данный кабель должен иметь маркировку: ZH нг(A)-HF. Применяется при размещении на промышленных предприятиях, офисных помещениях, высотных зданиях, зданиях-комплексах, в том числе с массовым скоплением людей, помещениях с большим количеством компьютерной и микропроцессорной техники
K(бронированный кабель). Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок, позволяющая защитить кабель от грызунов. Подойдет для прокладке под землей
B(бронированный кабель). Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля. Подойдет для прокладке под землей
C(трос). Трос нужен для натяжения кабеля между строениями

Защитный экран

Для защиты от электромагнитных помех используется несколько типов экранирования кабеля. Именно тип экрана и определяет основную маркировку витой пары. Иногда, она может вводить в заблуждение, в виду того, что равноправно используются как разговорные, так и официальные аббревиатуры. Наиболее понятными и распространёнными являются кабели типов UTP и FTP. В остальных случаях, при покупке, лучше уточнить конкретно, какой тип экрана требуется.

Официальная маркировка использует аббревиатуры по стандарту ISO/IEC 11801, разделённых знаком дроби (/) — U/UTP. Где, TP обозначает «twisted pair» (витая пара). Буква перед знаком дроби соответствует наличию или отсутствия общего экрана/медной оплётки, а после — индивидуального экрана для каждой из пар.

U — unshielded, без экрана
F — foil, фольга
S — screening, оплётка из проволоки (бывает только внешний экран). Стоит заметить, что чаще всего производители используют прозрачную пленку, а не проволоку

Сама маркировка выглядит так:

U/UTP — кабель не имеет защитного экрана
U/FTP — кабель имеет отдельный защитный слой из фольги для каждой пары
F/UTP — кабель имеет один внешний общий защитный слой из фольги
F/FTP — кабель имеет и внешний общий защитный слой из фольги и отдельный для каждой пары
S/UTP — кабель имеет один внешний общий защитный слой из медной оплетки
S/FTP — кабель имеет один внешний общий защитный слой из медной оплетки и индивидуальный слой из фольги для каждой из пар
SF/UTP — кабель имеет два внешних защитных слоя, один из фольги, второй из медной оплетки
SF/FTP — кабель имеет два внешних защитных слоя (фольга и оплетка), а также индивидуальный слой из фольги для каждой из пар

Прочие характеристики

Также в маркировке кабеля указывается количество пар, диаметр проводника (калибр), вид исполнения проводников, категория кабеля.

Количество пар может быть любым. Чаще всего для компьютерных систем применяется 4-парный кабель. Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев достаточно подключения со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара.

Также вместе с количеством пар указывается и диаметр жилы. В связи с применением разных стандартов маркировки, указание на количество пар и диаметр каждой жилы может различаться в зависимости от производителя кабеля.

Например, может встречаться маркировка «4PR 24AWG» или «4х2х0.51«. Обе эти маркировки обозначают, что в кабеле 4 пары проводников диаметром 0.51мм.

В первом случае используется американский стандарт маркировки.
AWG — (American Wire Gauge — американский калибр проводов) — американская система маркирования толщины проводов. Проводники имеют определенное сечение, а на кабеле указывают значение AWG.

Перевод номеров AWG в миллиметры:

23 AWG = 0,573 мм
24 AWG = 0,511 мм
25 AWG = 0,455 мм

Также часто указывают и вид исполнения проводников. Их всего два:

Solid — цельные (однопроволочные) — кабели с проводниками, состоящими из одной медной проволоки (одной жилы)
Stranded — скрученные (многопроволочные) — кабели с проводниками, состоящими из нескольких тонких жил

Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе.

Скрученные кабели (Stranded) являются более гибкими, и их используют там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid) не так гибок, зато более долговечен, его используют для постоянных сетей, там где кабель не двигается – как на улице, так и внутри помещения.

Категория кабеля указывается, например, как «Cat.5e«. На эту тему у нас есть отдельная статья про категории кабелей и разъемов СКС.

Прочие характеристики

И в завершение разберем несколько маркировок витой пары:

U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид
F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки
4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

При указании такой маркировки следует обратить внимание на материал проводников, он явно указан только в первом случае. Как правило нужные буквы можно увидеть непосредственно на кабеле, коробке или технической документации.
