Как снять остаточное напряжение с кабеля?

Случаи поражения остаточным зарядом

Как снять остаточное напряжение с кабеля?

Получение электротравм остаточным зарядом

Контакт человека с цепью с остаточным зарядом. Под термином остаточного понимается величина заряда, оставшегося на определенное время в схеме после снятия с нее напряжения. Электрооборудование, в данном случае, обладает емкостью и в качестве конденсатора сохраняют потенциал относительно земли.

Случайный контакт человека с заряженной емкостью приводит к ее разряду и стеканию потенциала током Ih сквозь тело на землю.

Условия создания цепи тока. Емкость электросхемы относительно земли и между фаз, зависит от конструктивных особенностей оборудования. Протяженность линии, ее тип (кабельная или воздушная), состояние изоляции, заземление токоведущих частей сказываются на величине емкости и остаточного заряда, соответственно.

Важно понимать, что для заряда емкости схемы не обязательно ее подключение к основному источнику питания с последующим отключением. Существуют другие, менее заметные и, потому опасные способы создания емкостного потенциала.

При работах с мегаомметром напряжение прибора подается между испытуемыми шинами (всеми или поодиночке) и/или землей. Происходит емкостной заряд, который длительно сохраняется.

Поэтому, его после каждой операции следует снимать подготовленным переносным заземлением.

Трансформаторные устройства в отключенном состоянии подвергаются проверкам полярности включения обмоток. Для этого небольшое постоянное напряжение до 6 вольт импульсом подключается и снимается в одну обмотку и контролируется во второй измерительными приборами. При контакте с этой обмоткой человек получит травму от трансформируемого импульса.

Риск получения травмы остаточным зарядом. Приведенная ниже однофазная схема показывает возможный способ получения травмы.

Электрическое сопротивление человеческого тела обозначим индексом Rh, а значениями R1(R2), С12) — величины сопротивлений изоляции и эквивалентных емкостей фаз относительно потенциала земли. Значение С12 обозначает эквивалентную емкость между полюсов. Величина остаточного напряжения обозначена U.

Сопротивления изоляции у фаз R1(R2), значительно больше сопротивления человека Rh. Поэтому, до момента контакта потенциал остаточного заряда остается в схеме, а после — разряжается через человеческое тело.

В противном случае травмирования бы не произошло. Как правило, результатом воздействия остаточного заряда на организм человека является получение вторичных травм.

Приведем схему в новый вид, используя деление емкости С12 двумя составными включениями последовательных емкостей 12.

Упростим созданную схему, выделив только действующий на человека ее участок:

Теперь становится очевидным, что суммарная емкость С112 напряжением U02 через сопротивление Rh при замыкании ключа создает ток Ih, который изменяется по экспоненциальному закону распределения и описывается формулой:

Из приведенного выражения следует, что величина тока Ih зависит от значения остаточного напряжения и сопротивления человеческого тела, а длительность его протекания определяется суммарной емкостью относительно земли и между полюсов.

Способы защиты. Основное правило безопасности для исключения поражений от остаточного заряда гласит: после отключения напряжения с токоведущих частей к ним нельзя прикасаться без предварительного разряда емкости.

Для отвода потенциала с заряженной схемы пользуются специальными проводниками, которые в начале работы одним концом надежно закрепляют на контуре заземления, а затем вторым концом с изолированной накладкой для руки и щупом, обеспечивающим контакт, дотрагиваются до токоведущих частей. В этом случае происходит разряд.

Изменять очередность описанных операций нельзя; это связано с тем, что ток разряда может пройти через тело работающего.

Остаточное напряжение

Дубликаты не найдены

Когда маленький был, пугал сестру вилкой выключенного удлинителя. Мама постоянно ругалась что там мог остаться ток и ударить. Я тогда уже немного понимал что току там взяться не откуда Помню выключил я его из розетки и в подтверждение своих слов касаюсь вилку, тряхнуло немного. Вот теперь думаю, на удлинителе была лишь лампа накаливания. Как так то?

Согласен, тоже сижу и думаю откуда 1,5 ампера

Как я спалил телевизор

Было мне лет 9-10.

На полу в детской комнате лежала розетка (отец сделал самодельный удлинитель для маленького телевизора) и у нее не было пластиковой крышки внизу, соответственно, если ее перевернуть, то был доступ к контактам. Когда я мыл полы около этой розетки всегда ее осторожно двигал, так как на тот момент уже был знаком с электричеством не по наслышке (вроде бы эта же розетка меня и шандарашила).

Сестре на тот момент было лет 5, и я решил ей показать куда не надо совать пальцы, чтоб не дернуло током. Позвал ее, перевернул розетку, и у меня возникает вопрос в голове, а чем показать, пальцем нельзя — долбанет током, и тут мой взгляд упал на ТВ кабель в телевизоре. Не долго думая, я выдергиваю кабель из телека, взял его в руки, ну и поднес его к перевернутой розетке со словами: «Вот здесь пальцами нельзя трогать, а то тебя ударит током.» Ну и случайно коснулся кабелем розетки — вспышка, током не ударило, сестра все поняла, кабель удачно вернулся на свое место, инцидент благополучно забыт и родителям конечно не рассказан.

Вскоре сломался большой телевизор — перестал включаться. Отдали в ремонт, мастер сказал, что там все оплавилось — молния что ли ударила.

Спустя лет 10 до меня только дошло кто был этой «молнией».

Когда ты не Мужик, если не полез в щиток

У меня тут две небольшие истории про электричество и ТБ:

1. У меня папа был сварщиком с хорошим стажем. Как-то в квартире у нас прыгало напряжение, мама решила вызвать электрика, чтобы тот посмотрел, что не так. Папа вечером того же дня пришел с работы хорошо так поддатый(он почти всегда таким приходил). Ну че. не мужик что ли? Не разберется с этим электричеством? Полез в щиток на площадке.

Там был бабах, искры, дым, шум, его вроде даже дернуло. Мы с братом смотрели из квартиры на весь этот фейерверк. Страшно было.

Минутная тишина с его стороны. Он задумчиво посмотрел в щиток, закрыл его. «Все равно электрик будет смотреть. Чего это я буду там лазить?» Больше не лез.

2. На каких-то праздниках мужа моего позвал его друг к себе в гости, где попросил поменять счетчик в щитке (Д: -Ты же в электронике разбираешься? Можешь мне счетчик поменять?) Долго они там спорили, о том, что электрика немного не из этой «оперы», но уговорил все же друг провести эту «операцию»(Д:- Там всего три провода!).

Старый счетчик отсоединился нормально, провода пометили, какие и куда были подключены, но новом счетчике обозначения шли немного другие.

Подсоединили они это все хозяйство. Время включать!

И нет электричества у всего подъезда.

Муж с приятелем быстро метнулись в квартиру и чуть погодя, когда стали слышны голоса соседей снизу, тоже вышли на площадку, чтобы повозмущаться со всеми, кто же это выключил электричество? Электрик пришел поздно вечером(праздники же, кое-как нашли) и очень ругался на самоуправство.

Мне года три было. Мама мыла что-то в раковине, я играла рядом на кухне. У многих в 80-90х тогда стояли электрические плиты, там были индикаторы в виде огоньков на панели с «крутилками». Индикаторы загорались, когда работал либо верх, либо низ. Обычно они были закрыты стеклышками, а у нас огоньки ничем не защищались.

Я этого не помню, но мама говорит, что, как потом оказалось, я взяла столовую ложку обычную и запихала в «огоньки». Искр было много, родитель мой меня успела только схватить, когда я с табуретки падала, уворачиваясь от этого фейерверка. Может меня дернуло и коротнуло, но последствий у меня никаких, а вот подъезд остался без света. Тогда еще на подселении в квартире жила вторая семья, так вот глава семьи той долго хранил ту заветную ложку со следами ожогов, пока ее не потеряли один из его сыновей.

Берегите себя и своих близких и не лезьте туда, где у вас нет допуска.

Ответ на пост «как я узнал что такое короткое замыкание»

В конце 90х, родители на день рождение подарили мне машинку на пульте управления, примерно такую (картинка с просторов интернета).

Я был счастлив, и катал ее по всей квартире и даже строил для нее гаражи и тп.
Но счастью мое было недолгим, т.к. я направил ее под ноги старшему брату и машинка была нещадно раздавлена.

Читайте также  Коаксиальный кабель для камеры видеонаблюдения

Недолго погоревав, я нашел себе новое увлечение, в виде набора отверток у дедушки в шкафу. Под разбор попадало все, что я смог открутить.
И тут я решил починить эту машинку, но уже тогда оказалось, что я рукожоп.

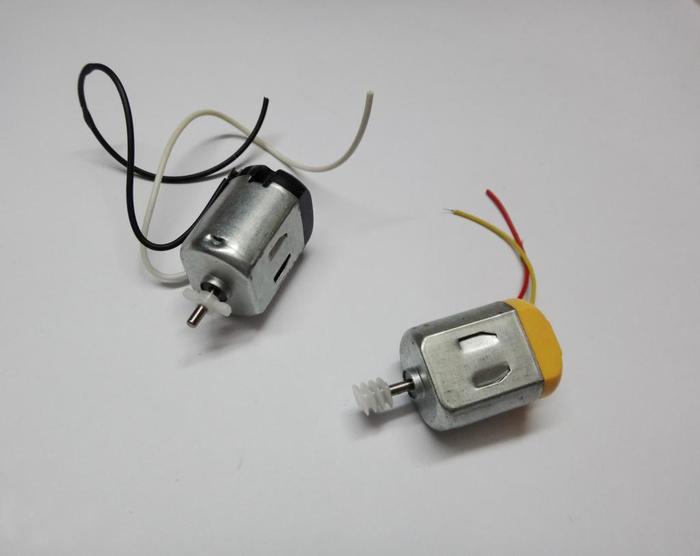

Разобрав машинку, я в ней нашел моторчик) примерно такой(фото из сети)

Прикладывая его к разным батарейкам, он начинал вращаться. Прилепив на клей «дракон» лопасти, вырезанные из цветного картона, я получил мини-вентилятор.

Мне показалось, что он слабо работает, и я решил его подключить в розетку.

Первые полсекунды он работал. Потом раздался хлопок и комната наполнилась запахом палёной бумаги.

Меня немного тряхнуло и на все эти действия, из коридора выходит дедушка. Я понял, что меня ожидает горящая жопа, пытался судорожно придумать, что оно само и я не я.

Получив порцию словесных люлей, я впервые увидел в глазах взрослого мужчины слезы. Он меня обнял и попросил, так более не делать.

После этого случая, дедушка начал мне рассказывать про электричество и начал знакомить с основами микросхем.

В 6 лет я впервые взял в руки паяльник и все мои машинки стали полицейскими и пожарными я цеплял к ним лампочки)

До 13 лет, дедушка заменял мне отца и научил держать в руках не только молоток, но и паяльник..)

Ответ krapiva201 в «Как я узнал что такое короткое замыкание»

Вольты, вольты. По-моему, в 1989-м дело было. Отец уволился из государственного таксопарка и устроился на своей «копейке» в кооператив. Даже название, по-моему, было «Таксист». Ну а что за такси без плафона оранжевого с шашешками? В общем, притащил он из таксопарка плафон и решил его сделать съемным, начинив магнитами. Пособирал по всему дому магниты, приклеил их внутри плафона, провода вывел длинные. Поставил на журнальный столик, любуемся с ним, акууратненько так сделано. Ну я и говорю, мол, давай посмотрим, как горит-то. В розетку включим. Отец терпеливо объяснил, что розетка — не вариант: там 220 вольт, а в машине — 12. А потом на кухню пошел. Ну вот тут меня сомнения и взяли, насчёт этих вольт-то. И пришел я к выводу, что в электрике 8-летний обормот соображает всяко лучше 40-летнего дядьки. Дальше — плафон в охапку, провода — в розетку. Бахнуло негромко, но ярко. Пролетел я от розетки до секции. Преступление совершено, значит первым делом надо попытаться избежать наказания. Поставил на столик плафон, делаю вид что прогуливаюсь. Мда. Тут заходит отец, а в руках у него магнит — достал из динамика сломанной «Каравеллы» (проигрыватель винила такой был). Вот, говорит, добавим для надежности крепления. Вскрыл плафон, а там все лампы черные.

Правда, ожидаемых люлей не случилось. Спросил только, не пострадал ли я, да посмеялся. Физику посоветовал в школе хорошо учить в старших классах и в розетки лишний раз не лезть. С тех пор без нужды и не лезу.

Как проверить изоляцию кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

  • ⚡атмосферные условия
    Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
  • ⚡процесс укладки кабеля
    Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
  • ⚡физический износ с течением времени
  • ⚡воздействие агрессивной среды
  • ⚡завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

  • ⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
  • ⚡при испытании удалите всех посторонних от испытуемого кабеля
  • ⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
  • ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
  • ⚡не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

  • ⚡проверяете отсутствие напряжения на жилах кабеля
  • ⚡на длинных кабелях может быть наведенное или остаточное напряжение
    Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
  • ⚡отсоединяете кабель от подключенного оборудования.
    Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

  • ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
  • ⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
  • ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

  • ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
  • ⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
  • ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

  1. первым делом проверяете отсутствие напряжения на кабеле
  2. заземляете все жилы
  3. прибор размещаете на ровную поверхность
  4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
  5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
  6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Испытания кабеля повышенным выпрямленным напряжением (6 кв, 10 кв) протокол

Все высоковольтные кабели должны периодически проходить испытание кабеля повышенным выпрямленным напряжением на целостность жил и изоляции.

Вызвано это тем, что как в процессе износа при эксплуатации, так и в результате заводского брака, в них могут образовываться различные дефекты, вызывающие пробои, оплавления и выход линии из строя.

О том, как проводят испытание кабельных линий повышенным напряжением, призванное заранее выявить проблемные участки, и будет рассказано в настоящей статье.

Типичные повреждения кабелей

Проверка повышенным напряжением позволяет выявить в высоковольтных линиях следующие распространенные типы дефектов:

  • обрывы (в том числе отдельных жил) без заземления;
  • обрывы одной либо нескольких жил с их заземлением;
  • обрывы одной либо нескольких жил, с заземлением целых жил;
  • короткое замыкание между жилами либо на землю, происходящее в результате старения изоляционного покрытия либо коррозии металлических оболочек;
  • механические повреждения (наиболее частые для кабелей, пролегающих в грунте);
  • утечка масла из маслонаполненных кабелей;
  • другие виды повреждений, в том числе множественные нарушения целостности изоляции либо обрывы жил на всем протяжении кабеля.

В ходе эксплуатации кабеля, в независимости от внешних условий, происходит его старение и износ. Именно поэтому периодическая проверка на наличие пробоев – обязательна для всех типов высоковольтных линий.

Среди всех этих дефектов наибольшее распространение имеют однофазные повреждения – при них одна их токопроводных жил замыкается на экранирующую оболочку кабеля. В свою очередь, межфазные нарушения (при котором несколько жил оплавляются и свариваются вместе (а часто – и с экранирующей оболочкой) составляют не более 20% от всех повреждений.

Читайте также  Кабель управления витая пара

Если рассматривать причины, по которым возникают подобные дефекты, то можно выделить следующие:

  • ошибки проектирования (например – заниженная площадь сечения жил);
  • заводской брак (неравномерная изоляция, заусенцы на токоведущих жилах и другие);
  • механические повреждения при прокладке;
  • нарушения при монтаже муфт;
  • повреждения кабеля в ходе эксплуатации.

В любом случае, для того, чтобы избежать разрушения кабеля во время эксплуатации и вовремя выявить его повреждения, и проводятся испытания с применением повышенного напряжения.

Разновидности испытаний

Первое, что следует установить – это сопротивление изолирующей оболочки кабеля. Измерения в данном случае проводятся при помощи мегомметра при подаче тока напряжением 2.500 В. При этом, сопротивление должно составлять: для линий до 1.000 В – не менее 500 кОм, а для линий более 1.000 В – не менее 10 МОм.

Испытание кабеля повышенным напряжением

Замеры сопротивления кабельной изоляции рекомендуется проводить как до, так и после проверки линии увеличенным напряжением.

Следующий тест – это проверка подачей завышенного напряжения. При этом проводится измерение сопутствующих токов утечки, определяют их характер и фазовую асимметричность. Применение подобного метода позволяет выполнить проверку целостности и однородности кабеля заметно точнее, чем мегомметром (а для некоторых типов дефектов такая проверка является единственно возможной).

Перед ее началом выполняют заземление оболочки кабеля, а также всех его жил, кроме тестируемой. В зависимости от рабочего вольтажа линии и материала ее изоляции, величина повышенного напряжения, а также время его подачи для определения пробоя является различной (для правильного выбора подаваемого напряжения и времени можно воспользоваться таблицей).

Также следует помнить, что если тестируемый кабель расположен параллельно с другим, то следует выполнить его фазировку. Для этого на один из концов кабеля подают рабочее напряжение, а на другом выполняют его замер.

Следующий вид проверок – это контроль маслонаполненных линий. При нем осуществляется ряд замеров жидкости: на соответствие рабочим характеристикам и на отсутствие нерастворимых газов (количество последних не должно быть более 0,1%), а для линий выше 110 кВ – и растворимых.

Проверка изоляции кабеля

Проверка высоковольтной линии на целостность может осуществляться и при помощи омметра. Для этого определяют одну из жил (заведомо целую) и ведут дальнейшие замеры относительно нее (при этом определяют сопротивление цепей остальных замкнутых жил).

Также, выполняют промер распределения силы тока в жилах. При этом величина неравномерности при исправном кабеле но должна превышать 10%.

Методика проверки кабелей

На кабельных линиях с рабочим напряжением от 20 кВ проводят определение значения электроемкости. Выполняется это либо с помощью использования мостовой схемы либо при помощи вольтамперметра.

Высоковольтные кабели в пластиковой изоляции тестируют подачей завышенного выпрямленного напряжения в течение 1 минуты.

Оболочки кабелей в металлической броне проверяют на наличие очагов коррозии.

Также, периодически выполняется контроль соединительных муфт, заделок, конструкций кабельных колодцев и других технических элементов.

Что еще важно знать

Установленные сроки тестирования кабельных линий (в зависимости от базового напряжения) – следующие:

  • до 35 кВ в первые пять лет – 1 раз в год;
  • те же линии, в случае, если в первые пять лет не наблюдалось пробоев – 1 раз в два года;
  • те же линии, в случае наблюдения пробоев – 1 раз в год;
  • те же линии, в закрытых участках (цеховые и т.д.) – 1 раз в 3 года;
  • для линий от 110 до 220 кВ – первый раз – через 3 года после начала эксплуатации, затем – каждые 5 лет.

После проведения всех тестов необходимо снять остаточный заряд с кабеля, произведя заземление его жил.

Полезное видео

Наглядно ознакомиться с проведением испытания высоковольтного кабеля вы можете на видео ниже:

Объявления

Если вы интересуетесь релейной защитой и реле, то подписывайтесь на мой канал

Остаточные напряжения при КЗ на линиии.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 8

1 Тема от Vverh 2018-01-16 14:00:20

  • Vverh
  • Пользователь
  • Неактивен
  • Зарегистрирован: 2013-07-29
  • Сообщений: 33
  • Репутация : [ 0 | 0 ]

Тема: Остаточные напряжения при КЗ на линиии.

Добрый день, есть такой известный пункт ПУЭ:
3.2.108 . Для линий напряжением 110-220 кВ вопрос о типе основной защиты, в том числе о необходимости применения защиты, действующей без замедления при КЗ в любой точке защищаемого участка, должен решаться в первую очередь с учетом требования сохранения устойчивости работы энергосистемы. При этом, если по расчетам устойчивости работы энергосистемы не предъявляются другие, более жесткие требования, может быть принято, что указанное требование, как правило, удовлетворяется, когда трехфазные КЗ, при которых остаточное напряжение на шинах электростанций и подстанций ниже 0,6-0,7 Uном, отключаются без выдержки времени
Так вот вопрос довольно глупый: 0,6-0,7 Uном — это требование к статической или динамической устойчивости? (сбивает, что требование по времени отключения КЗ обычно предъявляет динамическая устойчивость, а к напряжениям в узле — статическая).

2 Ответ от retriever 2018-01-16 15:12:21

  • retriever
  • Пользователь
  • Неактивен
  • Зарегистрирован: 2012-11-26
  • Сообщений: 2,524
  • Репутация : [ 12 | 0 ]

Re: Остаточные напряжения при КЗ на линиии.

Так вот вопрос довольно глупый: 0,6-0,7 Uном — это требование к статической или динамической устойчивости? (сбивает, что требование по времени отключения КЗ обычно предъявляет динамическая устойчивость, а к напряжениям в узле — статическая).

Динамической.
Напряжение низкое — значит, КЗ близко к шинам узловой ПС.
Если узловая ПС соединяет энергосистемы, то близкое КЗ создает условие для снижения межсистемного перетока мощности.
Если в одной системе дефицит, в другой избыток мощности, то возникают силы, стремящиеся рассинхронизировать энергосистемы.
Затянув время отключения КЗ, можно эту рассинхронизацию реально получить.

На линию надо ставить либо быстродействующую защиту с каналом связи (ДЗЛ, ДФЗ и т.п.)
либо делать ступенчатую защиту, охватывающую всю линию. Например — на тупике «2 блока линия-трансформатор с неавтоматической перемычкой» токовая отсечка и ДЗ отстраиваются от КЗ за трансформатором, ТЗНП отстраивается от небаланса при КЗ за трансформатором, т.е. они охватывают с нулем всю линию целиком и часть трансформатора.

3 Ответ от ПАУтина 2018-01-16 15:14:51

  • ПАУтина
  • Пользователь
  • Неактивен
  • Зарегистрирован: 2013-12-27
  • Сообщений: 2,350
  • Репутация : [ 4 | 0 ]

Re: Остаточные напряжения при КЗ на линиии.

Так вот вопрос довольно глупый: 0,6-0,7 Uном — это требование к статической или динамической устойчивости? (сбивает, что требование по времени отключения КЗ обычно предъявляет динамическая устойчивость, а к напряжениям в узле — статическая).

Требование по статической устойчивости. Например, для узла с нагрузкой где то в недрах сети. Станция обычно вытягивает даже более 0,9, но при таком уровне двигатель где-то в «степи» перевернётся точно, т.к. на нем будет не более 0,5.
При исследовании динамической в переходных режимах может быть и меньше и однозначно не скажешь. При КЗ на шинах станции может быть и около нуля, а вот после отключения КЗ должно быть более критического (определяется расчётно), но как правило как раз более 0,866666666. Зависит конечно от времени нахождения под КЗ, но опять же расчётно и зависит от многих факторов: АРВ сильного действия или пропорционального, зависимая или независимая и пр. В ПУЭ просто упрощенно и в общих чертах.

4 Ответ от High_Voltage 2018-01-16 16:21:18

  • High_Voltage
  • Пользователь
  • Неактивен
  • Откуда: ХМАО-Югра
  • Зарегистрирован: 2014-03-07
  • Сообщений: 1,271
  • Репутация : [ 1 | 0 ]

Re: Остаточные напряжения при КЗ на линиии.

Так вот вопрос довольно глупый: 0,6-0,7 Uном — это требование к статической или динамической устойчивости?

Pг=(Eг*Uc/x)*sinδ, при КЗ напряжение системы снижается, что влечет снижение угловой характеристики генератора и превышение момента турбины над электромагнитным моментом, в результате чего ротор ускоряется.

5 Ответ от retriever 2018-01-16 17:34:01

  • retriever
  • Пользователь
  • Неактивен
  • Зарегистрирован: 2012-11-26
  • Сообщений: 2,524
  • Репутация : [ 12 | 0 ]
Читайте также  Технические характеристики бронированного кабеля ВБбШв

Re: Остаточные напряжения при КЗ на линиии.

Статическая устойчивость — это устойчивость к малым колебаниям
Динамическая — к большим колебаниям.
Понятия «малое» и «большое» колебание связано с математическим аппаратом: при «малых» колебаниях уравнения, описывающие электромеханический переходный процесс в сети, линеаризуют (sinδ≈δ), и уравнения решают аналитически. При «больших» колебаниях линеаризации не делают и решают все численно.

В нашем случае — КЗ, напряжение упало ниже 0.6-0.7Uном (не стало равным, а стало ниже). Т.е. оно может вообще почти до нуля упасть, ноль тоже меньше 0.6-0.7.
Падение происходит — при КЗ — практически мгновенно. И стоит вопрос — отключать КЗ нужно с выдержкой порядка 0.1с или 0.9 с (вторая ступень защиты)?
И для того, чтобы оценить, «малое» это колебание или «большое», нужно определить, допустима ли при расчетах в таком режиме линеаризация характеристики мощности, т.е. с какой скоростью будут расходиться вектора ЭДС систем.
Для перестраховки правильнее ничего не линеаризовывать в данном случае, это все-таки короткое замыкание в системообразующей сети 110-220 кВ, а не нагрузочный режим или КЗ в распредсети 35-10-6-0.4 кВ.

Полагаю, исходный вопрос связан с каким-то конкретным проектом?

Какими методами можно разрядить конденсатор

Ни один бытовой электронный прибор не работает вечно. Время от времени они требуют своевременного обслуживания или даже ремонта. Все мастера гарантийных сервисных мастерских хорошо знают, что перед началом ремонта и осмотра платы необходимо провести разряд конденсатора. В них даже после отключения прибора от сети неизбежно скапливается запас электрической энергии до 330 Вольт. О том, как эту операцию провести быстро и безопасно своими руками в этом материале.

Как он работает

Если разобрать конденсатор, то его устройство довольно простое. Это два электрода разделенные диэлектрическим материалом:

  • воздухом;
  • керамическим материалом;
  • импрегнированной бумагой.

В качестве электродов выступают обкладки конденсатора. Именно в них происходит процесс накопления электрической энергии с того момента как на обкладки подается напряжение. Если напряжение не подается, то под действием электростатического притягивания, накопленная энергия сохраняется на обкладках конденсатора.

Кондёры постоянного типа разделяют на:

  1. Плёночные. Состоят из трехслойной пленки по схеме электрод-диэлектрик-электрод. Плёнка сворачивается и ее помещают в корпус. Имеют широкое применение в электрических схемах приборов бытового назначения.
  2. Керамические. Состоят из керамических пластинок с металлическими электродами. Чтобы их разрядить, лучше применять нагрузку с большим сопротивлением.

За единицу емкости этого элемента принято считать фарад. То есть если у кондёра емкость в 1 фараду, то он способен сгенерировать 1 вольт.

В электронике и электротехнике используются элементы, емкость которых может измеряться:

  • пикофарадами;
  • нанофарадами;
  • микрофарадами;
  • миллифарадами.

Та емкость, которая указана на корпусе элемента это номинал, который практически получить невозможно. Поэтому на конденсаторе указан процентный допуск его емкости. Это надо понимать как процентное отклонение реального значения от номинального.

Как разряжать правильно

Для того чтобы узнать, как правильно разрядить конденсатор надо иметь ввиду все те параметры, которые присуще конкретному элементу, а именно

  • Номинальную емкость;
  • Допуски по емкости;
  • Допустимое переменное напряжение;
  • Потери в диэлектрике;
  • Температурный коэффициент;
  • Разрешенная импульсная нагрузка;
  • Номинальная мощность;
  • Частота.

Самый главный параметр, для безопасной разрядки этого электронного элемента — емкость.

Сначала лучше проверить

Для начала этот элемент нужно обесточить. Понятно, что не надо именного его лишать источника питания. Достаточно отключить электроприбор и отсоединить вилку от розетки. Если подойти к этому вопросу кардинально, то для безопасности можно на распредщитке отключить все автоматические выключатели, отвечающие за подачу электричества в помещение.

Теперь нам нужен специальный прибор — мультиметр, чтобы узнать заряжен ли конденсатор.

  1. Выбираем режим для измерения напряжения DC (постоянного тока).
  2. Ручку прибора выставляем на максимальный уровень замера напряжения.
  3. Щупы мультиметра подсоединяем к контактам электронного компонента. Из него, как правило, выступают два стержня. Вот именно к ним и нужно присоединить оба щупа детектора. Прижимать нужно достаточно плотно, чтобы на дисплее прибора появились цифровые показания. Нет никакой разницы, какой щуп подводить к какому контакту. Полученное значение получится одинаковым в обоих случаях.

Нам нужно понять какое напряжение на выводах элемента. В зависимости от показаний выбирается и способ разрядки:

  1. Если показания меньше 10 вольт необходимости в разрядке нет.
  2. Если на дисплее замеры в пределах 10–99 вольт, разрядить можно отверткой.
  3. Если значения от 100 вольт и выше рекомендуется применить разрядное устройство.

Важно! Не прикасайтесь голыми руками к выводам — остаточное напряжение может нанести удар током или ожог.

Разряжаем отверткой

ВНИМАНИЕ! Разряжать отверткой можно только конденсаторы небольшой ёмкости и с безопасным напряжением. Запрещено разряжать конденсатор, подключенный к источнику питания.

Для начала нам нужна подходящая отвертка с изолирующей рукояткой. Как правило, рукоятки выполнены из резины или пластика. Оба материала способны создать безопасный барьер между рукой металлической частью отвертки.

Если нет уверенности в том, что у вас именно изолирующая отвертка, рекомендуется купить новую, на которой есть логотип с предельно допустимым напряжением.

Такие инструменты продаются в отделах электротоваров в любом хозяйственном отделе. Подойдёт как плоская, так и крестовая отвертка.

Теперь сам процесс разряда.

  • Возьмите элемент одной рукой у основания, не сильно сжимая;
  • На оба вывода положить отвертку;
  • Будет слышен звук разряда и небольшое искрение.

Держите отвертку так, чтобы она касалась обеих ножек одновременно, только тогда процесс разряда произойдёт нормально.

Для контроля можно замкнуть выводы отверткой еще раз.

Проверить степень разрядки можно все тем же мультиметром.

Разрядное устройство своими руками

Перед тем как измерить емкость, проверить кондёры на пробой или утечку, или если нужна замена несправного элемента необходимо его разрядить. Особенно актуально сделать правильный разряд у высоковольтных радиодеталей большой емкости. Накопленная энергия может сохраняться длительное время и неправильный демонтаж или хранение может нести угрозу для жизни.

Для безопасной разрядки высоковольтных конденсаторов можно собрать недорогое, простое в реализации электронное устройство. Оно разряжает вполне эффективно и безопасно.

Посмотрим на его принципиальную схему:

Напряжение с высоковольтного конденсатора поступает на гасящий резистор R1 и далее уходит на диодный ограничитель напряжения двустороннего типа.

Сам диодный ограничитель из двух параллельных цепочек диодов D1-D3 и D4-D6. Это сделано для того чтобы от любого диода в цепи снять напряжение порядка 2 вольт для работы светодиодных индикаторов D7, D8. Поступающий ток на светодиоды ограничивается резистором R2.

Светодиод запускает процесс разряда высоковольтного конденсатора до безопасного напряжения порядка двух вольт.

На процесс разряда может потребоваться некоторое время от 10 сек. и больше. Время разряда зависит от емкости подключенного кондёра и, какое остаточное напряжение в нем оставалось.

Как только светодиод потухнет можно провести окончательный разряд, с помощью отвертки закоротив выводы радиодетали.

Схема вполне работоспособна.

Всю плату можно собрать самостоятельно и поместить в пластиковый корпус.

Советы и предупреждения

  1. После того как процесс разряда завершен можно обернуть его выводы фольгой, чтобы эта радиодеталь оставалась разряженной.
  2. Все конденсаторы со временем могут разрядиться сами через несколько дней, при условии, что они не подключены к внешним источникам питания. Но всегда лучше считать, что они находятся в заряженном состоянии и контрольная разрядка будет совсем не лишней.
  3. Необходимо постоянно помнить, что крупные радиодетали, коммутирующие электроэнергию, очень опасны. Для работы с такими радиодеталями требуются профессиональные навыки.
  4. При работе с электрическими устройствами всегда необходимо соблюдать меры предосторожности.

Заключение

Из этого краткого описания способов разрядки конденсаторов видно, что небольшие по емкости радиодетали легко разрядить с помощью отвертки, но для разряда конденсатора больших ёмкостей лучше собрать специальную разрядную станцию и пользоваться только ею. Но в любом случае перед работой с кондёрами большой емкости рекомендуется проверить состояние заряда, а от полученных показаний этой радиодетали выбирается способ его разряда.

Видео по теме

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
