Можно ли прокладывать кабель рядом с трубами горячей и холодной воды?

Минимальное расстояние от трубопроводов до кабелей в земле согласно нормам ПУЭ, СНиП (СП) и СанПиН. Сколько метров отступать от газопровода? Каким должно быть расстояние между проложенными электрокабелями и трубопроводами?

Можно ли прокладывать кабель рядом с трубами горячей и холодной воды?

Расстояние между кабелями и трубопроводами, газопроводами по ПУЭ: электрокабели в земле

Расстояние от трубопроводов до кабелей – вариативный показатель, в основном регламентируемый нормами ПУЭ. Правила устройства электроустановок (ПУЭ) – сборник обязательных к исполнению требований, в который периодически вносятся изменения. Необходимость соблюдать расстояние от кабеля до трубопровода обусловлена появлением новых строительных и изоляционных материалов, типов зданий, требований к безопасности возводимых сооружений. В компетенции составителей и редакторов норм ПУЭ входит определение, каким должно быть расстояние между типами сооружений для подачи энергии.

ПУЭ и нормативные документы

На сегодняшний день разработана уже седьмая редакция ПУЭ. Однако в повседневной практике используется вариант СО 153-34.20.120-2003, в котором объединены 6-я и 7-я редакции.

В утверждении документа, кроме Госстроя РФ, участвовали и другие правомочные организации – Минэнерго, Госэнергонадзор и даже ГУ ГПС МВД.

Во вступлении неизменно указывается, что все пункты данного свода правил обязательны к исполнению, независимо от того, осуществляется строительство физическим или юридическим лицом. Также не имеет значения наличие права собственности на сооружение, тип организации.

Пролагать электрические провода могут для обеспечения энергией жилых и общественных зданий, освещения улиц, рекламных сооружений и зрелищных мероприятий. Требования к безопасности от этого не меняются.

Кто бы ни занимался прокладкой, ремонтом и заменой электрокабеля – РСУ, частные или государственные фирмы и компании, какие бы работы по установке ни выполнялись, дистанция определяется согласно ПУЭ.

В данном документе предусмотрены все необходимые тонкости.

Расстояние между кабелями и трубопроводами согласно ПУЭ определяется по таблице минимальной удаленности, обязательной для конкретного типа инженерных сооружений. Так, например, если речь идет о газопроводах, электрический кабель укладывается на расстоянии, которое должно обеспечивать безопасность сооружения с учетом его специфики.

Правила прокладки кабеля и трубопровода согласно нормам

Газопровод – не унифицированное сооружение. Есть несколько типов прокладки, давления, способов изоляции и разветвления, технической оснащенности и даже места прокладки.

В этом случае, кроме ПУЭ, газовая труба и электрический кабель дистанцируются с учетом нормативных документов. Они регламентируют типы и устройство каждого из применяемых видов. Найти эти требования можно в следующих документах:

  1. СНиП 42-01-2002 «Газораспределительные системы». Точнее, его дополненном и переработанном варианте – СП 62.13330.2011, к которому приобщена таблица минимальных отступов от кабелей и коммуникаций. Она не придумана по чьей-то прихоти, а разработана по приведенным в своде норм и правил нормативам безопасности в обращении с голубым топливом.
  2. ПБ или ФНиП, принятым после рассмотрения экспертами еще в 2013 году. Они содержат требования для обеспечения безопасности на промышленных предприятиях или объектах, которые используют в своей деятельности топливо в сжиженном виде.
  3. Если речь идет об осуществлении электро- и газоснабжения жилых и общественных зданий, используется Постановление Правительства РФ № 878 от 20.11.2000 г. Здесь суть указаний, каким должно быть безопасное расстояние между проложенными электрокабелями и трубопроводами, сводится к обеспечению беспроблемной эксплуатации электрических и газовых сетей.

Однако в целом ПУЭ и СНиП (СП) по газопроводам или трубам, обеспечивающим доставку топлива к месту назначения, должны использоваться с учетом многочисленных нюансов. Их сложно представить себе человеку, не обладающему специальными знаниями и опытом работы с прокладкой коммуникационных и энергетических сетей.

Чтобы определить, каким должно быть по нормативам расстояние от трубопровода до электрического кабеля, нужно изучить требования ПУЭ и нюансы размещения, регламентированные в зависимости от типа параллельно проложенных коммуникаций.

От чего зависит расстояние от кабеля

Под термином «трубопровод» подразумеваются не только газовые трубы. Это может быть и трубы отопления, и кабельный Интернет или телевидение, и горячая вода, подогретая централизованным способом или в непосредственной близости от потребителя.

В каждом случае необходимо, чтобы проектирование прокладки трубопроводов, как и кабелей, осуществлялось специалистом, потому что нормы расстояний зависят от множества условий.

Газопровод дистанцируется с учетом охранной зоны собственно газовых труб и такого же требования к электроустановкам. Минимальное удаление от надземного сооружения установлено в 2 м. На земле или под землей дистанция от трубопроводов нужна для соблюдения безопасности обеих сетей коммуникаций.

Определенной статистики о взаимоусилении и взаимовлиянии параллельных сетей газовых труб и электрокабеля нет. Однако нельзя не учитывать их напор или напряжение, качественность изоляции, которой они обеспечены.

Если речь идет о прокладке подземного газопровода, основным критерием для определения расстояния является давление, с которым будет осуществляться подача голубого топлива.

Минимальные дистанции трубы с газом можно посмотреть в приведенной ниже таблице.

Тип подачи Дистанция до силового кабеля Удаленность от водопровода и теплопровода Отступ от здания и сооружения Отступы от транспортных коммуникаций
Высокое давление, до 6 ед. 1 м 1,5 м (2 м, если давление свыше 0,6 МПа) 9 м 3 м – трамвай, 7 м – ж/д рельсы
Низкое давление 1 м 1 м 2 м 2 м – трамвай, 3 м – ж/д рельсы
Средний напор газа в трубе 1 м 1 м 5 м 2 м – трамвай, 4 м – ж/д рельсы
Самое высокое давление 2 м при параллельной прокладке 5 м (теплосеть нормируется от типа оболочки) 15 м 3,8 и 10 м

Надземный газопровод, трубопроводы, линии кабелей связи и электрические провода должны находиться друг от друга на минимальном расстоянии. Оно определяется в строительных нормах и правилах.

В них же указывается, для чего конкретно предназначены электрические кабели и трубы для подачи газа в подсобное помещение. Например, в кухню для приготовления пищи или в подвал для обогрева частного дома.

При повреждении электросети провод или розетка могут искрить. Поэтому в жилом доме их рекомендуют прокладывать на удалении не менее полуметра.

Нюансы размещения кабелей и трубопроводов, газопроводов

Необходимость получения консультации у специалиста обусловлена сложностью принятия конструктивных решений. Также оптимальным вариантом будет привлечение его к проектированию сетей и коммуникаций, даже если речь идет о постройке частного дома, где не требуется особых сложностей в совмещении и разведении.

Есть множество нюансов и правил, которые требуют непременного учета:

  • в газовой трубе учитывается подземное и надземное размещение, степень защищенности от коррозии, напор подаваемого топлива, минимальная удаленность от магистрального трубопровода или тонкой трубы для снабжения жилых и общественных зданий;
  • в электропроводке – тип кабеля, напряжение, подземная или надземная линия, дополнительная снабженность предохраняющими устройствами при расположении устройства под землей и охранная зона ЛЭП, если речь идет не о прокладке в здании (здесь все зависит от габаритов опоры);
  • СНиП 21-01-97 содержит нормативы противопожарной безопасности, и если они не соблюдаются при прокладке в здании разветвленной системы, это может стать препятствием к безопасной эксплуатации;
  • в любой подземной сети имеет значение удаленность до других объектов, класса напряжения и соответствия ГОСТу, где содержатся нормативы относительно степеней защиты, которые обеспечивают специальные кабельные оболочки.

Тонкости расположения трубопровода и кабеля

Есть специальные нормативы по взаиморасположению транспортных газовых магистралей, эстакад, тепло- и водопроводов, возможности пересечения без каких-либо дистанций при условии использования дополнительных приспособлений.

Например, ответвительный провод может находиться рядом с газовой трубой и без соблюдения предписанной дистанции. Но только при условии, что свет в помещение подается по кабелям, закрытым эбонитом или резиной, чтобы обеспечить необходимую безопасность и не допустить попадания кислорода при искрении.

Монтаж сетей в жилом доме осуществляется по расстояниям, ставшим классическими и вошедшим в учебники по санитарно-техническим работам. Параллельная прокладка трубы и кабеля – не менее 250 мм.

Пересечение кабеля и трубы не допускает разрыва менее 100 мм.

А вот если речь идет не о дистанции до электропровода, а об удалении от электрического шкафа или коммутационного щита, тогда допустимым минимумом является 500 мм. Многие люди при постройке собственного дома пытаются самостоятельно найти нормы расстояний.

Для этого недостаточно посмотреть одну таблицу или ПУЭ. Нужно учитывать особенности каждого типа коммуникаций, как и кабелей с трубопроводами, а это возможно только при наличии специальных знаний и постоянного их практического применения.

14 вопросов о коммуникациях в загородном доме: электрика, отопление, водоснабжение и канализация

Прокладывание и разводка в доме коммуникаций — один из наиболее ответственных этапов строительства. Как правильно организовать электро- и водоснабжение, наладить отопление и канализацию?

Когда следует производить прокладку инженерных сетей?

Наилучший вариант, когда параллельно с архитектурным разрабатывается также инженерный проект здания, который содержит в себе, в частности, схемы установки оборудования и прокладки магистралей. Тогда на этапе возведения каркаса дома коммуникации будут смонтированы без проблем. Если же заниматься их прокладкой в уже построенном доме, то придется делать отверстия и каналы в готовых конструкциях — фундаменте, перекрытиях, стенах, что обернется дополнительными трудовыми и финансовыми затратами.

Подводка к зданию труб водоснабжения и канализации

С этой целью преимущественно используют трубы из полимерных материалов — полипропилена (ПП), поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД), металлопластика и др., прокладывая магистрали под землей.

Чтобы избежать замерзания воды зимой, водопроводную трубу укладывают на 30 см ниже так называемой глубины проникновения температуры 0°С в грунт (для средней полосы России эта величина составляет 210–220 см), то есть на расстоянии 240–250 см от поверхности земли. Если глубина будет меньше, то трубу придется обогревать электрокабелем. Придавать уклон водопроводной магистрали не требуется.

Трубы из ПНД и ПВХ отличаются повышенной механической прочностью, а также устойчивостью к низким температурам и к содержащимся в грунте агрессивным веществам

Трубы канализации из ПВХ

Поскольку содержимому сточной трубы замерзание практически не грозит, обычно ее располагают на 30 см выше уровня промерзания грунта (в средней полосе России — на расстоянии 130–140 см от поверхности земли). В данном случае трубе необходим уклон 2 см на 1 пог. м. При меньшем уклоне будет затруднен сток, а при большем — возникнет риск засоров.

Прокладка коммуникаций внутри дома

При сооружении строительных конструкций (в частности, при бетонировании малозаглубленного плитного фундамента) в них закладывают гильзы — проходные элементы, сделанные, как правило, из отрезков стальной трубы. Они защищают трубопровод от повреждения при осадке здания и не препятствуют его температурным деформациям. Внутренний диаметр гильзы должен быть как минимум в два раза больше наружного диаметра трубы. Зазор между гильзой и трубой заполняют мягким водонепроницаемым материалом (промасленный или пропитанный битумом канат, силиконовый герметик, монтажная пена и пр.), который не мешает трубе совершать легкие подвижки по продольной оси. При прохождении магистрали через фундамент на отметке, находящейся ниже уровня грунтовых вод, для герметизации этого зазора предпринимают особые меры.

Водопроводная линия, проходящая под стеной ленточного фундамента, тоже должна находиться внутри гильзы, что защитит ее от повреждения при сжимающем воздействии грунта

Чтобы не допустить протечек, гильза, установленная в межэтажное перекрытие, должна выступать над ним на 30–50 мм.

Читайте также  Технология прокладки кабеля на тросе

Имеющие небольшой диаметр трубы водоснабжения и отопления, а также электрокабели могут быть проложены в толще стен и перекрытий (в каналах, заделываемых стяжкой или штукатуркой) либо в подконструкции пола (обычно внутри слоя утепления). В случае наружного монтажа трубы крепят к стенам хомутами с виброизолирующими прокладками.

Как безопасно проложить коммуникации в деревянном доме?

К деревянным стенам и перекрытиям трубопроводы следует фиксировать с помощью крепежных элементов, призванных предотвратить их деформацию и повреждение при осадке здания. Той же цели служат компенсационные зазоры, оставляемые в местах прохождения труб через крышу, стены или перегородки.

Электропроводку в деревянных домах можно прокладывать как открытым, так и скрытым способом. Вариант проводки поверх стен (в пластиковых коробах или гофрированных рукавах) более безопасен, но не всегда приемлем с точки зрения интерьерного дизайна. Во втором случае провода разрешено заключать только в металлические трубы и короба, которые закладывают внутрь стен и перекрытий.

Как подключить дом к централизованному водопроводу?

В большинстве случаев коттеджные поселки подсоединены к централизованной сети или имеют свою скважину, так что подвести воду к дому на общих основаниях будет не сложно. Если же есть необходимость подключаться к центральной магистрали напрямую, то следует обратиться в службу местного Водоканала за техническими условиями на такое подключение. В соответствии с этим документом нужно подготовить проект системы водоснабжения коттеджа (точка подключения, схема прокладки труб и пр.) и согласовать его с той же службой, после чего можно делать врез с запорной арматурой в трубопровод и тянуть трубы к дому.

Устройство индивидуальной скважины

Схема устройства скважины «на песок»

На подмосковных землях, чтобы достичь водоносного горизонта, довольно часто устраивают скважины глубиной не более 30 м («на песок»). Работы производят с использованием самоходной установки. В пробуренное отверстие помещают стальную или пластиковую обсадную трубу, диаметр которой определяют, исходя из потребности в воде. К примеру, для дома с 4–6 точками водоразбора и расходом воды 1,5–2 м³/ч достаточно трубы диаметром 115–133 мм.

В нижней части трубы ставят сетчатый или гравийный фильтр (либо их комбинацию) и опускают в скважину погружной насос. Систему комплектуют гидроаккумулятором (расширительным баком) и реле давления.

В случае большого коттеджа с суточным потреблением воды 3–4 м³/ч целесообразно бурить артезианскую скважину глубиной от 40 м и оборудовать ее кессоном с насосным комплексом. На бурение такой скважины требуется разрешение и за ее использование взимается налог

Система очистки воды

Вода из скважины или поселкового водопровода нуждается в очистке, так как может содержать механические частицы (песка, железа и др.) и растворы органических и неорганических соединений. Для этого в месте ввода трубы в дом (после запорной арматуры) к ней подключают специальное оборудование, выбор которого зависит от химического и бактериологического состава воды, а также от ее назначения — только техническая или еще и питьевая.

Техническую воду необходимо механически очистить от взвешенных частиц, для чего служат фильтры картриджного типа. А для подготовки питьевой воды требуются дополнительные ступени фильтрации. Нужно удалить из нее железо, марганец, сероводород и т. п. (реагентные или безреагентные фильтры), умягчить ее, то есть вывести соли кальция и магния (ионообменные устройства), и обеззаразить — убить микроорганизмы — под воздействием ультрафиолетового излучения. На завершающем этапе фильтрации наиболее эффективно работают установки с обратноосмотической мембраной, задерживающей практически все примеси, вплоть до солей металлов, многих бактерий и вирусов и пр., и пропускающей только молекулы воды.

Чем загрязненнее вода из скважины, тем более оправданно применение ступени обратного осмоса в фильтре. Однако надо учитывать, что при этом объем воды, сбрасываемой в канализацию в виде отходов фильтрации, в 3 раза больше объема очищенной воды, а степень ее очистки столь высока, что может вызвать нарушение солевого баланса в организме человека

Можно ли обойтись без запорной арматуры на водопроводе?

Однозначно — нельзя. Чтобы перекрыть воду в аварийной ситуации или в случае ремонта сантехники, запорная арматура на вводе трубы в дом необходима. Ее устанавливают перед счетчиком воды, если водопровод протянут от централизованной магистрали, или перед гидроаккумулятором, если от скважины. Кроме того, рекомендуется поставить запорные краны на стояках, идущих на верхние этажи, — тогда при замене наверху смесителя не придется «обезвоживать» весь дом.

Разводка труб холодного водоснабжения

Схемы разводки

На входе в дом водопровода, идущего от централизованной магистрали, ставят счетчик холодной воды. При водоснабжении из скважины систему комплектуют гидроаккумулятором. Далее монтируют запорный кран, фильтровальные установки, тройник с разделением на холодную воду и воду для подогрева.

Существует две схемы подводки труб к точкам водоразбора: с последовательным и с коллекторным подключением. Первая из них предполагает прокладку одной магистрали с отводами к каждому потребителю, а вторая предусматривает общий коллектор с расходящимися от него трубами. В случае последовательной разводки, если одновременно открыть несколько кранов, на самый удаленный из них может не хватить напора. Но для небольшого дома всего с двумя-тремя точками водоразбора такая схема вполне подходит, да и обойдется она заметно дешевле, чем коллекторная.

Диаметр магистральной водопроводной трубы и стояков зависит от потребности дома в воде и определяется расчетом. В среднем это 20–25 мм (наружный Ø), а при наличии бассейна может быть и все 50 мм. Отводы делают из труб меньшего диаметра.

В системе холодного водоснабжения для внутренней разводки применяют трубы из полипропилена, металлопластика, металла (сталь, медь, нержавейка), полиэтилена, ПВХ

Подготовка горячей воды

Обычно теплогенератор, работающий на систему отопления, обеспечивает и горячее водоснабжение коттеджа. Производительность по ГВС у настенных двухконтурных котлов составляет максимум 15 л/мин. Так что при потребности в большом количестве горячей воды целесообразно установить одноконтурный газовый котел с накопительной емкостью — бойлером, вмещающим до 260 л воды (объем навесных моделей — до 100 л).

Для системы ГВС в основном используют трубы из армированного полипропилена со сварным соединением, способные выдерживать максимально допустимую температуру горячей воды. Также это могут быть изделия из металла или сшитого полиэтилена. Разводку выполняют по той же схеме, что выбрана для холодной линии: с последовательным или коллекторным подключением потребителей.

Как отводить бытовые сточные воды?

При наличии общей поселковой канализации вопрос решается просто — нужно только получить разрешение на подвод к ней своей трубы. При отсутствии таковой выход один — создавать локальную очистную систему, то есть обзаводиться септиком или установкой глубокой биологической очистки. Их располагают под землей (на глубине до 2,5 м) на расстоянии не менее 3 м от дома и не ближе чем в 20 м от водяной скважины.

Септик — это накопительная емкость из полимерного материала, устойчивого к воздействию низких температур и агрессивных химических веществ, содержащихся в грунте. Здесь сточные воды отстаиваются и предварительно механически очищаются (осветляются), а затем их либо удаляют ассенизационной машиной, либо подвергают дальнейшей очистке с помощью фильтрующего колодца, траншей или полей подземной фильтрации.

Установка глубокой биоочистки (или локальное очистное сооружение – ЛОС) может состоять из разделенной на камеры единой емкости (полимерной, металлической, бетонной) или же из системы отдельных модулей, где происходит поэтапная очистка воды за счет анаэробных и аэробных бактерий, а иногда и с применением особых химикатов. В результате стоки очищаются на 95–98% и могут быть отведены в дренажный колодец, придорожный кювет и пр.

Подключаясь к поселковой сети, не менее чем в 3 м от дома следует устроить смотровой колодец. Притом от колодца до магистрали обычно ведут трубу диаметром 150 см, а от дома до колодца (а также, в случае автономной канализации, до септика или установки биологической очистки) — диаметром 100–110 см

Монтаж греющего кабеля для обогрева труб внутри и снаружи.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Наибольшее распространение получили греющие кабеля двух видов:

    резистивные
    саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Иначе он банально может расплавить и прожечь трубу.

У саморегулирующегося, замкнутого контура или петли нет.

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Читайте также  Какие бывают кабель каналы?

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

    фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

    бронированный, защитный экран или оплетка
    слой изоляции
    две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

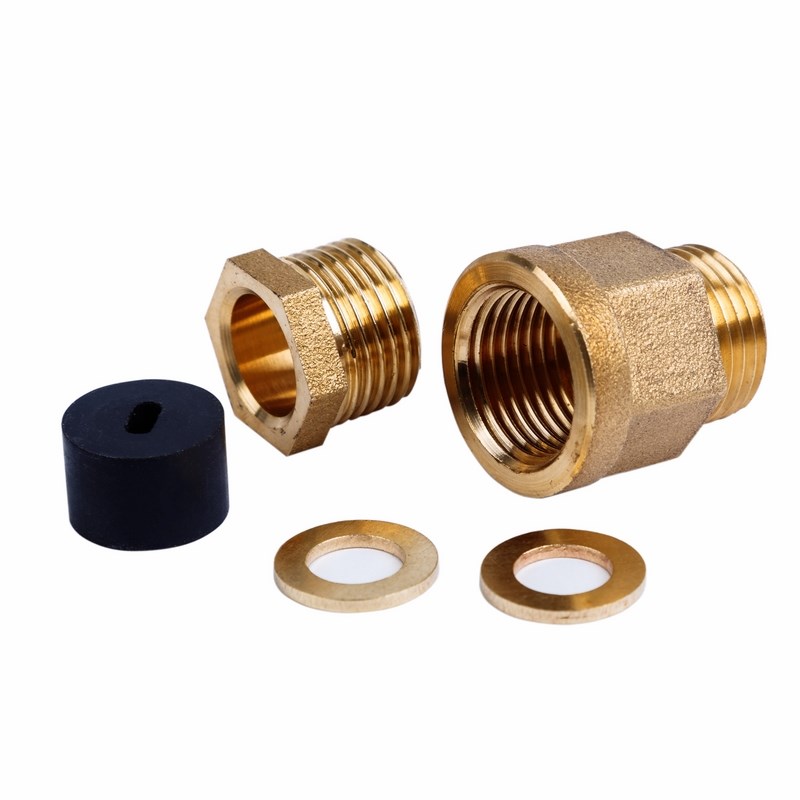

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Для монтажа по наружной стороне вам понадобятся:

Параллельная прокладка кабелей под трубопроводами воды допускается?

DenveRus37
Посмотреть профиль
Найти ещё сообщения от DenveRus37

Электроснабжение и КИПиА

Например так (это для стандартных условий, но там еще есть, что почитать в зависимости от конкретных условий (взрыво и пожаро опасность, возможность повреждения и т.п. ). Также на всякий случай обращаю Ваше внимание на то, что лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей..

2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между
ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковос-
пламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубо-
проводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических
повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздей-
ствия высокой температуры или должны иметь соответствующее исполнение.
2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не
менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами —
не менее 400 мм.
Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от
воздействия высокой температуры либо должны иметь соответствующее исполнение.

DenveRus37
Посмотреть профиль
Найти ещё сообщения от DenveRus37

Электроснабжение и КИПиА

Глава 2.1
ЭЛЕКТРОПРОВОДКИ
ОБЛАСТЬ ПРИМЕНЕНИЯ, ОПРЕДЕЛЕНИЯ
2.1.1. Настоящая глава Правил распространяется на электропроводки силовых, осветительных и вторичных
цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооруже-
ний, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приуса-
дебных участков, на строительных площадках с применением изолированных установочных проводов
всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией
в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 (при сече-
нии более 16 мм2 — см. гл. 2.3).

DenveRus37
Посмотреть профиль
Найти ещё сообщения от DenveRus37

Электроснабжение и КИПиА

Это скорее всего требования технологов, ну и здравого смысла конечно-же.

Как электрик можете попробовать так (если конечно у Вас кабель не подводный ):
1.1.21. Электроустановки и связанные с ними конструкции должны быть стойкими в отношении воздействия
окружающей среды или защищенными от этого воздействия.

DenveRus37
Посмотреть профиль
Найти ещё сообщения от DenveRus37

Электроснабжение и КИПиА

В этой главе пуэ так же написано: 2.1.1. Настоящая глава1 Правил распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 (при сечении более 16 мм2 — см. гл. 2.3).

т.е. если кабель выше 16мм2, а у меня ВВГнг(А)-LS 5х95, мне эта глава не подходит

DenveRus37
Посмотреть профиль
Найти ещё сообщения от DenveRus37

Электроснабжение и КИПиА

Хорошо. Тогда смотрите в главе 2.3. :

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ
2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следу-
ющие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные — и для осмотра.
Кабели (в том числе бронированные), расположенные в местах, где производится перемещение
механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответ-
ствии с требованиями, приведенными в 2.3.15.
2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.
3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопрово-
дами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими
жидкостями — не менее 1 м.
При меньших расстояниях сближения и при пересечениях кабели должны
быть защищены от механических повреждений (металлическими трубами, кожухами и т.п.) на всем
участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от пере-
грева.
Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.
Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жид-
костью в вертикальной плоскости не допускается.

Кстати Solar (пост №8) дал очень хорошую ссылку, там все выборки относительно взаимной кабеля и трубопроводов по ПУЭ.

Греющий кабель для водопроводных труб

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Читайте также  Как снять остаточное напряжение с кабеля?

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Греющий кабель внутри водопровода

ИмхоДом › Форумы › свободная тема › Греющий кабель внутри водопровода

  • В этой теме 20 ответов, 13 участников, последнее обновление 6 месяцев сделано Серж .
  • Наука-2

Вразумительного ответа по форуму не нашел, поэтому задам еще раз:

Можно ли использовать для прокладки внутри водопроводной трубы не экранированный греющий кабель?

Не экранированный греющий кабель греющий ES TEC SRL 16-2 — 90руб./п.м.

Вода будет использоваться для технических нужд: унитаз, душ, стиралка, мойка посуды. По идее при утечке УЗО выбьет как от кабеля с экраном, так и без него. Кабели отличаются только наличием экранирующей оплетки и внешним пластиком. Более дорогой «пищевой».

  • Иглаково

Видимо дело во внешней оболочке. У дорогого — фторопласт. Можно включить и дешевый кабель в воде. Вопрос: сколько он прослужит? Ну и есть ли возможность его потом поменять в трубе.

А так то частенько приходится принимать нестандартные решения. Поэтому надо мозг включать и лучше коллективный.

  • Томск

Вот что пишет производитель:

Можно ли установить кабель греющий внутрь трубы с водой?
Можно.

Соединение с холодным концом и концевая муфта герметичны, и надежно защитят проводник и матрицу от замыкания. Разумеется, кабель не должен проходить через запорную и регулирующую арматуру (включая полнопроходные шаровые краны и задвижки).

Можно ли проложить греющий кабель внутри трубы канализации?
Нельзя.

Бытовые стоки весьма агрессивны и за год-два разрушат термоусадочную трубку на концевой муфте и в месте соединения с проводом питания;
Кабель будет собирать загрязнения и способствовать засорам;
При прочистке засора он с большой вероятностью намотается на трос или канализационную проволоку и получит несовместимые с жизнью повреждения.

  • Наука-2

Ну и есть ли возможность его потом поменять в трубе.

С двух концов трубы устанавливаются сальники, так что с заменой кабеля не должно быть проблем. Это даже удобнее чем обматывать трубу кабелем. Не нужно откапывать. Открутил две гайки, заменил кабель и всех делов!

Вода вроде не агрессивная жидкость. Если кабель рассчитан на наружный обогрев трубы, то и внутри водопровода ему ничего не будет. То что пластик на дешевом кабеле не пищевой, так я и не собираюсь пить эту воду. В мкр.Наука поголовно строят выгребные ямы без дна. Первые два горизонта уже заражены.

Мне не понятно, почему на всех греющих кабелях без экрана пишут: для наружного обогрева, а с экраном допускается монтаж внутри трубы. Какую функцию выполняет оплетка кроме защиты жил от повреждения. То что она заземляется будет играть роль если все равно используется УЗО?

  • Наука-2

3. Экранированный или неэкранированный?

Об этой характеристике производители и поставщики нередко умалчивают, тем не менее, она не менее важна, поскольку влияет на безопасность при эксплуатации.

Чаще всего на рынке можно встретить неэкранированный кабель.

Экранированный стоит дороже, поскольку технология его изготовления сложнее. Он отличается наличием своеобразного защитного «экрана» (из алюминиевой фольги или медной проволочной сетки), расположенного между жилами и внешней оболочкой. Его основная роль – предотвращение удара током.

Поэтому при покупке нагревательного кабеля рекомендуем уточнять – является ли он экранированным. В противном случае – обязательным является подключение устройства защитного отключения (УЗО).

4. С пищевой оболочкой или без нее?

Саморегулирующие нагревательные кабели могут монтироваться не только на поверхности трубы, но и внутри нее. Причем есть модели, подходящие для защиты труб с питьевой водой.

Внешняя оболочка такого кабеля изготовлена из пищевого полимера, абсолютно безопасного для человека. Желательно чтобы производитель мог предоставить гигиенический сертификат, подтверждающий проведение необходимых тестирований.

Новый нагревательный кабель с пищевой оболочкой может иметь резкий химический запах. Опасаться этого не стоит. Кабель остается абсолютно безопасным для питьевой воды. А неприятный аромат со временем «выветривается».

Вывод (IMHO): Если воду вы пить не собираетесь и установлено УЗО, то можно использовать дешевый греющий кабель без экрана.

  • Томск

я бы задумался об установке термостата дополнительно к кабелю или реле времени, так как он хоть и саморегулирующийся, реально всю трубу прогрееет как боилер до 60 градусов.

  • Ветеран-3

ПНСВ в полиэтиленовой изоляции? и мозги к нему — измерять температуру по его же сопротивлению…. я понимаю что умничаю, но чисто для расширения кругозора — столкнуть с накатанного пути… Напряжение на нем кстати получится небольшое, вольт 10, даже если изоляция прохудится — ничего фатального. Жила стальная, на фоне нашей железной воды растворить с полкило такого кабеля — ничего кардинально не изменится.

насчет агрессивности воды прям из скважины — это не какахи, конечно, но я бы вот так не сказал что она никакая химически.

  • Наука-2

я бы задумался об установке термостата дополнительно к кабелю или реле времени, так как он хоть и саморегулирующийся, реально всю трубу прогрееет как боилер до 60 градусов.

Планируется установка CCU825 на DIN-рейку. Он будет управлять всем домом. В том числе контролировать температуру в трубах.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
