Описание характеристик кабеля марки КГН

Технические характеристики кабеля КГН, расшифровка названия, конструкция, область применения. Маркировка жил кабеля КГН.

Описание характеристик кабеля марки КГН

Характеристики кабеля КГН

Силовой кабель КГН относится к узкоспециализированной кабельной продукции. Как гласит спецификация, он предназначается для подключения к промышленным электросетям передвижных электроустановок — например, смонтированных на неких самоходных механизмах. Собственно, это специфическая вариация стандартного КГ — гибкого кабеля с медными жилами, но имеющая собственную сферу применения.

Провод КГН изначально был предназначен (да и сейчас активно используется) для применения на речных и морских судах и военных кораблях. В нем используется не поливинилхлоридная, а резиновая изоляция, что увеличивает стойкость провода к переувлажненному воздуху, соленой воде, различным маслам, дезинфицирующим химическим средствам и другим видам агрессивных сред. При этом недостатком этого провода является уязвимость к солнечным лучам — под их действием резиновое покрытие довольно быстро теряет гибкость и начинает разлагаться.

Расшифровка названия

Тут все стандартно:

  • К — изделие относится к классу кабелей;
  • Г — «голое», то есть без брони, также эта буква в индексе означает гибкость;
  • Н — наирит. В качестве материала для изоляции используется наиритовая резина либо, в более современных версиях кабеля, бутадиеновый (бутадиен-нитрильный) каучук. В обоих случаях маркировка кабеля одинакова.

Бутадиен-нитрильные каучуки, как и наиритовая резина, предназначены в первую очередь для придания изоляцию масло- и бензостойкости (а также устойчивости ко многим другим агрессивным средам), что делает их неоценимыми при производстве самых разных технологических изделий — от изоляции для проводов до технических прокладок, сальников и рукавов. При этом наиритовая резина уступает в маслостойкости бутадиеновому каучуку, но обладает рядом других полезных качеств, к примеру, стойкость по отношению к кислотам и щелочам и сопротивление горению.

Конструкция

Кабель типа КГН изготавливается на основе многопроволочных жил из луженой оловом или смесью олова и свинца составом, при этом олова должно быть не менее 40%. Он имеет сложную композитную конструкцию, которая состоит из следующих элементов:

  1. Многопроволочная жила 5-го класса гибкости, круглая в разрезе.
  2. Изоляция жилы на основе наирита или бутадиенового каучука (специальная резина РТИ-1).
  3. Прослойка между медью и резиной из пленки ПЭТ — полиэтиленфталата, предотвращающая слипание изоляции с медью.
  4. Поверхностная оболочка из полихлоропреновой резины РШН-1.
  5. Предотвращающая слипание резиновых составов пленка на основе того же ПЭТ или талька между индивидуальной изоляцией проводников и общей оболочкой.

Наличие таких промежуточных оболочек отличает КГН от других типов кабелей и в некоторой степени удорожает этот провод, придавая ему специфических характеристик. Его можно использовать в обычных жилых, административных и производственных зонах, в которых он не находится под воздействием агрессивных сред, но это нецелесообразно, так как существует много более дешевых аналогов, в частности, тот же КГ — кабель гибкий (без особенностей).

Жилы в КГН скручиваются, но с шагом скрутки, не превышающим 16 собственных диаметров. При этом допускается наличие одной-двух жил меньшего сечения (обычно это «земля» и «ноль»). В данном случае этот факт должен быть отражен в маркировке согласно следующему примеру: 3×2.5 + 2×1.5. Это значит, что в кабеле присутствуют 3 жилы сечением 2.5 мм квадратных, и 2 — сечением 1.5 мм.

Максимальное количество проводников в продукции этого класса — 5 (всех диаметров), минимальное — один проводник. Максимальное сечение — 120 мм квадратных, минимальное — 0.75 мм.

Маркировка жил

Многопроволочные проводники кабеля типа КГН могут иметь цветовую или цифровую маркировку. Если присутствует цифровая, то изоляция всех жил будет одного цвета, но на нее будут нанесены следующие обозначения:

  • 0 — земля;
  • 1..5 — нулевой и фазные проводники.

Если маркировка — традиционная цветовая, то, соответственно:

  • ЗЕМЛЯ — желто — зеленый цвет;
  • НОЛЬ — голубой ;
  • ФАЗА — черный, коричневый , синий .

Красный, белый, серый, а также зеленый и желтый, если они по отдельности, в изготовленных согласно общим правилам и ГОСТам проводах КГН не используются. Таким образом, их наличие — верный способ определить подделку или, во всяком случае, оно указывает на тот факт, что кабель производился малоизвестным предприятием по собственным ТУ. Доверять ему или нет — личное дело каждого.

Но стоит отметить, что цветовая маркировка одно- и двужильных кабелей никак не регламентируется. Они могут быть любого цвета.

Технические характеристики

Основные функциональные характеристики у КГН следующие:

  • назначение — для переменного и постоянного тока;
  • максимальная частота переменного — 400 Гц;
  • максимальное напряжение переменного тока — 660 В, постоянного — 1000 В;
  • рабочий температурный диапазон стандартного кабеля, для плавания в умеренных широтах (УХЛ-исполнение) — от –30 до +50 градусов по шкале Цельсия, в тропическом (маркируется приставкой Т в названии) — от –10 до +55 градусов;
  • предельно допустимая температура нагрева составляет +75 градусов;
  • минимальная монтажная температура — до –15 градусов (то есть та, при которой кабель можно прокладывать. Если она ниже, его требуется подогреть);
  • максимальный радиус изгиба — 8 внешних диаметров;
  • строительная длина зависит от общего сечения, чем оно меньше — тем длина больше. Так, например, провод сечением 35 мм квадратных будет иметь строительную длину не менее 150 мм, а вот при общем сечении в 155 мм и выше оно составит от 100 метров.

Кабель КГН умеренно стоек к возгоранию, не поддерживает горения при прокладке в одиночку. Несмотря на это, к огнеупорной электротехнической продукции он не относится.

Обратите внимание: «узким местом» данного провода является малый срок действия.По гарантии он составляет всего полгода от ввода в эксплуатацию с учетом даты производства — от нее может пройти не более 12 месяцев. При этом фактический срок службы составляет около двух с половиной лет.

Западный аналог КГН — кабель NSSHOU.

Область применения

Основная сфера, где целесообразно использование таких кабелей — помещения с повышенной влажностью, где на стенах в холодное время может образовываться конденсат (в частности, внутренние объемы морских и речных судов), а также так называемые машинные помещения, воздух в которых содержит пары масел, спиртов, бензинов, других едких химических соединений, либо кабель в каком-то месте может соприкоснуться с ними напрямую. Так же, как и КГ, он используется для подключения подвижных электромеханизмов к стационарным источникам тока.

Видео по теме

Кабель КГН — описание и характеристики

Кабели силовые применяются для передачи электричества на различные расстояния в условиях и при обстоятельствах, когда применение неизолированных проводников или проводов меньшего сечения неэффективно и нерационально. КГН относится к таким изделиям и обладает всеми необходимыми для своего назначения качествами. В статье расскажем, как выбрать кабель КГН, дадим его подробную характеристику.

Расшифровка и конструкционные характеристики

Маркировка любого кабельного изделия основывается на материалах изготовления, условиях использования и технико-эксплуатационных характеристиках. В случае с КГН при расшифровке получаем следующий результат:

  • К – силовой кабель;
  • Г – гибкий;
  • Н – наиритовая резина (внешняя изоляция).
Читайте также  Как обжать сетевой кабель?

Наиритовая резина знакома многим под другим названием – вулканизированный каучук. При вулканизации используют окиси цинка и магния, а главным преимуществом изделия является высокая устойчивость к воздействию многих реагентов, включая растворители, продукты нефтепереработки, кислоты, растительные или минеральные масла. Дополнительные плюсы наиритовой резины – повышенная прочность и сопротивляемость механическому истиранию. Даже в случае нагрева до 95 гр. Цельсия внешняя оболочка сохраняет свои положительные качества и не поддерживает горения.

При маркировке кабеля после КГН может стоять дефис и еще несколько букв, которые указывают на климатическое исполнение. Провод КГН-Т успешно эксплуатируется в тропических условиях, поскольку может справляться с воздействием плесневелых грибов. Кабель КГН-ХЛ можно применять при критически низкой температуре. Наличие приставки ls означает низкое выделение вредных токсичных веществ при нагреве.

Помимо буквенной маркировки, используется цифровая. Первая цифра указывает количество жил в кабеле, вторая отделяется от первой при помощи знака умножения и указывает на сечение отдельных проводников. К примеру, если вы видите маркировку КГН-Т 2×3, то можете расшифровать ее как гибкий силовой кабель с наиритовой изоляцией, двумя жилами по 3 кв. мм каждая, предназначенный для эксплуатации в тропиках.

Каждая жила в кабеле КГН производится из множество маленьких проволок. Обычно для их изготовления применяют луженое олово или его смесь со свинцом. Содержание олова в подобных смесях должно быть от 40%. Сложная композитная конструкция КГН подразумевает использование нескольких составляющих:

  1. Многопроволочная жила с классом гибкости не ниже пятого. В разрезе имеет круглое сечение.
  2. Жилы изолированы наиритовым или бутадиеновым каучуком.
  3. Между оловом (медью) и оболочкой размещают прослойку из полиэтилентерефталата. Это необходимо для исключения залипания между данными материалами.
  4. Внешняя оболочка изготавливается из полихлоропреновой резины РШН-1.
  5. Дополнительная пленка из полиэтилентерефталата или талька, исключающая слипание остальных резиновых составов (изоляции жил и наружной оболочки).

Все перечисленные промежуточные прослойки являются характерной особенностью КГН, что отличает его от проводов остальных типов. С другой стороны, это приводит к повышению стоимости кабеля за счет наличия специфических параметров. КГН можно эксплуатировать на производственных, административных и жилых объектах при условии, что на него не падают солнечные лучи. С другой стороны, в жилых и административных зданиях нет агрессивных сред, поэтому использование данной модификации нецелесообразно. Вместо КГН лучше взять тот же КГ.

Шаг скрутки жил в КГН не должен превышать 16 собственных диаметров. Нередко в конструкцию включены одна-две жилы уменьшенного сечения, используемые как нулевой и заземляющий проводники. В таком случае маркировка включает дополнительные обозначения, и через знак сложения указывается количество уменьшенных жил и их сечение. Например, КГН-Т 2×3 + 2×1 состоит из двух жил сечением 3 кв. мм и двух 1 кв. мм.

Максимально допустимое количество жил для КГН – пять (независимо от диаметра), минимальное – один. Площадь сечения отдельных проводников находится в диапазоне от 0,75 до 120 кв. мм.

Описание характеристик кабеля марки КГН

Расшифровка маркировки

Первым делом нужно рассказать, как расшифровывается аббревиатура. Согласно существующим стандартам, расшифровка имеет следующий вид:

  • К — кабель;
  • Г — гибкий;
  • Н — изоляционный слой изготовлен из наиритовй резины (негорючей).

Как вы видите, маркировка достаточно простая и понятная. Существуют еще несколько разновидностей, а именно КГ-ХЛ (холодный климат) и КГ-Т (тропический), но о данных марках мы обязательно поговорим отдельно в следующих публикациях.

С техническими характеристиками кабеля КГ вы можете ознакомиться в соответствующей статье!

Конструкция

Итак, конструкция КГН представлена следующим образом:

  1. Токопроводящая жила изготовлена из меди, структура у нее многопроволочная, форма круглая, класс гибкости 5 в соответствии с нормативным документом ГОСТ 22483.
  2. Поверх жилы может быть нанесен разделительный слой, предотвращающий прилипание к ней изоляции. Материал этого слоя — синтетическая пленка.
  3. Сама изоляция резиновая, цветовая маркировка проводов соответствует существующим стандартам.
  4. Если кабель КГН многожильный, провода скручены между собой с шагом, не превышающий 16 диаметров по всей длине.
  5. Поверх резиновой изоляции может быть уложен разделительный слой в виде талька либо же синтетической пленки, предотвращающий слипание между оболочкой и внутренней изоляцией.
  6. Оболочка изготовлена из негорючей резины, которая к тому же маслостойкая, что придает проводнику повышенные эксплуатационные характеристики.

На фото ниже вы можете более подробно рассмотреть конструкцию КГН:

Основные параметры

Вот мы и перешли к одному из наиболее интересующих вас вопросов — описанию параметров проводника. Технические характеристики кабеля КГН следующие:

  1. Номинальное напряжение 0,66 кВ (переменное) и 1 кВ (постоянное).
  2. Частота переменного тока 400 Гц.
  3. Рабочая температура от -30°С до +50°С для марки КГН и от -10°С до +55°С для тропического исполнения КГН-Т.
  4. Минимальная температура прокладки -15°С (без предварительного подогрева перед монтажом).
  5. Допускается максимальный нагрев жил в рабочем режиме не более +75°С.
  6. Минимальный радиус изгиба во время прокладки кабеля — от 8 наружных диаметров.
  7. Строительная длина проводника при сечении до 35 мм.кв. не меньше, чем 150 метров, при сечении от 50 до 120 мм.кв., как правило, 125 метров и при поперечном сечении 150 мм.кв. и выше строительная длина кабеля КГН должна составлять не менее 100 метров.
  8. Срок службы составляет всего 2,5 года с момента производства.
  9. Гарантий срок эксплуатации пол года с момента начала эксплуатации кабельной линии, но при этом год с момента выпуска продукции.
  10. Изготовлен в соответствии с ТУ 16.К73.О5-93.

Что касается остальных технических характеристик силового кабеля КГН, их мы предоставили в таблицах. Если вам интересуют все поперечные сечения проводника, вес и наружный диаметр каждого размера, ознакомьтесь с данными, предоставленными ниже:

Длительно допустимый ток на проводник составляет:

Вот мы и рассмотрели основные характеристики медного кабеля КГН. Осталось только рассказать вам, где он применяется и какие производители выпускают данную марку кабельной продукции.

Область применения и назначение

Благодаря своим параметрам, данный проводник можно использовать в условиях с повышенной влажностью, даже под водой. Его, собственно, изготовили для применения в судостроении. Помимо этого КГН применяют в агрессивных средах, например, в шахтах, для подключения передвижного электрооборудования и механизмов. Для прокладки в земле лучше использовать бронированную кабельную продукцию, например, медный кабель ВБбШв.

Что касается жилых зданий, здесь целесообразно использовать проводник только в том случае, если помещения имеют естественную вентиляцию, а сама электропроводка не стационарная (временная). Часто КГН находит свое применение для электроснабжения подвальных помещений.

Следует отметить важный нюанс — монтаж рассматриваемого проводника по воздуху допускается лишь в том случае, если его дополнительно защитить от солнечных лучей. Это связано с характеристиками изоляции, которая не устойчива к ультрафиолетовому излучению.

Заводы изготовители

Ну и последнее, о чем хотелось бы рассказать — какие производители кабеля КГН являются самыми надежными на сегодняшний день. Итак, в качестве производства данной марки кабельной продукции можно не сомневаться, если он выпущен следующими заводами:

  • «Электрокабель» Кольчугинский завод»;
  • «Камкабель»;
  • «Рыбинсккабель»;
  • «ГК «Севкабель».
Читайте также  Кабель для Wifi антенны своими руками

Все же если вы сомневаетесь в качестве приобретаемого товара, рекомендуем самостоятельно определить сечение кабеля, чтобы убедиться, что заявленные заводом характеристики соответствуют фактическим!

Кстати, аналогом проводника можно считать импортную марку NSSHOU. Поэтому если вы не знаете, чем заменить рассматриваемый кабель, ознакомьтесь с параметрами NSSHOU.

Вот мы и рассмотрели основные технические характеристики кабеля КГН. Надеемся, предоставленная информация была для вас полезной!

Кабель КГН: описание и характеристики

Силовой кабель КГН является модификацией популярного кабеля КГ, о нем мы уже рассказывали. Если говорить за отличия этой продукции, то стоит выделить устойчивость к горению и влаге. Такие особенности проводника сделали его популярным, поэтому мы подробнее решили рассказать технические характеристики, описание, расшифровку и поговорим о сфере применения.

Кабель КГН расшифровка

Изначально стоит рассказать об аббревиатуре, выглядит она следующим образом:

  • К – это кабель.
  • Г – он гибкий.
  • Н – есть изоляционный слой из натриевой резины, она не горит.

Существует и несколько разновидностей кабеля – это КГ-ХЛ, который предназначается для холодного климата и КГ-Т, он тропический.

Конструкция проводника

  1. Кабель медный. Структура многопроволочная, форму имеет круглую.
  2. Гибкость кабеля 5, все это подтверждается ГОСТом 22483.
  3. Изоляция резиновая, она соответствует маркировки кабелей и проводов.
  4. Поверх жилы нанесен специальный слой, он не дает изоляции прилипать.
  5. Оболочка изготовлена из резины, которая не горит и не боится влаги, что и добавляет повышенные характеристики.
  6. Кабель КГН многожильный, поэтому все провода скручены. Шаг скрутки не может превышать 16 диаметров.

Подробнее посмотреть конструкцию вы сможете вот на таком фото:

Технические характеристики кабеля КГН

Теперь мы перейдем к самому главному – техническим характеристикам кабеля, выглядят они следующим образом:

  1. Частота 400 Герц.
  2. Рабочая температура -30+50. Если мы говорим за кабель КГН-Т, то рабочая температура от -10 до +55 градусов.
  3. Номинальное напряжение 1 кВ – постоянное и 0.66 кВ – переменное.
  4. Срок службы маленький, всего 2,5 года с момента производства.
  5. Гарантия начинается с момента установки или когда пройдет полгода после его приобретения.
  6. Изготавливается проводник согласно стандартов ТУ 16.К73.05-95.
  7. Минимальная температура для прокладки – 15 градусов.
  8. Максимально допустимый нагрев 75 градусов.
  9. Радиус изгиба во время прокладки – 8 наружных диаметров.

Если говорить за другие технические характеристики, то стоит выделить его сечение, номинальное напряжение и вес, все это вы найдете в таблице:

В следующей таблице вы найдете допустимый ток проводника в зависимости от его сечения.

Область применения

Данный кабель считается универсальным, ведь он обладает рядом характеристик, которыми не могут похвастаться другие проводники. Его можно использовать:

  1. В местах, где повышена влажность. Также он подходит для установки под водой, однако перед монтажом нужно проверять целостность изоляции.
  2. Часто проводник используется в судостроении.
  3. Применение он нашел и в производстве. Ведь он не боится агрессивных веществ и является крепким. Его можно подключать к передвижному оборудованию.
  4. Также его можно использовать для прокладки проводки в подвалах. Он не боится влаги и подойдет для такого монтажа лучшим образом.

Обратите внимание! Под землей такой кабель лучше не прокладывать, если и более эффективные проводники, такие как медный кабель ВБбШв. На солнце его также лучше не использовать, ведь изоляция может деформироваться из-за солнечных лучей. Чтобы избежать этого, можно нанести дополнительную изоляцию, хотя это не совсем логично.

Кабель КГН: расшифровка, конструкция, технические характеристики

Гарантия

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

  1. 1. Оплата картой на сайте (для физлиц).
  2. 2. Оплата по квитанции наличным или безналичным расчетом (для физлиц).
  3. 3. Безналичная оплата на наш расчетный счет (для юрлиц).

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

  1. 1. Самовывоз из нашего офиса.
  2. 2. Доставка нашим транспортом.
  3. 3. Доставка курьерской службой.
  4. 4. Услуги транспортной компании.

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Расшифровка кабеля КГН:
К- Кабель
Г — Гибкий
Н — В резиновой маслостойкой оболочке, не распространяющей горение

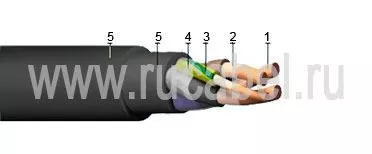

Элементы конструкции кабеля КГН:

1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков,
маркировка жил:
• цифровая: 1, 2, 3, 4,5, жила заземления — 0,
• цветовая: голубой, черный, коричневый, жила заземления — зелёно-жёлтая;
4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена.

Область применения кабеля КГН:

Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом:
в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке;
Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение.

Читайте также  Как правильно обрезать вводной кабель в квартиру?

Описание характеристик кабеля марки КГН

* При нажатии кнопки «Получить файл» Вы соглашаетесь на подписку новостей от компании ООО ТД «Югтелекабель»

  • Главная
  • О компании
  • Акции
  • Склад
  • Цены
  • Сертификаты
  • Доставка
  • Контакты

8 (861) 200 27 50

Каталог продукции

  • Провод СИП
    • СИП-1
    • СИП-2
      • СИП 2 3х120+1х70
    • СИП-3
    • СИП-4
      • 2х16
  • Арматура для СИП и ВЛ
    • Высоковольтная арматура
      • Зажим плашечный
      • Зажим плашечный CD 35
      • Зажим плашечный ПС-2-1
      • Зажим плашечный ПА-1-1
      • Зажим плашечный ПА-2-2
      • Зажим KZP1
      • Траверса ТМ-1
      • Траверса ТМ-2
      • Траверса ТМ-3
      • Траверса ТМ-6
      • Траверса ТМ-63
      • Траверса ТМ-73
      • Скоба СК-7-1А
      • Колпачок К-6
      • Заземляющий проводник ЗП6
      • Серьга СРС-7-16
      • Кронштейн КС-1
      • Кронштейн КС-2
      • Кронштейн РА-1
      • Изолятор ШФ 20Г
      • Изолятор ПС-70 Е
      • Длинно-искровой разрядник РДИП
    • Арматура для СИП
      • Анкерные зажимы
      • Анкерный Зажим для СИП-4
      • Кронштейны анкерные
      • Комплект промежуточной подвески
      • Поддерживающий зажим СИП-2
      • Поддерживающий зажим СИП-4
      • Зажимы соединительные
      • Зажимы ответвительные
      • Зажимы для проводов ввода
      • Зажимы для временного заземления
      • Зажимы соединительные для нейтралей
      • Изолированные колпачки
      • Изолированные наконечники
      • Фасадное крепление
      • Стяжные ремешки/Хомуты
      • Лента крепления, скрепа, бугель
      • Ограничитель перенапряжения
      • Устройства для заземления и закороток
      • Бандаж
  • Оптический кабель
    • В грунт
      • ОМЗКГМ
      • ОМЗКГЦ(Н)
      • ИКБ(Н)
      • ИКБ(Н)-Т
      • ДКП, ДКН, СКП, СКН
      • ИКП-М…
      • ИКП-Т.
    • В канализацию
      • ОКСТМ(Н)
      • ИКС(Н)
      • ИКС(Н)-Т
      • ИКСЛ(Н)
      • ИКСЛ(Н). М. М
      • ДБП, СБП, ДБН, СБН
      • ОКСТЦ
      • ОККЦ
      • ИКСЛ. –Т
      • ИКСЛН …-М
    • В трубы
      • ОККТМ(Н)
      • ИК(Н)
      • ИК(Н)-Т
      • ДП, СП, ДН, СН
      • ИКО. -П
    • Самонесущий
      • ОКСНМ
      • ИКА. М
      • ИКА-Т
      • ДС, ДС(Т)
      • ИКАЛс. -М
      • ИКАс. -М
    • Подвесной
      • ОКСНМт
      • ИК/Т. М
      • ИК/Т-Т
      • ИК/Д. М
      • ИК/Д-Т
      • ИК/Д2
      • ДТ, ДД
      • ОКСНЦт
      • ОК8Ц
    • Внутриобъектовый
      • Вертикальный КСО-ВнАнг-HF-В-
      • Распределительный КСО-Вннг-LS-Р-
      • Дуплекс КСО- ВнАнг-LS-ДШ-
      • Симплекс
      • ИКВА-П
      • ИКВА-П. 1
      • ИКВА/2-П. 2
      • ИКВ-Т2
    • Дроп-кабель
      • ОКД-2Д
      • ОКД-К-2Д
      • ОКДБ-2Д
      • ОКДБ-2М
      • ОКДБ-2Д-М
      • ОКДБ-2М-М
    • Универсальный
    • Заказать образец кабеля
  • Арматура для ВОК
    • Зажимы для круглого кабеля и типа «8»
    • Спиральная арматура для ADSS
    • Кронштейны и крепежные элементы
    • Инструменты и монтажная лента
    • Шкафы, устройства крепления муфт
  • Кабель силовой (АСБл, АПвПу, ВБбШв)
    • ААБл, ААШв АСБл, ЦАСБл, СБШв
      • АСБл, ЦАСБл, СБШв
      • ААБл, ААШв
    • АПвПу2г, АПвПу
    • АВВГ, ВВГ, ВВГнг
    • АВБбШВ, ВБбШВ
    • ППГнг(А)-HF, ПвПГнг(А)-FRHF
    • С бумажной изоляцией (АСБл, ААБл)
    • Провод ВПП
  • Кабельные муфты
    • Муфты 1ПКВТ-10 и 1ПКНТ-10
    • Муфты 3КВТп-10 и 3КНТп-10
    • Муфты 4(5)ПКТп-1 и 4(5)ПКТп(б)-1
    • Муфта 1ПСТ-10
    • Муфта 3СТп-10
    • Муфты 4ПСТ-1, 5ПСТ-1
  • Кабель телефонный (ТППэп)
  • Провод неизолированный (А, АС)
    • Провод А
    • Провод АС
  • Кабель гибкий (КГ)
  • Кабель контрольный (алюм. АКВВГ)
    • Кабель АКВВГ 7х2,5
    • Кабель АКВВГ 14х2,5
    • Кабель АКВВГ 10х2,5
    • Кабель АКВВГЭнг 4х2,5
    • Кабель АКВВГ 10х4
    • Кабель АКВВГ 10х14
    • Кабель АКВВГ 19х2,5
    • Кабель АКВВГ 5х2,5
    • Кабель АКВВГ 4х2,5
  • Кабель контрольный (КВВГ)
  • Провод установочный (ПВ1, ПВ3)
  • Кабель Герда
  • Провод соединительный (ПВС, ШВВП)
  • Новости
  • Расчет веса кабеля
  • Расчет диаметра кабеля
  • Размещение в транспорте
  • Расшифровка марки кабеля

Новости

Новости компании:

Силовой кабель КГН – модификация кабеля марки КГ. От предшественника КГН отличается улучшенной защитой от нефтепродуктов (масел, бензина, мазута) и пожаростойкостью. В этой статье мы подробно рассмотрим эксплуатационные характеристики кабеля КГН, его конструкцию и специфику применения.

Маркировка КГН расшифровывается как: Кабель Гибкий с изоляцией из Наиритовой резины.

Существуют также дополнительные модификации кабеля для эксплуатации в холодном (КГ-ХЛ) и тропическом (КГ-Т) климате.

Конструкция КГН

Кабель состоит из следующих элементов:

  1. Многопроволочные жилы из меди, скрученные между собой. Класс гибкости – 5, что позволяет использовать кабель для подключения передвижных механизмов.
  2. Поверх жил наложена тонкая пластиковая пленка, которая предупреждает прилипиние изоляции к жилам.
  3. Изоляция из наиритовой резины.
  4. Поверх изоляции наложен еще один слой пластиковой пленки, который предотвращает прилипание изоляции к оболочке.
  5. Оболочка из огнестойкой и маслостойкой резины, которая обеспечивает повышенную защиту кабеля по сравнению с КГ.

Подробно конструкцию КГН можно увидеть на фото:

Технические характеристики КГН

КГН имеет следующие технические характеристики:

  1. Напряжение в сети – 660 В (переменное) и 1000 В (постоянное). Частота переменного тока – до 0,4 кГц.
  2. Допустимая температура окружающей среды при эксплуатации: от -30°С до +50°С.
  3. Минимальная температура окружающей среды, при которой разрешена прокладка кабеля без подогрева – -15°С.
  4. Предельная температура жил при эксплуатации +75°С.
  5. Минимальный радиус изгиба составляет 8 диаметров кабеля.
  6. Строительная длина кабеля – от 100 до 150 метров, в зависимости от сечения.
  7. Срок службы (при соблюдении всех правил по прокладке и эксплуатации) – 2,5 года с момента производства.
  8. Гарантийный срок – 1 год.

Технические характеристики кабеля подробно описаны в ТУ 16.К73.О5-93.

Дополнительные характеристики кабеля КГН можно узнать из таблицы ниже:

Область применения и назначение

Кабель КГН можно использовать в сырых и влажных помещениях, а также под водой. Он отлично подходит для эксплуатации на судах, транспортных и нефтехимических предприятиях, шахтах. Повышенная гибкость позволяет применять кабель для подключения подвижных механизмов и оборудования.

Однако кабель не имеет брони, поэтому он не подходит для применения в условиях, где есть риск механических повреждений кабеля.

Оболочка кабеля плохо переносит воздействие солнечных лучей, поэтому при прокладке на воздухе кабель следует обеспечить дополнительной защитой.

Наши контакты

Торговый Дом «Югтелекабель»

350051, Россия, г. Краснодар,
ул. Шоссе Нефтяников, 37/3

Тел.: 8 (861) 200-27-50
Тел.: 8 (861) 224-79-20
Факс: 8 (861) 224-77-89
Email: [email protected]

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
