Плюсы и минусы коаксиального кабеля

Коаксиальный кабель обладает высокой скоростью передачи сигнала, высоким уровнем защиты от помех. Он уже добрался до самых разных сфер применения. Такой кабель состоит из проводящего элемента, который находится в центре, экрана и покрытия из металла. Все элементы конструкции изолированы друг от друга внутри и находятся в неразрывной внешней оболочке.

Плюсы и минусы коаксиального кабеля

Коаксиальный кабель: виды, преимущества и применение

Коаксиальный кабель обладает высокой скоростью передачи сигнала, высоким уровнем защиты от помех. Он уже добрался до самых разных сфер применения. Такой кабель состоит из проводящего элемента, который находится в центре, экрана и покрытия из металла. Все элементы конструкции изолированы друг от друга внутри и находятся в неразрывной внешней оболочке.

Устройство коаксиального кабеля

В устройство коаксиального кабеля входят такие элементы, как:

• Центральный проводник. Имеет различные вариации и может быть в форме спирали, свитым в трубочку, многожильным или прямолинейным. Проводящим элементом выступает жила из меди, которая может присутствовать в единичном варианте или быть переплетенной. Переплетенный вариант, зачастую, выполнен из сплава стали.
• Экран. Выполняет роль внешнего проводника и служит защитой от внешних факторов. Конструкция экрана представляет собой обертку из фольги с алюминиевым покрытием.
• Изоляция. В качестве изоляционного компонента могут выступать диэлектрические наполнители сплошного или полувоздушного типа.
• Оболочка. Для защиты от ультрафиолета, ее изготавливают из светоотражающего полиэтилена. В состав оболочки включают материалы, имеющие изолирующие свойства.

Коаксиальный кабель

Коаксиальные кабели разделяют на следующие виды:

• Тонкий кабель. Благодаря своему диаметру 6 мм и гибкости, такой кабель можно проложить практически в любом месте. Наиболее распространен при построении локальных сетей. Данные передаются на скорости до 10 Мбит/с на расстояние до 200 м.
• Толстый кабель. По сравнению с первым видом, имеет более толстый диаметр, равный 12 мм, за счет своего центрального проводника. Имеет более высокую стоимость и плохую гибкость. Данные передаются на скорости до 10 Мбит/с на расстояние до 500 м. Дорогая и сложная установка не позволила получить этой модели широкую популярность.

Также, различают коаксиальные кабели для осуществления передачи сигналов с низкой частотой и высоким напряжением.

Преимущества

Коаксиальный кабель rg имеет следующие преимущества, которые со временем могут измениться или вовсе пропасть за счёт постоянного совершенствования технологий:

• Простота в установке.
• Доступная цена.
• Широкий спектр использования. Широкополосный кабель используют для передачи аналоговых и цифровых сигналов.
• Стабильные параметры в диапазоне рабочих частот.
• Расстояние передачи до нескольких сотен метров.
• Малое и редкое затухание.
• Обширная полоса пропускания частот.

Недостатки

К недостаткам коаксиального кабеля можно отнести:

• Неаккуратное использование легко приведет к поломке кабеля (особенно толстого).
• При сравнении кабеля такого типа с кабелем на витой паре, он окажется сложнее в использовании.
• Сравнительная дороговизна в установке и эксплуатации некоторых видов коаксиального кабеля. Дорогие и трудно устанавливаемые коннекторы.

Области применения

Коаксиальный кабель применяется в следующих областях:

• Коаксиальный кабель для ТВ или для другого типа вещания, будь то цифровое, эфирное или спутниковое;
• радиоэлектронное оборудование и радиовещание;
• простая армейская техника;
• бытовые устройства;
• системы дистанционного управления;
• системы связи и любые коммуникационные соединения;
• подходит для связи компьютеров с интернетом;
• системы видеонаблюдения;
• системы сигнализации;
• антенно-фидерные системы;
• системы связи;
• системы измерения;
• системы контроля;
• оснащение связи на мобильных объектах: самолетах, кораблях и т.д.

Правила применения коаксиального кабеля

Применение коаксиального кабеля требует выполнения следующих правил:

• необходимо придерживаться рекомендаций производителя по значению изгиба кабеля и ее расстоянию установки креплений;
• коаксиальный кабель, предназначенный для передачи сигналов, стоит беречь от внешних факторов, способных нарушить ее целостность, так как любое внешнее воздействие приведет к ухудшению или потере сигнала;
• при монтаже кабеля стоит обратить внимание на отсутствие механического воздействия, которое может привести повреждению жилы;
• не следует прокладывать сети вблизи с источниками электромагнитных помех;
• нельзя допускать разрыв кабеля, так как на это влияет качество сигнала;
• переход между разъемами следует обеспечить с помощью специализированного оборудования.

Коаксиальный, оптический и HDMI: какой тип подключений предпочесть?

Сохранить и прочитать потом —

Вы уже изучили разъемы и купили все нужные кабели. Осталось решить, какой из цифровых аудиоканалов использовать. Какой вариант обеспечит оптимальное воспроизведение аудио и видео? Наш краткий обзор поможет вам разобраться.

Если у вас когда-то был телевизор, DVD-проигрыватель, телеприставка или саундбар, вы уже наверняка имели дело с коаксиальным или оптическим разъемами, а в последние годы – и с HDMI-портами.

Все три вида подключений являются цифровыми. По коаксиальному и оптическому кабелям можно передавать только аудиосигнал, HDMI поддерживает одновременно и аудио, и видео. Если вы не вполне четко представляете себе, какой разъем выбрать, прочтите наш материал.

Коаксиальное цифровое подключение

Вероятно, самый редкий тип подключения у современных аудио- и видеокомпонентов – коаксиальное – предполагает использование электричества для передачи аудиосигнала.

Соответствующий разъем представляет собой всем знакомый круглый RCA-штекер, которым с обеих сторон оканчивается пара аналоговых межблочных кабелей.

Но не поддавайтесь искушению использовать стандартный аналоговый RCA-кабель вместо специального цифрового коаксиального! Он выглядит похоже и даже вполне работоспособен, однако его волновое сопротивление меньше, чем у цифрового (50 и 75 Ом, соответственно), поэтому хороших результатов вы не получите. Для большинства систем вполне подойдет кабель начального уровня – например, QED Performance Coaxial.

Сегодня коаксиальные подключения распространены меньше, чем оптические, но их все еще можно встретить на задних панелях некоторых AV-ресиверов, усилителей и телевизоров.

По нашему опыту, по сравнению с оптическим коаксиальное подключение обычно обеспечивает лучшее звучание. У него более высокая пропускная способность, благодаря чему поддерживаются более качественные форматы файлов с дискретизацией до 24 бит/192 кГц. Оптический канал обычно ограничен 96 кГц.

Главный недостаток коаксиального соединения заключается в потенциальной возможности переноса электрического шума между устройствами системы. Он всегда снижает качество звука и в той или иной степени присутствует во всех компонентах. К сожалению, при использовании коаксиального подключения помехи могут передаваться от источника к усилителю.

Кроме того, пропускной способности коаксиального кабеля недостаточно для передачи высококачественных форматов окружающего звучания – таких как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X. Поэтому в системе современного домашнего кинотеатра возможности его применения невелики.

Оптическое цифровое подключение

При оптическом цифровом подключении данные передаются по оптоволоконному кабелю (волокна которого могут быть изготовлены из пластмассы, стекла или кварца) посредством света. В таком случае шум из источника на контур ЦАП не переносится, как это может произойти с коаксиальным, поэтому его разумно использовать при подключении устройства напрямую к ЦАП саундбара или AV-ресивера.

Традиционно в системах ДК оптические кабели используются для передачи сжатого многоканального звука в форматах Dolby Digital и DTS. Те, что с разъемом Toslink (Toshiba Link), подключаются к соответствующим портам источника и AV-ресивера. Неплохим начальным вариантом будет кабель QED Performance Graphite Optical.

Многие производители перешли на HDMI в качестве основного типа разъемов, однако оптические выходы все еще регулярно встречаются у таких устройств, как игровые консоли, Blu-ray-проигрыватели, ТВ-приставки и телевизоры. Соответствующие входы можно обнаружить на стороне усилителя или ЦАП – например, в саундбарах или AV-ресиверах.

Как и в случае с коаксиальным подключением, одной из проблем оптического оказывается недостаток пропускной способности для передачи аудиоформатов без потерь – например, Dolby TrueHD или DTS-HD Master Audio, в которых записаны большинство саундтреков на Blu-ray-дисках. Кроме того, оптическое подключение не способно передавать сигналы более двух каналов несжатого потока в PCM. И, наконец, оптический кабель можно повредить, если слишком сильно согнуть его.

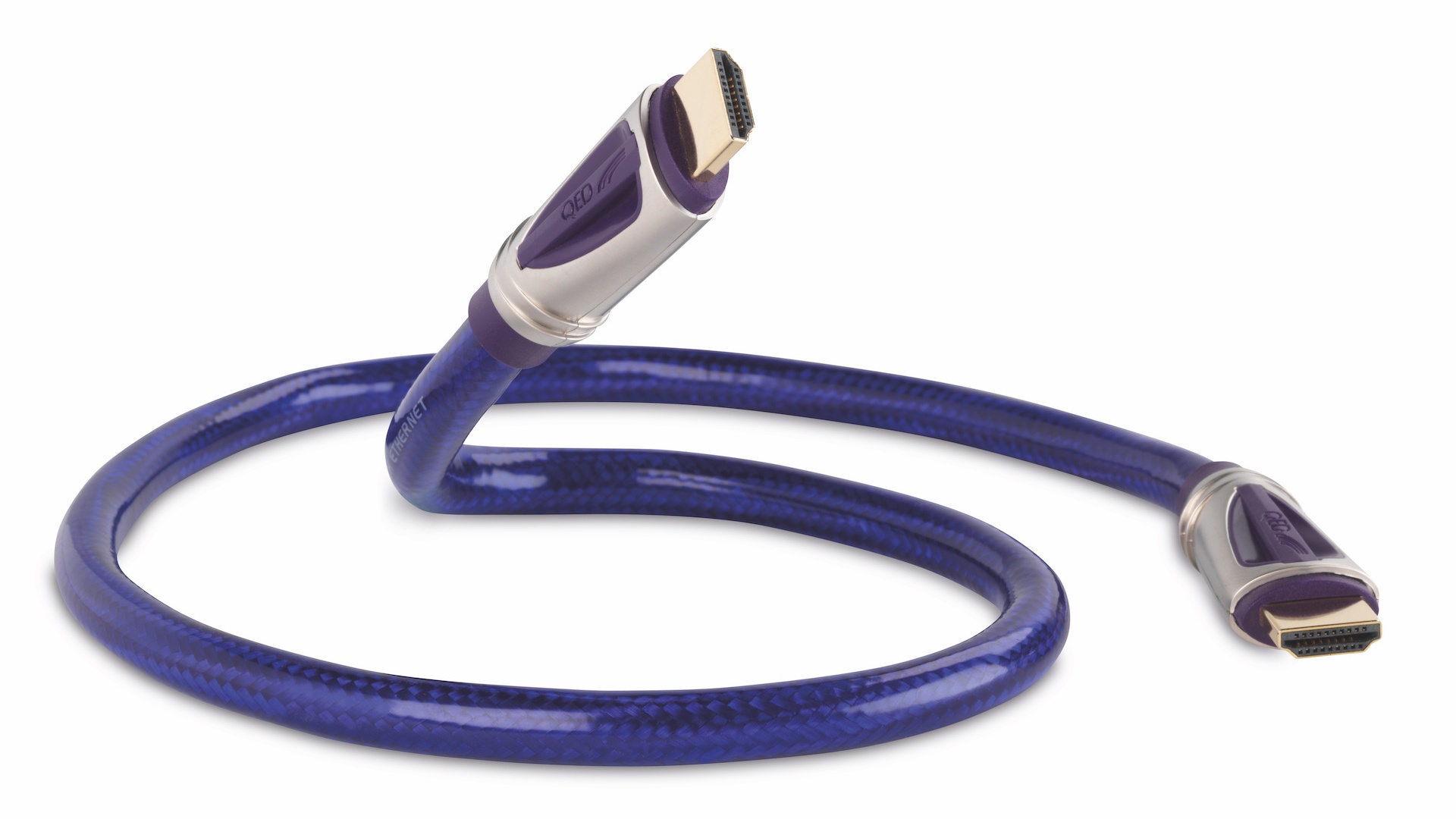

Как насчет HDMI?

Главным преимуществом представленного в 2002 году стандарта HDMI является возможность одновременной передачи видео- и аудиосигнала. У него значительно более высокая пропускная способность по сравнению с оптическим подключением, что позволяет передавать аудиофайлы в форматах без потерь – таких как Dolby TrueHD и DTS-HD Master Audio. Если оптическое и коаксиальное подключения можно назвать конкурентами, то у HDMI соперников нет.

HDMI-входы и выходы давно завоевали прочное положение в телевизорах, Blu-ray-проигрывателях и AV-ресиверах, а также все чаще встречаются в саундбарах. Кабель начального уровня – например, AudioQuest Pearl HDMI – подойдет широкому спектру систем.

Стандарт HDMI постоянно развивается, его новые версии обеспечивают все более широкую полосу пропускания и повышенную пропускную способность, позволяя передавать саундтреки с большим числом аудиоканалов – например, в форматах Dolby Atmos и DTS:X. Он также поддерживает имеющиеся и новые видеоформаты – в том числе с разрешением Ultra HD 4K и различные версии HDR – а также такие дополнительные функции, как высокая частота кадров (HFR) и eARC (обеспечивающий передачу до 32 каналов аудио).

На данный момент общепринятым считается стандарт 2.0, однако HDMI 2.1 (поддерживающий контент с разрешением 8K) постепенно прокладывает себе путь на рынок.

Итак, какой же тип подключения выбрать?

Ответ зависит от имеющейся у вас системы. Если необходимо сделать выбор строго между коаксиальным и оптическим подключениями, выбирайте первый вариант. По нашему опыту, коаксиальное подключение за счет большей детальности и повышенной динамики обычно обеспечивает более высокое качество звучания, чем оптическое.

Однако мы живем в эпоху, ориентированную на максимальное удобство. HDMI сегодня стал стандартом для любых аудио- и видеоустройств, и кажется разумным использовать именно его, если все компоненты системы им располагают.

Функциональность HDMI, пригодность к обновлению и возможность одновременной передачи аудио- и видеосигналов дают счастливую возможность забыть о нагромождениях кабелей вокруг устройств. А главное – при этом не придется жертвовать качеством.

Читайте также  Нужно ли прокладывать отдельный кабель для индукционной панели в новостройке?

Вся техника была протестирована в специальных комнатах «What Hi-Fi?»
https://www.whathifi.com/news/about-us

Подготовлено по материалам портала «What Hi-Fi?», март 2020 г.

Выбираем коаксиальный кабель для цифрового телевидения

Для приёма телесигнала необходимо, чтобы антенна и телевизор (приставка) были соединены кабелем. При этом от качества провода во многом зависит то, насколько хорошим будет воспроизведение телепередач. Разберёмся, как устроен антенный кабель для цифрового телевидения, какие марки лучше выбирать, чтобы не переплатить.

Как устроен телевизионный кабель

Для передачи принятых антенной сигналов необходим не просто провод, а кабель коаксиального типа. Сам этот термин с латыни переводится как «соосный» и означает, что на одной оси лежат два проводника.

Коаксиальный кабель для телевизора имеет в своём составе следующие части:

  • Внешняя изоляционная оболочка. Предохраняет фидер от механических повреждений и замыканий.
  • Экран. Его задача – защита проводника от индуктивных наводок. Без экрана сам фидер превращается в одну длинную антенну, принимающую не то, что нужно, а всё подряд (как правило, шумы от работающих электроприборов и даже наводки от сетей переменного тока). Экран работает по принципу «клетки Фарадея» и состоит из оплётки (собранной из тонких проводников), алюминиевой фольги, синтетической плёнки и их разнообразных комбинаций.
  • Внутренняя изоляция. Её задача – не дать произойти замыканию экранирующего слоя на центральную жилу. Если оно произошло, само экранирование теряет смысл.
  • Центральная жила. По ней происходит передача сигнала. Выполняется либо из меди (в высококачественных, но дорогих кабелях), либо из стальной проволоки, покрытой гальванически слоем меди.

Что важно при выборе

Выбор кабеля для ТВ-антенны происходит с оглядкой на 7 главных факторов:

  • Материал внешней оболочки.
    В производстве фидеров используют два варианта – ПВХ и светостабилизированный (то есть стойкий к воздействию ультрафиолетовых лучей) полиэтилен. ПВХ идеален для того, чтобы применять его внутри квартиры (например, при подключении к коллективной антенне или кабельному ТВ). А вот для наружной прокладки ничего лучше полиэтилена пока не придумали. Неподходящий тип покрытия приведёт к повреждениям кабеля и его пробою.
  • Прочность внешнего слоя.
    Достаточно на отрезке фидера попробовать внешнюю ПЭ- или ПВХ-оболочку, потянув её на себя. Если она легко двигается, кабель использовать не надо: при изгибании возможно повреждение экрана.
  • Длина трассы, по которой будет проходить кабельный канал.
    Чем длиннее, тем больше потерь мощности сигнала из-за сопротивления проводника. Поэтому там, где нужно прокладывать длинную трассу (от 10 м и более), лучше использовать кабель с медной центральной жилой, а не со стальной;
  • Мощность поступающего сигнала.
    Приём телевизионных передач наземной ретрансляции стандарта DVB-T2 обеспечивает аппаратуру достаточно мощными импульсами, это же касается и кабельного ТВ. А вот мощность сигнала, идущего со спутника, невелика. Поэтому для тарелок лучше выбирать кабели с медным сердечником.
  • Диаметр центральной жилы.
    Чем она толще, тем меньше потери при прохождении сигнала. Однако слишком толстые проводники могут потребовать специальных переходников для того, чтобы использоваться в стандартных разъёмах.
  • Толщина кабеля.
    Обычно чем мощнее фидер, тем больше слоёв экранирования использовано, толще центральная жила и надёжнее изоляция. Однако это лишь ориентировочный признак. Высококачественный тонкий шнур может подходить для прокладки лучше, чем толстый низкого качества. Об этом расскажем ниже.
  • Материала центральной жилы.
    Медь лучше передаёт сигнал, плакированная сталь прочнее. Проверить, из чего сделана жила, легко: нужно взять магнит и поднести к кабелю. Если есть притяжение, значит, сталь, нет – медь.

Дополнительно можно ориентироваться на следующие признаки:

  • Отзывы о конкретных марках.
    Смотреть лучше на форумах телемастеров, а не в интернет-магазинах: больше вероятность, что конкретный отзыв не проплачен, а составлен на основании практического опыта.
  • Производитель.
    Есть несколько брендов, нареканий к продукции которых нет (например, итальянская фирма Cavel). Для других надо смотреть параметры конкретной марки.

Коаксиальный телевизионный кабель

Содержание:

  • 1 Определение электрокабеля
  • 2 Структура телевизионного проводника
  • 3 Маркировка
  • 4 На что обращать внимание при подборе кабеля?
    • 4.1 Материал защитной прослойки
    • 4.2 Механическая прочность
    • 4.3 Особенности экрана
    • 4.4 Длина и толщина кабеля
    • 4.5 Внешняя оболочка
    • 4.6 Центральная жила
    • 4.7 Производитель
    • 4.8 Диэлектрический слой
  • 5 Рекомендации по эксплуатации
  • 6 Тонкости выбора
  • 7 Методика подключения

Выбирая коаксиальный кабель для телевизора можно заметить, что в продаже покупателям предложены различные типы и марки кабельных изделий. Перед покупкой коаксиального провода рекомендуется ознакомиться с характеристиками и отличиями разных моделей продукции, а также характеристиками его конструкции.

Определение электрокабеля

Коаксиал (коаксиальный кабель) – это телекоммуникационный элемент, позволяющий транслировать одновременно некоторое количество высокочастотных сигналов с минимальными потерями. Его работа базируется на разности потенциалов, появляющихся при наличии двух различных металлических проводников, обособленных один от другого посредством направляющего изоляционного слоя. Для чего необходим коаксиальный кабель?

Изолированные жилы применяют в приборах, транслирующих промышленные и спутниковые телесигналы в автоматических и сигнализационных системах или компьютерных сетях.

Структура телевизионного проводника

Знакомясь со структурными свойствами кабеля для телевизора можно заметить, что все модели предусматривают похожую систематизацию внутреннего элемента:

  • Коаксиал – проводник, воздействующий на сигнальную передачу. Он произведен из медной трубки, целостного провода или жилистого материала. Качество сырья оказывает влияние на коэффициенты допустимого изгиба и сигнал.
  • Диэлектрик – прослойка из пластика, играющая роль фиксатора проводника.
  • Металлизированная толща представляет собой комбинацию полиэфира с медью или алюминием.
  • Металлическая оплетка сделана из фольги и тонкой проволоки. Чем полнее ее переплетение, тем лучше качество кабеля и степень защиты от внешних влияний (излучений, влаги).
  • Внешняя обшивка защищает все структурные компоненты электропровода.

Отличия продукции заключаются преимущественно в характеристиках используемого материала.

Решая задачу, какой телевизионный кабель лучше выбрать, надо определиться с целями. К примеру, при минимальном расстоянии сигнала не рекомендуется переплачивать за дорогостоящий кабель.

Маркировка

Для прокладки и подключения коаксиального антенного кабеля не потребуются особые навыки или багаж знаний в данном направлении. Намного сложнее выбрать электропровод с учетом специфики телевизионной передачи информации. Чтобы понять, какой вариант лучше купить, рекомендуется рассмотреть маркировку и первоначальные данные изделий.

Марки коаксиального кабеля:

  • RG – 6 завоевал популярность благодаря низкой цене и хорошим свойствам. Подойдет для внутренних работ.
  • RG – 59 тонкий кабель, принимающий все разновидности сигналов, на дистанции более 190 м утрачивает свои характеристики.
  • PK 75 от российского производителя предусматривает медную сердцевину и оплетку, а также двойной защитный ступень из луженой меди и алюминия.
  • Марка SAT 703 разнится волновым сопротивлением 75 Ом, а также двойным экраном.
  • SAT 50 от итальянского бренда располагает усиленной степенью защиты.
  • DG 113 – наиболее дорогостоящий антенный коаксиальный кабель, но повышенные показатели экранирования транслируют сигналы высокого уровня.

На что обращать внимание при подборе кабеля?

Перед тем, как пойти в магазин, следует разобраться какой антенный кабель для телевизора лучше купить. Вначале рекомендуется выяснить такие параметры:

  1. число и разновидность подключенного телевизионного оборудования;
  2. месторасположение сигнального ресурса – лоджия или крыша;
  3. какое пространство для прокладки предназначено – квартира или большой загородный дом;
  4. условия эксплуатации;
  5. формат сохраняемого сигнала – тип вещания (аналоговое или цифровое);
  6. общая протяженность сети.

Для высококачественного принятия сигнала каждый антенный кабель для телевизора должен располагать коэффициентом сопротивления на менее 75 Ом.

Материал защитной прослойки

Для увеличения прочности в пластик добавляют присадки, которые снижают негативное воздействие атмосферных факторов. Такой ТВ кабель стоит дороже и предназначен для прокладки внешних линий. Внутри помещений лучше использовать дешевые типы слаботочных кабелей.

Важно: Некоторые изготовители продукции производят полимерные слои из вторсырья. В результате себестоимость изделий уменьшается, а прибыль предприятия вырастает.

Вторсырье получают после переработки разных отходов. В результате продолжительной эксплуатации они теряют свои исходные характеристики, отличаются низкой механической прочностью и подвержены влиянию ультрафиолета.

Дистанция от сигнального источника до потребителя

Утечка сигнала в токопроводящих жилах происходит, несмотря на пониженное сопротивление. Чем длиннее расстояние, тем они больше. Снизить негативное воздействие рекомендуется методом возрастания сечения. Чем дальше расположена телевизионная панель от внутренней электроразводки или антенны, тем толще понадобится провод ТВ.

Важно: Для чересчур больших диаметров следует подобрать специфические переходники для объединения потребителей и линий.

Механическая прочность

Для проверки полиэтилена на крепость нужно прислонить элемент к сегменту нагрузки на разрыв, и 2- 3 р. согнуть и разогнуть провод. Если будет видно, что полимер быстро потрескался или вытянулся, то покупать кабельную продукцию не желательно.

Особенности экрана

Рекомендуется покупать антенный кабель для цифрового телевидения с наличием как минимум 2-х экранизирующих слоев. Этот фактор обеспечивает защиту сигнала от воздействия внешнего поля (электромагнитного или магнитного). Современные варианты кабельной продукции предусматривают слой фольги и специальную обмотку из утонченной проволоки.

Длина и толщина кабеля

Эти параметры позволят непрофессиональному человеку узнать о технических особенностях электропровода. Тонкий коаксиальный кабель легче проложить и спрятать в короб. Но при этом появятся замечания к качеству передачи. В домашних условиях используют токопроводящие жилы с сечением не менее 3,5 мм.

Если рассматривать длину проводника, то для предупреждения появления проблем с прокладкой необходимо иметь электрокабель с запасом. Он пригодится тогда, если какой-то участок повредят в процессе работы, и потребуется его заменить. Второй фактор – перестановка мебели. Не исключается, что телевизионную панель перенесут, и для этого потребуется большая длина кабеля coaxial.

Выбор электрокабеля предполагает определение протяжности сети. Чем она длиннее, тем толще нужно выбирать кабель.

Внешняя оболочка

Существуют модели черного и белого цвета. Темные изделия покрыты поливинилхлоридовой оболочкой, а светлые – полиэтиленовой пленкой. Для уличной проводки использовали лишь черный провод, но в настоящее время часто выбирают белую марку SAT 703. Этот универсальный вариант подойдет для прокладки как снаружи, так и внутри. Необходимо также учесть толщину внешнего покрытия. Чем она больше, тем надежнее и безопаснее получится соединение. В то же время значительно сокращается гибкость конструкции, и происходит ограничение радиуса изгиба.

Читайте также  Усилитель сигнала кабельного телевидения на несколько точек

Центральная жила

Сердцевину канала изготавливают преимущественно из меди или других прочных металлических сплавов. Вариант с медной жилой считают самым надежным и стойким к повреждениям. Учитывают также ее толщину, этот показатель колеблется в диапазоне 0,3-1 мм.

Производитель

Рынок электротехнических аксессуаров предлагает покупателям большой ассортимент антенных проводов для телевизора. Это затрагивает производителей и технические особенности продукции. Специалисты советуют приобретать продукцию известных брендов, которая отмечена массой достоинств.

Эксперты предлагают акцентировать внимание на предложения от таких компаний:

  • Mediaflex;
  • Cavel;
  • Commscope;
  • Belden.

Производитель не считается основным фактором при покупке. Вначале определяются с техническими критериями телевизионного кабеля.

Диэлектрический слой

Прослойка служит для фиксирования проводника и изоляции. Для этих целей используется пенистый поливинилхлорид. Существуют еще полиэтиленовые, фторопластовые варианты из полиэтилена или воздушная оболочка.

Рекомендации по эксплуатации

Чтобы телевизионный кабель для цифрового телевидения прослужил долго, желательно следовать таким рекомендациям:

  • выбирая товар, нужно подобрать марки, располагающие хорошей пропускной возможностью волн;
  • для прокладки электропровода экстремальных условиях и на улице лучше купить варианты с наличием особенной пропитки;
  • не следует прокладывать коаксиальный телевизионный кабель рядом с электроприборами, они могут выступать помехами;
  • при прокладывании проводника необходимо выполнять минимум соединений и спаек, их большое количество плохо влияет на свойства сигнала. Хорошее решение – прокладка сплошной оболочки;
  • осуществляя монтаж и подключая электропровод нужно следовать указаниям производителя. Особенный акцент делают на промежутке между креплениями и линии изгиба;
  • лучше использовать для разветвления фирменные устройства. Электроусилители и разветвители размещают в доступных точках. Если случится поломка, ремонт сделать легче.

Тонкости выбора

Эксперты определили нюансы, которые важно учитывать при подборе кабеля для цифрового телевидения:

  • толщина электропроводов обусловлена протяженностью трассы прокладки. Дистанция от антенны до аппаратуры влияет на ослабление телевизионного сигнала;
  • не нужно забывать о расположении электропроводки или инженерных коммуникаций, создающих электромагнитную среду;
  • кабель для антенны телевизора желательно подбирать с двойной защитной прослойкой;
  • если антенна размещена недалеко – на балконе или на телевизионной аппаратуре, то будет достаточно коаксиального провода, имеющем диаметр 6 мм. Для выведения на крышу загородного дома или наверх многоэтажного здания нужно взять размер от 7 мм;

Важно: медная сердцевина потребуется для спутниковой передачи, для всех остальных каналов подойдут бюджетные вариации. В магазине нужно хорошо рассмотреть срез и свойства внутренней жилы.

Методика подключения

Подобрав подходящий коаксиал, нужно удостовериться, что в имеющемся оборудовании есть специальный разъем. Чаще всего имеются F- коннекторы, реже N- разновидности.

Крепежи бывают в виде обжимных пробок или винтовых заглушек. Наиболее простым считается способ подключения посредством штекера (углового или прямого). Пошаговое выполнение:

  • Ножом разрезать наружную прослойку на длину 15 мм и снять ее. Обернуть фольгой экран-проводник. С сердцевины снять изоляцию и намотать ее на штекер.
  • Торчащую основную жилу обрезать до требуемой длины.
  • Обжимную окружность накрутить на край, изоляционный слой срезать на длину 6 мм и снять его.
  • Очищенный сегмент избавить от пластов медной трубки. Следует делать эти манипуляции с осторожностью, чтобы не повредить элемент и не испортить передачу сигнала.
  • Надевать и сдвигать вилку по длине, пока внутренние волокна не появятся из середины.
  • Разъем вставить в край провода и зафиксировать обжимным кольцом.
  • Торчащие проводки срезать.

Коаксиальный кабель – это один из важных компонентов антенных установок. Данный фактор часто упускают и недооценивают, покупая токопроводящий кабель для аналогового, спутникового или цифрового вещания.

Коаксиальный кабель

Коаксиальный кабель (коаксиальная пара) – это проводник, который состоит из центральной жилы и экрана. Они разделены изоляционным материалом или воздушной камерой, но расположены на одной оси. Он передает радиочастотные электрические сигналы. Отличием от экранированного провода является однородное сечение в направлении одной оси, изготовление изоляционного слоя из более качественных материалов, лучшее качество проводника. Все габаритные характеристики нормируются стандартами отрасли.

Данное изделие бывает тонким и толстым. Выбирают его в соответствии с параметрами сети. Тонкий имеет диаметр 5 мм, он обладает гибкостью, характеризуется простотой использования и является универсальным. Он подключается к платам сетевого адаптера компьютера, передает сигнал на расстояние 185 м без помех и затухания. Тонкий кабель оборудуется жилами из меди.

Толстый коаксиальный кабель имеет меньшую податливость изгибу, диаметр его составляет 10 мм. Его наименование часто указано как «стандартный Ethernet», что обусловлено его применением в сетевой архитектуре. Медная жила имеет большее сечение. Дальность сигнала составляет 500 м, поэтому он может применяться для объединения небольших сетей, состоящих из тонкого аналога.

Для соединения с толстым типом кабеля используется специальное устройство – трансивер, который оснащен разъемом vampire (piercing) tap – «зуб вампира» или «пронзающий ответвитель». Он способен пройти через изоляцию и установить соединение с жилой. Для подключения трансивера к сетевому адаптеру необходимо провод первого подключить к коннектору AUI платы. Он имеет название DIX-коннектор.

При увеличении площади сечения кабеля повышается сложность его прокладки. Тонкий имеет такие преимущества, как простота работы, небольшая стоимость, гибкость. Толстый в этом плане уступает своему аналогу, особенно если речь идет о прокладке трассы по трубам и желобам. Преимуществом его является способность передавать сигнал на большее расстояние.

Область применения

Коаксиальный кабель способен передавать сигналы на высокой частоте и защищать линию от внешних радиопомех. Наибольшую популярность он получил в:

  • военной технике и других технических сферах;
  • компьютерной технике;
  • коммуникациях, дистанционном управлении и видеонаблюдении;
  • автоматизированных системах управления.

Достоинства и недостатки

Высокая популярность кабеля обусловлена его преимуществами:

  • небольшое затухание;
  • стабильность работы при различной частоте сигнала;
  • широкая полоса пропускания;
  • безопасность и простота монтажа;
  • невысокая цена, малый вес, гибкость, удобство в работе.

К эксплуатационным недостаткам относятся:

  • меньшая полоса пропускания по сравнению с оптоволокном;
  • потребность в коннекторах, сложность их установки и высокая стоимость;
  • затратность монтажных работ с толстым кабелем;
  • более сложная прокладка по сравнению с витой парой;
  • подверженность механическим повреждениям.

Составные части

В состав коаксиального кабеля входят:

  • 4 – оболочки, используемые в качестве изоляционного и защитного слоев. Они изготавливаются из светостабилизированного полиэтилена (ПЭ), ПВХ, витой фторопластовой ленты;
  • 3 – внешний проводник (экран) изготавливается в виде оплетки, фольги с наружным покрытием из алюминия, гофротрубки, витых лент металла (меди, сплавов на основе алюминия и меди);
  • 2 – изоляционный слой, представленный сплошным или полувоздушным диэлектрическим заполнением, которое обеспечивает соосность наружного и внутреннего проводника. Он может быть изготовлен из ПЭ, вспененного ПЭ, сплошного фторопласта, ленты из фторопласта, кордельно-трубчатого повива, шайбы и т.д.;
  • 1 – внутренний проводник, представленный одиночным прямым или спиралевидным кабелем, многожильным проводником, трубкой из меди, сплава на ее основе, алюминиевого сплава, омедненной стали или алюминия, посеребренной меди.

Соосность сводит к минимуму потери электромагнитной энергии на излучение и обеспечивает защиту от помех. Это обусловлено сосредоточенностью обоих компонентов электромагнитного поля в пространстве между проводниками и невозможностью выхода их за пределы кабеля. В реальности такие отклонения могут происходить, поэтому показатели не является идеальными, а основная часть сигнала проводится по сердечнику.

Характеристики коаксиального кабеля

К основным характеристикам коаксиального кабеля относятся:

вероятность возникновения коллизии 10^(-9)…10^(-7);
частота более 50 МГц (видео, протяженность трассы – 2 км), более 400 МГц (радио, протяженность – до 50 км при наличии усилителя);
стоимость небольшая по сравнению с оптоволокном;
устойчивость к помехам высокая, в том числе электромагнитным;
возможность передачи аналоговые и цифровые сигналы;
полоса пропускания широкая;
возможность передавать сигнал без помех на расстояние 100-1000 м;
степень радиоизлучения малая.

Классификация

Типы коаксиальных кабелей по области применения:

  • для авиации;
  • для кабельного TV;
  • для бытовой техники;
  • для космической техники;
  • для компьютерных сетей;
  • для коммуникации.

Волновое сопротивление может отличаться от указанных в классификации значений, для удобства предусмотрено разделение кабелей на группы. В России предусмотрено пять классов, а в международных нормах – три. Аналоговая звукотехника часто использует проводники, которые не нормируются. В зависимости от волнового сопротивления выделяют:

  • 50 Ом – кабель пользуется наибольшей популярностью, используется в радиотехнике. Он передает радиосигналы, максимальные по мощности и электрической прочности при минимальных потерях;
  • 75 Ом – второй по востребованности проводник, используется в TV системах. Он характеризуется механической прочностью и невысокой стоимостью, применяется при небольшой мощности, но значительной протяженности сети. Потери его несколько выше;
  • 100 Ом – используется в импульсной технике и специальных целях;
  • 150 Ом – является аналогом с повышенным сопротивлением;
  • 200 Ом – характеризуется самым высоким сопротивлением, предусмотрен только нормами РФ.

Классификация по диаметру изоляции разделяет коаксиальный кабель на группы:

  • субминиатюрный – до 1 мм;
  • миниатюрный – 1,5-2,95 мм;
  • среднегабаритный – 3,7-11,5 мм;
  • крупногабаритный – больше 11,5 мм.

По виду экрана провод делится на:

  • из трубки, изготовленной из металла;
  • сплошной;
  • с луженой оплеткой;
  • с двойной и многослойной оплетка, дополнительным слоем;
  • с однослойной оплеткой;
  • стандартный экран;
  • излучающий проводник (со специально заниженной, но контролируемой степенью экранирования).

В зависимости от гибкости выделяют:

  • жесткий;
  • полужесткий;
  • гибкий;
  • особо гибкий кабель.

Марки коаксиальных кабелей

Названия проводников такого рода: RG, SAT, PK.

Рекомендации по выбору

При выборе провода стоит обратить внимание на:

  • гибкость;
  • стандарты отрасли;
  • волновую частоту;
  • назначение.
Читайте также  Как установить концевую муфту на кабель

Прокладка кабеля

Простота подключения коаксиального кабеля обусловлена применением специальных разъемов, которые разделяются по назначению:

  • переходы, применяемые при объединении проводов с различными соединительными формами, нормами или типами коннекторов;
  • разъемы, применяемые для объединения кабелей с различными блоками и аппаратами;
  • межканальные переходы, объединяющие блоки агрегатов, работающих на высокой частоте и оборудованных разными соединителями.

Коаксиальный кабель SAT 703 состоит из основного проводника и двойного экранирования. В качестве внутреннего проводящего элемента используется одножильная медная часть, а диэлектрик представлен ПВХ. Наименование проводника обозначает возможность применения в системах спутникового TV. Каждый вид кабеля имеет свои особенности, технические … Читать далее →

Какой коаксиальный кабель лучше выбрать?

Покупая телевизионный кабель, вы могли заметить, что в магазинах вашего города или в интернет-магазинах электронных компонентов доступны различные марки и виды кабельной продукции. Стоимость самого дешёвого кабеля – менее десяти рублей за метр, в то время, как цена за метр самого дорогого – около ста рублей и выше. Так какой телевизионный кабель лучше, есть ли разница между ними? Да, но не там, где вы ожидаете.

Коаксиальные кабели

Коаксиальный кабель или проще, коаксиал, – это телекоммуникационный элемент, который позволяет одновременно передавать несколько высокочастотных сигналов с малыми потерями. Работа этого кабеля основана на разности потенциалов, возникающей при наличии двух разных металлических проводников, которые отделены друг от друга с помощью специального направляющего слоя изоляции. Кабели этого типа обычно используются в устройствах, передающих спутниковые и промышленные телесигналы, в компьютерных сетях, а также в системах сигнализации и автоматики. Чтобы узнать, какой кабель лучше использовать для телевизора, нужно сперва понять, как он устроен.

Структура коаксиального кабеля

  1. внутренний проводник, влияет на качество передачи сигнала;
  2. диэлектрик – слой пластика;
  3. металлизированный слой (сочетание меди с полиэфиром или сочетание алюминия и полиэфира);
  4. металлическая оплётка, чем плотнее её плетение, тем выше качество кабеля;
  5. внешняя оболочка для защиты от влаги и излучений, на ней вы найдёте маркировку производителя.

Советы по выбору

Итак, давайте определимся, какой телевизионный кабель нам действительно нужен для цифрового телевидения. Правда ли что дорогие кабели дают лучшие звук и изображение? Стоит ли переплачивать за бренд?

Никакой разницы в качестве изображения и звука между дешёвыми и дорогими кабелями нет. Кабели известных брендов не выдадут на экране улучшенную контрастность или насыщенность цвета. Если какой-либо производитель или продавец заявляет что-то подобное, то это просто способ раскрутки клиентов на дополнительные расходы. Однако это не означает, что нет никакой разницы в их качестве.

Маркировка

Когда вы покупаете отечественный продукт, то с его обозначением как правило сложностей не возникает.

  • РК — радиочастотный кабель;
  • 75 — сопротивление проводника 75 Ом;
  • 4,8 — диаметр кабеля;
  • 34 — первая цифра показывает группу изоляции, категорию теплостойкости кабеля. Вторая цифра это порядковый номер разработки;
  • ТУ — технические условия изготовления.

Но маркировка импортных кабелей может вас сбить с толку. Меж тем, вот определение западных стандартов:

  • DELINK — фирма изготовитель;
  • SAT-752 — название;
  • Cu/Cu — материал центрального проводника и оплетки (Cuprum — медь);
  • 1.13 — толщина центральной жилы;
  • 0,12*64 — толщина и плотность оплетки;
  • Cu-foil — полная медь;
  • Coaxial cable — коаксиальный кабель;
  • 75 OHM — сопротивление проводника 75 Ом;
  • ISO 9001-2000 — сертификат соответствия.

Премиум-кабель

Некоторые коаксиалы имеют маркировку «Премиум». Значит ли это, что они лучше? Отчасти да. Премиум – это платный сертификат, который может быть получен производителем кабеля. Такой знак сообщает, что провод может пропускать до 18 Гбит в секунду без каких-либо проблем. То есть, он определённо справится с цифровым стандартом.

Беда в том, что немалая цена такого сертификата закладывается в стоимость самой продукции. Знак «Premium» хотя и является официальным, но он скорее платная гарантия отсутствия дефектов, чем фактор, влияющий на качество. К счастью, многие производители отказываются от подобных регалий. Если у вас толстый кошелёк, то, пожалуйста, можете вложить деньги в премиум-кабель и жить спокойно. Однако, если в маркировке указано, что кабель поддерживает передачу данных до 18 Гбит / с, тогда это означает то же самое, но вы не платите за премиальные «навороты». И с таким же успехом будете получать цифровой сигнал с изображением высочайшего качества.

Материал изготовления

Правда ли, что лишь кабели на основе медного проводника гарантируют лучшее качество? Убеждение в том, что лучшими кабелями являются кабели, в которых проволока центральной жилы из чистой меди, и медная фольга и медная оплётка, не беспочвенно, но на практике лишено смысла. Полностью медный кабель является лишь немного более гибким и более удобным при прокладке, ведь его гибкие провода не ломаются так быстро, как стальные. Но применительно к ключевому назначению это не имеет значения.

Алюминиевая оплётка столь же эффективна, как и медная, но вес такой провод будет иметь меньший. В последнее время даже наблюдается тенденция: устанавливать в профессиональных установках только кабели, где экран выполнены полностью из алюминия. Эти кабели легче, дешевле и так же хороши!

Толщина и затухание

С точки зрения качества приёма ТВ в квартире, определяющим параметром выбора конкретного типа кабеля, является его затухание. Любой кабель, независимо от материала исполнения, теряет часть передаваемых данных, в итоге приёмник недополучит сигнал, исходящий от антенны.

Чем ниже величина затухания сигнала на метр, тем лучше антенный провод. И здесь важно следующее: чем толще кабель, тем ниже затухание. По факту, все зависит от толщины и внутренней конструкции кабеля, а также от материалов изготовления.

Какой ТВ-кабель выбрать для проводки в квартире, в зависимости от его толщины:

  • кабель диаметром около 5 мм и меньше подходит для подключения антенны, если его длина не превышает 1–10 м;
  • провод, который имеет диаметр 6 мм, нужен для подключения большинства приёмников в квартирах, где его длина обычно не превышает 5–20 м;
  • кабели с диаметром более 7 мм являются самыми толстыми потребительскими кабелями. Их следует использовать, когда расстояние от антенны до телевизора превышает 50 — 70 м.

Оплётка

Коаксиалы, как и любые другие, подвержены внешним помехам. Иными словами, плохо экранированный кабель может привести к исчезновению изображения и звука, появлению причудливых узоров на экране или попросту откажет при переключении на более высокое разрешение.

Чтобы правильно выбрать телевизионный кабель, нужно понимать, что чем качественнее экранирование (более плотная оплётка), чем толще его слой, тем лучше. Все потому, что высокочастотные токи, протекающие через центральный провод, подвержены внешним помехам. Это могут быть сильные сигналы нежелательных передатчиков, помехи от силовых устройств, атмосферные разряды и т. д. Чтобы изолировать центральный проводник от этих сигналов, его нужно плотно закрыть металлическим экраном.

В самых слабых кабелях используется один слой из не слишком толстой оплётки. Удалив внешний изоляционный слой, можно увидеть многочисленные зазоры между проводками оплётки, через которые проглядывает внутренняя изоляция.

Более качественные шнуры имеют гораздо более плотную оплётку. В них она настолько плотная, что без использования инструментов её не распутать, и это похоже на развязывание гордиева узла.

В хорошем кабеле также имеется дополнительный металлизированный слой. Он помещён под проволочную оплётку. В таком кабеле допустима не столь плотная оплётка, ведь фольга является отличным экраном. Лучшие потребительские кабели имеют до четырёх слоёв экранирования: фольга-оплётка-фольга-оплётка.

Внешняя изоляция

Материал внешнего изоляционного слоя не является решающим критерием. Кабели, предназначенные для внешнего монтажа, имеют чёрное, устойчивое к УФ-лучам, покрытие. Благодаря этому наружный кабель может прослужить много лет без каких-либо повреждений.

Коаксиалы с белой изоляцией предназначены для внутренней прокладки. Для установки в домах и вообще под крышей не стоит переплачивать за чёрный кабель для наружного применения. Это неоправданно.

На практике и белый шнур выживает снаружи в хорошем состоянии даже после 10 лет использования. Поэтому, если у вас есть такой кабель проложен снаружи и все работает правильно, нет смысла заменять его черным.

Подведём итоги

Коаксиальный кабель является одним из важнейших элементов антенных установок. Этот факт часто недооценивают, приобретая кабель по самой низкой цене или исходя из соображений удобства.

Итак, если вы не знаете какой телевизионный провод выбирать, лучше выбрать тот, который соответствует таким критериям:

  • имеет подходящий диаметр;
  • имеет самую толстую оплётку с наибольшим количеством слоёв;
  • толщина внутренней жилы превышает 1 мм;
  • экранирующая плёнка приклеена к физически вспененному диэлектрику;
  • плотность оплётки не менее 64% (плотно расположенные проводки толщиной не менее 0,12 мм);
  • покрытие внешнего изоляционного слоя адаптировано к назначению кабеля;
  • максимальное затухание на частотах 862 МГц и 2150 МГц соответственно ниже: 21 дБ и 32 дБ (параметр для 100 метров провода).

Делая выбор антенного кабеля, не ориентируйтесь на то, что внутренняя жила и оплётка должны быть полностью сделаны из меди, а также не гонитесь за штампом «Премиум» и не покупайте специальный «цифровой» кабель. Такого кабеля не существует. В широкий диапазон современных изделий попадают частоты, как цифрового, так и спутникового ТВ.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
