Усилитель сигнала кабельного телевидения на несколько точек

Пошаговая инструкция по подключению нескольких телевизоров к одной цифровой антенне. 4 схемы соединения, с усилением и без, через сплиттеры или на скрутке.

Усилитель сигнала кабельного телевидения на несколько точек

ТОП-3 вариантов подключения нескольких телевизоров к одной антенне

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено .

При разделении сигнала нужно иметь в виду следующее:

  1. Возможна потеря мощности.
    Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
  2. Делители (они же сплиттеры) бывают разных конструкций.
    Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
  3. Подключать два телевизора нужно к одной антенне, но разным приставкам.
    Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Нужен ли усилитель

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

  • сигнал имеет хорошее качество, но низкую мощность;
  • установлено два и более сплиттера;
  • используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

  • на усилитель подается необходимый ток;
  • сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

  1. Берется антенна и два коаксиальных кабеля.
  2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
  3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
  4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

  1. Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
  2. Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

  • антенный кабель от тарелки подключается к делителю;
  • каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
  • каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

  1. Ресивер подключается и настраивается для приема спутниковых каналов.
  2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
  3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

Сети кабельного телевидения для самых маленьких. Часть 6: Усилители RF-сигнала

В этой статье рассмотрим усилители высокочастотного радиосигнала кабельного телевидения на коаксиальной части магистрали.

  • Часть 1: Общая архитектура сети КТВ
  • Часть 2: Состав и форма сигнала
  • Часть 3: Аналоговая составляющая сигнала
  • Часть 4: Цифровая составляющая сигнала
  • Часть 5: Коаксиальная распределительная сеть
  • Часть 6: Усилители RF-сигнала
  • Часть 7: Оптические приёмники
  • Часть 8: Оптическая магистральная сеть
  • Часть 9: Головная станция
  • Часть 10: Поиск и устранение неисправностей на сети КТВ

В случае, если на доме (или даже в целом квартале) только один оптический приёмник и вся разводка до стояков выполнена коаксиальным кабелем, обязательно требуется усиление сигнала в их начале. В нашей сети применяются в основном устройства фирмы Teleste, поэтому рассказывать буду на их примере, но принципиально оборудование других производителей ничем не отличается и набор функционала для настройки обычно схож.

Минимальное количество настроек имеет модель CXE180M:

Как вы, вероятно, помните из предыдущих частей у сигнала есть два важных количественных параметра: это уровень и наклон. Именно их и могут помочь поправить настройки усилителя. Начнём по порядку: сразу после входного разъёма находится аттенюатор. Он позволяет уменьшить входной сигнал на величину до 31дБ (при переключении синего джампера в соответствии со схемой диапазон крутилки меняется с 0-15 на 16-31дБ). Это бывает необходимо в случае, если на усилитель приходит сигнал более 70 дБмкВ. Дело в том, что усилительный каскад обеспечивает подъём уровня сигнала на 40 дБ, а на выходе мы должны снять не более 110 дБмкВ (при более высоком уровне резко падает отношение сигнал/шум и эта цифра актуальна для всех широкополосных усилителей и приёмников с встроенным усилителем). Таким образом, если на вход усилителя попадает 80 дБмкВ, например, то на выходе он нам отдаст 120 дБмкВ шума и рассыпающейся цифры. Чтобы этого избежать нужно выставить входной аттенюатор в положение гашения 10дБ.

За аттенюатором мы видим эквалайзер. Он необходим для устранения обратного наклона, если он есть. Достигается это за счёт уменьшения уровня сигнала в зоне низких частот на величину до 20дБ. Стоит обратить внимание, что устранить обратный наклон, подняв уровень верхних частот мы не сможем, только задавить нижние.

Этих двух инструментов бывает достаточно для того, чтобы исправить незначительные отклонения сигнала от нормы. В случае, если это не так, то можно воспользоваться следующими:

Симулятор кабеля, выполненный в виде вставки, которую можно поставить горизонтально или вертикально, как понятно из названия, симулирует включение длинного участка кабеля, на котором должно произойти затухание преимущественно верхних частот диапазона. Это позволяет уменьшить при необходимости прямой наклон, задавив 8дБ в зоне высоких частот. Такое бывает полезно при установке усилителей каскадом на короткой дистанции, например.

После этих манипуляций сигнал проходит первую ступень усилительного каскада, после которой мы видим ещё одну вставку, которая позволяет дополнительно снизить коэффициент усиления. Следующий за ним джампер вновь поможет нам задавить низкие частоты для получения необходимого наклона. Эти две настройки по сути являются аналогом входных аттенюатора и эквалайзера, но работающих со второй ступенью каскада.

Читайте также  Какой кабель использовать для ввода электричества в квартиру?

На выходе усилительного каскада мы видим тестовый отвод. Это стандартный резьбовой разъём, к которому можно подключить измерительный прибор или телеприёмник для контроля качества выходного сигнала. Не все приборы и практически ни какие телевизоры способны нормально переварить сигнал с уровнем в сто и более дБмкВ, поэтому тестовые отводы на любом оборудовании всегда делаются с затуханием в 20-30дБ от действительной величины на выходе. Это нужно всегда держать в голове, проводя измерения.

Перед выходом установлена ещё одна вставка. На фото усилителя видно, что изображённая на ней стрелка указывает только на правый вывод. И это значит, что в левом сигнала не будет. Такие вставки стоят в этих усилителях «из коробки», а внутри самой коробки в комплекте поставки лежит другая:

Она позволяет задействовать второй вывод, но неизбежно вносит затухание сигнала на величину 4дБ.

Усилитель модели CXE180RF на первый взгляд имеет вдвое больше настроек:

На самом деле всё не так страшно: за исключением небольших отличий здесь всё то же самое, что и в рассмотренном выше.

Во-первых, на входе появился тестовый отвод. Он нужен для контроля сигнала без отключения кабеля от входа усилителя и, соответственно, без перерыва вещания.

Во-вторых, появившиеся диплексные фильтры, а так же аттенюатор и эквалайзер выхода необходимы для настройки каналов прохождения DOCSIS, поэтому в рамках этой статьи скажу лишь, что фильтры отрезают те частоты, которые указаны на них и это может стать проблемой, если в спектре сигнала на этих частотах вещаются ТВ каналы. К счастью, производитель выпускает их с разными значениями и заменить их при необходимости не составляет труда.

Крутилки же (как и джампер, вносящий затухание в 10дБ) влияют исключительно на обратный канал и никак не способны изменить телевизионный сигнал.

А вот оставшиеся три джампера предлагают нам познакомиться с такой технологией, как удалённое питание.

При проектировании домов зачастую усилители размещаются в таких местах, где могут быть проблемы с подводом электричества от распределительных щитов. Кроме того, каждая пара «вилка-розетка», подразумевающая за собой ещё и автоматический выключатель (который может быть установлен в самом неожиданном месте), представляют собой потенциальную точку отказа. В связи с этим существует возможность питать оборудование прямо по коаксиальному кабелю. Причём, как видно из маркировки на накладке блока питания, это может быть как переменный, так и постоянный ток с весьма широким диапазоном напряжений. Так вот: эти три джампера и включают возможность протекания питающего тока на вход, а так же на каждый из двух выходов по отдельности, если нам нужно запитать следующий усилитель в каскаде. При включении стояка с абонентами напряжение на выход конечно же подавать нельзя!

Я уже упоминал в предыдущей части, что в такой системе используются специальные магистральные ответвители:


В них используются более крупные и надёжные элементы, а массивный корпус обеспечивает теплоотвод и защиту.

Источником питания в таком случае является блок с встроенным массивным трансформатором:

Стоит сказать, что при кажущейся оптимальности схемы дистанционного питания, работающие таким образом усилители реже без последствий переживают аварии энергоснабжения на домах, а при их замене техперсоналу дополнительно приходится искать и отключать питание самого блока, чтобы не работать с кабелями под напряжением и, таким образом, на время замены одного усилителя без сигнала остаётся весь дом. По той же причине на таких усилителях необходим тестовый отвод на входе: иначе пришлось бы работать с кабелем под током.

Было бы интересно узнать от коллег насколько распространены системы с дистанционным питанием, напишите в комментариях, если используете, пожалуйста.

При необходимости подключить большое количество телевизоров внутри квартиры или офиса можно столкнуться с нехваткой уровня после цепочки делителей. В таком случае необходимо устанавливать усилитель на территории абонента, для чего используются небольшие устройства с минимальным количеством настроек и меньшим уровнем усиления.
Например, такой:

Кабельные усилители

В этом обзоре мы расскажем о назначении усилителей кабельного тв сигнала, какой усилитель выбрать для квартиры и на что обратить внимание при покупке и эксплуатации.

В отличие от эфирного кабельное телевидение не принимается на антенну с телевизионного ретранслятора, а подаётся кабелем напрямую в квартиру. Такой способ позволяет минимизировать потери сигнала и улучшить качество картинки. Кабельное ТВ даёт оператору возможность самому регулировать количество каналов их формат и способ кодировки. Кабельное тв предоставляет абонентам десятки и даже сотни каналов, как в аналоговом так и в цифровом качестве. Определить что у вас кабельное ТВ довольно просто:

если ваш телевизор принимает больше 20 каналов, вы смотрите кабельное ТВ.

Обычно кабельные операторы, для минимизации финансовых потерь, рассчитывают уровень сигнала как один телевизор на квартиру. В итоге при разводке кабеля на несколько телевизоров приходиться прибегать к помощи усилителя.

Отличие кабельных усилителей от эфирных

Почему же для кабельного телевидения нужны особые усилители? Дело в том, что кабельные операторы используют весь диапазон частот от 47-862 МГц, а в эфире диапазон от 318 до 470 МГЦ не используются. Соответственно

эфирные усилители не усиливают часть кабельного диапазона или вовсе его вырезают,

что соответственно приведет к потери части каналов.

Кабельные усилители, как и эфирные, бывают магистральные и применяются операторами для разводки на подъезд или даже весь дом и бытовые, которые ставятся уже в квартире для компенсации потерь в разводке на телевизоры в самой квартире.

При нехватке сигнала, на территории абонента, усилитель подбирается исходя из разницы в уровне между входящим в квартиру сигналом и сигналом непосредственно у телевизора.

Наиболее популярным является бытовой усилитель испанской фирмы Alcad AI-131. Это недорогой кабельный усилитель с максимальным усилением в 24 ДБ. Такого усиления, обычно, вполне достаточно для компенсации разводки на 3-4 телевизора. Усилитель имеет регулировку наклона АЧХ и собственно уровня усиления. Регулировка наклона АЧХ, попросту говоря, это частота на которой будет пик максимального усиления, остальные частоты, подобно склону горы, будут с меньшим коэффициентом усиления.

Так же потери на разводку можно компенсировать усилителем с несколькими выходами. В этом случае усилитель сам является делителем и вы избегаете потери сигнала при делении. Например усилитель Televes 553241 имеет 2 выхода и усиление 20ДБ, а Televes 5531 имеет сразу 6 выходов и усиление 16 ДБ.

Однако бывает что такого усиления не хватает. На это есть несколько причин:

Большая длина кабеля;

Старый или некачественный кабель;

Низкий уровень входного сигнала;

Для этих случаев необходимо использовать более мощные усилители, например, усилитель Terra HA123 (28ДБ), усилитель Terra HA126 (34ДБ). Эти мощные усилители по своим характеристикам хоть и относятся к магистральным часто используются вместо бытовых когда бытового усилителя не хватает. Усилители Terra так же имеют регулировку АЧХ и усиления, что позволит добиться оптимального выходного сигнала.

Еще одно отличие кабельных усилителей от эфирных, они работают с диапазоном обратного канала 5-30 МГц, который используется интернет-провайдерами для организации доступа в интернет по телевизионному коаксиальному кабелю. В данное время данная технология в нашей стране практически не используется.

Правильная установка усилителя

Для получения максимального эффекта усилитель необходимо устанавливать сразу на входе в квартиру, до начала разводки. Это поможет сохранить достаточный коэффициент сигнал/шум при максимальном усилении. Наиболее эффективной разводка будет если свести все кабеля в один делитель установленный сразу после усилителя. Если так сделать невозможно при последовательной разводке используйте ответвители, а не делители.

Используйте изолятор земли для защиты усилителя. Не используйте старый или тонкий кабель (менее 7 мм). Со временем кабель теряет свои свойства, и потери увеличиваются в разы. Тонкий кабель имеет малое сечение центральной жилы что увеличивает потери сигнала. Не закрывайте вентиляционные отверстия усилителя посторонними предметами, напр. газетами, шторами. При установке крепите усилитель в положении при котором будет минимальный изгиб телевизионного кабеля. Сверху, спереди и снизу установленного усилителя должно быть не менее 10 см свободного пространства для вентиляции.

Лучшие усилители антенн

Усилитель телевизионной антенны – это специализированное устройство, предназначенное для увеличения мощности импульса электромагнитной волны. Другими словами, главной задачей прибора является усиление телевизионного или радиосигнала.

Ниже составлен рейтинг лучших усилителей ТВ антенн, которые можно купить в 2021 году.

Виды усилителей антенн

Антенные усилители бывают нескольких видов:

Также усилители антенн можно разделить по типу принимаемых частот. На данный момент существуют следующие варианты:

Как выбрать усилитель сигнала

К покупке антенного усилителя нужно подходить максимально подготовленным. Для начала необходимо ознакомиться с параметрами своей антенны. После этого можно подбирать подходящую модель усилителя, не забывая отталкиваться от эксплуатационных характеристик. Успешность выбора зависит от следующих критериев.

Шумовой эффект

Одной из главных задач усилителя является корректировка шумового эффекта, который поступает во время передачи телевизионного сигнала. Широким спросом пользуются модели с коэффициентом до 3 дБ. Однако лучше отдать предпочтение до 2 дБ.

Поддерживаемый диапазон

В этом случае всё зависит от того, насколько далеко зона приема находиться от ретранслятора. Если расстояние большое, то лучше выбрать усилитель с узкочастотным диапазоном. Далее потребуется учесть особенности телевидения и подобрать подходящий вариант – дециметровый или метровый. В ином случае оптимальным вариантом будет широкополосный усилитель.

Коэффициент усиления

От коэффициента усиления зависит количество каналов, которые сможет охватить антенна. Для метровых моделей нормой считается 10 дБ. Что касается дециметровых, для них потребуется не менее 30 дБ.

Производитель

Изготовлением усилителей антенн занимается множество компаний. Однако поистине качественную продукцию выпускают далеко не многие производители. Редакция сайта рекомендует обратить внимание на следующие бренды:

ТОП-12 лучших усилителей антенн 2021 года

Внимательно изучит отечественный рынок телевизионной техники, редакция сайта подготовила рейтинг лучших усилителей ТВ антенн, которые можно купить в 2021 году. В ТОП-12 вошли ярчайшие представители всех ценовых категорий, предлагающие наилучшие технические характеристики для своей стоимости.

Рейтинг открывает один из лучших усилителей телевизионных антенн, отличающийся долговечностью. Многие пользователи часто отмечают высокое качество сборки и бесперебойность работы. Коэффициент усиления составляет 28 дБ, что может показаться не слишком впечатляющим. Однако устройство спокойно справляется с приемом цифрового вещания при подключении к обычной комнатной антенне.

Еще одно достоинство заключается в том, что усилитель способен работать с сигналом разных диапазонов. При необходимости принимает свыше 50 каналов. Стабильно функционирует на частотах 50-850 МГц. Единственный недостаток в том, что он не подходит для антенн, находящихся слишком далеко от источника.

На следующем месте расположилась одна из самых дешевых моделей компании Антэкс, обладающая компактностью и надежностью. В конструкции отсутствуют какие-либо провода. Предусмотрены лишь выходной и входной разъемы. Главное преимущество в том, что с установкой этого усилителя справится даже самый неопытный пользователей. Для этого необходимо приобрести кабель, который будет идти от телевизора к устройству.

Еще одной достоинство заключается в неплохом коэффициенте усиления – 20 дБ. При этом коэффициент шума насчитывает не больше 3 дБ. Однако данная модель справится только в том случае, если антенна соединена с одним телевизоров. При подключении нескольких устройств потребуется делитель.

Продолжает рейтинг отличное решение для усиления уличной антенны. Главным достоинством данной модели является высокая степень защиты от явлений окружающей среды. Конструкция выполнена таким образом, чтобы выдерживать сильный ветер и дождь. При этом устройство способно функционировать при температуре от -20 до +50 градусов.

Еще одной особенностью является хороший коэффициент усиления – 30 дБ. Благодаря таким показателям усилитель можно использовать в слишком удаленной от источника вещания зоне. Работает усилитель в частотном диапазоне 40-860 МГц. Многие пользователи положительно отзываются о том, что к устройству можно подключить одновременно несколько телевизоров.

Читайте также  Технология бестраншейной прокладки кабеля

Еще один яркий представитель бюджетного класса, отличающийся качественной сборкой и очень компактной конструкцией. Большинство покупателей отмечают, что по внешнему виду усилитель напоминает небольшую USB флешку. Внутри конструкции расположен чип, предоставляющий коэффициент усиления в районе 18 дБ. Показатель не слишком высокий, однако этого вполне достаточно для приема сигнала не далеко от башни вещания.

Для работы усилителя пользователю придется блок питания с разъемом USB. Также стоит отметить, что Рэмо BAS-8102-01 является широкополосным усилителем. Он поддерживает частотный диапазон в пределах 48-862 МГц. Коэффициент шума составляет 3 дБ.

Продолжает рейтинг довольно качественная модель, отличающаяся возможность отдельной регулировки разных диапазонов. Работает как с метровым, так и дециметровым диапазоном. Может спокойно принимать любые частоты и максимально их усиливать. Благодаря этому устройство подходит для использования на больших расстояниях от источника вещания.

Еще одним достоинством является впечатляющий коэффициент усиления – 30 дБ. Работает с частотным диапазоном 40-863 МГц. При необходимости может усиливать даже комнатные антенны на даче.

Далее расположилась одна из самых дешевых моделей китайского производства, отличающаяся широким набором выходов для разводки – 4 штуки. Благодаря мощной плате и качественной сборке считается оптимальным решением для одновременного обслуживания нескольких телевизоров.

Еще одно достоинство заключается в том, что конструкция выполнена в соответствии с классом IP20. Благодаря этому устройство спокойно выдерживает попадание влаги. Коэффициент усиления составляет 20 дБ. Приятным дополнением является возможность регулировки до 10 дБ. Не подходит для использования с комнатными антеннами.

Пополняет список отличная интегрируемая модель, отличающаяся очень низкой ценой и высокими эксплуатационными характеристиками. В первую очередь стоит обратить внимание на коэффициент усиления, составляющий 25 дБ. Работает в частотном диапазоне от 175 до 862 МГц. Еще одно достоинство заключается в том, что усилитель подходит как для цифрового, так и кабельного вещания.

Производитель заявляет, что устройство имеет хорошую устойчивость к температурным перепадам. Спокойно работает от -40 до +50 градусов. Многие пользователи положительно отзываются о дальности действия. Расстояние от источника вещания может составлять 80-90 километров.

Продолжает рейтинг высококачественная модель китайского исполнения, отличающаяся оптимальным соотношением цены и качества. Судя по отзывам с различных торговых площадок, считается одним из самых популярных усилителей на территории РФ. Устройство является отличным решением для усиления кабельного и эфирного телевидения. Функционирует в частотах от 40 до 862 МГЦ.

Еще одно достоинство заключается в наличии регулятора усиления. Также стоит обратить на возможность разделения сигнала на несколько потоков. Такой подход позволяет передавать изображение сразу на несколько телевизоров. Приятным дополнением является высокий коэффициент усиления – 30 дБ.

Одна из популярнейших моделей, которая кроме низкой стоимости предлагает множество интересных возможностей. В первую очередь стоит обратить внимание на наличие регулятора усиления сигнала. Производитель уделил много времени качеству реализации корпуса. Конструкция практически полностью изготовлена из металла. Есть защита от влаги и пыли.

Широкополосный усилитель отлично подходит для использования на дальних дистанциях от ретранслятора. Устройство стабильно функционирует в частотном диапазоне 47-862 МГц. Можно использовать для комнатных антенн. Есть всего один вход и один выход. Для работы потребуется традиционный блок питания.

На третьем месте расположился самый необычный в плане дизайна усилитель, отличающийся округлой формой конструкции. Для изготовления корпуса послужил прочный пластик. Однако все компоненты надежно защищены от влияния окружающей среды. Кроме того, в комплекте имеется небольшая металлическая коробка, оснащенная двумя гнездами и регулятором усиления.

Многие пользователи отмечают, что WISI VM 8351 можно использовать в качестве разделителя. На корпусе предусмотрен специальный индикатор, уведомляющий о поступлении электроэнергии. Функционирует усилитель с частотным диапазоном UHF, благодаря чему идеально подходит для цифрового телевидения. Вишенкой на торте является высокий коэффициент – 35 дБ.

Второе место занимает высококачественная модель испанской компании, обладающая продвинутой начинкой и качественной сборкой. Однако в первую очередь стоит отметить, что данный усилитель не подходит для использования на открытой местности. Об этом свидетельствует открытый тип корпуса, в котором предусмотрены отверстия для вентиляции.

Главным достоинством является широкий набор выходов, благодаря чему к устройству можно одновременно подключить до 4 телевизоров. Еще одной особенностью считается возможность отдельной регулировки разных диапазонов. Усилитель может работать с частотами от 40 до 320 МГц и от 470 до 862 МГц. Напоследок стоит отметить высокий коэффициент усиления – 35 дБ.

Победителем рейтинга становится одна из самых производительных и качественных моделей 2021 года, оборудованная передовой начинкой. Для начала стоит отметить, что устройство может работать с диапазонами UHF и VHF. Также особого внимания заслуживает возможность расщепления частот. Благодаря этому пользователь может усиливать сигнал каждого отдельного диапазона.

Еще одним достоинством является надежная защита от перегрева, перегруза и короткого замыкания. Кроме того, конструкция выполнена таким образом, чтобы выдерживать серьезные механические нагрузки. Защиты от влаги, к сожалению, нет. При этом конструкция оснащена множество отверстий для вентиляции. Однако устройство может работать при очень высоких и экстремально низких температурах. Коэффициент усиления составляет 44 дБ. Вишенкой на торте является мощный миниатюрный блок питания, встроенный во внутреннюю часть конструкции.

Усилитель ТВ сигнала (кабельного, цифрового или аналогового) из Китая (AliExpress). CATV Signal Amplifier 45 — 860MHz

На днях пришла посылка из Китая, в которой был усилитель ТВ сигнала.

Приобретённый активный усилитель действительно работает. Дома два телевизора подключены к одному кабелю провайдера — цифровой и аналоговый. Второй подключен через делитель, и если он ещё как-то показывал ранее, то после установки рядом wifi-камеры, помехи от неё полностью стали глушить полезный сигнал. Вариант был установить камеру подальше или усилить полезный сигнал кабельного. Последний вариант оказался вполне удачным. И разница м/у подключенным телевизором напрямую кабелем и через усилитель отчётливо заметна.

Обычно сигнал кабельного телевидения достаточно сильный и не требует дополнительного усиления, плюс чувствительность входного каскада телевизора зачастую вполне хорошая. Но в моём случае в квартиру провайдером более 10 лет назад был заведён кабель низкого качества с высоким коэффициентом затухания и заменить его (замурован во время ремонта) пока не предоставляется возможным.

Плата усилителя размещена в алюминиевом корпусе. Её питание осуществляется от сети с напряжением 220 Вольт по стандартной схеме — через понижающий трансформатор, диодный мост и конденсатор. На плате распаян один широкополосный каскад усиления на транзисторе 2SC3355 фирмы Semeconductor с коэффициентом усиления от 50 до 300 и рабочей частотой до 6,5 ГГц. Всё бы хорошо, но на плате был не отмыт флюс после пайки. Пришлось это делать самому.

На практике, усиления конкретно моего экземпляра, мне вполне хватает для того, что бы усилить полезный сигнал до величины превышающей помеху от wifi-камеры. Но замер на анализаторе NanoVNA показал усиление отличное от заявленных 20 dB в меньшую сторону (

14 dB), что может быть критично в некоторых случаях, например при расчёте на усилитель в качестве компенсации затухания в длинном коаксиальном кабеле.

В общем, китайская поделка как всегда не идеальна и имеет свой плюсы и минусы. Чуть более подробнее предлагаю посмотреть в моём видео обзоре данного усилителя ТВ:

Подведу итоги в виде плюсов и минусов этого усилителя ТВ сигнала:

К плюсам можно отнести, что он действительно работает и усиливает. т.е. это не какая-то очередная «пустышка-обманка», как это зачастую бывает. Он успешно усиливает сигнал не только кабельного, но и цифрового эфирного ТВ, что позволяет например компенсировать затухание в длинном кабеле от антенны на крыше.

Второй большой плюс, что он выступает не только как усилитель, но и как делитель одновременно, что позволяет подключить к нему два телевизора и более (есть делители-усилители на 3 ,4, 5 ТВ).

Что касается недостатков, то по количеству их больше, но для меня они не такие существенные:

1) Нужен переходник для вилки на 220 вольт (усилитель изначально для Китайского рынка);

2) В схеме не предусмотрен предохранитель (но в блоках питания на 12 вольт обычно тоже нет);

3) Не стандартные разъемы для подключения коаксиального кабеля;

4) Не герметичный корпус, что позволяет использовать его только внутри помещения;

5) Нет описания на русском и/или хотя бы на английском языках;

6) Усиление чуть меньше заявленных 20 дБ и не регулируется;

7) На плате не отмыт флюс после пайки.

Всем пока и «бобра» ;-)))

Дубликаты не найдены

С такими обзорами надо на муську.

Принимаем сверхдлинные волны на телефон дендрофекальным методом

Привет. Не так давно я создавал на пикабу пост, где просил совета по схеме усилителя для СДВ. Если кому интересно, вот этот. Ну, как обычно, я получил кучу разнообразных рекомендаций начиная от «у тебя ниче не выйдет, займись чем-нибудь другим» и заканчивая советами купить sdr-свисток и не городить огород. То-есть собственно по теме ничего толком и не посоветовали.

Ну и ладно, я в общем-то, был бы удивлен, если бы по заданному вопросу кто-то конкретно ответил, так что решил все делать сам.

Перво-наперво, руководствуясь своими скудными познаниями, и расширяя их по ходу, если это можно так назвать, проектирования, я накропал схему на операционном усилителе, вот такую:

Схема полностью соответствует самым строгим требованиям паттерна проектирования под названием «Я его слепила из того, что было». Ни одной детали для этого устройства я не купил, все было выпаяно из каких-то старых принтеров, магнитол, блоков питания и прочего, что валялось в углу комнаты. Этим объясняется выбор операционного усилителя, который я изначально хотел все-таки купить какой-нибудь более подходящий, но в итоге прилепил, то, что нашел, так как, если честно, я не сильно верил, что этот франкенштейн будет работать. Номиналы (и большинство, так сказать, схемотехнических решений) подбирались по принципу «в LTSpice вроде бы работает».

Характеристики прибора примерно такие — все, что ниже 7 кГц, похоже — помехи от телефона, ничего ниже 18 кГц принять не удалось.

Теперь самое время рассказать, что же тут такое, по моему мнению, по крайней мере, происходит.

Перво-наперво я попытался определить характеристики микрофонного входа мобилы, и путем замеров мультиметром выяснил, что на сигнальном входе без нагрузки мобила держит 2.5 В, а если нагрузить его резистором, то напряжение просаживается примерно как если бы там был 2.3 кОм резистор (R4). Так же там должен быть еще конденсатор, но поскольку я совершенно не представляю себе, как измерить его параметры, я решил просто забить на его существование. Я не стал заморачиваться и фильтром нижних частот на выходе, так как решил, что он все равно имеется в схеме самой мобилы.

Что касается антенны, то она была сделана по тем же стандартам, что и вся остальная схема, то-есть как попало. В результате антенна представляет собой почти квадрат со стороной в районе 80 см и намотанный из жил от витухи. У меня витухи хватило на 8 витков, причем жилы не цельные, ради увеличения длины я спаял их между собой. Я замерил индуктивность и сопротивление антенны, что получилось — можно видеть на схеме. Никакими согласованиями антенны и усилителя я не заморачивался, так как решил, что из-за весьма низких частот вообще можно считать токи здесь квазипостоянными.

Что касается остальных компонентов — резистор R5 вместе с R4 образуют делитель, задача которого поднять среднее напряжение на сигнальном выводе где-то до 2.0-2.2 В. R5 кроме того вместе с C1 должны образовать ФВЧ, который должОн не пропускать с усилителя постоянную компоненту тока (а еще у меня без C1 в симуляторе фигня какая-то получалась). R1 и C3 образуют ФНЧ, задача которого создать постоянное более-менее стабильное напряжение смещения для операционного усилителя. Сам усилитель включен самым простым способом как не инвертирующий. Конденсатор C2 призван заглушить помехи на питании. Я сначала хотел сделать питание от батареек, но так как батарейки неудобно подключать, я решил взять 5 вольт от USB на телефоне, впрочем, питании от батареек так же возможно. R2, R3, R7 образуют петлю обратной связи для ОУ. Я решил использовать реостат, так как я вообще не представлял себе, какое усиление нужно. По факту получилось, что наиболее подходящим усилением в данном случае является примерно 15 — 30. Регулировка усиления в значительно большей степени влияет на низкие частоты, так что у нас получается, что при низком усилении один шум, а при слишком высоком сам усилитель как будто бы перестает работать (или срабатывает какая-то защита в мобиле) или низкие частоты слишком дофига превышают самые интересные высокие.

Читайте также  Структура волоконно оптического кабеля

Вот и весь девайс. Кстати, в используемой микросхеме 2 ОУ, и я решил не использовать второй, и, не зная, что с ним делать, я решил просто закоротить все его 3 вывода, надеясь, что это снизит помехи.

Ну а теперь время фоточек.

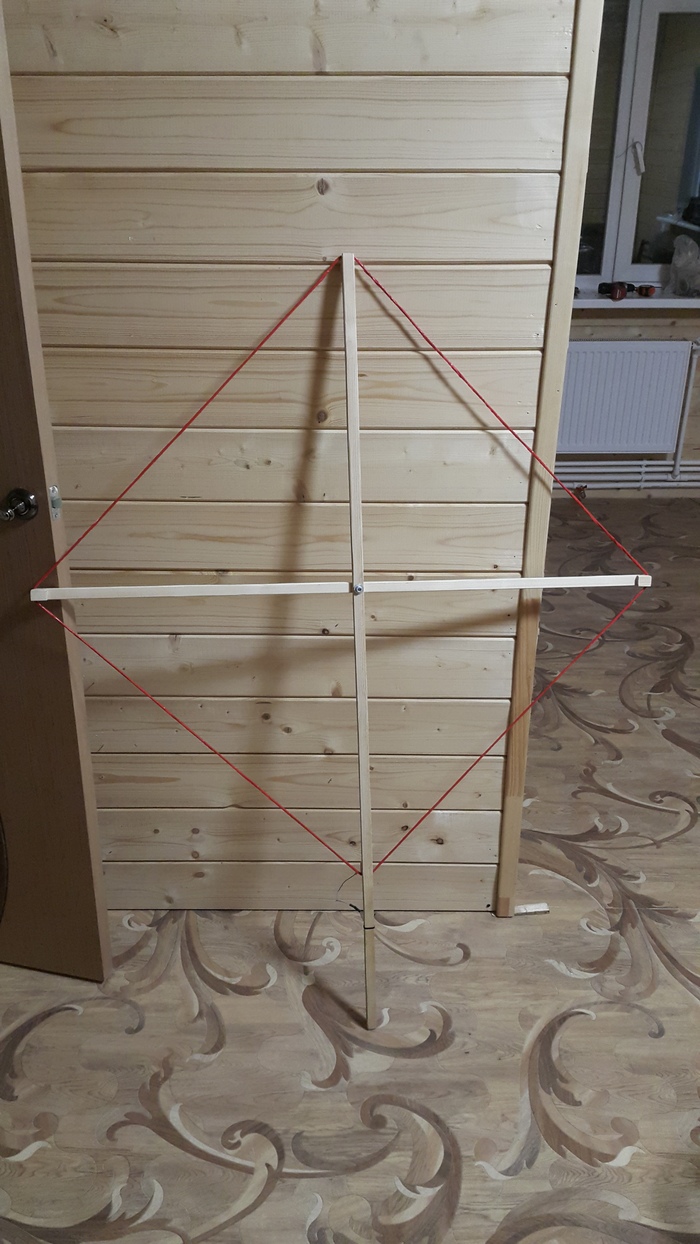

Вот это антенна. На фоне всего остального она даже неплохо выглядит. Я даже полирнул деревяшки шкурочкой, чтобы занозы не сажать.

А вот это устройство. Я решил, что травить плату для него будет слишком геморно, так что просто нашел какой-то кусок текстолита (кстати, именно на нем и был ОУ, который сидит в родных отверстиях) и прилепил все на него. Обратите внимание на красную хреновину на проводе — это 100% hand made контейнер для батареек (2 х 3 В).

А вот вам пример спектров, который можно увидеть с этой приблудой:

А еще меня есть несколько записей сигналов, и я могу рассказать о том, что же тут за сигналы, но я думаю, что это можно оставить на потом, если кому-то это будет интересно. Собственно, если этот пост хотя бы несколько десятков плюсов наберет, то я тогда сделаю пост об этом.

Цифровые эфирные усилители dvb Т2 сигнала

Существует три основных способа трансляции телевизионных каналов, спутниковое, кабельное и эфирное телевидение.

Качество картинки, демонстрируемое на экране с эфирной антенны, зачастую оставляет желать лучшего. Двоение, рябь и «снег» на экране отбивают желание смотреть телевизор вообще. Такая ситуация возникает из-за слабого сигнала. А причин слабого сигнала может быть много: перебитый кабель, плохие телевизионные розетки, некачественное соединение, изначально слабый сигнал с антенны. Исправить ситуацию поможет установка антенного усилителя, такого, как Alcad ai 200.

Данный усилитель разработан в Китае специально для усиления сигнала на больших расстояниях от 20 м. и больше. Так же используют усилитель на коротких расстояниях, если антенный кабель некачественный и его затухание низкое.

Как многие знают, что платы активных антенн достаточно часто горят от образования конденсата при минусовых температурах. Так же бывают случаи скачков напряжения, особенно это касается дачных домов, в которых в большинстве случаев нет стабилизаторов напряжения.Чтобы не менять полностью антенну Locus L025.62 на новую, достаточно купить плату усиления.

Alcad ca 215 усилитель рассчитанный для подключения к двум приставкам dvb t2 или телевизорам.Через делители возможно подключить до десяти точек.Усиливает как цифровой dvb t2 сигнал, так и аналоговый в диапазоне метровых и дециметровых волн.Антенный усилитель Alcad ca 215 отличается от Alcad 200 возможностью работы как с активными антеннами с подачей напряжения 12 вольт, так и с пассивными антеннами с любым усилением.При использовании Alcad с активной антенной вам не понадобится инжектор для ее питания.

Когда в одном доме установлено несколько телевизоров, и на каждом из них нужно иметь независимый просмотр, то большинство советов специалистов сходятся на предпочтении пассивной антенны, как наиболее надёжной. В ней просто нечему ломаться (деформация не в счёт!). Те, кто уже не первый год пользуются активными эфирными антеннами со встроенным усилителем, столкнулись с выгоранием встроенной платы усилителя. По их мнению, больше года такой усилитель и не живёт, его нужно периодически менять на новый.

Принимать эфирное телевидение DVB T2 в черте Москвы можно на комнатную антенну. Но в пригороде лучше использовать антенну уличную. Если расстояние до ближайшей транслирующей вышки больше 40 километров, то не обойтись без активной модели антенны. И одна из самых слабых её сторон – ненадёжность встроенного усилителя. Владельцы таких антенн часто жалуются, что приходится менять их почти каждый год.

Усилители телевизионного сигнала могут быть разными. Чаще их встраивают в конструкцию антенны и продают вместе с ней. Но такой усилитель живёт мало. Воздействие погоды, сырость, образование конденсата может вывести его из строя уже через год работы.
Другой вид усилителей – домовые. Продаются в виде небольшого блока с питанием от розетки 220 Вольт. Ставится он внутри дома, что благотворно сказывается на его сроке службы. При этом в плане усиления сигнала разницы нет. Да, домовые усилители стоят дороже, но при этом имеют регулируемый уровень усиления, что означает, что ваша антенна не будет слишком слабой или слишком сильной. Один из домовых усилителей, которые пользуются спросом – Terra HA131.

Если в вашем доме подключено несколько точек для приема цифрового или аналогового телевидения и суммарная длина кабеля превышает 30 метров, то усилитель Terra as 036.Стоит учитывать, что речь идет о хорошем медном кабеле SAT 703.Если у вас проложен кабель rg6u с большим затуханием, то в зависимости от его качества общая его длина может сократиться до 10 метров.Усилитель Терра as036 не просто усилит сигнал, он увеличит ресурс службы вашего телевизора или dvb t2 приставки.

Может применяется в различных типах антенн, взаимозаменяема с усилителем LSA 417. Если у вас часто сгорает усилитель LSA 417, то рекомендуется заменить его LSA 421.Иногда из-за слишком сильного сигнала идет нагрузка на усилитель и рекомендуется поставить менее мощный — такой, как LSA 421. У LSA 421 усиление всего 1,5 дБ., это гарантирует что шумы не перекроют сигнал.

Позволяет увеличить сигнал на разных участках дапазона индивидуально.

Используется для равномерного увеличения сигнала на различных участках диапазона FM, УКВ, МВ, ДМВ, DVB T2.

Спутниковый усилитель A04-20, предназначен, для снижения потери мощности сигнала на кабеле.

Иногда приходиться из активной антенны делать пассивную. Причин подобной манипуляции немного.

Когда сигнала с ретранслятора не достаточно, необходимо использовать антенный усилитель. Terra hs004 имеет высокое значение коэффициента усиления, возможность разделения диапазона, регулировку усиления, наклона в VHF и UHF диапазонов.

Уличный усилитель для мачт с усилением 27 дБ

Блок питания для мачтовых усилителей.

Усилитель dvb t2 AS 039 20 дБ до десяти точек.

Когда мощности сигнала с эфирной антенны не хватает, требуется усилитель, например Terra AS038.

Усилитель высокой мощности для больших сетей.

Для увеличения сигнала в непогоду.

При недостаточной мощности с эфирной антенны сигнал необходимо усилить.

Данная модель относится к домовым вариантам. Размещается исключительно в помещении, не смотря на высокую степень защиты корпуса оборудования.

Усилитель для компенсации потерь на коаксиальном кабеле.

Усилитель выполнен в литом металлическом корпусе с хорошим охлаждением.

Terra ha 129 домашнее решение для увеличения DVB T2 сигнала в квартире.

Аналог усилителя Alcad al400 с усилением 20 дБ и разводкой на четыре точки.

Предназначен для усиления кабельного тв с последующей разводкой до 8 точек.

Предназначен для усиления шесть участков диапазонов, в которые входит радио УКВ, FM, телевидение МВ, ДМВ, DVB T2.

  • 1
  • 2

Последнее время их начинает догонять IPTV, но полноценным конкурентом не стал, привязан к интернету, причем стабильному скорости, качеству. В первых двух случаях проблем с качеством изображения не возникает, как правило, ну а при эфирном вещании многое зависит от ряда факторов, удаленность от ретранслятора, ландшафт местности, низина, преграды на пути, плотная застройка, ну и, конечно, погодные условия.

Основные причины ухудшения сигнала следующие

  • неисправность оборудования;
  • неправильно подобранная эфирная антенна;
  • чрезмерная мощность сигнала, результат перегрузка сигнала на входе вашего тюнера;
  • низкое качество или повреждение коаксиального кабеля;
  • большое число соединений и разделений кабеля;
  • сторонние шумы от различных радиостанций, сигнализаций, мобильных телефонов, модемов и прочего оборудования.

Существует потребность в увеличении сигнала, поможет антенный или кабельный усилитель.

Разновидности и возможности антенных цифровых тв усилителей dvb t2 для квартиры и дачи

Перед тем как выбрать усилитель тв сигнала следует определиться c характеристиками, конструкцией. В основе их главной классификации лежат диапазон принимаемых частот и функциональное назначение. К первой группе относятся широкополосные модели. В основном они нашли свое применение в решетчатых антеннах. SWA модели конструктивно выглядит как обычная печатная плата, характеристики подбираются по усилению в зависимости от удаленности от вышки. LSA практически идентичен по исполнению предыдущему типу, но обладает небольшим коэффициентом шума и работает от напряжения в 12 вольт. Первый и второй тип имеют существенный минус, выходят из строя от воздействия погодных условий, при морозах образуется конденсат, за счет чего они выгорают. Следующая группа – диапазонные, которые работают в дециметровом (ДМВ) и метровом (МВ) диапазонах. Подойдут на замену стандартному устройству, пришедшему в неисправное состояние. Последней группой являются многодиапазонные конструкции, способные собирать сигнал с различных диапазонов, объединять, увеличивать и разделять его.Такие комнатные подойдут для любых пассивных уличных антенн. Модели Terra литовской фирмы и Alcad из Испании бесспорные лучшие лидеры многодиапазонных модификаций. Насчет того, какой антенный усилитель dvb t2 выбрать конечно, один из них, дорого, но цена здесь оправдана. Alcad AI-210 прекрасно справится с одновременным усилением эфирного и спутникового сигнала.

Как выбрать антенный усилитель тв сигнала в зависимости от условий приема

Это не так сложно, как может показаться. Главное подобрать необходимую мощность усиления, так как при избыточном значении этого показателя будет происходить усиление шумов, что приведет к ухудшению картинки. Многие хотят приобрести активный антенный усилитель для дачи и думают что чем сильнее, тем лучше, это ошибочно. Хорошо если на цифровом эфирном усилителе T2 будет регулятор усиления, что позволит его точно настроить. Плата уличной антенны, находящейся непосредственно на улице, будет часто выходить из строя. Согласитесь менять его не лучшее занятие, особенно если он располагается в труднодоступном месте, на крыше или высокой мачте.

Используете внутреннюю модификацию для антенны, ей не страшны ни снег, ни дождь, а наружное исполнение должно обязательно герметичным, хотя как показывает практика, его придется менять раз в два года. Активный вариант, располагающийся в доме по цене конечно дороже, чем идущий в комплекте с антенной, зато надежней. Выбрать лучший усилитель dvb t2 дело непростое. Среди многообразия предлагаемых сегодня моделей может показаться трудно, определить оптимальный вариант, и если вы хотите купить антенный усилитель и не ошибиться, наши специалисты готовы вам помочь. При покупке кабельного и эфирного домового усилителя поможем с выбором эфирной антенны и DVB-T2 приставки.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
