Виды оптоволоконных кабелей

В оптоволоконных кабелях, в отличие от кабелей с медными или алюминиевыми жилами, в качестве среды для передачи сигнала используется прозрачный волоконный световод. Сигнал здесь передается не с

Виды оптоволоконных кабелей

Оптоволоконные кабели — устройство, виды и характеристики

В оптоволоконных кабелях, в отличие от кабелей с медными или алюминиевыми жилами, в качестве среды для передачи сигнала используется прозрачный волоконный световод. Сигнал здесь передается не с помощью электрического тока, а с помощью света. Это значит, что движутся практически не электроны, а фотоны, соответственно и потери при передаче сигнала оказываются пренебрежимо малы.

Данные кабели идеальны в качестве средства передачи информации, ведь свет способен проходить по прозрачному стекловолокну практически беспрепятственно на десятки километров, при этом интенсивность света уменьшается незначительно.

Бывают GOF-кабели (англ. glass optic fiber cable) — со стеклянным волокном, а также POF-кабели (англ. plastic optic fiber cable) — с прозрачным пластиковым волокном. И те и другие традиционно называются оптоволоконными или волоконно-оптическими кабелями.

Устройство оптоволоконного кабеля

Оптоволоконный кабель имеет достаточно простое устройство. В центре кабеля расположен световод из стекловолокна (его диаметр не превышает 10 мкм) облаченный в защитную пластиковую или стеклянную оболочку, обеспечивающую полное внутреннее отражение света за счет разности коэффициентов преломления на границе двух сред.

Получается что свет, на всем своем пути от передатчика к приемнику, не может выйти из центральной жилы. К тому же свету не страшны электромагнитные помехи, поэтому такой кабель не нуждается в электромагнитном экранировании, а нуждается лишь в упрочнении.

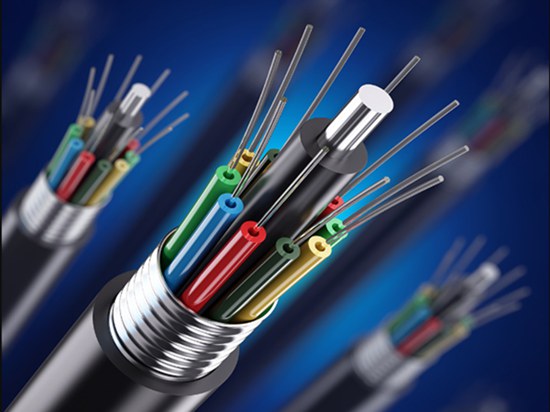

Для придания оптоволоконному кабелю механической прочности, применяют особые меры — делают кабель бронированным, тем более когда речь заходит о многожильных оптических кабелях, несущих сразу несколько отдельных световодов. Кабели для подвесного монтажа требуют особого упрочнения металлом и кевларом.

Самая простая конструкция оптоволоконного кабеля — стеклянное волокно в пластиковой оболочке. Более сложная конструкция — многослойный кабель с упрочняющими элементами, например для прокладки под водой, под землей или для подвесного монтажа.

В многослойном броневом кабеле несущий упрочняющий трос изготовлен из заключенного в полиэтиленовую оболочку металла. Вокруг него располагаются светонесущие пластиковые или стеклянные волокна. Каждое отдельное волокно покрыто слоем цветного лака в качестве цветовой маркировки и для защиты от механических повреждений. Пучки волокон облачены в пластиковые трубки, заполненные гидрофобным гелем.

В одной пластиковой трубке может находиться от 4 до 12 таких волокон, в то время как общее количество волокон в одном таком кабеле может доходить до 288 штук. Трубки оплетены нитью, стягивающей пленку, смоченную гидрофобным гелем — для большего демпфирования механических воздействий. Трубки и центральный кабель заключены в полиэтилен. Далее идут кевларовые нити, практически и обеспечивающие многожильному кабелю броню. Потом снова полиэтилен для защиты от влаги, и наконец внешняя оболочка.

Два основных типа оптоволоконных кабелей

Оптоволоконные кабели есть двух типов: многомодовый и одномодовый. Многомодовый стоит дешевле, одномодовый — дороже.

Одномодовый кабель обеспечивает лучам, проходящим по световоду, практически один и тот же путь без существенных взаимных отклонений, в итоге на приемник все лучи приходят одновременно и без искажений формы сигнала. Диаметр световода в одномодовом кабеле составляет около 1,3 мкм, и свет именно с такой длиной волны следует по нему передавать.

По этой причине в качестве передатчика используется источник лазерного излучения с монохроматическим светом строго требуемой длины волны. Именно кабели данного типа (одномодовые) рассматриваются сегодня как наиболее перспективные для коммуникаций на значительные расстояния в будущем, но пока они дороги и недолговечны.

Многомодовый кабель менее «точен», чем одномодовый. Лучи от передатчика идут в нем с разбросом, и на стороне приемника имеется некоторое искажение формы передаваемого сигнала. Диаметр световодного волокна в многомодовом кабеле составляет 62,5 мкм, а диаметр внешней оболочки 125 мкм.

Здесь используется обычный (а не лазерный) светодиод на стороне передатчика (с длиной волны 0,85 мкм), и оборудование получается не таким дорогим как с лазерным источником света, да и срок службы у нынешних многомодовых кабелей дольше. Кабели данного типа не превышают по длине 5 км. Типовое время задержки сигнала при передаче составляет порядка 5 нс/м.

Достоинства оптоволоконных кабелей

Так или иначе, оптоволоконный кабель принципиально отличается от обычных электрических кабелей исключительной помехозащищенностью, что обеспечивает максимальную сохранность как целостности, так и конфиденциальности передаваемой по нему информации.

Электромагнитная помеха, направленная на оптоволоконный кабель, не способна исказить световой поток, да и сами фотоны не порождают внешнего электромагнитного излучения. Без нарушения целостности кабеля невозможно перехватить передаваемую по нему информацию.

Полоса пропускания оптоволоконного кабеля теоретически составляет 10^12 Гц, что не идет ни в какое сравнение с токонесущими кабелями любой сложности. Можно легко передавать информацию со скоростью до 10 Гбит/с на километры.

Сам по себе оптоволоконный кабель стоит не дорого, почти так же, как тонкий коаксиальный кабель. Но основная доля удорожания готовой сети все же приходится на передающее и приемное оборудование, задача которого — преобразовать электрический сигнал в свет и обратно.

Затухание светового сигнала при прохождении через оптоволоконный кабель локальной сети не превышает 5 дБ на 1 километр, то есть почти такое же как у электрического сигнала низкой частоты. При том чем выше частота — тем выраженнее оказывается преимущество оптической среды перед традиционными электрическими проводниками — затухание растет незначительно. А на частотах выше 0,2 ГГц оптоволоконный кабель однозначно оказывается вне конкуренции. Практически возможно довести расстояние передачи до 800 км.

Оптоволоконные кабели применимы в сетях с топологиями «кольцо» или «звезда», при этом полностью отсутствуют проблемы заземления и согласования с нагрузкой, вечно актуальные для электрических кабелей.

Идеальная гальваническая развязка, наряду с вышеперечисленными достоинствами, позволяет аналитикам прогнозировать, что в сетевых коммуникациях оптоволоконные кабеля вскоре полностью вытеснят электрические, тем более с учетом растущего дефицита меди на планете.

Недостатки оптоволоконных кабелей

Справедливости ради, нельзя не упомянуть и о недостатках волоконно-оптических систем передачи информации, главный из которых — сложность монтажа систем и высокие требования к точности установки разъемов. Микронное отклонения при монтаже разъема способно привести к увеличению затухания в нем. Здесь необходима высокоточная сварка или специальный клеевой гель, коэффициент преломления света в котором аналогичен оному в самом монтируемом стекловолокне.

По этой причине квалификация персонала не допускает снисхождения, необходимы специальные инструменты и высокое мастерство владения ими. Чаще всего прибегают к использованию готовых кусков кабеля, на концах которых уже установлены готовые разъемы требуемого типа. Для разветвления сигнала от оптоволокна, применяют специализированные разветвители на несколько каналов (от 2 до 8), но при разветвлении неизбежно происходит ослабление света.

Конечно, оптоволокно является менее прочным и менее гибким материалом нежели та же медь, и изгибать оптоволокно на радиус менее чем 10 см небезопасно для его сохранности. Ионизирующие излучения снижают прозрачность оптоволокна, усиливают затухание передаваемого светового сигнала.

Оптоволоконные кабели стойкие к радиации стоят дороже обычных оптоволоконных кабелей. Резкий перепад температуры может привести к образованию трещины в световоде. Безусловно, оптоволокно уязвимо и к механическим воздействиям, к ударам, к ультразвуку; для защиты от этих факторов применяются специальные мягкие звукопоглощающие материалы оболочек кабелей.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Виды оптоволоконных кабелей

Век информационных технологий оперирует громадными массивами данных из самых разнообразных сфер нашей жизни. Мы обмениваемся в сети большими медиафайлами, госучреждения, банки, аэропорты, институты, компании, тысячи и сотни тысяч других субъектов каждую секунду передают и получают терабиты разнообразнейшей информации. И сегодня от каналов связи, кроме физической способности пропускать через себя такие колоссальные объемы, требуется еще и предельно высокая скорость обмена, которая иногда имеет критически важное значение.

Когда был придуман и успешно запущен в «массы» оптический кабель, интернет получил новый фундаментальный фактор, позволивший мировой сети развиваться еще более быстрыми темпами. Созданный на основе принципа передачи информации через оптические сигналы данный тип кабеля связи обеспечил практически мгновенную передачу дата-массивов любого объема на громадные дистанции. Фотоны движутся на скоростях близких к световым, почти не затухают, не чувствительны к электрошумам, их сложно перехватить. Волоконная оптика работает на высоких частотах, относительно компактна, довольно проста для масштабирования и монтажа.

Данный материал посвящен вопросу классификации оптических кабельных изделий связи, мы выделим их основные разновидности и расскажем об особенностях каждой их них.

Описание и конструкция

Конструкция оптического кабеля

Как и силовые, оптоволоконные провода чрезвычайно разнообразны по конструкции, типам исполнения, сфере использования и прочим критериям. Оптический кабель, обеспечивающий интернет широкополосным каналом для транспортировки информации, обязательно имеет в своей конструкции такие элементы:

  • оптоволокна или стекловолоконные нити из высококачественного кварцевого стекла, которые скручены по продуманной схеме и представляют собой заключенную в оболочку сердцевину. По ней за счет последовательных и полных отражений распространяется свет. При этом сердцевина имеет высочайший уровень преломления, а оболочка – низкий,
  • оптический модуль – это центральная полимерная или металлическая трубка, в которой заключены хрупкие оптические волокна,
  • центральный силовой элемент из стеклопластика, стального каната, проволоки или стренги присутствует в многомодульных магистральных марках кабеля,
  • наружная защитная оболочка.

Кроме того, в конструкцию оптоволоконного изделия могут включаться:

  • армирующие арамидные нити, гофростальная или проволочная броня,
  • демпфирующие амортизаторы,
  • заполнители типа гидрофобных гелей или водоблокирующих нитей,
  • металлические проводники.

Также существуют марки оптического кабеля с тросом для подвешивания.

На видео приведен пример исполнения марки кабеля ДПЛ.

(самонесущие: ОКСНМ, ОКСНЦ, ОКА, ОКСД, ДПТ, ОКЛЖ, ОКМС, а также оптический кабель с тросом из стеклопластика или металла, который покрыт ПЭТ-оболочкой: ОК/Т, ОПД, ДПОм, ОКПМ, ОКПЦ, ДПК, ОКТс). Подвесная оптика может размещаться на грозотросах, фазовых проводах ВЛ, контактной сети электротранспорта.

Внутри помещений обычно прокладываются абонентские и распределительные марки, к примеру, FTTH, ОБВ, ОМВ, ИКВА–П, OКТЦ, ОКТМ, ДБН, ОКВ-М и прочие.

По сфере применения и дальности передачи информации оптический интернет-кабель бывает следующих типов:

магистральный, который используют для создания многоканальных линий связи большой протяженности. Обеспечить минимальные показатели дисперсии и затухания сигнала способно только мономодовое волокно с примерными размерами оболочки и сердцевины 8-125 мкм на волнах длиной 1.3-1.55 мкм. К магистральным относят кабеля под марками ОКГМ, ОКГЦ, ОККМ, ОККЦ, ОКСМ, ОКСД,

зоновый кабель необходим для организации многополосных линий между, например, областью и отдаленными районами (до 250 км). Кабельная продукция группы содержит градиентные волокна, примеры марок: ОМЗКГМ, ОМЗКГЦ, ОК, ОЗКГ,

городской оптический интернет-кабель (ОКСТМ, ОКСТЦ, ОККТМ), как правило, прокладывается в трубах и коллекторах. Он предназначен для создания сравнительно коротких магистралей (до 10 км), но также должен обладать отличной дата-пропускной способностью, т.е. быть поликанальным. По техпараметрам класс городских кабелей близок к зоновым,

полевые марки (ОК-ПН) предназначены для строительства линий в полевых условиях, в т.ч. подземным, подводным и подвесным способом, поэтому рассчитаны на многократные прокладки и снятия, не распространяют горение, стойки к воздействию растягивающих усилий, влаги, бензина и дизтоплива, грызунам. Полевой кабель обычно содержит 1-12 оптоволокон,

подводный оптический кабель (СПС, ОА2, ДАС) может быть грузонесущим, отличается высокой разрывной и растягивающей устойчивостью, не пропускает влагу, в т.ч. молекулярную, имеет низкий уровень дисперсионности и значительные длины регенерационных участков.,

Читайте также  Монтаж оптоволоконного кабеля

объектовая (стационарная) оптика служит для пропускания внутренних информационных потоков, к примеру, в бортовых системах кораблей и самолетов, видеотелефонии в учреждениях, кабельном ТВ непосредственно в здании. В конструкции объектовых кабелей не предусмотрены гидрофобные заполнители, что упрощает их монтаж и повышает степень пожарной безопасности. Примеры марок: ИКВ–Т2, ИКВА–П, ОТЦ,

монтажный оптический кабель (ОК-МС с разным номером разработки) имеет форму плоских лент или жгутов. Он применяется для создания внутри- и межблоковых соединений в аппаратуре локальных инфо-систем. Монтажные кабельные изделия сконструированы на основе мультимодовых градиентных оптоволокон.

Одна из разновидностей классификации оптических кабелей связи по назначению с указанием вариантов применения и монтажа представлена на рисунке.

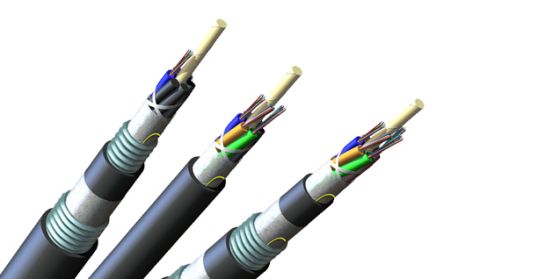

Оптоволоконные кабеля могут также различаться по вариантам конструктивного исполнения сердечника:

с повивной концентрической скруткой. Оптические модули с числом волокон 1-24 в этом виде проводных изделий скручены вокруг центрального силового элемента. При этом каждый следующий повив содержит на 6 волокон больше. Одноповивная скрутка насчитывает 4-12 модулей (до 288 оптоволокон), мультиповивная – до 48 (576 ОВ),

с центральным оптическим модулем, который выполнен в виде сердечника с количеством оптических волокон до 48,

с фигурным сердечником. В полимерной оболочке этого типа кабельных изделий выполнены профилированные пазы, в которые укладываются оптические модули или плоские ленты с общим числом оптоволокон до 576. Преимуществом такого расположения является минимизация продольного разрывного усилия. Этот тип встречается редко из-за высокой стоимости и сложности монтажной разделки,

Плоские оптические ленты уложены в центральный оптомодуль, количество оптических волокон может достигать 288.

Первые две группы оптических кабелей чрезвычайно широко распространены в странах СНГ и РФ.

Еще одна классификация подразделяет оптические кабеля для интернета по материалу, из которого изготовлены оптоволокна:

GOF -стекловолокно, glass optic fiber,

POF — полимерное волокно, plastic optic fiber,

PCF – стеклянно-кристаллическое волокно с защитным покрытием из полимера, plastic crystal fiber.

В конструкции оптического кабеля для интернета могут присутствовать металлические элементы, к примеру, свинцовые или алюминиевые оболочки, бронированные покровы, медные проводники. Существуют и полностью диэлектрические марки, которые менее прочны и влагостойки, но обладают отличной помехоустойчивостью, имеют более скромные габариты и вес, поэтому удобны в транспортировке и монтаже.

Типы оптических кабелей

Содержание

Сейчас нам трудно представить свою жизнь без телевидения и высокоскоростного интернета. Развитие не стоит на месте – для быстрой передачи данных по всему миру необходимы эффективные разработки. Такой разработкой являются оптические кабели. Они широко применяются для подключения кабельного телевидения, интернета и абонентских услуг.

Выполненные из стеклянных нитей или пластика, они способны за считанные секунды распространять информацию на дальние расстояния. Они не боятся тяжелых условий внешней среды и перепадов температур. В отличие от привычных всем медных кабелей, сигналы в которых часто бывают подвержены помехам, оптоволокно лучше, безопаснее и без искажений передает информацию, а сам кабель долго сохраняет свою целостность.

Оптоволоконные кабели имеют свою классификацию и применяются в разных сферах. Узнаем про это подробнее.

Что представляет собой оптический кабель?

Строение оптического волоконного кабеля несложное. В его центре расположен светодиод из стекловолокна диаметром 10 мкм. Он покрыт защитной оболочкой, которая обеспечивает внутри полное внутреннее отражение света – на пути от передатчика к приемнику свет не выходит из центральной жилы.

Стеклянное волокно делают из кварца. Это придает ему гибкость, температурную устойчивость, малое затухание и высокую оптическую проницаемость. Оптоволокно также делают из пластика, а сердцевину из органического стекла. Такой вид кабеля обеспечивает надежность передачи и подходит для прокладки на сравнительно небольшие расстояния.

Без прокладки коммуникаций не обойдется ни один офис, банк, коммерческая организация или жилой дом. Чтобы определить, какой кабель нужен вам, стоит обратить внимание на тип участка сети (абонентский кабель, магистральный, распределительный и пр.), а также на тип монтажа и конструкцию. Оптоволоконные кабели делятся на два вида: одномодовые и многомодовые.

Модами обозначают электромагнитные колебания, которые распространяются в оптоволокне. В зависимости от конструкции волокна и используемых материалов меняется характеристика распространения сигнала в волокне. Разные материалы имеют разные свойства и по-разному передают сигнал. В чем же отличия между одномодовым и многомодовым кабелем?

Основные типы оптоволокна

Одномодовой кабель

Световой луч распространяется только по одному пути. Луч не отклоняется от траектории, так как диаметр сердечника не превышает 10 мкм.

Многомодовой кабель

Большой диаметр сердечника позволяет нескольким лучам распространяться одновременно. Лучи от передатчика идут зигзагом с различными шагами.

Сферы применения и особенности монтажа

Одномодовый кабель считается самым перспективным для коммуникаций. Его используют в морских и трансокеанских линиях связи, в системах кабельного телевидения, в наземных магистральных линиях дальней связи. Что касается многомодового кабеля, то долгий срок службы и экономия на материалах позволяют использовать его в магистралях между зданиями, в горизонтальных сегментах СКС и магистралях внутри здания.

Монтаж кабеля будет зависеть от его конструкции: устойчив ли он к перепадам температур, имеется ли защитный слой, подходит ли для агрессивной среды. Давайте разберемся.

Для внутреннего монтажа

Такие кабели состоят из оптического волокна и силовых элементов с защитным покрытием. Легкие, гибкие, стойки к возгоранию и защищены от влаги. Используются в жилых помещениях и офисах. Не подходят для прокладки на улице, так как разрушаются под воздействием солнечного света и не имеют достаточной прочности.

Без брони для кабельных каналов

Укладываются в трубы из полиэтилена. Гидрофобный наполнитель уберегает кабель от контакта с водой. Применяются для монтажа в кабельные каналы там, где не предусмотрены механические воздействия, например, в тоннелях или кабельных коллекторах домов.

С броней для кабельных каналов

Разные виды брони защищают оптический кабель от растяжения, нападок грызунов и других внешних воздействий. В населенных пунктах такой кабель прокладывается через кабельные каналы и лотки канализации или коллекторные сооружения.

Для укладки в грунт

Оптоволокно с броней и толстым слоем изоляции прокладывается с помощью кабелеукладчика или вручную. Этот кабель используется, если нужно протянуть его между населенными пунктами практически в любых грунтах: в скальных породах, мерзлой земле или болотной местности.

Подвесной без брони

Силовые элементы позволяют выдерживать большие нагрузки от ветра и температуру до -15 °С. Волоконно-оптические кабели такого типа устанавливаются на опоры линий связи. Их часто можно встретить в городе. Такой кабель выдерживает солнечный свет без повреждения в течение всего срока службы.

С тросом

Самонесущий оптоволоконный кабель имеет усиленный сердечник, а трос выполнен из стальной проволоки в защитной оболочке. Прокладка осуществляется по воздуху на расстоянии не более 70 м между столбами. Оптический кабель также часто можно встретить в городах и вдоль железных дорог.

Для укладки под водой

Свинцовая изоляция, стойкость к растяжению и деформации позволяет использовать кабель в особых условиях: на стыке воды и береговой линии, в тоннелях под водой и больших глубинах.

Сегодня оптические технологии продолжают развиваться, чтобы еще больше упростить нашу жизнь. Выбирайте оптические кабели – пусть качественный интернет и телевидение без помех будут везде.

Особенности волоконно-оптического кабеля

Волоконно-оптический кабель отличается целым рядом особенностей, определяющих его огромные функциональные возможности. Высокий потенциал ВОК достигается благодаря оптической среде передачи данных и особой конструкции оптического волокна.

Что такое волоконно-оптический кабель?

Волоконно-оптический кабель — это кабельное изделие, в котором полезные сигналы передаются по оптическим волокнам (ОВ), а не по медным жилам. Передача информации осуществляется в оптическом формате при помощи светового излучения.

В конструкцию ВОК входят от двух до нескольких сотен ОВ, количество которых зависит от назначения оптоволоконного кабеля. Оптоволокно производится из разных типов кварцевого стекла с добавлением определенных легирующих материалов, которые изменяют коэффициент преломления светового луча.

Конструкция волоконно-оптического кабеля

Конструкция ВОК изменяется в зависимости от его типа и назначения при общем сходстве отдельных конструктивных элементов. Познакомимся с особенностями кабельной конструкции на примере оптоволоконного кабеля, изображенного на рисунке.

Волоконно-оптический кабель в разрезе

В центре конструкции виден силовой элемент из стеклопластикового прутка, предназначенный для демпфирования нагрузок, создаваемых при монтаже и эксплуатации. Волокна расположены внутри оптических модулей, оберегающих их от внешнего воздействия. Модули представляют собой пластиковые трубки, имеющие оптимальный диаметр для группирования нужного количества ОВ.

В состав ВОК входят один или несколько модулей, что зависит от общего числа волокон. Модульное группирование оптических волокон и их цветовая маркировка намного облегчают идентификацию каждого конкретного оптоволокна при монтаже муфт и расшивке оптоволоконного кабеля на кроссе.

Оптические модули покрыты водоотталкивающим гелем, предохраняющим от проникновения влаги. Бандажная лента из полиэтилена фиксирует оптические модули и не дает вытечь гелевому наполнителю.

Внутренняя полиэтиленовая оболочка является буферным слоем, разделяющим оптические модули и армирующую броню. В данном примере бронирование выполнено стальной оцинкованной проволокой, надежно защищающей от грызунов и экстремальных нагрузок.

Важнейшим элементом защиты является внешняя оболочка из негорючего высокоплотного полиэтилена. От надежности наружного покрытия зависит длительность безотказного функционирования оптоволоконного кабеля, что диктует строгие требования к технологии его производства.

Принцип работы волоконно-оптического кабеля

Принцип работы волоконно-оптического кабеля базируется на передаче модулированного светового потока, инициируемого лазером или специальным светодиодом в составе оптического трансивера. Электрические сигналы преобразуются в свет на одном конце ВОК, передаются по оптоволокну и принимаются на другом конце кабеля. На приеме свет конвертируется в исходные электрические сигналы.

Разработчики оптического волокна нашли гениальное решение, разделив его на сердцевину и оболочку с разными показателями преломления света. Лазерное излучение проходит по сердцевине, отражаясь от оболочки, что способствует минимальным потерям мощности даже на протяженных магистралях. Физические параметры полученного световода легко рассчитываются, позволяя изготавливать оптоволоконные кабели с заданными характеристиками, предназначенные для решения конкретных задач.

Дальность распространения световых импульсов ограничивается затуханием и дисперсией. Причинами затухания в оптическом кабеле являются внутренние отражения, рассеяние и поглощение. Дисперсия приводит к искажению исходной формы сигналов, а именно к увеличению их длительности.

Современные ВОК имеют параметры, предоставляющие возможность передавать сигналы на расстояние до 100 км. Учитывая эти ограничения, на магистральных трактах через каждые 80 — 100 км устанавливаются регенерационные пункты, в которых полностью восстанавливается исходный сигнал. Таким образом, можно строить линии связи в несколько десятков тысяч километров.

Типы волоконно-оптического кабеля

Волоконно-оптические кабели разделяются на разные типы, что важно понимать при выборе ВОК для индивидуального проекта. Зная типовые особенности оптоволоконного кабеля, можно без труда подобрать наиболее подходящий вариант.

По виду оптоволокна

По виду оптоволокна ВОК подразделяются на одномодовые и многомодовые. Под модой понимается траектория распространения светового луча внутри световода. ОВ этих видов отличаются диаметром сердцевины и оболочки.

Световой луч вводят в оптическое волокно одним их двух способов:

  • под нулевым углом — одномодовое волокно. Возникает лишь одна мода, распространяющаяся прямолинейно;
  • под небольшим углом — многомодовое волокно. Образуются много мод, которые распространяются, многократно отражаясь от оболочки, и достигают точки приема за различное время.
Читайте также  Витая пара это какой кабель?

Схема ввода светового луча в оптоволокно

Оптоволоконные кабели с одномодовыми волокнами обеспечивают повышенную дальность передачи без восстановления сигнала и лучшую пропускную способность. Для сравнения:

  • одномодовое волокно — 100 км, до 200 Тбит/сек;
  • многомодовое волокно — 500 м, до 10 Гбит/сек.

Очевиден вывод о эффективности применения одномодовых волоконно-оптических кабелей на магистралях связи большой протяженности и подключения удаленных сегментов высокоскоростных информационных сетей. Для мультимодовых ВОК находится применение при создании локальных кабельных сетей на небольшой территории.

По назначению

Специалисты выделяют несколько типов волоконно-оптических кабелей по назначению. Встречается аналогичное разделение по способу монтажа. В принципе, это одно и тоже, что нужно учитывать при выборе кабельной продукции. Основным отличием ВОК разных типов являются их конструктивные особенности, например, параметры внешней оболочки, наличие и материал брони/силовых элементов, огнестойкость, уровень защиты от влаги.

Для монтажа внутри зданий

Волоконно-оптические кабели внутри зданий монтируются в пространстве кабельных лотков и кабель-каналов от оптических кроссов до мест подключения абонентских устройств. Наружную оболочку ВОК производят из материалов с пониженным уровнем дымовыделения, не распространяющих горение, чтобы соблюсти требования противопожарной безопасности. Броня и силовые элементы, как правило, отсутствуют. Защитные функции выполняет армирование кевларовыми нитями.

Кабели характеризуются минимальным весом, небольшим радиусом изгиба. Количество ОВ может варьироваться от 2 до 24. В случае прокладки по помещениям с наличием агрессивной, пожароопасной или взрывоопасной среды применяются специализированные оптоволоконные кабели.

Для прокладки в канализации

Для прокладки в канализации и коллекторных сооружениях востребованы волоконно-оптические кабели с броней, выдерживающие большой уровень растягивающих и раздавливающих нагрузок. Виды бронирования:

  • ленточное;
  • проволочное — с 1 или 2 повивами.

Чаще применяется ленточное бронирование, которое выполняется в виде гладкой или гофрированной трубки из стали 0,1 — 0,2 мм. Гофрированная лента эффективнее противостоит грызунам и повышает гибкость кабельного изделия. Массивная проволочная броня выбирается в случае особо сложных условий окружающей среды.

Особое внимание уделяется кабельной оболочке, изготавливаемой из негорючего полиэтилена высокой плотности, выдерживающего значительные перепады температур. Оптические модули обязательно защищаются слоем водоотталкивающего геля. Такое решение отлично зарекомендовало себя в условиях влажной атмосферы канализации и коллекторов.

Для укладки в грунт

Укладка в грунт предполагает эксплуатацию волоконно-оптического кабеля в крайне агрессивной внешней среде и риск критических механических воздействий. Нередки случаи повреждений ВОК в результате работы тяжелой строительной техники, ошибочно организованной в охранной зоне на трассе оптоволоконной линии связи.

Для минимизации ущерба оптическим волокнам применяют кабели с мощной проволочной броней, имеющей один или два повива, очень редко с ленточной броней. Такой выбор становится понятен, если учитывать, что проволочное бронирование обеспечивает:

  • максимальную нагрузку при растяжении — до 80 000 Ньютон/100 мм;
  • допустимое раздавливающее усилие — до 4 000 Ньютон/1 см.

У ленточного бронирования эти показатели гораздо ниже: 2 700 Ньютон/100 мм и 500 Ньютон/1 см соответственно.

Сохранность ОВ от проникновения влаги, особенно в период дождей, обеспечивается надежной изоляцией оптических модулей гидрофобным гелеобразным наполнителем

Для воздушной подвески

Для воздушной подвески на опорах низковольтных и высоковольтных линий электропередачи, связи, освещения или между зданиями/сооружениями применяются самонесущие волоконно-оптические кабели. Название «самонесущие» хорошо отражает преимущество этого типа ВОК — отсутствие необходимости в использовании дополнительного стального троса для подвески кабеля.

Основными видами самонесущих ВОК являются:

  • кабели круглого сечения — полностью диэлектрические, с силовым элементом из стеклопластиковых прутков или армирующих арамидных нитей. Это грамотный выбор для подвески на ЛЭП ввиду отсутствия металла в конструкции кабеля. Можно применять на протяженных пролетах ввиду небольшой парусности. Крепление ВОК выполняют арматурой, а соединение кабельных строительных длин — с помощью оптических муфт;
  • кабели с сечением в форме цифры «восемь» — интересны наличием вынесенного силового элемента: стального троса или стеклопластикового стержня в изолированной оболочке.

ВОК со стальным тросом не допускается к подвеске на ЛЭП из-за высоковольтных наводок от электромагнитного поля, представляющих опасность для линейного персонала. Длина пролетов ограничивается 70 метрами из-за увеличенной парусности ВОК. Кабель монтируется в поддерживающих и натяжных зажимах, позволяющих добиться необходимого значения провеса.

Оптоволоконные самонесущие кабели могут эксплуатироваться в условиях крайнего севера и юга с температурными перепадами в пределах -60 О — +70 О . Оптические волокна надежно защищены гидрофобным гелем от воздействия осадков.

Преимущества волоконно-оптического кабеля

В завершение обзора волоконно-оптического кабеля сформулируем его основные преимущества:

  • Увеличенная пропускная способность — до 2 Тбит/с (и более в перспективе).
  • Экономические выгоды:
    • стоимость намного ниже по сравнению с «медным» кабелем;
    • требуется меньшее количество усилителей/регенераторов — одно устройство на 100 км. Для электрической линии связи нужен усилитель на каждые 5 км.
  • Минимальный коэффициент шума.
  • Устойчивость к любым помехам и наводкам.
  • Малый вес и компактный объем.
  • Пожарная безопасность.
  • Взрывобезопасность.
  • Невозможность злоумышленного съема информации.

Совокупность преимуществ оптоволоконного кабеля позволяет сделать вывод о его комплексном превосходстве над традиционным «медным» кабелем. ВОК выгоднее применять в проектах по организации информационных сетей любого масштаба и линий связи любой протяженности.

Оптоволоконные кабели, виды и характеристики

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Оптоволоконный кабель обладает исключительными характеристиками по помехозащищенности и секретности передаваемой информации. Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно, так как это требует нарушения целостности кабеля. Теоретически воз¬можная полоса пропускания такого кабеля достигает величины 1012 Гц, что несравнимо выше, чем у любых электрических кабелей. Стоимость оптоволоконного кабеля постоянно снижается и сейчас примерно равна стоимости тонкого коаксиального кабеля. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах. Но в случае оптоволоконного кабеля при росте частоты передаваемого сигнала затухание увеличивается очень незначительно, и на больших частотах (особенно свыше 200 МГц) его преимущества перед электрическим кабелем неоспоримы, он просто не имеет конкурентов.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа.

Хотя оптоволоконные кабели и допускают разветвление сигналов (для этого выпускаются специальные разветвители на 2-8 каналов), как правило, их используют для передачи. Ведь любое разветвление неизбежно сильно ослабляет световой сигнал, и если разветвлений будет много, то свет может просто не дойти до конца сети.

Оптоволоконный кабель менее прочен, чем электрический, и менее гибкий (типичная величина допустимого радиуса изгиба составляет около 10-20 см). Чувствителен он и к ионизирующим излучениям, из-за которых снижается прозрачность стекловолокна, то есть увеличивается затухание сигнала. Чувствителен он также к резким перепадам температуры, в результате которых стекловолокно может треснуть. В настоящее времы выпускаются оптические кабели из радиационно стойкого стекла (стоят они, естественно, дороже).

Оптоволоконные кабели чувствительны также к механическим воздействиям (удары, ультразвук) — так называемый микрофонный эффект. Для его уменьшения используют мягкие звукопоглощающие оболочки.

Применяют оптоволоконный кабель только в сетях с топологией «звезда» и «кольцо». Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети. В будущем этот тип кабеля, вероятно, вытеснит электрические кабели всех типов или, во всяком случае, сильно потеснит их. Запасы меди на планете истощаются, а сырья для производства стекла более чем достаточно.

Существуют два различных типа оптоволоконных кабелей:

  1. Многомодовый, или мультимодовый, кабель, более дешевый, но менее качественный;
  2. Одномодовый кабель, более дорогой, но имеющий лучшие ха¬рактеристики.

Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

В одномодовом кабеле практически все лучи проходят один и тот же путь, в результате чего все они достигают приемника одновременно, и форма сигнала практически не искажается. Одномодовый кабель имеет диаметр центрального волокна около 1,3 мкм и передает свет только с такой же длиной волны (1,3 мкм). Дисперсия и потери сигнала при этом очень не¬значительны, что позволяет передавать сигналы на значительно большее расстояние, чем в случае применения многомодового кабеля. Для одномодового кабеля применяются лазерные приемопередатчики, использующие свет исключительно с требуемой длиной волны. Такие приемопередатчики пока еще сравнительно дороги и не слишком долговечны. Однако в перспективе одномодовый кабель должен стать основным благодаря своим прекрасным характеристикам.

В многомодовом кабеле траектории световых лучей имеют заметный разброс, в результате чего форма сигнала на приемном конце кабеля искажается. Центральное волокно имеет диаметр 62,5 мкм, а диаметр внешней оболочки — 125 мкм (это иногда обозначается как 62,5/125). Для передачи используется обычный (не лазерный) светодиод, что снижает стоимость и увеличивает срок службы приемопередатчиков по сравнению с одномодовым кабелем. Длина волны света в многомодовом кабеле равна 0,85 мкм. Допустимая длина кабеля достигает 2-5 км. В настоящее время многомодовый кабель — основной тип оптоволоконного кабеля, так как он дешевле и доступнее. Задержка распространения сигнала в оптоволоконном кабеле не сильно отличается от задержки в электрических кабелях. Типичная величина задержки для наиболее распространенных кабелей составляет около 4-5 нс/м.

Все об оптоволоконных кабелях: варианты, конструкции, разъемы

Первый шаг в разработке оптоволоконной системы — выбор передатчиков и приемников, наилучшим образом подходящих к заданному типу сигнала. Лучше всего это делать, сравнивая техническую информацию об изделиях и консультируясь с инженерами фирмы-изготовителя, которые помогут подобрать наилучший вариант. После этого надо выбрать сам оптоволоконный кабель, оптические соединители и метод их установки. Хотя это в самом деле не очень простая задача, часто не имеющие опыта инженеры испытывают неоправданную боязнь технологий работы с оптоволокном. В этой брошюре мы попытаемся прояснить несколько распространенных заблуждений об оптоволоконных кабелях и монтаже разъемов на них.

Читайте также  Кабель для Wifi антенны своими руками

Конструкция кабеля

Как и медные провода, оптоволоконные кабели выпускаются во множестве различных вариантов. Существуют одно- и многожильные кабели, кабели для воздушной прокладки или непосредственной укладки в грунт, кабели в негорючей оболочке для прокладки в пространстве между фальшпотолком и перекрытием и в межэтажных кабельных каналах, и даже сверхпрочные тактические кабели военного назначения, способные выдерживать сильнейшие механические перегрузки. Понятно, что выбор кабеля определяется решаемой задачей.

Вне зависимости от вида внешней оболочки, в любом оптоволоконном кабеле имеется хотя бы один волоконный световод. Остальные конструктивные элементы (разные в разных типах кабеля) защищают световод от повреждений. Наиболее часто используются две схемы защиты тонких оптических волокон: с помощью неплотно облегающей трубки и с помощью плотно прилегающей оболочки.

В первом способе оптоволокно находится внутри пластмассовой защитной трубки, внутренний диаметр которой больше внешнего диаметра волокна. Иногда эту трубку заполняют силиконовым гелем, предотвращающим скопление влаги в ней. Поскольку оптоволокно свободно «плавает» в трубке, механические усилия, действующие на кабель снаружи, обычно его не достигают. Такой кабель очень устойчив к продольным воздействиям, возникающим при протяжке через кабельные каналы или при прокладке кабеля на опорах. Поскольку в световоде нет значительных механических напряжений, кабели такой конструкции имеют малые оптические потери.

Второй способ состоит в использовании толстого пластикового покрытия, нанесенного прямо на поверхность световода. Защищенный таким образом кабель имеет меньший диаметр и массу, большую устойчивость к ударным воздействиям и гибкость, но поскольку оптоволокно жестко зафиксировано внутри кабеля, его стойкость к растяжению не столь высока, как при использовании свободно облегающей защитной трубки. Такой кабель применяется там, где не предъявляются очень высокие требования к механическим параметрам, например, при прокладке внутри зданий или для соединения отдельных блоков аппаратуры. На рис. 1 схематично показано устройство обоих типов кабеля.


Рис. 1. Конструкция основных типов оптоволоконных кабелей

На рис. 2 показано поперечное сечение одно- и двухжильного оптоволоконного кабеля, а также более сложного многожильного. Двухжильный кабель внешне похож на обычный сетевой электропровод.

Во всех случаях световод с защитной трубкой сначала заключаются в слой синтетической (например, кевларовой) оплетки, определяющей прочность кабеля на растяжение, а затем все элементы помещаются во внешнюю защитную оболочку из поливинилхлорида или другого подобного материала. В многожильных кабелях часто добавляется дополнительный центральный усиливающий элемент. При изготовлении оптоволоконных кабелей используются, как правило, только не проводящие электрический ток материалы, но иногда добавляется внешняя навивка из стальной ленты для защиты от грызунов (кабель для непосредственной укладки в грунт) или внутренние усиливающие элементы из стальной проволоки (кабели для воздушных линий на опорах). Существуют также кабели с дополнительными медными жилами, по которым подается питание на удаленные электронные устройства, используемые в системе передачи сигнала.


Рис. 2. Различные типы кабелей в поперечном разрезе

Волоконные световоды

Независимо от разнообразия конструкций кабелей их основной элемент — оптическое волокно — существует лишь в двух основных модификациях: многомодовое (для передачи на расстояния примерно до 10 км) и одномодовое (для больших расстояний). Применяемое в телекоммуникациях оптоволокно обычно выпускается в двух типоразмерах, отличающихся диаметром сердцевины: 50 и 62,5 мкм. Внешний диаметр в обоих случаях составляет 125 мкм, для обоих типоразмеров используются одни и те же разъемы. Одномодовое оптоволокно выпускается только одного типоразмера: диаметр сердцевины 8-10 мкм, внешний диаметр 125 мкм. Разъемы для многомодовых и одномодовых световодов, несмотря на внешнее сходство, не взаимозаменяемы.


Рис. 3. Прохождение света через оптоволокно со ступенчатым и плавным профилем показателя преломления

На рис. 3 показано устройство двух типов оптоволокна — со ступенчатой и с плавной зависимостью показателя преломления от радиуса (профилем).

Волокно со ступенчатым профилем состоит из сердцевины из сверхчистого стекла, окруженной обычным стеклом с более высоким показателем преломления. При таком сочетании свет, распространяясь по волокну, непрерывно отражается от границы двух стекол, примерно как теннисный шарик, запущенный в трубу. В световоде с плавным профилем показателя преломления, который целиком изготовлен из сверхчистого стекла, свет распространяется не с резким, а с постепенным изменением направления, как в толстой линзе. В оптоволокне обоих типов свет надежно заперт и выходит из него только на дальнем конце.

Потери в оптоволокне возникают из-за поглощения и рассеяния на неоднородностях стекла, а также из-за механических воздействий на кабель, при котором световод изгибается так сильно, что свет начинает выходить через оболочку наружу. Величина поглощения в стекле зависит от длины волны света. На 850 нм (свет с такой длиной волны в основном применяется в системах передачи на небольшие расстояния) потери в обычном оптоволокне составляют 4-5 дБ на километр кабеля. На 1300 нм потери снижаются до 3 дБ/км, а на 1550 нм — до величины порядка 1 дБ. Свет с двумя последними длинами волн используется для передачи данных на большие расстояния.

Потери, о которых только что было сказано, не зависят от частоты передаваемого сигнала (скорости передачи данных). Однако существует еще одна причина потерь, которая зависит от частоты сигнала и связана с существованием множества путей распространения света в световоде. Рис. 4 поясняет механизм возникновения таких потерь в оптоволокне со ступенчатым профилем показателя преломления.


Рис. 4. Различные пути распространения света в оптоволокне

Луч, вошедший в оптоволокно почти параллельно его оси, проходит меньший путь, чем тот, который испытывает многократные отражения, поэтому свету для достижения дальнего конца световода требуется разное время. Из-за этого световые импульсы с малой длительностью нарастания и спада, обычно используемые для передачи данных, на выходе из оптоволокна размываются, что ограничивает максимальную частоту их следования. Влияние этого эффекта выражается в мегагерцах полосы пропускания кабеля на километр его длины. Стандартное волокно с диаметром сердцевины 62,5 мкм (многократно превышающим длину волны света) имеет максимальную частоту 160 МГц на 1 км на длине волны 850 нм и 500 МГц на 1 км при 1300 нм. Одномодовое волокно с более тонкой сердцевиной (8 мкм) обеспечивает максимальную частоту в тысячи мегагерц на 1 км. Однако для большинства низкочастотных систем максимальное расстояние передачи в основном ограничивается все же поглощением света, а не эффектом размывания импульсов.

Оптические разъемы

Поскольку свет передается только по очень тонкой сердцевине оптоволокна, важно очень точно совмещать его с излучателями в передатчиках, фотодетекторами в приемниках и световодами в оптических соединениях. Эта функция возлагается на оптические разъемы, которые изготавливаются с очень высокой точностью (допуски имеют порядок тысячных долей миллиметра).

Хотя существует много типов оптических разъемов, сейчас наиболее распространен разъем типа ST (рис. 5). Он состоит из изготовленного с высокой точностью штифта, в который выходит оптоволокно, пружинного механизма, который прижимает штифт к такому же штифту в ответной части разъема (или в электронно-оптическом устройстве) и кожуха, механически разгружающего кабель.

Разъемы ST выпускаются в вариантах для одномодового и многомодового оптоволокна. Основное различие между ними заключено в центральном штифте и его не так просто заметить визуально. Однако следует внимательно относиться к выбору варианта разъема: если одномодовые разъемы еще можно использовать с многомодовыми излучателями и детекторами, то разъемы для многомодового кабеля с одномодовым будут работать плохо или вообще приведут к неработоспособности системы.


Рис. 5. Оптический разъем типа ST

Установка оптического разъема на кабель начинается со снятия оболочки с помощью практически таких же инструментов, что используются для электрического кабеля. Затем усиливающие элементы обрезаются на нужную длину и вставляются в различные удерживающие уплотнения и втулки. В кабеле со свободно облегающей защитной трубкой ее конец снимается, чтобы обнажить само оптоволокно. В кабеле с плотно прилегающей к оптоволокну оболочкой она снимается с помощью прецизионного инструмента, напоминающего устройство для снятия изоляции с тонких электрических проводов. До этого момента процесс очень похож на работу с электрическим кабелем, но дальше начинаются отличия. Освобожденное от оболочек оптоволокно смазывается быстротвердеющей эпоксидной смолой и вставляется в прецизионно выполненное отверстие или канавку штифта, конец оптоволокна при этом выходит из отверстия наружу. Затем на разъеме устанавливаются элементы механической разгрузки кабеля, и он готов к завершающим операциям. Штифт помещается в специальное приспособление, в котором торчащий конец оптоволокна скалывается. На это уходит одна-две секунды, после чего разъем устанавливается в специальное зажимное приспособление, где выполняется полировка скола с помощью специальных пленок двух или трех степеней шероховатости. На все, не считая пяти минут на затвердевание эпоксидной смолы, уходит 5-10 минут в зависимости от мастерства монтажника.

Среди многих людей распространено предубеждение о трудностях установки разъемов на оптоволоконные кабели, поскольку они слышали «о сложном процессе скола и полировки стеклянного волокна». Когда им показывают, что этот «сложный процесс» выполняется с помощью очень простого приспособления и занимает меньше минуты, то окутывающая его «тайна» мгновенно улетучивается. Фактически, сборка оптического разъема ST — не более трудная задача, чем монтаж старого знакомого электрического разъема BNC. После обучения, которое занимает от 30 минут до часа, наибольшее время при установке оптических разъемов расходуется на ожидание затвердевания эпоксидной смолы. Тем не менее предубеждение остается широко распространенным, и для таких потребителей некоторые фирмы выпускают оптические разъемы так называемого быстрого монтажа. Они устанавливаются на кабели с помощью разнообразных механических зажимных систем, клеевых расплавов, быстросохнущих клеев (а иногда и вообще без химических клеящих составов). Некоторые из этих разъемов даже поставляются с заранее отполированным отрезком оптоволокна, вставленного в штифт, что вообще позволяет исключить процедуру окончательной обработки. Хотя установка этих разъемов действительно чуть более проста, никому не следует бояться и стандартного метода монтажа с использованием эпоксидной смолы и полировкой торца световода. На рис. 6 показана последовательность установки типового разъема ST на оптоволоконный кабель.


Рис. 6. Этапы монтажа разъема ST на оптоволоконный кабель

Также распространены оптические разъемы SMA, SC и FCPC. Все они подобны в смысле использования штифта, прецизионно совмещаемого с таким же штифтом в ответной части разъема, а отличаются только конструкцией механического соединения. Разъемы всех типов их изготовители снабжают простой пошаговой инструкцией по монтажу на оптоволоконный кабель.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
