Драйвер к XML U2

Драйвер к XML U2

gibon4eg » 03 ноя 2013, 16:15

Всем привет. Хотелось бы уточнить правильность выбора драйвера. Использоваться будет в авто взамен штатных ламп заднего хода.

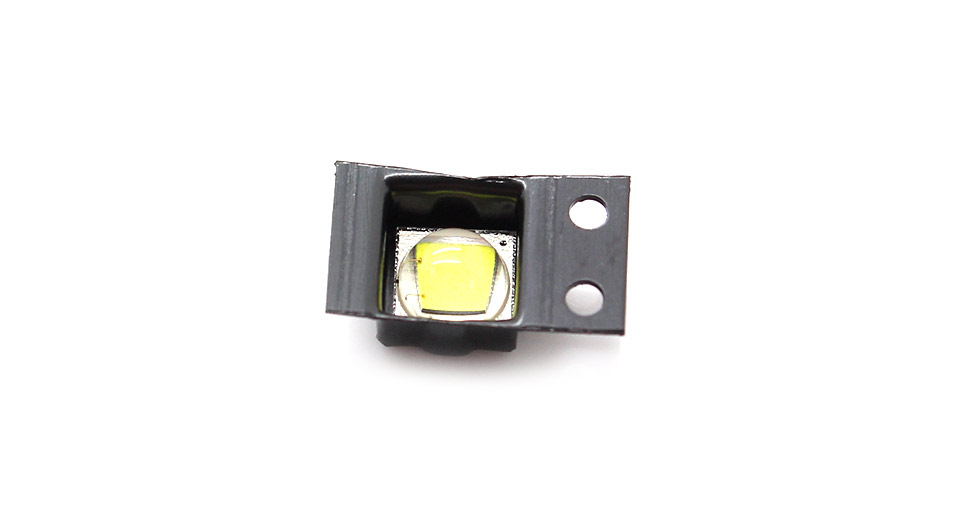

http://beriled.biz/product_572.html Светодиод XM-L2 SinkPAD star 21мм Медь (4500 нейтрально-белый)
http://beriled.biz/product_383.html Импульсный драйвер для XM-L, MT-G 6-20В 24 на 30 мм

как правильно подключить ? 1 драйвер на оба светика или каждому светику свой драйвер ?
Как это влияет на нагрев драйвера ?
Я так понимаю один будет греться меньше ? или наоборот. напряжение борт. сети берём 14.6
на светики будет подаваться 3А

и еще вопрос.. обязательно ли использовать коллиматор ? Мне кажется, что такого яркого света будет достаточно и без фокусировки . ?? Плюс у меня рассеиватель на фонарях заднего хода.

Re: Драйвер к XML U2

Invisible_Light » 03 ноя 2013, 18:43

Читайте на странице с драйвером — комментарии (обсуждение) и фото смотрите. На втором фото — подключена плата с тремя XML последовательно (значит можно включить 2 и более диода последовательно к одному драйверу). Обратите внимание на требования к напряжению питания.

Тема: Напряжение нагрузки
Имя: Арс
Дата: 18.01.2012 11:03:13
Текст сообщения: при напряжении на выходе 9,5В (номинал питания нагрузки) этот драйвер выдаст 3А?

Тема: Re: Напряжение нагрузки
Имя: Администратор
Дата: 18.01.2012 21:08:00
Текст сообщения: Если на вход драйвера подать от 11 В и выше, то выдаст 3А на 9,5 В

Про охлаждение — там же:

Тема: О больших токах
Имя: Александр
Дата: 04.07.2011 15:18:30
Текст сообщения: Драйвер качественно собран, компоненты с запасом, но при токах 2,5-3А все-таки прилично разогревается. Источником нагрева предположительно является тонкий провод дросселя и диод Шоттки. Хорошая пайка и большая площадь дорожек позволяют рассеить тепло. Хорошего результата удалось добиться установкой платы через тонкую изолирующую прокладочку на небольшом радиаторе из полоски алюминия с помощью теплопроводного клея.

Re: Драйвер к XML U2

rentgenolog » 03 ноя 2013, 18:48

gibon4eg писал(а): Всем привет. Хотелось бы уточнить правильность выбора драйвера. Использоваться будет в авто взамен штатных ламп заднего хода.
http://beriled.biz/product_572.html Светодиод XM-L2 SinkPAD star 21мм Медь (4500 нейтрально-белый)
http://beriled.biz/product_383.html Импульсный драйвер для XM-L, MT-G 6-20В 24 на 30 мм

как правильно подключить ? 1 драйвер на оба светика или каждому светику свой драйвер ?
Как это влияет на нагрев драйвера ?
Я так понимаю один будет греться меньше ? или наоборот. напряжение борт. сети берём 14.6
на светики будет подаваться 3А

и еще вопрос.. обязательно ли использовать коллиматор ? Мне кажется, что такого яркого света будет достаточно и без фокусировки . ?? Плюс у меня рассеиватель на фонарях заднего хода.

Re: Драйвер к XML U2

tag » 04 ноя 2013, 00:05

Re: Драйвер к XML U2

sergei28 » 04 ноя 2013, 08:35

Re: Драйвер к XML U2

imaxe » 05 ноя 2013, 20:31

Re: Драйвер к XML U2

gibon4eg » 10 ноя 2013, 00:39

Re: Драйвер к XML U2

rentgenolog » 10 ноя 2013, 03:27

Re: Драйвер к XML U2

Invisible_Light » 10 ноя 2013, 13:17

ШИМ драйверы тоже имеют разный КПД. Если в схеме отсутствует дроссель, запасающий энергию, то ток на входе и выходе драйвера примерно одинаковый. Драйвер всего лишь коммутирует цепь (включает-выключает проходящий ток).
Если часть энергии запасается, то КПД повышается. При этом ток на входе драйвера существенно отличается от выходного, тем сильнее, чем больше разность входного и выходного напряжения.
Можно условно приравнять к трансформатору на переменном токе.

Тупик мощных светодиодов

Посчитаем насколько 10Вт Cree XML2 проигрывает 10Вт от 20-ти полуваттных светодиодов.

Смотрим список светодиодов CREE:

10-ти ваттных среди них много, популярны XM-L второго поколения — XM-L2 с эффективностью до 170лм/Вт.

В полуваттном форм-факторе 2835 множество производителей делают светодиоды с близкими характеристиками. Возьмем середнячка от Samsung — LM281B, который «designed for better lm/$».

С хорошим люминофором выход света на ватт меньше. Соответственно, один и тот же кристалл будет выдавать разный световой поток при разном люминофоре, и корректно сравнивать две разные модели светодиодов только при похожих спектрах.

Рекорды нам не нужны, а нужен хороший свет, поэтому сравниваем не в холодной цветовой температуре, и при индексе цветопередачи допустимом для освещения помещений с длительным пребыванием человека. Возьмём 4000К и CRI 80.

Открываем спецификации и ищем таблички с характеристиками светового потока:
www.cree.com/

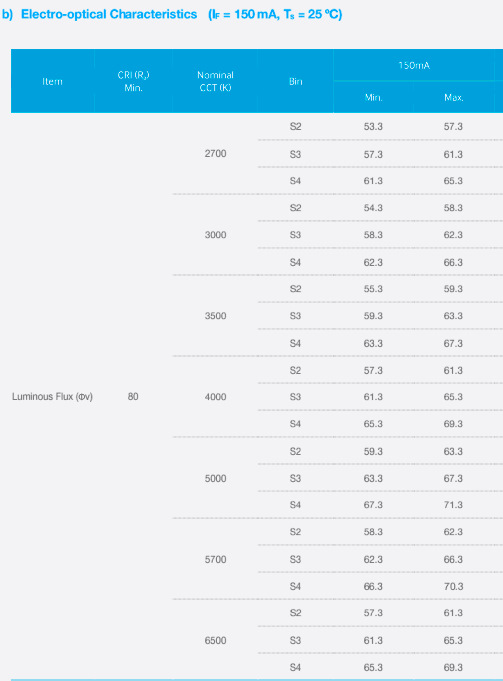

Сначала у Самсунга, т.к. там понятнее. Для каждого сочетания индекса цветопередачи и цветовой температуры описаны свои три варианта (бина) сортировки по светоотдаче: S2, S3, S4.
Возьмем средний бин S3 и запомним условия: от 61,3 до 65,3 — среднее 63лм при токе 150мА и температуре 25С.

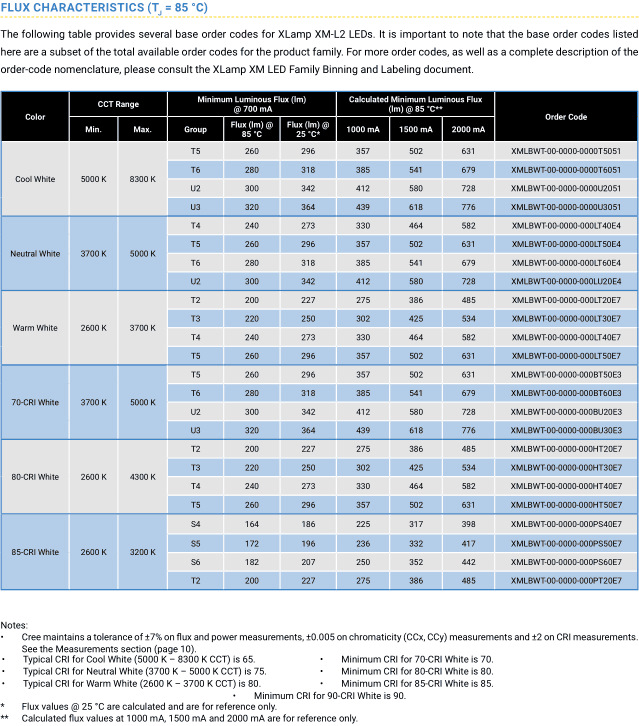

У Кри другая логика маркировки. Конкретному бину светоотдачи из ряда S4, S5, S6, T2, T3, T4, T5, T6, U2, U3 соответствует один и тот же световой поток в разных спектральных группах.

Видно, что максимальный бин U3 присутствует только в группе «Cool White», и скорее всего такие выдающиеся результаты получаются, когда цветовая температура приближается к космическим 8300К при неудовлетворительной цветопередаче CRI 65.

Нашим запросам на качество света соответствует группа «80-CRI White», где максимальный бин T5: 260лм на токе 700мА и температуре 85С.

От компактного мощного светодиода тяжело отвести тепло, и Cree приводит все характеристики в условиях приближенных к реальным, то есть при температуре 85 градусов.
20 маломощных распределенных светодиодов значительно лучше передают тепло на радиатор, но для сравнения «нагреем» их до 85 градусов и скорректируем данные.

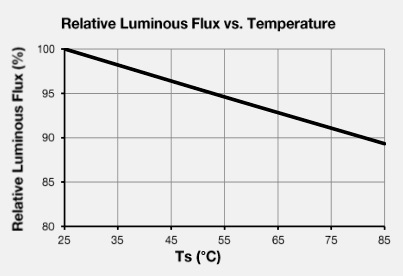

Смотрим по графику относительной светоотдачи, что при нагреве до 85 градусов светоотдача снижается до 89%.

Считаем: 63лм *0,89 = 56лм, и умножаем на 20штук = 1121 лм.

Ну а 10-ваттный Cree включаем на свои «10Вт» подав ток в 3А. Это как раз 20 раз по 150мА.

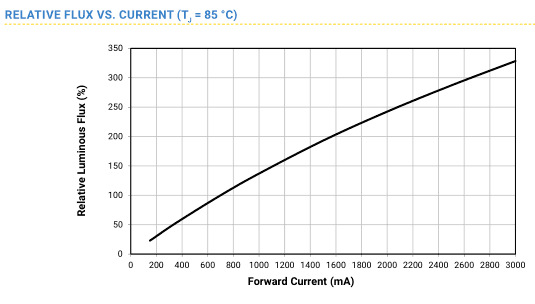

Ищем соответствующий график «относительный световой поток/ток».

330% относительно номинальных 700мА.
Считаем световой поток: 260лм*3,3 = 858 лм

Получается, что 20 полуваттников на 30% превышают по свету 10-ваттный Cree на одинаковом токе.

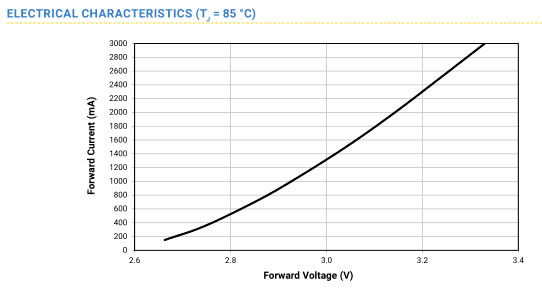

А теперь найдём падение напряжение и посчитаем какая мощность выделяется при этих трёх амперах у Cree.

3,33В x 3А = 9,977 Вт.

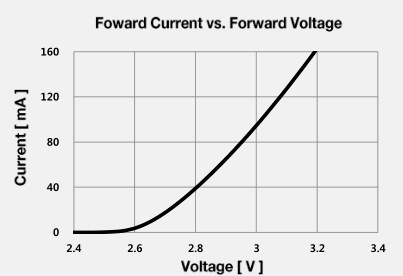

У Самсунгов падение напряжение на токе 150мА — 3,17В.

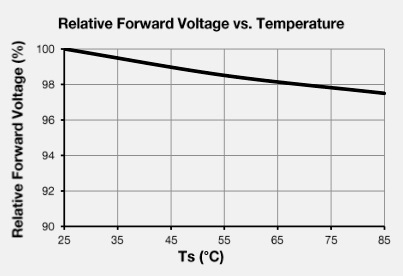

Но это для 25 градусов, а для 85 нужно сделать корректировку по страшному графику которым принято шикать на новичков, заикнувшихся о питании светодиода постоянным напряжением. Пугают лавинообразным увеличением тока при разогреве.

Аж 97,6%. То есть 3,09В.

3,09В * 0,15А = 0,46Вт на каждом, и на 20 штуках — 9,3Вт.

Считаем эффективность Cree 858лм/9,977Вт = 86лм/Вт
У полуваттников 1121/9,3 = 121лм/Вт

Итого: Cree XM-L2 на максимальной мощности 10Вт проигрывает 20-ти не самым лучшим полуваттным светодиодам по эффективности на 29 процентов.

Если же чуть тщательнее повыбирать модель полуваттников и учесть прочие реалии, то можно смело говорить о полуторакратном превосходстве маломощных светодиодов.

В моей люстре используются именно такой подход: www.drive2.ru/l/466098098372871275/

Статья 2017 года, добавлено в 2019:
Вообще эффективность светодиодов — это в каком соотношение подведенная электрическая мощность делится на световую и тепловую. И в светильнике с эффективностью 100% на нагрев мощности уже не останется. А как оценить, сколько Ватт мощности уходит со светом в реальном светильнике, написано тут:
www.drive2.ru/b/501456468176798706/

Комментарии 20

Совершенно нелогичное исследование. На площадь занятую десятком полуваттников можно налепить 5 светодиодов мощнее, за счет этого получить большую интенсивность светового потока в более компактном излучателе. Кроме того, различная форма первичной оптики изменяет светораспределение. Сравнивать в лоб эффективность имеет смысл, когда у нас ограниченное электропитание.
Полуваттники из примера имеют крайне широкое светораспределение, которое для всех вместе взятых сложнее собрать в пучок для дальнобойности.
Поэтому для рабочего света сборка из множества полуваттников хорошо, и равномерный свет, распркделенные источники, низкая цена. А вот для дальнобойного света нужна максимальная интенсивность в минимальном же кристалле.

Читайте также  Можно ли удлинить 5-метровую светодиодную ленту?

Ограничение по подводимой мощность есть как буквально при работе от аккумулятора, так и в виде необходимости рассеивать с корпуса лишнее тепло, не забывая про общее тепловое сопротивление. Согласен только с последним предложением. Но опять же, исходя из того, что мы живём на плоскости, дальнобойный пучок нужен не тупо круглый, а вытянутый по горизонтали. Результатом чего мы видим линейный массив светодиодов в готовых автомобильных сборках www.samsung.com/led/autom…-leds/i-series/15w-white/ или изменение геометрии оптики в сторону большей плотности светодиодов по горизонтали. И, как радикальное решение для широкого освещения — применяемый мной линейный массив светодиодов под линейной же оптикой.

Нужное светораспределение достигается применением специальной тир линзы. Можно даже с 1 светодиода получить достаточно плоский пучок

Светораспределение у допсвета, даже совсем фирменного, весьма незатейливое. И обычные круглые линзы с вертикальным рифлением — плохое решение для тех, кто хочет получить максимум с фронтальной площади светильника, так как сначала горизонтальный габарит тратится на коллимирование пучка. В примере выше оптика имеет меньший габарит по горизонтали, а значит и меньшее разрешение в этой плоскости, а значит более размазанный по горизонтали пучок, что изначально требуется.

Ограничение по подводимой мощность есть как буквально при работе от аккумулятора, так и в виде необходимости рассеивать с корпуса лишнее тепло, не забывая про общее тепловое сопротивление. Согласен только с последним предложением. Но опять же, исходя из того, что мы живём на плоскости, дальнобойный пучок нужен не тупо круглый, а вытянутый по горизонтали. Результатом чего мы видим линейный массив светодиодов в готовых автомобильных сборках www.samsung.com/led/autom…-leds/i-series/15w-white/ или изменение геометрии оптики в сторону большей плотности светодиодов по горизонтали. И, как радикальное решение для широкого освещения — применяемый мной линейный массив светодиодов под линейной же оптикой.

Про ограничения подводимой мощности на работающей машине даже не смешно. Разница в КПД рассчитана несущественная. По факту же, за счет изначально более дальнобойного пучка, затраты на «паразитный» засвечивающий свет будут ниже при той же дальности. То же самое тепло отвод. А) на машине вопрос оребрения не стоит так сурово как в ручных фонарях например Б) машине реальный световой поток больше нужен в движении, когда есть охлаждение потоком набегающего воздуха. С) тепловое сопротивление не так велико чтоьы влиять, особенно с использованием медных подложек. В ручных фонарях выходят на пороги в 6-8тысяч люмен, а тут бандура на машине. По факту слабомощные светодиоды применяют исключительно по причине цены оных. Никто не заставляет сразу топить печку на 3А. Можно стационарный режим и световой поток рассчитать под стояние на месте, а при необходимости, если позволит АТР выводить на более высокие режимы. И в итоге на номинале люстра будет не менее энергоэффективна чем на полуваттниках (при том же световом потоке), но иметь потенциал легко удвоить и утроить световой поток.
Никто не предлагает заменить 20ть полуваттников одним XP-L. Но вот в противостоянии 10 XP-L мы будем иметь сравнимый КПД и потребление, при изначально более высокой интенсивности и возможности легко, плюнув на время на КПД, удвоить, утроить и учетверить световой поток. Но цена выйдет конечно дороже.

Подбор LED драйвера для светодиодов CREE XM-L2 U2

Очень добрый день всем.
Решил в новогодние праздники модифицировать свой подводный фонарь VEGA-2. на замену галогеновой лампы поставить матрицу cree xm-l T6: http://beriled.biz/product_333.html#.VnVEBIfPsQM
Теперь надо бы драйвер к ней сварганить трехрежимный (вяло-средне-вовсю), что то типо этого: http://beriled.biz/product_333.html#.VnVEBIfPsQM да вот затрудняюсь пока на чем же его собрать то. в фонаре 5 шт. батарей типа D т.е. ном. напряжение 6В, максимальный вых. ток драйвера в режиме «вовсю» должен быть 3000 мА.

Может кто творил подобное и подскажет верный путь что бы не городить велосипед? или просто советом поможет, управляющюю микросхемку подскажет со схемкой подключения?

Заранее очень благодарен и рад выслушать все мнения.

Меню пользователя andy36
Посмотреть профиль
Отправить личное сообщение для andy36
Найти ещё сообщения от andy36

Не знаю , можно так или нет , но может и можно через диоды запараллелить на выход вот такие импульсные драйверы тока — LMZ10501SILT https://www.terraelectronica.ru/cata. p?CODE=1321897
— преобразователь постоянного напряжения. Преобразует и стабилизирует постоянный ток напряжением на входе 2,7-5,5В, в постоянный ток на выходе 0,6-3,6В для поверхностного монтажа на печатную плату.

Тк каждый может дать по 1А , то можно сделать 1-2-3 А путем параллельного включения через переключатели обычные ,используя диоды для развязки самих драйверов. Особенность этих ИМС — интегрированный ключ и катушка индуктивности + малый размер. Единственный недостаток — до +5.5В работают входного , а у вас — 6В , как я понял.

Второй вариант , У ТI много импульсных стабилизаторов напряжения DC-DC типа LMZ10003( или подобный , коих много на просторах Китая), которые можно включить в качестве драйвера тока . Главное , чтобы сам драйвер мог выдать ток в 3 и более ампер. Типа как вот тут в соседней ветке обсуждается http://kazus.ru/forums/showthread.php?t=112006

Меню пользователя electrooo
Посмотреть профиль
Отправить личное сообщение для electrooo
Найти ещё сообщения от electrooo

show_pdf.pdf (1.04 Мб, 85 просмотров)
Меню пользователя electrooo
Посмотреть профиль
Отправить личное сообщение для electrooo
Найти ещё сообщения от electrooo

Меню пользователя ForcePoint
Посмотреть профиль
Отправить личное сообщение для ForcePoint
Найти ещё сообщения от ForcePoint

Меню пользователя alvadep
Посмотреть профиль
Отправить личное сообщение для alvadep
Найти ещё сообщения от alvadep

Очень добрый день.

Спасибо за отклики, не ожидал столь быстрого и активного напора предложений. сейчас немного вникну. На первый взгляд второй вариант на специализированной базе интереснее, но смогу ли я достать компоненты такие в нашем городе (Пскове) это надо посмотреть.

5,5 вольта в первом варианте это не так проблематично, т.к. планирую в последствии применять АБ (1,2 В, 10 000 мАч) в этом случае напряжение х.х. полностью заряженных аккумуляторов составит 1,2 х 5 = 6,2 В, что уже ближе к верхнему пределу м/сх-мы да и на холостом ходу аккумы работать не будут.

конечно хорошо бы было что бы диапазон Увх драйвера все же был бы смещен немного выше или расширен в верхнюю сторону, но думаю что в общем то «стерпится — слюбится» (хотя и не очень гуд).

Еще один функциональный минус в этом варианте это то что вместо аккумуляторов применение батарей может привести к выходу из строя драйвера в момент запуска из за повышенного напряжения. Так как фонарь планируется применять в походных условиях, где зарядить аккумы не всегда возможно или ограничены временные рамки на заряд, то универсальность хотелось бы сохранить.

И так, я начинаю внимательно рассматривать ваши замечательные предложения господа (товарищи). На сим пока откланиваюсь.

Драйверы и диоды Cree для фонарей

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
№ 5110840 582 раза 4 дня назад

11 лет на сайте
пользователь #212238

Классический драйвер Nanjg 105с 8×7135 — 10р

Группы режимов работы:
1st Star : Low (5%) — Medium (30%) — High (100%) — Strobe — SOS
2nd Star: Low (5%) — High (100%) — Strobe
3rd Star : Low (5%) — Medium (30%) — High (100%)
4th Star : Low (10%) — High (100%)

Драйвер поддерживает прошивки. Например эту
Видео-инструкция как самому заменить драйвер

Драйвер 7135×3 — 8р
Драйвер 7135×4 — 8р
Драйвер 7135×6 — 10р
Драйвер 7135×7 — 10р
Драйвер 7135×8 — 10р
Драйвер 7135×8 Однорежимный! — 10р Версия под выносную кнопку специально для охотников!

Читайте также  Как устроена и как работает светодиодная лампа

Драйвер 7135×8 версия Convoy -14р
Convoy-версия классического драйвера Nanjg105c 7135×8. Эта версия используется практически во всех популярных моделях фонарей Convoy.
Напряжение питания: 2.9V-4.5V
Ток на диоде: 2.8A
Память группы: Да
Память режима: Да
Выбор группы: выбирается кнопкой — без жесткой привязки с помощью перемычек.
большая мягкая пружина
провода уже припаяны

Группы режимов работы:
Группа 1 (5 режимов): Lo (5%) > Mid (40%) > Hi (100%) > Strobe> SOS;
Группа 2 (3 режима): Lo (5%)> Mid (40%)> Hi (100%)

Разновидности драйвера:
Драйвер 7135×3 ток 1.05A — 12р
Драйвер 7135×4 ток 1.4A — 12р
Драйвер 7135×6 ток 2.1A — 14р
Драйвер 7135×7 ток 2.45A — 14р
Драйвер 7135×8 ток 2.8A — 14р

Драйвер 7135×8 blue — 12р
Новая версия драйвера Nanjg105c 7135×8
Напряжение питания: 2.9V-4.5V
Ток на диоде: 3.04A
Переход в режим 5% при разряде аккумулятора (менее 2.9V)
диаметр платы 17мм; толщина платы: 1.5мм
Память режима: Да
Выбор группы: контактная перемычка
большая мягкая пружина
провода уже припаяны

Группы режимов работы:
По умолчанию: Low (10%) — Medium (45%) — High (100%) — Strobe (100%) — SOS (100%)
1st Star : Micro (1%) — Low (10%) — Medium (30%) — High (65%) — Higher (100%)
2nd Star: Low (10%) — Medium (45%) — High (100%)
3rd Star : Low (20%) — High (100%) — Strobe (100%)

Разновидности драйвера:
Драйвер 7135×3 ток 1.14A — 10р
Драйвер 7135×4 ток 1.52A — 10р
Драйвер 7135×6 ток 2.28A — 12р
Драйвер 7135×7 ток 2.66A — 12р
Драйвер 7135×8 ток 3.04A — 12р

Драйвер RNQ-T6 — 15р

Напряжение питания: 2.7V-4.5V
Ток на диоде: 2.6A
защита от разряда незащищенного аккумулятора (менее 2.85V)
диаметр платы 20мм; толщина платы: 2мм
Память: Да
Выбор группы: контактная перемычка
высокоэффективная схема на полевом транзисторе
большая мягкая пружина
провода уже припаяны
Группы режимов работы:
Low (10%) — High (100%) — Strobe (100%)
Micro (1%) — Low (10%) — Medium (30%) — High (65%) — Highest (100%)
Low (10%) — Medium (30%) — High (100%)

Драйвер LD-29 — 20р

Напряжение питания: 3-8.4V (один или два аккумулятора 18650)
Режимы:
High (2.8A) — Medium (700mA) — Low (100mA) — Strobe — SOS
High (2.8A) — Medium (700mA) — Low (100mA)
Память: нет
выбор группы: осуществляется кнопкой включения — не требует пайки и разбора фонаря для смены группы
Защита от разряда аккумулятора (1×18650): переход в низкий режим при 3V
Защита от разряда аккумулятора (2×18650): переход в низкий режим при 5.8V
Размеры: Ф20.3mm; толщина: 8.9mm

Драйвер RNX-28A — 20р

Напряжение питания: 3-13V (один, два или три аккумулятора 18650/26650)
Группы режимов:
High (100%) — Medium (30%) — Low (5%) — Strobe — SOS
High (100%) — Medium (30%) — Low (5%)
High (100%) — Medium (50%)
Выбор группы: контактная перемычка
Память на режим: включается на следующем по счету режиме
Размеры: Ф22mm; толщина: 10-11mm

Драйвер FX-Z1 — 20р

Напряжение питания: 3-12V (один, два или три аккумулятора 18650/26650)
Группы режимов:
High (100%) — Medium (30%) — Low (5%) — Strobe — SOS
High (100%) — Medium (30%) — Strobe
High (100%) — Medium (30%) — Low (5%)
High (100%) — Medium (50%)
Выбор группы: контактная перемычка
Память на режим: включается всегда на High (100%)
Размеры: Ф22mm; толщина: 10-11mm

Драйвер LD40 — 20р

Напряжение питания: 3-16V (один, два, три или четыре аккумулятора 18650/26650)
Группы режимов:

High (2A) — Medium (400mA) — Low (10mA)

Выбор группы: нет
Память на режим: включается всегда на Low (10mA)
Размеры: Ф17mm; толщина: 10-11mm

Драйвер однорежимный 3-13v — 15р

однорежимный (вкл/выкл) драйвер для одного диода XM-L
Напряжение питания: 3-13V (один, два или три аккумулятора 18650/26650)
режимы: on/off
выходное напряжение: 3-3,3v
выходной ток: 2,8А
Размеры: Ф22mm; толщина: 10-11mm

Драйвер маломощных, компактных фонарей — 10р
Напряжение питания: 1,2-1,5V (батарея/аккумулятор AA или AAA)
режимы: Low (10%) — Medium (45%) — High (100%) — Strobe (100%) — SOS (100%)
Память: Да

Драйвер маломощных, компактных фонарей — 12р
Напряжение питания: 1,2-3V (1или 2 батареи/аккумуляторы AA или AAA)
максимальный ток: 750 mA
Группы режимов:
High (100%) — Medium (45%) — Strobe (100%) — SOS (100%)
High (100%) — Medium (45%) — Strobe (100%)
High (100%) — Medium (45%) — Low (10%)
High (100%)
Память: всегда включается на первом режиме из группы
Размеры: Ф17mm; толщина: 1,6mm

Преобразователь с регулятором напряжения и тока (универсальный драйвер) -20р

Подходит для питания любых диодов от практически любого источника питания с напряжением более 5V
Входное напряжение: 5-30V
Выходное напряжение: 1.25V-26V
Выходной ток: 0.2A-2A
Установленный уровень выходного напряжения не зависит от входного!
Есть индикатор ограничения тока

Преобразователь с регулятором напряжения и тока — 20р

Тип: понижающий
Входное напряжение: 4.5-38V
Выходное напряжение: 1.25-36V
Выходной ток: 0.1-4.5A (max5A)
Подходит для питания одного или нескольких диодов. Возможна плавная регулировка яркости!
Может быть использован как зарядное устройство для NiMH / свинцово-кислотных / литиевых батарей. Есть регулятор и индикатор уровня заряда

Мощный преобразователь с регулятором напряжения и тока — 30р

Тип: понижающий
Входное напряжение: 4-32V
Выходное напряжение: 1.2-32V
Выходной ток: 0.3-10A
Подходит для питания одного или нескольких диодов. Возможна плавная регулировка яркости!
Может быть использован как зарядное устройство для NiMH / свинцово-кислотных / литиевых батарей. Есть регулятор и индикатор уровня заряда

Диод Cree XML2 T6-7C теплый белый 20mm — 15р
Диод Cree XML2 T6-7C теплый белый 16mm — 15р
Диод Cree XML2 T4-8B теплый белый 20mm — 18р
Диод Cree XML2 T4-8B теплый белый 16mm — 18р
Диод Cree XML2 T6 3C нейтральный белый 20mm — 12р
Диод Cree XML2 T6 3C нейтральный белый 16mm — 12р
Диод Cree XML2 U2 1A холодный белый 20mm — 10р
Диод Cree XML2 U2 1A холодный белый 16mm — 10р
Диод Cree XML U2 3C нейтральный белый 20mm
Диод Cree XML U2 3C нейтральный белый 16mm
Диод Cree XML T6 3C нейтральный белый 20mm
Диод Cree XML T6 3C нейтральный белый 16mm
Диод Cree XML U2 1A холодный белый 20mm
Диод Cree XML U2 1A холодный белый 16mm

Диод Cree XPG2 R5 1A холодный белый 20mm — 8р
Диод Cree XPG2 R5 1A холодный белый 16mm — 8р
Диод Cree XPG2 00FE4 нейтральный белый 20mm — 10р
Диод Cree XPG2 00FE4 нейтральный белый 16mm — 10р

Диод Cree XRE Q5 желтый 20mm — 6р
Диод Cree XRE Q5 красный 20mm — 6р
Диод Cree XRE Q5 зеленый 20mm — 6р
Диод Cree XRE Q5 синий 20mm — 6р

Осветительный COB-диод — 3р
питание: 9-13В
мощность: 10Вт
поток: 900-1000Лм
цветовая температура: 6000-6500 К

матрица из 48 ярких диодах piranha — 15р

теплый белый свет, питание до 14V. Может быть использована в автомобиле

Тех. характеристики диодов «CREE»

В ЭТОЙ СТАТЬЕ ВЫ УЗНАТЕ О РАЗНИЦЕ В СВЕТОДИОДАХ И ИХ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕМПЕРАТУРА СВЕТА (В КЕЛЬВИНАХ)

2500-4000К — Теплый белый (Warm White) чем ниже значение, тем сильнее выражен желтый.

5501-8300К — Холодный белый (Cool White) чем выше значение, тем свет будет белее с преобладающим оттенком синего.

ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕТОДИОДОВ

Далее идут разные диоды в порядке новизны, все они имеют широкую палитру цветовой температуры, различную яркость и варианты питания от 2.8в и вплоть до 36в, при этом чем выше напряжение, тем меньше потребление ампер. Подробнее можно найти на оф. сайте компании CREE

LED — Очень экономичный диод, но далеко не самый яркий. Яркость достигает всего 200Lumen — фонари на этом светодиоде

XR-E — DATASHEET — Один из первых светодиодов компании CREE который использовался массово в фонаря. Яркость достигает 251Lumen

Читайте также  Как расключить коробку на свет?

XP-E — DATASHEET — Светит на много ярче чем LED , но и потребляет больше. Яркость достигает 307Lumen — фонари на этом светодиоде

XM-L — DATASHEET — пожалуй самый распространенный диод, имеет невероятное количество оттенков и разновидностей таких как XM-L T2 ,T3, T4, T5, T6, U2 + каждый из видов имеет очень широкий диапазон цветовой температуры от желтого до бело-синего. Яркость достигает 1040Lumen — фонари на этом светодиоде

XM-L2 — DATASHEET — Точно такой же как и предыдущий диод, но более яркий и чуть более экономичный + цветовая палитра еще шире, включает в себя новый бин XML2-U3 яркость достигает 1052Lumen — фонари на этом светодиоде

XP-L — DATASHEET — Более компактный + он ярче. Яркость достигает 1150Lumen — фонари на этом светодиоде

MT-G — DATASHEET — Яркость достигает 1950Lumen

XHP35 — DATASHEET — Яркость достигает 1833Lumen — фонари на этом светодиоде

ОБРАТИТЕ ВНИМАНИЕ: для правильной работы светодиодов необходимо подобрать драйвер (плату управления) с нужным рабочим напряжением и током отдачи.

При больших рабочих токах светодиода необходимо применять аккумуляторы с соответствующим током отдачи.

Так же для стабильной работы светодиодов необходимо очень хорошее охлаждение, т.к. рабочая температура светодиодов может достигать температуры свыше 100 градусов.

НЕБОЛЬШАЯ ВЫРЕЗКА ИЗ СТАТЬИ НАЙДЕННОЙ НА ПРОСТОРАХ ИНТЕРНЕТА

CREE XM-L — этот светодиод стал настоящим прорывом в мире фонарей:

— большой диапазон светового потока от 250 до 1100Лм;
— отличное КПД даже при работе на четверть номинальной мощности;
— невысокая цена;

Светодиод CREE XM-L вытеснил с рынка фонарей большую часть использовавшихся ранее светодиодов (например SSC P7, CREE MC-E, Luminus SST-50). После появления фонарей на 3-х и более XM-L диодах, свои позиции сдал диод Luminus SST-90, фонари на котором считались самыми яркими среди серийно производившихся. Более того, яркость светодиодных фонарей на нескольких XM-L диодах сравнилась с яркостью фонарей на ксеноновых лампах.

Применение XM-L в линзовых фонарях (фонарях с фокусировкой луча), было продиктовано одним большим недостатком зумов на XR-E диоде — малой яркостью при широком луче (максимальной разфокусировке). Яркости классических XR-E линзовиков катастрофически не хватает на нормальное освещение большого равномерного круга засветки. А ведь вся идея линзового фонаря состоит в его универсальности — возможности хорошо светить и далеко, и вблизи. Проблему решали в основном путем уменьшения максимального угла раскрытия луча таких фонарей (то есть широко такой фонарь все равно не светил).

С появлением XM-L диодов, эту проблему удалось решить. Так как эти диоды намного ярче, они обеспечивают достаточную яркость при широком луче. Однако, ошибочно считать, что линзовый фонарь на XM-L диоде будет иметь большую дальность луча. Особенности строения светодиода XM-L не позволяют достаточно хорошо сфокусировать луч обычными способами. Большая часть светового пучка при фокусировке теряется на внутренних стенках фонаря. Из-за этой особенности, линзовые фонари на ХМ-L не превосходят, но и не уступают по дальности луча классическим зумам на XR-E диодах.

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:

  • Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
  • Устойчивы к вибрационному и механическому воздействию.
  • Длительный срок работоспособности.
  • Низкий расход энергии.
  • Миниатюрные габариты и экономичный дизайн.
  • Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
  • Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
  • Ширина светового луча может варьироваться от 15 до 180 градусов.
  • Использование низкого уровня напряжения во время эксплуатации.
  • Не нагревается в процессе работы.
  • Работают при больших температурных перепадах внешней среды.
  • Количество активаций светодиода не влияет на срок службы диода.

Характеристики Cree XM-L T6, XM-L2, XP-L

  • Светодиод CreeXMLT6

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 — 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 — 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

  • СветодиодCree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 — 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

  • Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность — до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие — усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод — весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL — это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.
Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.

Алексей Бартош/ автор статьи
