Схема подключения испытательной коробки с трансформаторами тока

Применение испытательной переходной коробки, её характеристики и конструкции. Подробная схема подключения электросчётчика или КИПА через ИКК. Особенности эксплуатации.

Схема подключения испытательной коробки с трансформаторами тока

Подключение клеммной испытательной переходной колодки (ИКК)

28 сентября 2018

Время на чтение:

Контроль силы тока в электроэнергетических системах выполняется с помощью трансформатора тока. Его первичная обмотка включается последовательно в цепь, а вторичная подсоединяется к измерителю. Такое подключение обеспечивает изолирование прибора учёта от высокого напряжения. Коммутирование счётчика при этом осуществляется через испытательную клеммную коробку (ИКК), обеспечивающую безопасное отключение приборов.

Назначение и особенности

Все нормы и требования в области применения электрооборудования, выбору проводников и построении электрической сети написаны в правилах устройства электроустановок (ПУЭ). В первом разделе параграфе 1.5.23 указано требование, относящееся к подключению трёхфазного счётчика, а именно необходимость его коммутации через испытательную коробку.

Её использование позволяет закоротить вторичную цепь трансформатора тока с дальнейшим обесточиванием линии и цепей фазового напряжения, на каждой клемме подключения измерительного прибора. Соединение через ИКК делает замену и поверку счётчиков совершенно безопасной операцией. При этом совершенно нет никакой необходимости в отключении нагрузки от питающих проводов.

Испытательная переходная коробка необходима в случае выполнения следующих операций:

  • перемыкания токовых линий (шунтирование);
  • отключения токовые цепи;
  • выключения напряжения на каждой фазе;
  • подсоединения к линии электроизмерительного устройства или прибора учёта.

​Существует определённая группа потребителей энергии, которую запрещено отключать от электричества даже на короткий час. Но время от времени возникает потребность заменить счётчик или другое контрольно-измерительное оборудование. В простом случае понадобилось бы обесточить линию, извлечь устройство и закоротить место разрыва шунтом. Конечно же, какое-то время линия и подсоединённая к ней нагрузка окажется отключённой от электричества, что недопустимо. Поэтому для избегания этого и используют возможности ИКК.

Таким образом, обозначенные первые три пункта применяются для замены электросчётчика без отключения питающего сигнала, подаваемого на электроустановки. Последний же пункт используется для коммутации образцового или эталонного прибора измерений с целью проверки работы счётчика, без вмешательства в непрерывность процесса электроподачи.

Конструкция приспособления

Промышленность выпускает переходные устройства различного вида и форм. Но чаще всего это прямоугольная пластина, выполненная из толстостенного ударопрочного и негорючего материала. В качестве последнего применяется карболит или пластик. Эта пластина представляет собой подложку, на которой размещаются группы клеммных контактов, образующих зажимную клеть. По краям основания выполняются сквозные отверстия, предназначенные для крепления испытательной коробки к электрическому боксу.

Для изготовления контактов применяется латунь или оцинкованная сталь, а также фосфористая бронза. Некоторые типы коробок имеют дополнительные элементы, например, фланец или рычажок, облегчающий монтаж.

Переходные зажимы представляют собой подпружиненные пластины или винтовые металлические конструкции. Располагаются они на токопроводящих пластинах, изготовленных из латуни, жести, стали. Связано это с устойчивостью этих материалов к образованию коррозии и хорошей удельной проводимостью.

Сверху устройство закрывается пластиковой прозрачной крышкой, закреплённой на корпусе основания. В случае использования испытательного приспособления для присоединения счётчика крышка устройства обязательно опечатывается, поэтому на ней предусмотрены специальные ушки для установки пломбы или отверстие под контрольный винт. При этом её прозрачность позволяет осуществлять визуальный контроль над внутренним расключением контактных групп.

Характеристики изделия

Каждая испытательная переходная коробка для электросчётчиков или другого типа оборудования имеет ряд технических параметров. Эти характеристики должны соответствовать определённым техническим условиям. Кроме ПУЭ, они определяются в Методических рекомендациях по техническим характеристикам систем и приборов учёта.

К основным электрическим параметрам относят следующие величины:

  1. Номинальное напряжение — выпускаемые устройства рассчитаны на различную разность потенциалов, которую могут выдержать клеммные колодки. Превышение этого значения небезопасно и поэтому недопустимо. В паспорте на изделие оно указывается в вольтах.
  2. Рабочий ток — определяется максимальной его силой, которую может пропустить или замкнуть внутри себя устройство в течение продолжительного времени без повреждения своих элементов. Единица измерения — ампер.
  3. Частота — определяет период сигнала, с которым может работать устройство. Измеряется в герцах.
  4. Степень безопасности — определяет соответствие защиты согласно международному стандарту International Protection Rating (IP). Чем выше стоят цифры после аббревиатуры, тем устройство меньше подвержено влиянию частиц пыли и воды.
  5. Рабочая температура — обозначает интервал, в котором технические параметры устройства не изменяются.
  6. Соответствие техническим условиям — это сертификация устройства и подтверждение его безопасного использования.

Но наряду с этим в спецификациях к коммутационным испытательным коробкам указывается и ряд других технических характеристик. Например, гарантийный срок, размеры, масса. Нередко в паспорте на изделия обозначается и вид необходимых крепёжных элементов. Полезной информацией является также сечение провода, допустимого к монтажу. Обозначается оно обычно классами. Так, второй позволяет использовать кабель до 6 мм².

Типовые различия

Все испытательные переходные колодки делятся по самым различным показателям. В первую очередь их разделяют по типу сети, в которой они могут использоваться. Существует продукция, предназначенная для применения в однофазных (220 В), трёхфазных (380 В) или низковольтных (110 В) цепях. Кроме того их различают по форме и размерам. Изделия могут выпускаться круглого, прямоугольного или квадратного вида.

Разделяют испытательные коробки по следующим признакам:

  1. Назначению. Для использования совместно с контрольно-измерительными приборами или просто для коммутационных действий.
  2. Способу монтажа. Существуют модели, предназначенные для установки в кросс-модуль, электрический шкаф, din-рейку.
  3. Количеству контактных групп. Выпускаемые изделия могут быть как трёхконтактными, так и иметь их намного больше.
  4. Типу крепления. Бывают винтового, нажимного, барьерного и фиксированного вида. При этом некоторые модели могут иметь защиту для проводов.
  5. Количеству рядов клемм. Бывают одноярусные и многоярусные.
  6. Исполнению — прямые и угловые.
  7. Типу подключаемого провода. В зависимости от этого используется тот или иной тип клемм. Например, винтовая и концевая являются универсальными, а пружинный и ножевой зажим больше подходит для одножильных проводов.

Но как бы то ни было, основным их различием является схема подключения. В зависимости от производителя и предназначения, коробка может иметь различные варианты соединения. Например, на неё одновременно могут быть заведено несколько трансформаторов тока и нагрузочных линий, подключены измерительный бокс и прибор учёта расхода электроэнергии.

Выпускают испытательные коробки ИКК все крупные производители оборудований и устройств в области энергетики. Существенные отличия между ними заключаются в качестве используемого материала для изготовления продукции. Подтверждается оно различными сертификатами. Так, для европейских компаний это менеджмент качества ISO9001, отсутствия вредных примесей RoHS, испытательного института UL, и отечественных: Ростехнадзора; ГОСТ Р51323.1−99; ГОСТ 30849 .2−2002.

Монтаж устройства

Устанавливаться изделие может как при построении новой электрической сети, так и при её модернизациях. При этом должны быть соблюдены все необходимые правила и нормы, указанные в ПУЭ и касающиеся эксплуатации испытательной клеммной коробки. ИКК располагается в специально оборудованном месте со свободным доступом, но в то же время защищённым от постороннего проникновения.

Соединяться в ней должны лишь провода, имеющие электрохимическую совместимость. Монтажное усилие затяжки, в случае использования винтовых зажимов, не должно быть менее 0,2 Nm и более 2,5 Nm. Клеммник устройства должен быть без повреждений и дефектов. Фиксация устройства в месте расположения должна быть выполнена только механическим способом: прикручиванием или защёлкиванием. Практически же монтаж коробки обычно не вызывает трудностей, а место её расположения выбирается в электрическом боксе сразу же после установленного счётчика или иных измерительных приборов.

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

  1. В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
  2. Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
  3. От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
  4. От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
  5. Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

  • 1 клемма счётчика — начало токовой обмотки первой фазы;
  • 2 клемма — напряжение первой фазы;
  • 4 клемма счётчика — токовая обмотка второй фазы;
  • 5 клемма — разность потенциалов второй фазы;
  • 7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
  • 8 клемма — напряжение третьей фазы;
  • 9 клемма счётчика — общий провод;
  • 10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.

После этого ИКК закрывается крышкой и система готова к включению. Если же возникнет необходимость снять счётчик, то просто раскручиваются перемычки, тем самым разрывая цепь, идущую на прибор учёта.

Нюансы использования

Хотя такого вида изделие не требует дополнительного обслуживания, но всё же через время после ввода в эксплуатацию рекомендуется проводить подтягивание контактов, особенно в случае винтовых зажимов. Связанно это с тем, что во время работы провод нагревается и немного деформируется, а это приводит к ослабеванию контакта. К зажимным коробкам такого требования нет. При этом использовать её будет удобнее, так как при отключении измерительного прибора никакого дополнительного инструмента не понадобится.

Но также стоит отметить, что установку, демонтаж, вскрытие и пломбирование коробки должны проводить специалисты, имеющие сертификат, выданный Энергонадзором, и получившие нужную группу допуска.

Читайте также  Как установить и подключить ограничитель мощности

Испытательная коробка переходная — назначение, характеристики, варианты подключения

Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?

При описанных выше условиях обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

Рисунок 1. КИ-10 (ЛИМГ.301591.009)

Назначение

Данное приспособление применяется, когда необходимо выполнить монтаж цепей учета на основе электросчетчиков с трансформаторным включением. Такое решение позволяет проделать работу, без обесточивания потребителей:

  1. подключать в щиток образцовое приспособление учета;
  2. производить шунтирование и отключение токовых цепей;
  3. выполнить расключение определенной фазы.

Первое действие выполняется, когда производится тестирование приспособлений контроля, остальные — при их замене.

Конструктивные особенности и основные характеристики

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

Рисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

  • модуль может использоваться при температурном режиме от -40 С° до 60 С°;
  • допустимая влажность – не более 98 %;
  • для подключения используется провода с минимальным сечением 0,5 мм 2 и максимальным – 4 мм 2 ;
  • данная модель выпускается со степенью защиты IP20;
  • длительность срока эксплуатации — до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте

Вариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

Рисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

  • T1, T2, T3 – трансформаторы тока;
  • Сч1 – трехфазное приспособление учета;
  • К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Как производится отключение и подключение приспособления учета или образцового устройства

Выполняя замену необходимо соблюдать очередность действий, начнем описание с процедуры отключения.

Как производить отключение?

Делается это в следующем порядке:

  1. необходимо зашунтировать токовую цепь, чтобы сделать это, следует вкрутить в обозначенные на рисунке 5 места винты с соответствующей резьбой (как правило, м4). С обратной стороны бокса находится заизолированная шина, винтовое соединение обеспечит надежный контакт с ней. Рисунок 5. Места, куда необходимо вкрутить винты
  2. Отключаются перемычки, указанные на рисунке 6. При этом, не обязательно их полностью снимать. Достаточно ослабить винты «a» «b» и «c» и перемычки можно будет разомкнуть. Рисунок 6. Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
  3. Размыкаются перемычки в цепи напряжения, их расположение показано на рисунке 7. Рисунок 7. Для отключения силовой части необходимо снять отмеченные красным овалом перемычки
  4. На завершающем этапе производится отключение от бокса приспособления учета.

Подключение нового устройства учета.
После того, как выполнен полный демонтаж, можно приступать к процедуре установки, выполняется она в обратном порядке, а именно:

  1. Производится монтаж приспособления.
  2. Выполняется подключение к боксу.
  3. Производится осмотр бокса на предмет, установлен ли шунт, если нет, то вкручивает соответствующие винты (см. рис. 5).
  4. К коробке подключается обмотка ТТ.
  5. Устанавливаются в рабочее положение перемычки в токовой и силовой зонах бокса (рисунок 6 и рисунок 7).
  6. Снимается шунтирование.

Зачем необходимо шунтирование?

Считаем необходимым дать небольшое пояснение о необходимости замыкать выходную катушку ТТ. Это связано с характерными особенностями таких устройств, нельзя допустить работу ТТ на холостом ходу с разомкнутой вторичной обмоткой. Если данное условие не будет выполнено,- на ней наведется большая ЭДС, что может не только привести к межвитковому замыканию, а и представлять опасность для жизни или здоровья человека.

Подключение образцового приспособления.

Алгоритм действий в такой ситуации примет следующий вид:

  1. Необходимо замкнуть выходы ТТ.
  2. Снять токовые перемычки с бокса.
  3. Отключить силовую часть.
  4. Подключить к боксу образцовое приспособление.
  5. Включить силовую часть.
  6. Отключить замыкающую шину.
  7. После проведения замеров образцовое устройство отключается и включается штатное, как это сделать было описано выше.

Для проведения тестового замера совершенно не обязательно отключать приспособление контроля от бокса. Особенности конструкции позволяют выполнить подключение, не снимая тестируемое устройство. Для этого контрольное приспособление подключается к нижним контактным группам бокса, а токовые перемычки не устанавливаются на место. В результате, штатное приспособление учета останется на месте, но не будет подключено к ТТ.

Теоретически, можно и не отключать токовые перемычки, но тогда будет довольно велика вероятность влияния штатного устройства на показания образцового приспособления.

Что необходимо принимать во внимание при работе с КИП?

На подключенном испытательном боксе имеется напряжение, опасное для человеческой жизни. Поэтому, для работы с этим устройством необходимо иметь соответствующий уровень допуска (до 1000 вольт).

Поскольку данное приспособление подлежит обязательному опломбированию, то для манипуляций с ним могут быть допущены только лица, имеющие разрешение на проведение таких работ. Когда коммутация будет выполнена, бокс снова опечатывается.

Схема подключения счетчика через клеммную переходную испытательную коробку (КИП)

Всем доброго времени суток и хорошего настроения! С вами снова инженер Рик, и на этот раз я решил обсудить с вами схему подключения счетчика через клеммную переходную испытательную коробку (КИП). Хотелось бы подробнее остановиться на том, зачем оно нужно рядовому человеку и привести практические советы.

Предназначение КИП

КИП расшифровывается как коробка испытательная переходная. Она служит для подключения электросчетчика к работающим сетям и позволяет обесточить электролинии по выборочной из фаз, присоединенных к счетчику.

Коробка испытательная переходная

Конструкция КИП имеет вид контактной группы, расположенной в пластиковой коробке из не поддерживающего горение и ударопрочного поликарбоната. Для производства токоведущих элементов применяется латунь. Модуль эксплуатируется при температуре −40 до 60 градусов по Цельсию и относительной влажности не выше 98 %. Для его подключения устанавливаются провода с самым малым сечением. Продолжительность срока его полезного пользования достигает 30 лет. Степень защиты коробки по ГОСТ 14254-96 IРЗ0.

Используется сама коробка испытательная для осуществления следующих работ:

  • шунтирования или отключения цепей тока;
  • отключения цепи напряжения в каждой отдельной фазе;
  • подсоединения образцового электрического счетчика.

Благодаря этим трем пунктам получается переустановить электрический счетчик без снятия с установки напряжения. Последний пункт указывает, что допускается подключение образцового счетчика, если возникает необходимость проверки устройства без его отключения.

Испытательная коробка — очень важный прибор, который используется при необходимости замены счетчика без отсоединения от электросети. Замечу, что всегда существует определенная группа потребителей, для которых недопустимо отключение электроэнергии даже ненадолго — например, для ряда оборудования это может стать весьма критичным. Коробка клеммная испытательная помогает упростить весь процесс, без необходимости обесточивания и монтажа на место технического измерительного устройства.

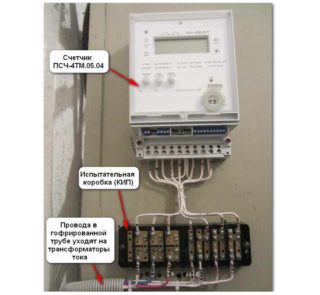

Схема подключения счетчика через КИП

К работе с коробками ККИ и счетчиками допускается только квалифицированный персонал, который прошел инструктаж по технике безопасности и имеет группу по электрической безопасности не ниже третьей, для установок до 1000 В.

Схема кип и расположения контактов

Подключение прибора учета с клеммной испытательной коробкой производится по предварительно заготовленной схеме. При использовании ПУЭ, все счетчики с тремя фазами обязаны подключаться посредством совмещенной коробки, а также преобразователей.

Последовательность расключения производится в таком порядке:

  • в щитке устанавливается счетчик;
  • осуществляется установка КИП;
  • монтируются трансформаторы;
  • по каждой фазе соединяются ТТ согласно схемы типа «звезда» (схема ниже);
  • производится заземление общего вывода;
  • от счетчика до корпуса испытательной коробки тянутся провода, имеющие сечение 1,5 мм 2 .
  • протягиваются три жилы по 2,5 мм.

Схема подключения типа «звезда»

Чтобы обеспечить комфорт установки, маркируются абсолютно все провода. Здесь же указывается начало токовых фазных обмоток и общий вывод. С верхней стороны коробки от счетчика заводятся проводники, а потом расключаются по очереди. Площадь ее пластин должна быть больше, чем контактов, используемых для отводов от трансформаторов. Пластина затворяется крышкой, и далее устройство может использоваться.

Схема КИП

Коробка испытательная переходная изготавливается в нескольких разновидностях, которые различаются между собой формой и внешним исполнением. Зачастую, они выполнены в форме прямоугольной коробки с толстыми стенками из крепкого материала, не поддерживающего процесс горения. Таким образом, она имеет вид подложки, с расположенными на ней группами клемм, формирующих «зажимную клеть». По каждому краю конструкции формируются отверстия, проходящие насквозь и нужные для крепления к стенкам распределительного щитка ИКК. Соединительные контакты производятся из стали либо латуни. Для упрощения процесса монтажа может дополнительно устанавливаться фланец либо рычажок.

Читайте также  Перепады напряжения в квартире при подключении холодильника

Схема подключения КИП

Для переходных контактов используются винтовые фиксаторы либо подпружиненные пластины, расположенные на токопроводящих латунных, жестяных или стальных пластинах. Данные металлы высокоустойчивы к коррозии и отличаются отличной проводимостью. В верхней части колодка закрывается с помощью прозрачной крышки, которая прочно фиксируется на основании. При ее эксплуатации со счетчиком крышка тоже опечатывается. Специально для опечатывания на ней предусмотрено отверстие для винта либо созданы ушки для фиксирования пломбы. Благодаря прозрачному покрытию, обеспечивающему дополнительную защиту, контролируется расключение контактных групп.

Приборы имеют значение при прокладке свежих электролиний или необходимости их усовершенствования. В процессе установки счетчика с ИКК соблюдаются требования ПУЭ, регулирующие правила использования коробок. На клеммах коробки разрешается объединение проводов из металлов однородного типа, которые имеют электрохимическую совместимость.

Важно не перетягивать винтовые соединения. Максимальное усилие затяжки может составлять 2,5 Nm. Это обеспечивает целостность клемм. Также недопустимо наличие дефектов и повреждений. На месте установки фиксация корпуса осуществляется исключительно механическим путем — прикручиванием либо закреплением за счет особых защелок. Коробка, как правило, устанавливается в электрошкафу сразу же следом за счетчиком.

Внимание
Если вам нужна коробка испытательная переходная рекомендую обратить внимание на КИП производства «Приборэнерго».

Инструкция по монтажу ИКК помогает установить ее правильно. Несмотря на довольно примитивный тип конструкции, она не требует особого обслуживания. Этот факт дополнительно указывает на ее абсолютную надежность. Все процедуры по монтажу, демонтажу и вскрытию с последующим опломбированием должны осуществлять исключительно специалисты данной отрасли. Перед монтажом рекомендую ознакомиться с документацией, она снимет многие возникающие вопросы (скачать необходимые файлы можно ниже).

Несмотря на то, что такое изделие не нуждается в обслуживании, я все же советую периодически выполнять подтягивание контактов, особенно при наличии зажимов винтового типа. Это действительно важно, так как провод при нагревании может немного деформироваться, что приводит к ослаблению контактов.

Коробка испытательная переходная

Для чего нужно и как подключить?

Испытательные переходные коробки (клеммники), или, сокращенно – КИП, обычно используют, если нужно подключение счетчиков через трансформатор тока (ТТ). Это является крайне важным для, так называемых, потребителей первой категории, то есть когда перерыв в снабжении электричеством недопустим.

Использование строго регулируется правилами устройства электроустановок (ПУЭ).

Что из себя представляет?

Если обратить внимание на внешний вид коробки, то можно заметить, что контакты особым образом сгруппированы, также на них присутствуют перемычки. Это нужно для того, чтобы, когда подключался образцовый прибор, не нужно было отключать основной. При этом, при подключении образцового прибора к свободным концам клемм, перемычки размыкаются. Материал перемычек – латунь. Благодаря ей, обеспечивается лучшая электрическая проводимость ( в отличие от той же стали). Также латунь меньше подвержена коррозийным процессам.

Чтобы обеспечить безопасное отключение и снятие счетчика (например, если его нужно проверить, или заменить), на этот счет используются колодки.
Крышки у таких коробок бывают черного цвета, либо бесцветные (прозрачные). Последний вариант является наиболее предпочтительным, так как позволяет взглянуть на схему подключения, и проверить состояние контактов, не открывая крышки.

Также коробка оснащена специальным винтом, имеющим сквозное отверстие. Он нужен для пломбировки. При этом, пломба снимается и устанавливается в одно время со счетчиком. Снятие и установка пломбы на ней происходит одновременно со счетчиком.

Для чего может использоваться?

Как уже было сказано выше, в основном КИП используют, если нужно подключить счетчик через ТТ.
Также такая испытательная коробка позволяет следующее:

• зашунтировать токовую цепь

• отключить токовую цепь

• отключить цепь по каждой конкретной фазе

• подключить трехфазный индукционный и электронный счетчик

• включить образцовый счетчик для проверки, не отключая нагрузку потребления.

Все это позволяет не снимать напряжение с электроустановки, когда идет замена счетчика. Также можно не отключать нагрузку потребителя, если нужно подключить образцовый счетчик с целью его проверки.

Далее мы рассмотрим подробнее, как происходит процесс подключения такой испытательной коробки.

Как произвести правильное подключение?

При установке и подключении испытательных блоков необходимо соблюдать строгий порядок, в соответствии с правилами ПЭУ. Там четко указано, что цепи учета электроэнергии нужно выводить на специально предназначенные для этого зажимы, либо вот на такие испытательные коробки.

В соответствии с правилами, подключение трехфазных индукционных или электрических счетчиков через испытательную коробку чрезвычайно важно. Как уже было сказано выше, это позволит не отключать нагрузку потребления, если необходимо включить образцовый счетчик для проверки. Также это поможет закоротить вторичную цепь трансформатора тока, либо отключить цепь напряжения (при том, на каждую фазу счетчика при его замене).

Будьте внимательны, все работы по: монтажу, демонтажу, подключению и отключению счетчиков и переходных испытательных коробок могут производиться только квалифицированными специалистами. Также эти люди должны иметь специальный допуск (для электроустановок, напряжение которых доходит до 1000 В).

При этом, стоит отметить, что в правилах устройства электроустановок нет конкретных схем по подключению. Но там есть строгие требования к такого рода схемам (в том числе, по возможному закорачиванию, пломбированию). Поэтому, эти требования также необходимо соблюдать.

Зачастую, благодаря установке приборов учета для потребителей, через трансформаторы тока (ТТ), стоимость электроснабжения удешевляется. Но при этом, повышается его надежность. Это связано с тем, что сила тока приборов учета, предназначенных для прямого включения, не высока. Но это ограничение снимается, если использовать трансформаторы тока.

Благодаря этому, непосредственно на том месте, где и происходит установка счетчика, можно будет: заменить и проверить схему присоединения, определиться с погрешностью в измерениях. И при этом нагрузочный ток будет оставаться в наличии, нет необходимости отключать потребителей.

Наиболее универсальным, распространенным способом подключения, который способен обеспечить безопасность обслуживания, является: подключение счетчиков через ТТ, при помощи переходной коробки для низковольтной сети (220В).

Здесь приведена возможная схема подключения.

Для того, чтобы «закоротить» токовую цепь, достаточно будет просто вкрутить винт в отверстие. Напомню, цепь учета нужно выводить на специально предназначенные для этого зажимы (выбрав отдельные сборки, или же секции из общего ряда). Когда зажимов нет, выбирается установка испытательного блока.

Отсоединять провода и кабель, когда включен образцовый счетчик, не требуется, если есть такие зажимы. Вторичная цепь трансформатора тока будет закорочена, а токовая цепь и цепь напряжения счетчика отключена.

После закорочения токовой цепи, можно будет снять перемычки. Если будет нужно отключить цепь напряжения по каждой из фаз, то достаточно сначала открутить винт, а потом уже снять конкретную необходимую перемычку. Пломбирование также не составит труда, сборки и коробки зажимов электросчетчиков имеют специально предназначенную для этого конструкцию.

• Для начала нужно закоротить токовую цепь трансформатора тока при помощи специальных винтов;

• Затем снять перемычки для отключения токовой цепи прежнего счетчика. Это делается для того, чтобы исключить его влияние на показатели образцового счетчика;

• Временно подключить к переходной коробке образцовый счетчик;

• Выкрутить винты, тем самым разомкнув цепь трансформатора.

Обратите внимание, цепь вторичных обмоток трансформатора тока обязательно должна быть заземлена и закорочена, а напряжение снято. Это делается для безопасности. Для этого используются специальные колодки. Использование таких колодок позволит безопасно отключить и снять электрический счетчик для дальнейшей проверки и замены.

Дополнительно, чтобы защитить общую шинку от замыкания, на корпусе коробки, с обратной стороны, имеется картонная прокладка. Стоит отметить, что использование таких переходных коробок происходит только, если счетчик включается через измерительные трансформаторы тока. Если счетчик имеет прямое включение, такую коробку никогда не используют.

С помощью такого устройства можно подключить прибор для снятия замеров, при этом не нарушая схемы.
В целом, переходная коробка является очень полезной вещью. С помощью нее можно проверить все прямо на месте, при этом не потребуется демонтаж. Также можно будет заменить счетчик с непрямым включением, при этом потребитель не будет обесточен. Это действительно удобно.

Схема подключения и разновидности испытательных коробок

При установке измерительных приборов в силовые цепи трехфазного питания особое внимание уделяется приведению контролируемых величин к виду, удобному для подключения к электросчетчику. При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ). При их наличии обслуживание и ремонт подключаемых к линии приборов учета существенно усложняется.

  1. Назначение и особенности ИКК
  2. Конструкция приспособления
  3. Типовые различия
  4. Монтаж устройства
  5. Пример подключения
  6. Нюансы использования

Назначение и особенности ИКК

Испытательная коробка для счетчика

В ПУЭ особо оговаривается требование, касающееся подключения счетчика к действующим электросетям в части его коммутации через приспособление, называемое испытательная коробка (ИКК). При ее использовании удается закоротить вторичную цепь измерительного трансформатора, что позволяет обесточивать питающие линии по каждой из подводимых к счетчику фаз.

Подключение трансформатора тока через испытательную коробку позволяет превратить процедуру замены и проверки прибора учета в совершенно безопасное занятие. Помимо этого, отключать нагрузку от питающей линии в данном случае не обязательно.

Испытательные коробки для счетчика электроэнергии особо востребованы в следующих ситуациях:

  • для шунтирования контрольных цепей;
  • если возникла потребность в их полном отключении;
  • при необходимости блокирования напряжения по каждой из фаз;
  • для подсоединения к контролируемой линии измерительного устройства (электросчетчика).

Потребность в коробках ИКК также объясняется тем, что существует особая группа потребителей, каждый из которых не допускается отключать от электросети даже на короткое время. С учетом того, что периодически возникает потребность в проведении работ со счетчиком, коробка клеммная испытательная ИКК существенно упрощает все операции. В этом случае нет нужды в обесточивании линии питания и установке на место измерительного прибора замещающего его шунта.

Конструкция приспособления

Типовые переходные коробки выпускаются в нескольких исполнениях, различающихся своим видом и формой. Чаще всего они имеют вид прямоугольной колодки с толстыми стенками, изготовленными из прочного и негорючего материала (карболита или пластика). В таком исполнении коробка напоминает подложку с размещенными на ней группами клемм, образующих так называемую «зажимную клеть».

Читайте также  Как подключить духовку и варочную панель к пятижильному кабелю

По ее краям делаются сквозные отверстия, используемые для крепления ИКК к стенкам распределительного щита. Ее соединительные контакты изготавливаются на основе латуни или оцинкованной стали (иногда для этого используется фосфористая бронза). Некоторые модели коробок комплектуются такими дополнительными элементами, как фланец или рычажок, упрощающий процесс монтажа.

Переходные контакты выполняются в виде подпружиненных пластин или винтовых фиксаторов, размещаемых на токопроводящих пластинах из латуни, жести или стали. Их применение объясняется устойчивостью этих материалов к коррозии и высокой проводимостью. Сверху колодка закрывается прозрачной крышкой из пластика, надежно фиксируемой на основании. При эксплуатации испытательного приспособления совместно с электросчетчиком его крышка также опечатывается. Для этого в ней предусмотрены сквозные ушки для навешивания пломбы или небольшое отверстие под контрольный винт (шуруп). Прозрачность защитного покрытия позволяет визуально контролировать расключение контактных групп.

Типовые различия

Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

  • колодки, устанавливаемые в цепях питания 380 Вольт;
  • те же изделия, но рассчитанные на 220 Вольт;
  • низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

  • назначение;
  • способ монтажа;
  • количество рядов на подложке;
  • число контактных групп в каждом из них;
  • тип фиксации и марка провода;
  • исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.

Испытательные коробки ИКК выпускаются большинством крупных производителей электротехнического оборудования, использующим при их изготовлении различные материалы. Этот факт подтверждается наличием у ряда изделий различных сертификатов качества.

Монтаж устройства

Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Пример подключения

Действия при снятии ПУ

Расключение реального прибора учета (ЦЭ6803 В100/10 Т1, например) посредством испытательной коробки осуществляется по заранее подготовленной схеме.

Согласно ПУЭ, все трехфазные счетчики должны подключаться через токовые преобразователи и совмещенную с ними переходную коробку.

При выборе трансформаторов удобнее воспользоваться изделием ТОП-0,66 с коэффициентом передачи тока 200/5. В качестве примера подключения рассмотрим коробку КИ 10 или же Б3179, выпускаемую МЭТЗ. Вес не превышает 0,6 кг, габариты – 68х220х33 мм. Последовательность расключения этих изделий:

  1. В рабочем щитке монтируется счетчик, а затем – сама испытательная коробка и трансформаторы тока.
  2. ТТ по каждой из фаз объединяются по схеме «звезда»; при этом общий вывод надежно заземляется.
  3. От него до корпуса коробки протягиваются провода сечением 1,5 мм².
  4. От счетчика также прокладываются три жилы (2,5 мм²).

Для удобства монтажа перед прокладкой все провода обязательно маркируются: на них указываются начала всех токовых фазных обмоток, а также общий вывод. При этом проводники от электросчетчика заводятся в коробку с верхней ее части, а затем поочередно расключаются в контактной группе. Она должна иметь большую площадь пластин, чем те же контакты, предназначенные для отводов от токовых трансформаторов (они располагаются с нижней стороны коробки).

Расключенная испытательная пластина закрывается сверху крышкой, после чего изделие готово к эксплуатации.

При необходимости проведения каких-либо операций с электрическим счетчиком для его снятия потребуется лишь удалить перемычки в ИКК. После этого цепь ее соединения с учетным прибором разрывается.

Нюансы использования

Испытательные коробки как конструкции простейшего типа не нуждаются в особом обслуживании, что не означает их абсолютной надежности. Согласно требованиям действующих нормативов, в процессе эксплуатации ИКК рекомендуется регулярно подтягивать контакты винтовых зажимов. В процессе эксплуатации проводники нагреваются и слегка деформируются, что вызывает ослабевание соединений.

К коробкам с контактами зажимного типа таких требований обычно не предъявляется. К тому же обращаться с ними намного удобнее, поскольку для отключения измерителя дополнительного инструмента не потребуется.

Процедуры, связанные с установкой, демонтажем, а также вскрытием и последующим за этим пломбированием коробки проводятся только квалифицированными специалистами.

Подключение испытательной коробки

Назначение испытательных коробок

п. 1.5.23 гласит: » Цепи учета следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования. «

Таким образом коробка испытательная переходная (КИП) применяется в случаях организации узла учета потребления электроэнергии с использованием счетчиков электроэнергии, подключенных через измерительные трансформаторы тока, что способствует повышению безопасности производства работ при проведении ТО и ТР.

Использование испытательной коробки позволяет выполнять некоторые необходимые при эксплуатации работы без отключения Потребителей:

  1. подключать в узел учета эталонное устройство учета;
  2. выполнить шунтирование токовых цепей;
  3. выполнить отключение токовых цепей;
  4. выполнить расключение фазных проводников на устройстве учета.

Пункт 1 выполняется при проверке устройств учета, а остальные — при их замене.

Конструкция и характеристики

Некоторые модели испытательных клеммных колодок (ИКК, так часто называют испытательные коробки) выпускаются с прозрачной верхней крышкой. Поскольку практически в 100% случаев коробки испытательные опломбируются, наличие прозрачной крышки позволяет осуществлять визуальный контроль состояния групп контактов. Крышка испытательной коробки крепится с помощью винта со сквозным отверстием для выполнения пломбировки.

Все клеммы испытательной коробки выполнены из латуни, поскольку латунь меньше подвержена коррозии и обеспечивает лучшую электрическую проводимость по сравнению со сталью.

Схема подключения испытательной коробки

Стандартная схема подключения трехфазных счетчиков электроэнергии к трансформаторам тока через испытательную коробку показана на рисунке ниже.

При подключении испытательных клеммных колодок следует учитывать, что сечение проводников для подключения токовых цепей должно быть не менее 2,5 мм 2 , а цепей напряжения — не менее 1,5 мм 2 .

Монтаж коробок испытательных

Довольно часто при обсуждении с Заказчиком работ по приведению щитов учета в надлежащее состояние выясняется, что проводники цепей напряжения и тока проложены абы как, без выполнения должной их маркировки, укладки и увязки, а в некоторых, хотя и достаточно редких, случаях — коробки испытательные и вовсе отсутствуют.

Совершенно естественно, что мы, как ответственный Исполнитель, призванный Заказчиком для минимизации его хлопот при эксплуатации электроустановки, настоятельно рекомендуем выполнить монтаж коробок испытательных переходных в соответствии с существующими на текущий момент Нормами и Правилами.

Стоимость монтажа КИП

Стоимость монтажа и подключения коробки испытательной сравнительно невелика, при этом все работы по подключению выполняются в строгом соответствии с нормативной документацией, что гарантирует беспроблемную сдачу узла учета инспектору Мосэнергосбыта.

Цена монтажа — от 1999 рублей за одну испытательную коробку.
Позвоните и убедитесь сами.

Цена услуги по монтажу и подключению испытательных клеммных коробок складывается из нескольких составляющих, среди которых:

  • стоимость самого оборудования (коробка, провода, наконечники, маркировочные материалы), закупочные расходы;
  • стоимость электромонтажных работ по демонтажу и монтажу испытательных коробок;
  • наценка за выполнение работ во внеурочное время, выходные или праздничные дни, стесненность условий.

При одновременном заказе монтажа от 10 штук предоставляются индивидуальные скидки и бонусы.

Использование испытательных коробок — это непременное условие для подключения потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
