Что нужно для проектирования пожарной сигнализации?

Допуск СРО на проектирование пожарной сигнализации. Особенности получения СРО на проектирование пожарной сигнализации. Стоимость СРО. Необходиимые документы

Что нужно для проектирования пожарной сигнализации?

Допуск СРО на проектирование пожарной сигнализации

Разрешительная документация
Нужно ли СРО для проектирования пожарной сигнализации ?
Стоимость членства в СРО ?
Требования к членам
Необходимые документы

Вступить в СРО на проектирование пожарной сигнализации

Разрешительная документация

Каждая проектная организация или индивидуальный проектировщик, рано или поздно, сталкивается с необходимостью получения допуска СРО по проектированию (получения членства в СРО проектировщиков). В каждой сфере деятельности существуют свои законодательные акты, которые регулируют механизм получения той или иной разрешительной документации. Если ваша деятельность связана с проектированием пожарной сигнализации, то вопрос о получении разрешительной документации, стоит для вас особенно остро (будь-то СРО на проектирование пожарной сигнализации или Лицензия МЧС). Выполнение работ по проектированию, монтажу, пусконаладочным работам Автоматической пожарной сигнализации (АПС) , систем оповещения и управления эвакуацией людей при пожаре (СОУЭ) , автоматических установок пожаротушения (АУПТ) требует получение специальной разрешительной документации. Давайте разберем этот вопрос подробнее, насколько лицензирование в данной сфере является добровольным или все же обязательным?

Прошло уже десять лет с момента введения института саморегулирования в России и за это время проведено две масштабные реформы. Последняя была в 2016 -2017 годах. Результатом ее стали правки, которые были внесены в Градостроительный кодекс РФ и другие нормативно-правовые акты. Одним из основных нововведений стала отмена видов работ по строительству, проектированию и инженерным изысканиям. До этого существовал список видов работ по проектированию, строительству и инженерным изысканиям, так называемый Приказ Минрегиона РФ от 30.12.2009 N 624 (ред. от 14.11.2011) “Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства”. В нем были перечислены все виды работ, для выполнения которых, необходимо было получить свидетельство СРО. На данный момент, этот перечень видов работ потерял свою актуальность, хотя и не был прямо отменен. С одной стороны, установленный перечень видов работ давал чёткое понимание – нужен вам допуск или нет. С другой стороны, не всегда можно было отыскать конкретно свой вид работ и из-за этого возникали некоторые сложности. Ранее, работы по проектированию пожарной сигнализации были отнесены к пункту 10 и частично к пункту 4.4. На сегодняшний день, вступая в СРО проектировщиков, компания или индивидуальный предприниматель может выполнять абсолютно все работы по подготовке проектной документации.

Вот перечень видов работ, которые касались проектирования:

Виды работ по подготовке проектной документации

  1. Работы по подготовке схемы планировочной организации земельного участка:
    1.1. Работы по подготовке генерального плана земельного участка
    1.2. Работы по подготовке схемы планировочной организации трассы линейного объекта
    1.3. Работы по подготовке схемы планировочной организации полосы отвода линейного сооружения
  2. Работы по подготовке архитектурных решений
  3. Работы по подготовке конструктивных решений
  4. Работы по подготовке сведений о внутреннем инженерном оборудовании, внутренних сетях инженерно-технического обеспечения, о перечне инженерно-технических мероприятий:
    4.1. Работы по подготовке проектов внутренних инженерных систем отопления, вентиляции, кондиционирования, противодымной вентиляции, теплоснабжения и холодоснабжения
    4.2. Работы по подготовке проектов внутренних инженерных систем водоснабжения и канализации
    4.3. Работы по подготовке проектов внутренних систем электроснабжения*
    4.4. Работы по подготовке проектов внутренних слаботочных систем*
    4.5. Работы по подготовке проектов внутренних диспетчеризации, автоматизации и управления инженерными системами
    4.6. Работы по подготовке проектов внутренних систем газоснабжения
  5. Работы по подготовке сведений о наружных сетях инженерно-технического обеспечения, о перечне инженерно-технических мероприятий:
    5.1. Работы по подготовке проектов наружных сетей теплоснабжения и их сооружений
    5.2. Работы по подготовке проектов наружных сетей водоснабжения и канализации и их сооружений
    5.3. Работы по подготовке проектов наружных сетей электроснабжения до 35 кВ включительно и их сооружений
    5.4. Работы по подготовке проектов наружных сетей электроснабжения не более 110 кВ включительно и их сооружений
    5.5. Работы по подготовке проектов наружных сетей электроснабжения 110 кВ и более и их сооружений
    5.6. Работы по подготовке проектов наружных сетей слаботочных систем
    5.7. Работы по подготовке проектов наружных сетей газоснабжения и их сооружений
  6. Работы по подготовке технологических решений:
    6.1. Работы по подготовке технологических решений жилых зданий и их комплексов
    6.2. Работы по подготовке технологических решений общественных зданий и сооружений и их комплексов
    6.3. Работы по подготовке технологических решений производственных зданий и сооружений и их комплексов
    6.4. Работы по подготовке технологических решений объектов транспортного назначения и их комплексов
    6.5. Работы по подготовке технологических решений гидротехнических сооружений и их комплексов
    6.6. Работы по подготовке технологических решений объектов сельскохозяйственного назначения и их комплексов
    6.7. Работы по подготовке технологических решений объектов специального назначения и их комплексов
    6.8. Работы по подготовке технологических решений объектов нефтегазового назначения и их комплексов
    6.9. Работы по подготовке технологических решений объектов сбора, обработки, хранения, переработки и утилизации отходов и их комплексов
    6.10. Работы по подготовке технологических решений объектов атомной энергетики и промышленности и их комплексов
    6.11. Работы по подготовке технологических решений объектов военной инфраструктуры и их комплексов
    6.12. Работы по подготовке технологических решений объектов очистных сооружений и их комплексов
    6.13. Работы по подготовке технологических решений объектов метрополитена и их комплексов
  7. Работы по разработке специальных разделов проектной документации:
    7.1. Инженерно-технические мероприятия по гражданской обороне
    7.2. Инженерно-технические мероприятия по предупреждению чрезвычайных ситуаций природного и техногенного характера
    7.3. Разработка декларации по промышленной безопасности опасных производственных объектов
    7.4. Разработка декларации безопасности гидротехнических сооружений
    7.5. Разработка обоснования радиационной и ядерной защиты
  8. Работы по подготовке проектов организации строительства, сносу и демонтажу зданий и сооружений, продлению срока эксплуатации и консервации*
  9. Работы по подготовке проектов мероприятий по охране окружающей среды
  10. Работы по подготовке проектов мероприятий по обеспечению пожарной безопасности
  11. Работы по подготовке проектов мероприятий по обеспечению доступа маломобильных групп населения

12. Работы по обследованию строительных конструкций зданий и сооружений

  • Работы по организации подготовки проектной документации, привлекаемым застройщиком или заказчиком на основании договора юридическим лицом или индивидуальным предпринимателем (генеральным проектировщиком)
  • * Данные виды и группы видов работ требуют получения свидетельства о допуске на виды работ, влияющие на безопасность объекта капитального строительства, в случае выполнения таких работ на объектах, указанных в статье 48.1 Градостроительного кодекса Российской Федерации.

    Лицензия МЧС на проектирование систем пожарной сигнализации

    В настоящее время лицензия МЧС на проектирование не требуется, однако в связи с пожарами, приняты меры по усилению контроля в области противопожарной безопасности. В том числе МЧС предложен возврат лицензий на проектирование.

    Лицензии МЧС на проектирование противопожарных систем ранее входили в общую лицензию МЧС на тушение пожаров. Профилактика пожаров, обучение ПТМ, и многие другие виды являлись также частью этой лицензии. К соискателям предъявлялись требования по специалистам и по материально-технической базе, и МЧС несло ответственность дальнейшую за проверку лицензиатов.

    Нужна ли лицензия МЧС на проектирование?

    Этим вопросом задаются специалисты уже более десяти лет. Проекты являются очень важной составляющей систем пожарной безопасности зданий и сооружений. Фактически один из главных этапов деятельности выполняется бесконтрольно, любыми желающими. Ответственность никто не несет. А так как дальнейший монтаж систем выполняется по проекту, эта проблема существенно влияет на безопасность.

    Лицензия МЧС на проектирование противопожарных систем отменена в мае 2007 года. Постановление Правительства отменило все сопутствующие виды работ, входящие в лицензию на тушение пожаров, в том числе и проектные работы.

    Как сейчас регулируется вопрос проектирования пожарной безопасности?

    Для понимания данного вопроса, прежде всего вам необходимо понять, что законодательство выделяет два жизненных цикла здания: строительство (до момента ввода в эксплуатацию, когда здание, строго говоря, зданием не является т.к. это еще объект строительства) и период эксплуатации здания после ввода в эксплуатацию.

    На этапе капитального строительства работы по проектированию пожарной сигнализации регулируются Градостроительным кодексом.

    В отношении объектов капитального строительства в настоящее время действует Приказ Минрегиона №624 от 23.06.2010 г., который содержит «Перечень видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства».

    Одним из пунктов раздела II. Данного приказа «Виды работ по подготовке проектной документации» является пункт 10 — Работы по подготовке проектов мероприятий по обеспечению пожарной безопасности.

    Виды работ, перечисленные в этом приказе разрешается выполнять только при наличии допуска саморегулируемой организации.

    Т.е. для проектирования пожарной сигнализации на строящихся зданиях необходимо вступить в СРО по проектированию и получить допуск.

    Когда лицензия МЧС не нужна

    При выполнении работ по проектированию пожарной сигнализации для уже введенных в эксплуатацию зданий ситуация следующая: По вопросам лицензируемых видов деятельности в настоящее время действует Федеральный закон «О лицензировании отдельных видов деятельности» от 04.05.2011 г. №99-ФЗ, где перечислены все виды деятельности, подлежащие лицензированию МЧС. Такого вида деятельности как проектирование систем охранно пожарной сигнализации в этом законе нет. Следовательно, лицензия на проектирование пожарной сигнализации не требуется. Не существует и других документов, предусматривающих получение каких либо разрешений на проектирование систем пожарной сигнализации.

    Т.е. для проектирования пожарной сигнализации на существующих (находящихся в эксплуатации) зданиях не требуется никаких лицензий и разрешений.

    Ранее, до 03.11.2011 г. действовал 128-ФЗ «О лицензировании отдельных видов деятельности» от 08.08.2001 г., в котором до 5.05.2007 г. лицензируемым видом деятельности была деятельность по предупреждению и тушению пожаров, в состав работ которой в соответствии с правилами лицензирования входила деятельность по предупреждению пожаров, в которой одним из пунктов была деятельность по проектированию.

    Данный закон отменен, лицензии на проектирование пожарной сигнализации, выданные сроком на 5 лет, закончили свое действие. Новые лицензии на проектирование систем ОПС не выдаются.

    На практике заказчики не разбираются во всех тонкостях, а просто требуют допуск проектного СРО для проектирования систем охранно пожарной сигнализации даже на объектах, сданных в эксплуатацию.

    Проектирование. Лицензия МЧС или допуски СРО?

    Нужна ли сегодня лицензия МЧС на проектирование пожарной сигнализации или организациям достаточно иметь допуски CРО на определенные виды работ? И какие разрешительные документы необходимы частному проектировщику, то есть «инженеру — фрилансеру», для осуществления им данной деятельности в установленных правовых полях?

    Давайте попробуем разобраться с этим вместе. Сначала мы предлагаем поговорить про лицензии МЧС на проектирование.

    С момента вступления в силу механизма технического регулирования (ФЗ от 22.07.2008 года №123-ФЗ «Технический регламент о требованиях пожарной безопасности»), с 28 апреля 2009 г. прекратилось лицензирование определенных видов деятельности, в число которых также входило проектирование установок пожарной сигнализации.

    То же самое произошло и с лицензиями Госстроя. В соответствии с ФЗ №136 от 19.07.2007 года «О внесении изменений в статьи 17 и 18 Федерального закона «О лицензировании отдельных видов деятельности» по вопросам лицензирования строительной деятельности» с 1 июля 2008 года прекращено лицензирование по проектированию зданий и сооружений.

    Читайте также  ТОП-10 вертикальных пылесосов 2017 года

    Допуск СРО вместо лицензий

    В дальнейшем, функции контроля и регуляции перешли к саморегулируемым организациям (СРО), которые стали выдавать своим членам свидетельства о допуске к определенным видам работ.

    Перечень таких работ был утвержден Приказом Минрегиона от 09.12.2008 г. №274 «Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства», где в пункте №8 значились работы по подготовке проектов мероприятий по обеспечению пожарной безопасности.

    Позднее данный приказ утратил силу в связи с выходом Приказа Минрегиона РФ от 30 декабря 2009 года №624 с одноименным названием, где работы по проектированию противопожарной защиты были включены в состав видов работ, указанных в пункте 10.

    В дальнейшем, законом от 22.07.2008 года №148-ФЗ «О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации», часть 4 статьи 48 Градостроительного кодекса была изменена и изложена следующей редакции:

    Виды работ по подготовке проектной документации, которые оказывают влияние на безопасность объектов капитального строительства, должны выполняться только индивидуальными предпринимателями или юридическими лицами, имеющими выданные саморегулируемой организацией свидетельства о допуске к таким видам работ. Иные виды работ по подготовке проектной документации могут выполняться любыми физическими или юридическими лицами

    То есть, начиная с середины 2008 года, организация или индивидуальный предприниматель могли легально осуществлять свою проектную деятельность без каких-либо разрешительных документов, правда лишь по некоторым, крайне незначительным видам работ.

    Для оказания услуг по разработке разделов противопожарной защиты, как впрочем и по разработке других решений, охваченных перечнем Приказа №624, организациям и ИП необходимо было иметь допуски СРО.

    Однако в 2017 году ситуация кардинально изменилась.

    Отмена допусков СРО

    Федеральный закон от 03.07.2016 г. №372 (ред. 28.12.2016) «О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации» в своей шестой статье постановил:

    С 1 июля 2017 года не допускается осуществление предпринимательской деятельности по выполнению инженерных изысканий, по осуществлению архитектурно-строительного проектирования, строительства, реконструкции, капитального ремонта объектов капитального строительства на основании выданного саморегулируемой организацией свидетельства о допуске к определенному виду или видам работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства.

    Соответственно, Градостроительный кодекс Российской Федерации, а в частности часть 4 статьи 48 теперь выглядит так:

    Работы по договорам о подготовке проектной документации, заключенным с застройщиком, техническим заказчиком, лицом, ответственным за эксплуатацию здания, сооружения, региональным оператором (далее также — договоры подряда на подготовку проектной документации), должны выполняться только индивидуальными предпринимателями или юридическими лицами, которые являются членами саморегулируемых организаций в области архитектурно-строительного проектирования, если иное не предусмотрено настоящей статьей. Выполнение работ по подготовке проектной документации по таким договорам обеспечивается специалистами по организации архитектурно-строительного проектирования (главными инженерами проектов, главными архитекторами проектов).

    Работы по договорам о подготовке проектной документации, заключенным с иными лицами, могут выполняться индивидуальными предпринимателями или юридическими лицами, не являющимися членами таких саморегулируемых организаций.

    То есть, допуски к работам упразднены, но проектные организации по-прежнему должны являться членами СРО. Исключением могут быть лишь унитарные предприятия, муниципальные и прочие государственные учреждения, а также юридические лица с госучастием, но только по некоторым типам контрактов.

    При этом субподрядчикам, то есть подрядчикам указанных выше организаций, вовсе не обязательно являться членами СРО, в соответствии с указаниями части 2 статьи 47, части 4 статьи 48, а также части 2 статьи 52 Градостроительного Кодекса РФ.

    Иными словами, если организация или ИП не работают напрямую с владельцами объектов, а также не играют на торгах и не являются в сделке «первыми руками», то теоретически членство в СРО для них в этом случае необязательно.

    Тогда, может быть, им нужна лицензия МЧС? Тем более что сейчас активно муссируется слух о скором возврате лицензий МЧС в связи с отменой допусков СРО?

    Слухи о возврате лицензий МЧС

    Эти слухи беспочвенны. Дело в том, что перечень всех видов деятельности, для ведения которых в РФ требуется наличие соответствующей лицензии, закреплен в ст. 12 Федерального закона от 04.05.2011 года №99-ФЗ «О лицензировании отдельных видов деятельности».

    Этот перечень является исчерпывающим, и в нем, в пункте 15 обозначена только лишь деятельность по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений.

    Кроме того, в настоящий момент действует Постановление Правительства РФ от 30.12.2011 года №1225 (в редакции 06.10.2017 г.) «О лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений», в котором вообще нет ни одного слова про проектирование.

    Правда это Постановление утрачивает силу с 01.01.2021 г. в связи с изданием ПП №1128 от 28.07.2020 г., и в нем, так же как и в его предшественнике, слово «проект» в тексте документа не встречается.

    Ну и напоследок стоит сказать о том, что указанную лицензию получить просто технически нереально, сейчас ведь МЧС такие лицензии не выдает, а кроме них это делать некому.

    МЧС лицензирует лишь деятельность по монтажу, техническому обслуживанию, ремонту средств обеспечения пожарной безопасности зданий и сооружений, а также деятельность по тушению пожаров в лесах, населенных пунктах, на производственных объектах и объектах инфраструктуры.

    Достаточно просто зайти на сайт МЧС, чтобы убедиться в этом самостоятельно — Главная/Деятельность/Государственные услуги/Лицензирование деятельности в области пожарной безопасности.

    Таким образом, деятельность по проектированию пожарной сигнализации не требует ни лицензии МЧС, ни обязательного во всех случаях членства в СРО.

    Значит ли всё вышесказанное, что теперь любое юридическое лицо, как впрочем и ИП, могут легально заниматься проектными работами для строительства, в том числе и проектированием автоматических установок пожарной сигнализации без каких-либо разрешительных документов?

    Проектирование без лицензий и СРО

    Осуществлять подготовку проектной документации по системе пожарной сигнализации можно и без указанных документов. Для этого юридическим лицам и ИП необходимо соответствовать минимум двум требованиям:

    • Юрлица или ИП работают на подряде (обязательное требование).
    Упомянутые лица могут и не иметь членства СРО, однако та организация, которая заключила договор непосредственно с заказчиком/застройщиком и взяла упомянутых лиц к себе на подряд, сама должна состоять в саморегулируемой организации.

    • Юрлица или ИП имеют нужные коды ОКВЭД (необязательное требование).
    Основной код ОКВЭД для деятельности в области архитектуры — 71.11, для деятельности, связанной с инженерно-техническим проектированием, управлением проектами строительства, выполнением строительного контроля и авторского надзора — 71.12.1.
    Однако, если у юрлица или ИП таких кодов не заявлено, то в соответствии со cтатьей 14.25 КоАП РФ за непредставление или представление недостоверных сведений им грозит лишь административный штраф от 5 000 до 10 000 рублей.
    Да и внести новые сведения в ЕГРЮЛ или ЕГРИП обычно не составляет никакого труда. При желании можно указать хоть весь существующий перечень, законодательно это не запрещено.

    Технически больше ничего не мешает созданной позачера организации, не имеющей ни офиса, ни телефона и не состоящей в СРО без малейших проблем браться за проектирование любых разделов на любых объектах, работа на которых не связана с необходимостью получения отраслевой лицензии, как, например, при работе на объектах атомной энергетики, работе с гостайной и т.п.

    Такая организация может вообще состоять из одного человека без среднего образования и при этом весьма далекого от проектирования, ведь требование иметь в штате минимум двух специалистов с высшим образованием соответствующего профиля накладывают только лишь квалификационные требования СРО.

    А каким критериям должно соответствовать физическое лицо (индивидуальный предприниматель, самозанятый фрилансер или просто частный проектировщик), чтобы осуществляемая им проектная деятельность не выходила за рамки закона?

    Фриланс для инженеров проектировщиков

    С индивидуальными предпринимателями уже всё более — менее понятно, между ними и юрлицами в этом плане нет вообще никакой разницы и ИП могут вести проектирование без допусков СРО на совершенно законных основаниях.

    А что с фрилансерами?

    Если фрилансер имеет статус самозанятого (плательщика НПД), то у него, в принципе, больше нет никаких препятствий для ведения самостоятельной проектной работы по договорам гражданско-правового характера как с частными лицами, так и с организациями.

    На данный момент не существует никакого официального списка разрешенных видов деятельности для самозанятых. В тексте закона ФЗ №422 от 27.11.2018 года указан лишь перечень лиц, которые не вправе применять специальный налоговый режим и проектировщики к ним не относятся.

    Поэтому для выполнения проектных работ, а также подработок и всяческих «халтур», самозанятому фрилансеру, занимающемуся инженерным проектированием не нужны никакие лицензии и допуски СРО. Фактически, такому самозанятому ничто не мешает выполнять такие же серьезные и объемные работы, какие выполняет маститый проектный институт.

    А вот для частного проектировщика, не оформившего самозанятость, здесь будет всего лишь одно ограничение, препятствующее его легальной работе в подобном формате. Я имею в виду механизм получения доходов, ведь незаконная предпринимательская деятельность это наказуемое деяние, караемое по статьям вплоть до уголовной.

    Безусловно, в большинстве случаев заказчик предпочтет работу с организацией, да и инженеров, готовых работать на себя не так уж и много, но эта проблема решаема, нужно лишь знать с какой стороны к ней подойти.

    Ну и напоследок стоит отметить, что наличие или отсутствие фамилии инженера из любой указанной категории физлиц в национальном реестре специалистов в области инженерных изысканий и архитектурно-строительного проектирования (НОПРИЗ), никак не влияет на возможность или невозможность осуществления им обозначенной выше предпринимательской деятельности.

    Проектирование пожарной сигнализации: правила, этапы, схемы, виды и монтаж

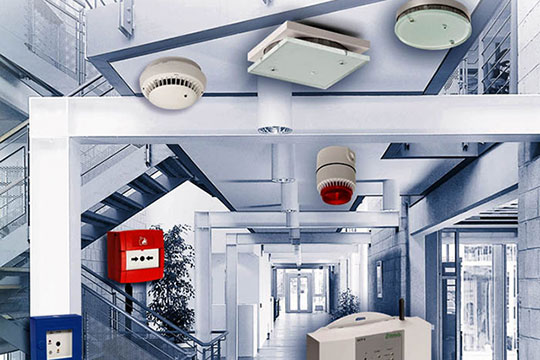

    Пожарная сигнализация является достаточно важной составляющей любого предприятия, без исключения. Для того чтобы правильно спроектировать систему, требуется огромное количество времени и сил, поскольку нужно детально продумать каждый шаг, без исключения. Нужно подобрать технические средства корректно, разработать алгоритм работы. Еще до начала проведения установки системы стоит отметить расстановку приборов и датчиков.

    Правила разработки проекта

    Проект разрабатывается в соответствии с тем фактом, что система является важным моментом относительно обеспечения безопасности объекта и сохранности имущества. Создание пожарной сигнализации — задача довольно сложная. Установка имеет достаточно серьезные требования. Именно поэтому устанавливать ее должны люди, обладающие опытом и хорошо разбирающиеся в технических особенностях оборудования.

    Пожарные проекты

    Проекты, как правило, состоят из смет, которые представляют информацию относительно комплексов, которые являются автоматизированными, а также из чертежных элементов.

    Архитектура и согласования

    Проект пожарной сигнализации должен обязательно учитывать особенности планировки помещения и общую площадь. Кроме того, нужно брать во внимание количество сотрудников и разновидности конструкций. Для разработки системы нужно учесть все самые важные факторы относительно планировки.

    Этапы проектирования пожарной сигнализации

    Поскольку разработка системы пожарной сигнализации требует комплексного подхода, обычно она включает в себя несколько основных этапов:

    1. Составление плана в соответствии с требованиями и пожеланиями клиента.
    2. Составление сметы.
    3. Разработка проекта.
    4. Согласование.
    5. Подписание соответствующей документации.
    Читайте также  Как установить щит учета на опоре, не нарушая правил

    Изучение объекта

    Во время изучения объекта проводится обследование здания. В этот момент как раз и подбираются основные технические решения относительно конкретного предприятия. Специалисты учитывают количество необходимых материалов, тип постройки, основной режим эксплуатации. Все это помогает создать корректные условия для создания качественного проекта. Та информация, которая собирается в этот период времени, является базовой относительно составления технического задания для проекта. Во время изучения объекта необходимы следующие данные:

    1. Тип здания.
    2. Наличие легковоспламеняющихся материалов на территории.
    3. Сколько этажей имеет здание.
    4. Свойства горения отделки.
    5. Уровень температуры помещения во время эксплуатации.
    6. Расстановка мебели и оборудования.

    Сбор информации

    Проектирование системы пожарной сигнализации представляет собой также и учет источников искусственного и естественного света для того, чтобы определить корректное расположение точек аварийного оборудования. В плане необходимо обозначить спецификацию и общий функционал СПБ. Дополнительно в этот список включается совместимость необходимых устройств с необходимой аппаратурой для контроля доступа.

    Составление задания

    Задание включает в себя несколько разных типов блокировки. В данном случае необходимо включить несколько дополнительных нюансов:

    1. Подготовка необходимых документов, которые обозначают типы установки и основные правила эксплуатации.
    2. Обеспечение специальных средств, которые состоят из установки и управления.

    Создавая план, необходимо оборудовать здание специальными средствами оповещения. Абсолютно все вопросы относительно подготовительного этапа и установки обязательно подтверждаются соответствующей документацией.

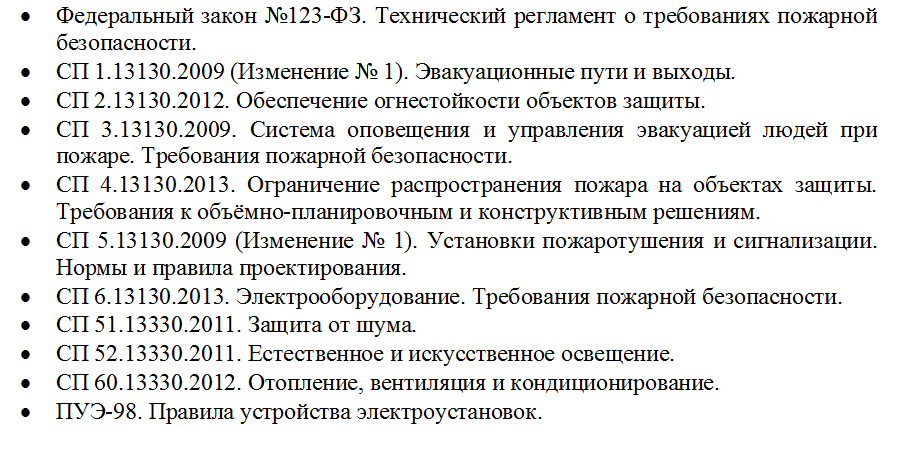

    Правовая документация

    Данный вид документации основывается непосредственно на условиях, которые обозначены в действующем законодательстве. Для того чтобы документация была оформлена корректно, необходимо обратиться непосредственно к сотрудникам монтажных организаций. Они имеют всю необходимую информацию. Параметры использования и общие правила эвакуации определены в соответствующем регламенте. Информация распределена согласно типу постройки.

    Проектная документация

    Подобный блок включает в себя следующую информацию:

    1. Раздел архитектурно-строительный.
    2. Раздел инженерно-технологический.

    В процессе проектирования системы автоматической пожарной сигнализации осуществляется эскиз плана сооружения. Он представляет собой совокупность задач и решений. Кроме того, должна быть разработана концепция системы тушения, эвакуации и сигнализации. Структура противопожарной системы должна быть также определена. В ней обычно указывается следующая информация:

    1. Конфигурация оборудования.
    2. Трассы сетевых кабелей.
    3. Размещение оборудования оповещения.

    Документы создаются с использованием текстовой основы и графических дополнений. Сюда включают:

    1. Конструкционные решения.
    2. Технические данные.
    3. Планировочные чертежи.

    Рабочая документация

    Данный блок должен быть использован организациями, которые являются подрядчиками в качестве руководства по осуществлению установки. В этот блок включают:

    1. Чертежи оборудования.
    2. Схемы подключения.
    3. План проводки.
    4. Крепление основных элементов системы.

    Кроме того, стоит включить затраты на проведение операций и смету. В рабочей документации, как правило, указывается объем действий подрядчика и просчитываются материалы относительно открытого и скрытого типа установки.

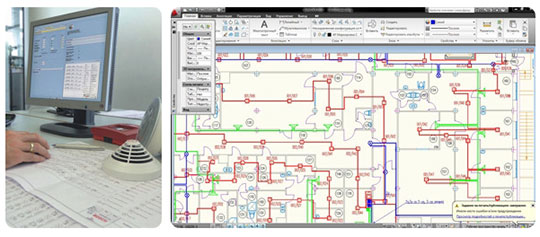

    Программное обеспечение для проектирования систем пожарной безопасности

    Для того чтобы создать эскизный план, необходимо использовать специализированное программное обеспечение. Оно осуществляет поддержку в процессе. При этом выполнение задач разного уровня существенно облегчается. Существуют компании, которые осуществляют реализацию моделирования продуктов в 2D и 3D-форматах. Использовать эти расчеты можно в исследовательской, архитектурной и кадастровой деятельностях. При этом программное обеспечение имеет несколько режимов: профессиональный и стандартный. Современные и уникальные последние разработки относительно компьютерных технологий могут абсолютно беспрепятственно облегчить труд человека. Программа предоставляет широкие возможности относительно конструирования и визуализации.

    Пожарная сигнализация является достаточно важной составляющей любого предприятия, без исключения. Для того чтобы правильно спроектировать систему, требуется огромное количество времени и сил, поскольку нужно детально продумать каждый шаг, без исключения. Нужно подобрать технические средства корректно, разработать алгоритм работы. Еще до начала проведения установки системы стоит отметить расстановку приборов и датчиков.

    Монтаж

    В настоящее время большинство собственников не хотят осуществлять затраты, однако все-таки приходится на это идти в соответствии с общими нормами безопасности. Информация о требованиях относительно производства монтажа описана в соответствующих нормативных документах. Установка осуществляется строго согласно требованиям и качественно. При этом абсолютно все требования относительно охраны труда должны быть соблюдены. Абсолютно все приборы должны согласовываться со спецификацией. Они должны иметь сертификаты относительно соответствия. Данный факт устанавливается еще до монтажа. Замена компонентов оборудования другого производителя не рекомендуется. Установку пожарной сигнализации осуществляют только те люди, которые имеют достаточный опыт работы и знания.

    Структурная схема

    План сетей пожарной сигнализации

    Данный план содержит места размещения извещателей, приборов и модулей.

    Схемы электрические подключений

    Подобная схема проектирования эффективных систем пожарной сигнализации представляет собой своеобразный документ, который содержит в себе информацию о связях различных составных элементов и дополнительных устройств. Они потребляют между собой энергию, которая определена некими правилами. Для установки разрабатывают специальную схему, под которой подразумевается принцип действия устройства и его составные части.

    Схемы

    Основным предназначением схемы является своевременное оказание помощи в установки приборов, обнаружении неисправности. Следующим этапом является понимание схемы и выяснение конкретного типа. Как правило, всего может быть несколько типов схем. Наиболее распространенным типами являются:

    1. Монтажные.
    2. Структурные.
    3. Общие.
    4. Подключения.

    Обычно тип схемы определяется посредством обозначений на конкретной схеме.

    Виды технического обслуживания АПС

    Техническое обслуживание представляет собой совокупность мероприятий, которые будут поддерживать состояние автоматической пожарной сигнализации. Современный уровень обслуживания предоставит возможность своевременно устранить какие-либо дефекты и исключить состояние неисправности во время пожара. Всего есть несколько типов обслуживания: внеплановое и плановое.

    Первое осуществляется посредством случайного срабатывания сигнализации. Кроме того, причин может быть несколько: воздействие каких-либо внешних факторов или поломку оборудования. Проведение внепланового обслуживания обязательно фиксируется. Внеплановая проверка происходит в следствие возникновения каких-либо жалоб относительно работы оборудования.

    Второе представляет собой процедуру, которая проводится один раз в месяц. Фиксация процесса осуществляется в специальном журнале. Обслуживание сигнализации проводится в качестве обязательной процедуры. После того как компания осуществляет процесс установки, она в обязательном порядке проводит детальное руководство относительно эксплуатации.

    Согласование электроснабжения

    Обычно с компанией, которая осуществляет обслуживание, подписывается договор на предоставление услуг. В то же время заказчик может обращаться к другой организации по мере необходимости. Главным условием является наличие лицензии МЧС у этой компании. Лицензию получают те компании, которые предоставляют гарантию относительно качества своей работы.

    Проектирование электрики

    Проектирование автоматической пожарной сигнализации относится к 1 категории электроприемников. При этом предусматривается наличие источника, который является резервным и обеспечивает работу систему в течение суток без использования внешнего источника электроснабжения.

    Проектирование электроснабжения

    Включение тревоги во время питания резервным образом должно осуществляться не меньше 3 часов. Кабели, который применяются для охранной сигнализации, как правило, прокладываются с помощью отдельных коробок. Они не размещаются возле электропроводки, напряжение которой составляет 60 В.

    Электромонтажные работы

    Осуществление электромонтажных работ осуществляется путем сборки и установки устройств, которые являются электротехническими. Организация и производство электромонтажных работ представляет собой соблюдение необходимых требований и использование необходимых документов.

    Инженерные сети

    Абсолютно все работы относительно технического согласования размещения автоматической пожарной сигнализации осуществляются по регламенту, который, в свою очередь, является нормативным. Во время проявления автоматического сигнала тревоги происходит активация системы удаления дыма и узлов вентиляции.

    Заключение

    Решение о размещении пожарной сигнализации является важным компонентом в обустройстве любого помещения. Для разработки проекта используется огромное количество факторов. Монтаж осуществляется исключительно с помощью опытных людей и в соответствии с предварительно-разработанным планом.

    Видео по теме

    Проектирование и монтаж пожарной сигнализации: состав, структура и правила установки

    На чтение: 5 минут Нет времени?

    Система пожарной сигнализации является неотъемлемой частью инженерных коммуникаций практически всех общественных, коммерческих и большинства жилых зданий и сооружений. Она может включать в себя элементы СОУЭ (система оповещения и управления эвакуацией), охранной сигнализации, управлять системами автоматического пожаротушения, дымоудаления, вентиляции и т.п. Естественно, что при такой высокой сложности оборудования и решаемых им задачах проектирование и монтаж пожарной сигнализации должны выполнять специализированные организации (с лицензией) в строгом соответствии с актуальными нормативными актами.

    Читайте в статье

    Нормативные акты, регулирующие проектирование и монтаж пожарной сигнализации

    Проектирование, установка и обслуживание автоматической пожарной сигнализация (АПС) и охранно-пожарной сигнализации (ОПС) регламентируется множеством государственных отраслевых и ведомственных нормативных актов.

    Из наиболее важных руководящих документов целесообразно отметить следующие:

    1. Государственные стандарты и законодательные акты: ГОСТ 26342-84 — перечень и основные характеристики технических средств АПС/ОПС; Федеральный закон РФ ФЗ-123 от 22 июля 2008 года — технический регламент на проектирование и установку ОПС.
    2. Проектирование пожарной сигнализации: НПБ 110-03 — для зданий и сооружений уже сданных в эксплуатацию до 1 мая 2009 года; СП 5.13130.2009 — для проектируемых, строящихся, проходящих капремонт или реконструкцию; ГОСТ 2.701-2008 — требования к проектной документации.
    3. Монтаж АПС: ГОСТ 26342-84 — типы, размеры и основные технические характеристики оборудования ОПС; НПБ 58-97 — требования к установке и испытанию адресных систем пожарной сигнализации; РД 78.145-93 — монтаж и приёмка работ АПС/ОПС.

    Охранно-пожарная сигнализация – состав и характеристики устройств

    ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

    1. Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
    2. Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
    3. Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

    Извещатели (датчики, детекторы)

    Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

    В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

    Для тревожной (охранной) сигнализации применяются следующие датчики:

    • магнитоконтактные (геркон) – контролируют открытие дверей и окон;
    • акустические – реагируют на звук разбитого стекла;
    • вибрационные – контролируют механическое воздействие на строительные конструкции;
    • движения – инфракрасные, ультразвуковые, СВЧ.

    В системах пожарной сигнализации используют:

    • дымовые;
    • тепловые;
    • пламени.

    ФОТО:upload.wikimedia.org Дымовой извещатель, используемый в системах пожарной сигнализации

    Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

    ПКП – приёмно-контрольный прибор

    Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

    • информационная ёмкость;
    • информативность.

    Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

    Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

    ФОТО: compel.ru Принципиальная схема приёмно-контрольного прибора пожарной сигнализации

    Огнестойкий кабель для шлейфов пожарной сигнализации

    Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

    Читайте также  Правила поведения при авиакатастрофе

    ФОТО: sector-sb.ru Маркировка, обозначающая степень горючести кабеля

    Подбор кабеля осуществляется по ряду параметров, описанных ниже.

    Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

    Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

    Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

    Важно! Испытание кабеля производят, подвергая его воздействию открытого пламени (700ºС) из газовой горелки на протяжении трёх часов.

    Этапы проектирования пожарной сигнализации

    Для проектирования автоматической пожарной сигнализации строящихся объектов, зданий и сооружений после реконструкции и капитального ремонта необходим специальный допуск саморегулирующейся строительной организации. Исключение составляют жилые частные дома и сооружения блокового типа не превышающие по высоте три этажа.

    Разработка проекта включает в себя ряд этапов.

    Предпроектный. Собирается вся необходимая информация, включая выезд специалиста на объект. Осуществляется предварительный выбор структуры, оборудования и других технических решений. При этом, рекомендуется отдавать предпочтение типовым проектам, как наиболее эффективным и детально разработанным. На их основании будет производиться дальнейший расчёт количества элементов и схемы их расположение с учётом специфики использования сооружения, эксплуатационных показателей строительных конструкций и назначения помещений. Также на этом этапе принимается решение о типе контроля и управления: внешняя диспетчеризация, внутренний пожарный пост, единый автоматический пульт и т.п.

    ФОТО: markevich.by Пример сметы на установку пожарной GSM-сигнализации для дачи

    Подготовка техзадания (ТЗ). На основании собранной информации подрядчик (проектная организация) и заказчик совместно составляют, согласовывают и утверждают техническое задание. ТЗ является юридическим документом, регламентирующим проектирование. В нём указывается тип пожарной сигнализации и её основные технические характеристики, включая режимы функционирования, особенности эксплуатации и возможность интеграции с другими инженерными коммуникациями объекта.

    Проектирование. При разработке проектной документации создаётся два основных раздела:

    1. Текстовый – проектно-сметная документация, где осуществляется расчёт количества элементов, стоимость оборудования и выполнения работ и т.п.
    2. Графический – поэтажная план-схема расположения компонентов: пожарных извещателей и оповещателей, кабельных линий питания и информационных шлейфов, ПКП.

    Составление и выдача монтажных схем, в соответствии с которыми будут осуществляться монтажно-наладочные работы. Рабочая документация должна содержать:

    • чертежи всех устройств со схемами подключения;
    • кабельный журнал с указанием месторасположения и длины всех шлейфов;
    • схемы расположения извещателей в каждом помещении.

    ФОТО: hamzin.com Рабочая схема монтажа пожарных извещателей

    Установка пожарной сигнализации

    Монтаж пожарной сигнализации выполняются в строгом соответствии с перечисленными ранее нормативами, а также ПОЭ (правила устройства электроустановок), в частности раздела слаботочных сетей. Условно, выполняемые работы можно разделить на несколько направлений:

    • прокладку кабелей;
    • установку периферийного оборудования: извещатели, оповещатели и т.п.;
    • установку приёмно-контрольного прибора;
    • подключение шлейфов;
    • настройку и тестирование системы.

    Рассмотрим правила выполнения работ по каждому из перечисленных пунктов более подробно.

    ФОТО: nord-camping.ru Схема перекрытия зон контроля точечных и линейных дымовых пожарных извещателей

    Правила прокладки кабелей для пожарной сигнализации

    Помимо требований, предъявляемых к огнестойкости кабельной продукции, существуют правила, которых следует придерживаться при выполнении монтажных работ:

    • запрещено наращивание информационных кабелей в пределах одного шлейфа;
    • как при внешнем, так и при внутреннем способе прокладки (под потолком, в подполе или внутри стены) кабель должен располагаться в металлическом гофре;
    • при воздушном способе прокладки, чтобы предотвратить провисание, обязательно используется стальной трос в качестве несущего основания, так как огнестойкие кабели имеют значительный вес;
    • рекомендуется использование медных кабелей с монолитным сердечником. При применении многожильных медных проводов, диаметр каждой жилы должен составлять не менее 0,5 мм;
    • припуск под термоусадку должен составлять не менее 10%;
    • информационный кабель необходимо размещать не ближе 0,5 м от силовых электросетей, для предотвращения возникновения внешних паразитарных наводок, которые могут привести к ложному срабатыванию;
    • при использовании металлических экранированных коробов, размещать в них информационные кабеля системы пожарной сигнализации можно только при наличии внутренних перегородок.

    На фото ниже показаны способы защищённой прокладки кабелей для систем пожарной сигнализации и автоматического пожаротушения.

    Проектирование пожарной сигнализации: для чего оно нужно и кто может проводить

    Всем привет, друзья! С вами Владимир Раичев, решил предложить вам очередную тему для обсуждения. Дело в том, что у меня на объекте отсутствует исполнительная документация на системы АПС и это ужасно. Нужно сделать, думаю, что к Новому году постараюсь выбить на это дело денежки у руководителя.

    Исполнительная документация, как правило, рождается из проектной. Поэтому вот решил для себя более подробно ознакомиться с этой темой. А заодно и с вами поделиться добытой информацией.

    Одним из важных документов на любом предприятии является «Проект пожарной сигнализации и систем оповещения людей о пожаре в помещениях» (далее – «Проект АПС»). На его основании производится монтаж технических средств АПС, а также производится планирование и расчёт технического обслуживания. В этой статье будут раскрыты основные особенности процесса под названием проектирование пожарной сигнализации.

    Первый шаг при написании «Проекта АПС»

    В любой работе, связанной с пожарной безопасностью ключевым моментом является соблюдения определённых предписаний, утверждённых законодательными органами власти страны.

    Какие же существуют нормы проектирования АПС?

    Основными нормативами, регламентирующими состав и принципы создания систем АУПС в защищаемых помещениях, являются:

    Стоит отметить, что для каждой категории зданий (административно-бытовые, складские, производственные корпуса) имеются свои своды правил, дополняющие уже перечисленные выше.

    Непосредственные требования к оформлению и наполнению проекта выставляют следующие нормативные документы:

    С чего же начинается написание «Проекта АПС»?

    Любая проектная работа начинается со сбора исходных данных. В случае с АУПС ключевыми вопросами при обследовании объекта являются:

    1. Объёмно-планировочные решения (наличие колонн, балок, толщина стен, покрытий и перекрытий);
    2. Декоративно-отделочные материалы стен, полов, потолков;
    3. Функциональное предназначение защищаемых помещений, особенности происходящих в помещении процессов;
    4. Количество рабочих мест (в некоторых случаях).

    Эти исходные данные должна предоставлять организация-заказчик. В противном случае проектная организация должна будет произвести обследование объекта, что отразится на стоимости работ по разработке проекта.

    Какова стоимость проектирования ПС?

    Тот самый вопрос, ради которого Вы и звоните в проектно-монтажный комплекс. Для этого рассчитывается смета на проектирование, определяющая стоимость каждого типа работ. Стоит отметить, что на неё не влияет количество защищаемых помещений, составляющих объект.

    Тогда что увеличивает стоимость проекта?

    Во-первых, общая площадь помещений и площади фальшполов и (или) фальшпотолков в этих помещениях, под которые пишется проект. Во-вторых, особенности аппаратуры, предполагаемой «Техническим заданием на проектирование» (далее – ТЗ). В-третьих, усложняющие особенности помещений (например, принадлежность их к объектам специального назначения или исторической или культурной ценности). В-четвёртых, взаимодействие с имеющимися на объекте технологическими установками.

    Стоит отметить, что некоторые организации могут рассчитывать стоимости проектных работ не по специализированным сборникам расценок, а запрашивая определённый процент от сметы на монтаж оборудования (в том случае, если договор с данными организациями заключается и на создание проекта, и на монтаж сигнализации).

    Кто может заниматься проектированием АУПС?

    Проектирование систем пожарной безопасности в целом (и сигнализационной составляющей в частности) является типом работ, предполагающем лицензирование компании-исполнителя (только сейчас это не лицензия МЧС, а членство в СРО). Допуск СРО – тот самый документ, который подтверждает право организации заниматься изыскательскими работами в плане проектирования АУПС и других связанных с ней систем.

    Состав проектной документации

    Казалось бы, что проектная документация должна быть всегда одинаковой по составу, но даже здесь имеются определённого рода вариации состава документов. Чаще всего проектные организации предлагают два вида документов – рабочий проект (РП) или рабочую документацию (РД).

    В чём же заключается принципиальное отличие между этими двумя понятиями?

    Секрет кроется в пояснительной записке. Рабочая документация содержит лишь краткое описание объекта и принятых решений (или же не имеет пояснительной части вовсе).

    Сразу напрашивается следующий вопрос – какие же документы составляют в совокупности РП? Ниже будет приведён список-содержание наиболее часто встречающихся в составе РП документов.

    1. Лицензии проектной организации.
    2. Техническое задание на проектирование.
    3. Исходные данные на проектирование.
    4. Пояснительная записка.
    5. Основной комплект чертежей.
      1. Условные обозначения.
      2. Расположение технических средств АПС (поэтажные планы).
      3. Функциональная схема подключения технических средств.
      4. Особенности монтажа извещателей (опциональный чертёж).
    6. Задания организации-Заказчику.
    7. Спецификация оборудования.
    8. Сертификаты к использованному оборудованию.

    Ключевые особенности пояснительной записки

    Пояснительная записка (далее – ПЗ) – часть РП, в которой происходит обоснование принятых проектных решений на основе выданных организацией-заказчиком исходных данных. В ПЗ можно выделить следующие ключевые разделы:

    • описание защищаемого АПС объекта;
    • обоснование принятых технических решений;
    • расчёт питания АУПС.

    Почему именно они являются ключевыми?

    В зависимости от типа объекта, его функционального назначения и архитектурных особенностей нормативные документы могут варьировать состав технических средств АПС. К примеру, в рамках отделочных особенностей монастырей и храмов невозможно использование проводных извещателей в молельных залах с фресочной росписью на стенах.

    Чем важно обоснование принятых технических решений? На основе спецификации оборудования к «Проекту АПС» монтажные организации будут составлять сметную документацию на монтаж АПС. И ориентируясь именно на обоснование техрешений, специалисты этой компании смогут подобрать подходящие аналоги оборудования в случае их исчезновения с рынка.

    Расчёт питания АУПС важен для правильного выбора резервного источника питания – согласно нормативам АУПС должна работать в течении 24 часов автономного режима и 3 часов в состоянии «Пожар». Так же расчёт питания позволяет узнать максимальное токопотребление всей системы, что влияет на возможную необходимость использовать дополнительные резервные источники питания.

    Зачем нужны сертификаты на оборудование?

    В случае отсутствия у технических средств сертификата, удостоверяющего пожарную безопасность прибора и (или) извещателя, данное оборудование не может быть использовано в АУПС.

    А в этом видео производится обзор проектной документации на примере многоквартирного дома:

    Ну что же, друзья, думаю, что мне удалось максимально подробно рассмотреть вопрос проектирования АПС. Для себя же я уяснил, какие разделы желательно иметь в исполнительной документации. А я с вами ненадолго прощаюсь, подписывайтесь на новости блога, делитесь интересными статьями в социальных сетях, до новых встреч, пока-пока.

    Понравилась статья?
    Поделись с друзьями в соцсетях:

    admingkrosenergo/ автор статьи
    Понравилась статья? Поделиться с друзьями:
    Gk-Rosenergo.ru
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
