Как разобрать трубку домофона?

Схема трубки домофона является несложной. Какие причины того, что домофон не открывает дверь? Как проверить, почему не работает трубка домофона в квартире? Какое устройство трубки? В каких случаях требуется ремонт?

Как разобрать трубку домофона?

Устройство и ремонт трубки домофона

  1. Устройство
  2. Возможные поломки
  3. Тонкости осуществления ремонта
  4. Рекомендации по эксплуатации

Контролирующая и управляющая допуском персонала на предприятия и жильцов в их квартиры аппаратура прочно завоевала свою популярность ещё в конце прошлого века. Сегодня никого не удивишь ни электронным замком, ни видеодомофоном. В этой статье речь пойдёт про обычную переговорно-пропускную аппаратуру, то есть про аудиодомофон, который (для пользователя) состоит просто из переговорной трубки, находящейся в квартире.

Устройство

Не секрет, что многим приходилось сталкиваться с проблемами эксплуатации таких девайсов, когда необходимо открыть дверь подъезда из квартиры либо просто ответить на вызов, а домофон не работает. В этом случае требуется ремонт аппарата. Как показывает практика, в этом случае выбор делается из следующих альтернатив:

  • вызов специалиста – этот вариант подходит, если сбой произошел вне квартиры (отсутствует звонок, домофон не отвечает на вызов, сигнал проходит не в ту квартиру и так далее);
  • самостоятельное устранение неисправности (дефект собственно трубки домофона).

Для понимания причины отказа аппарата необходимо знать, как он устроен:

  • аппарат имеет трубку, связанную с панелью вызова с кнопками набора у подъездной двери;
  • вызов от подъезда проходит к трубке через общее (на весь подъезд) управляющее устройство, замок и коммутатор.

Вот приблизительная схема одной из самых распространённых на сегодняшний день домофонных систем Vizit. В систему входят следующие основные узлы:

  • модуль вызова жильцов конкретной квартиры, что расположен на дверях подъезда;
  • абонентское устройство (трубка, держатель с кнопкой и регулятором громкости вызова), что позволяет отвечать на вызов и дистанционно открывать дверь подъезда.

Возможные поломки

Следует перечислить самые распространенные факторы, служащие причиной поломки домофона. Они зависят и от сложности устройства (видеодомофоны ломаются чаще обычных), и от неисправности в линиях (оборваны провода) и так далее. Вообще, поломки можно разделить на механические и электромеханические.

Механические

К механическим поломкам в основном относят поломки пластикового корпуса домофонной трубки. Его работоспособность рассчитана на длительное функционирование, а вот надёжность её держателя зачастую не выдерживает критики.

Почти все модели домофонных трубок со временем становятся слабым местом – этот «крючочек» обламывают под своим весом либо при неосторожном использовании. Он в разных моделях используется по-разному – иногда выполняя чистую функцию держателя, иногда в его конструкцию включают разъём, который соединяет контакты при поднятии трубки и включающий переговорную цепь.

Если поломка произошла именно с ним, решается проблема при помощи паяльника следующим образом:

  • нужно просто расплавить отломавшуюся часть и вернуть его на прежнее место;
  • если же домофонная трубка выключается механически (язычок размыкает контакты, когда на него вешают трубку), а не при помощи герконового микровыключателя, необходимо обратить внимание на то, чтобы не «запаять» до состояния, когда появится другая проблема — нарушения/замыкания контактов этой самой механики, чтобы переключатель не остался «постоянно выключенным» или «постоянно включенным»;
  • то же самое относится и к ситуации, когда разрушается какая-то из внутренних пластиковых опор/держателей для внутренних деталей; вероятность того, что опора оторвалась или сломалась, довольно невелика, так как в основном механическим нагрузкам подвержены лишь держатель и кнопка открытия подъездных дверей.

Электромеханические

Электромеханические неполадки могут быть нескольких видов.

  • Не срабатывает замок подъездной двери при использовании персонального ключа. Если сам ключ не требует замены, необходимо проверить, намагничивается ли само соединение электрозамка, так как иногда, даже если разорвана цепь, остаточное намагничивание продолжает препятствовать открыванию двери. Это легко проверить, если под рукой есть другой ключ. Как правило, сразу несколько электронных ключей не могут сломаться в один и тот же момент. Если двери не открываются и другим ключом, электрозамок нужно обесточить, чтобы он размагнитился. Обычно тумблер отключения замка домофона выводится на электрощите первого этажа, но есть и другой способ – на дверную магнитную пластинку клеят полоску липкой ленты.
  • Невозможно нажать кнопку цифрового домофона. Такая проблема может возникнуть в подъезде высотного дома – слишком частые нажатия. Такие системы обладают высокой чувствительностью, поскольку используется схема пресекающихся световых лучей. Решают такую ситуацию при помощи диспетчера – он передаёт сигнал нужному абоненту, а сняв трубку тот не отвечает (если это происходит, экран панели высвечивает «Е» либо «Err»). Помочь можно тщательной физической очисткой кнопок. Если попытка неудачна – с высокой вероятностью можно сказать, что имеет место поломка процессора. Здесь уже придётся вызывать специалиста для его ремонта.
  • Невозможен ответ с трубки при получении вызова от подъезда. В этом случае вышла из строя сама трубка (выход из строя либо микропереключателя, либо магнитного геркона) и её придётся менять.
  • Если всё же слышно абонента внизу, но не получается открыть дверь – неисправна кнопка трубки. Помочь может простая очистка контактов кнопки. Если сигналы с трубки домофона проходят по причине помех и перебоев сетей коммуникаций или неисправного контроллера, потребуется вмешательство специалистов.
  • Когда в трубке пропадает звук, она фонит (слышен треск, шум), плохо слышно либо существует наличие какой-то сильной помехи, необходимо искать их в проводах, а именно:
    • слабая фиксация клемм (абонент сам вытягивает их из гнёзд, натягивая кабель домофона);
    • полная тишина в трубке говорит о нарушении общесетевых коммуникаций;
    • полезно обратить внимание на положение звукорегулятора (он может стоять в позиции Mute).
  • Для срабатывания открывающей кнопки подъездных дверей приходится несколько раз её нажимать. Если взглянуть на схему домофона, можно увидеть, что открывание двери регулируется микропереключателем, расположенным ниже кнопки и соединяющейся с ней посредством контактов.

Если кнопка находится в нажатом состоянии – это является признаком того, что он неисправен, может являться легкое шуршание/потрескивание динамика, когда кнопку нажали.

Трубка является важной частью переговорной системы. Поскольку ею довольно активно пользуются, то и выходит из строя она чаще, чем другие компоненты системы домофона. Разумеется, самый простой выход из положения – это замена трубки, но есть неисправности/поломки вполне устранимы самостоятельно, для этого не придётся тратить финансы. Если невозможно дозвониться в какую-то одну квартиру, скорее всего, проблемой является трубка, а именно:

  • проблема в кнопке открывания подъездных дверей;
  • проблема в динамике трубки (абонента неслышно);
  • порван кабель (перетёрся от частого употребления).

Как выполнить ремонт трубки домофона своими руками

Системы контроля и управления допуска людей в жилые дома уже сравнительно давно пользуются популярностью у населения. За это время многие владельцы квартир хоть раз, но столкнулись с проблемами сбоев этого оборудования при открытии двери.

В статье о работе домофонной системы мы разобрали принципы конструкций переговорно-пропускного устройства. Теперь можно перейти к более интересной и важной практической части этого вопроса: самостоятельному ремонту трубки домофона своими руками.

Зачастую его может решить вызов мастера на дом, когда проблема вызвана сбоем работы оборудования домофонной системы подъезда:

  • нет звонка от домофона в квартире;
  • оборудование не реагирует на сигналы вызывного устройства;
  • идет вызов не того абонента;
  • и другие подобные дефекты.

Но есть и другой тип поломок, на котором мы остановимся подробнее — неисправности в самой трубке домофона.

  • Принципиальная электрическая схема;
  • Причины поломок и способы устранения;
    • Механические поломки;
    • Электро-механические поломки;
      • Не срабатывает кнопка открытия двери;
      • При нажатии кнопки открытия двери идет сброс;
      • При поднятии трубки идет сброс вызова;
      • При наборе номера абонента сразу идет сброс;
      • Плохая слышимость при разговоре;
    • Заключительные рекомендации.

Каждый производитель домофонных трубок, работающих на координатно-матричных линиях связи (Cyfral, Eltis, Vizit или любой другой) выделяет свою продукцию дизайном и функциональными возможностями.

В простейшем случае абонентская трубка может иметь лишь кнопку удаленного открытия электронного замка на двери с переговорным устройством. В зависимости от модели, она модернизируется добавлением:

  • светодиодной индикации;
  • регулировкой тональности и (или) громкости сигнала вызова;
  • кнопкой выключения звука;
  • возможностью подключения второй трубки.

По устройству и принципу работы все модели абонентских домофонных трубок очень похожи. Поэтому описывать неисправности будем на примере абонентской трубки Цифрал КЛ-2.

Принципиальная электрическая схема

Если разобрать трубку домофона, то можно увидеть, что ее «начинка» довольно проста: небольшая электронная плата, кнопка, немного проводов, геркон, микрофон, динамик… и много свободного места.

Принципиальная электрическая схема домофонной трубки «Цифрал КЛ-2» приведена на картинке.

В ней уже выделены цветовым пятном места часто встречающихся повреждений — контакты:

  • переключателя;
  • геркона;
  • кнопки.

Рассмотрим возможные поломки внутри трубки.

Причины поломок и способы устранения

Обычно все дефекты сводятся к:

  1. механическому повреждению корпуса базы или трубки;
  2. выходу из строя элементов электрической схемы.

Механические поломки

Домофонная трубка имеет пластиковый корпус, рассчитанный на длительную работу. Но, практически во всех моделях есть одно слабое место — ее держатель. Правда, в одних устройствах он выполняет только функцию «крючка» для удерживания ее веса на базе, а в других — установлен дополнительный язычок, включающий переговорную цепь.

Во всех случаях нас выручит паяльник. При его помощи необходимо разогреть отломавшийся кусок пластика и «припаять» его на место повреждения корпуса.

Когда включение домофонной трубки завязано на механику язычка, а не на герконовый микровыключатель, придется подпаивать пластмассу внимательнее, чтобы не создать дополнительно поломку — нарушить эту самую механику. Иначе схема может оказаться либо постоянно выключенной, либо наоборот, включенной и не сможет работать в штатном режиме.

Для выполнения этой операции не требуется определенных специфических знаний, достаточно просто уметь работать с паяльником.

Таким же образом можно подпаять пластиковые части внутри трубки, удерживающие внутренние детали, если в этом возникнет необходимость.

Но это маловероятно — в процессе работы механическому воздействию подвергается только держатель-язычок и кнопка открытия двери домофона.

Электро-механические поломки

Не срабатывает кнопка открытия двери

Когда нам звонят в домофон, то идет вызов, и мы поднимаем трубку, уточняем, кто к нам пришел, нажимаем кнопку открытия двери, но… дверь не открывается (или не всегда работает с первого раза).

Читайте также  Правила безопасности при пользовании электрическими приборами

Здесь, скорее всего, будет виноват микровыключатель SB1, находящийся под кнопкой.

Чтобы устранить неисправность, первым делом снимаем крышку домофона и внимательно осматриваем место крепления кнопки — «микрика»:

  • если он установлен отдельно от платы, то стоит проверить надежность пайки проводов к его контактам — вдруг просто-напросто возникла поломка провода у его ножки;
  • когда же он надежно припаян к печатной плате, то высока вероятность поломки самого выключателя.

Чтобы убедиться, что виноват именно микровыключатель, можно на его место временно подпаять провода подлиннее с любым заведомо рабочим выключателем, оказавшимся под рукой или вообще без него. Главное, чтобы на время проверки ими можно было сымитировать работу кнопки — замкнуть и разомкнуть цепь открытия двери.

Ремонт сводится к припаиванию отсоединившегося провода либо замене тактовой кнопки, купить которую можно в любом магазине радиодеталей.

При нажатии кнопки открытия двери идет сброс

Во время предоставления доступа посетителю путем нажатия соответствующей кнопки на трубке вместо открытия происходит сбрасывание вызова от абонента, а дверь остается закрытой. При такой неисправности следует проверить целостность проводов и качество их пайки возле динамика.

Если визуально заметили отпаявшийся провод, следует припаять его на место. Полярность подключения проводов в этом случае имеет значение.

В редких ситуациях проблему может вызвать обрыв либо поломка провода в катушке динамика. Но эту неисправность визуально не определить — придется прозванивать цепь тестером или мультиметром.

Некоторые модели, в том числе и наша Цифрал КЛ-2, оснащены выключателем динамика, который позволяет отключать звуковой сигнал при вызове. Это может быть полезно, если вы не желаете, чтобы вас побеспокоил ошибившийся номером поздний гость, либо разбудили уснувшего днем маленького ребенка.

Так вот, износившиеся или загрязненные контакты кнопки этого выключателя тоже могут сказаться на сбросе связи вместо открытия двери, быть причиной этой поломки.

При поднятии трубки идет сброс вызова

В штатном режиме вызов сбрасывается, когда мы кладем трубку на базу без нажатия на кнопку открытия замка двери. Соответственно, за сброс (отключение цепи) отвечает переключатель: либо герконовый, либо, находящийся под держателем-язычком. Все зависит от модели трубки.

Наиболее надежный способ решения этой поломки — замена вышедшего из строя переключателя.

При наборе номера абонента сразу идет сброс

Указанная причина может появиться сразу после установки домофонной трубки в квартире, если перепутана полярность при подключении проводов.

Часто в качестве магистрального провода, заводящегося в квартиру выступает обычная телефонная «лапша», в которой оба конца никак не отличаются друг от друга.

В месте подключения базы к магистрали обычно стоит маркировка плюса и минуса, а вот провод лучше пометить самостоятельно.

Если не соблюдать полярность, то сразу после набора номера вместо звука вызова абонента пойдет сброс. Соответственно, никто из гостей из-за возникшей поломки домофона не сможет подать звуковой сигнал вызова на вашу трубку.

Плохая слышимость при разговоре

Здесь стоит обратить внимание на динамик и микрофон, находящиеся в домофонной трубке. Возможно, именно они являются причиной плохой слышимости.

Внутри трубки на печатной плате может находиться подстроечный резистор (в модели Цифрал КЛ-2 он отсутствует), напрямую связанный с регулировкой баланса микрофона и динамика. Только не стоит сразу использовать его для настройки. Лучше запомните начальное положение ползунка, а потом прокрутите его в одну и в другую сторону пару раз. После этой операции верните его в начальное состояние.

Это позволит восстановить надежный контакт на резисторе и, возможно, устранит плохую слышимость на трубке.

Радиолюбители могут также заменить конденсаторы, находящиеся на плате рядом с подстроечным резистором.

Заключительные рекомендации в видеоролике

Вот мы и разобрали все основные неисправности домофонной трубки для открытия двери, которые можно устранить самостоятельно.

Если у вас есть трубка от старого и ненужного телефона с обыкновенной батарейкой, то за пять минут можете своими руками собрать переговорное устройство или домофон.

Владелец видеоролика All about everything доступно показывает этот процесс в своем видео.

Если у вас остались вопросы по ремонту телефонной трубки своими руками, то можете задать их в комментариях. А сейчас вам удобно поделиться статьей с друзьями в соц сетях.

Устройство домофона УКП-8SM, небольшой ремонт и подгонка

Дорогие читатели, в этой статье я расскажу об устройстве домофона УКП-8SM, а заодно о небольшом его ремонте.

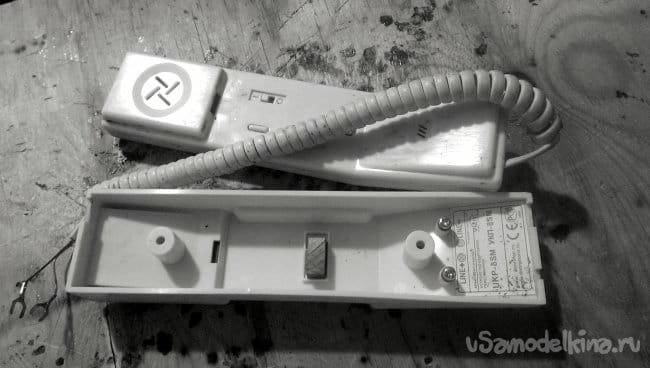

Снимаем трубку домофона с базы, и видим, что в неё изнутри вклеен магнит. Ну, раз в базе магнит, значит, в трубке — либо геркон, либо датчик Холла. Позже разберём — увидим.

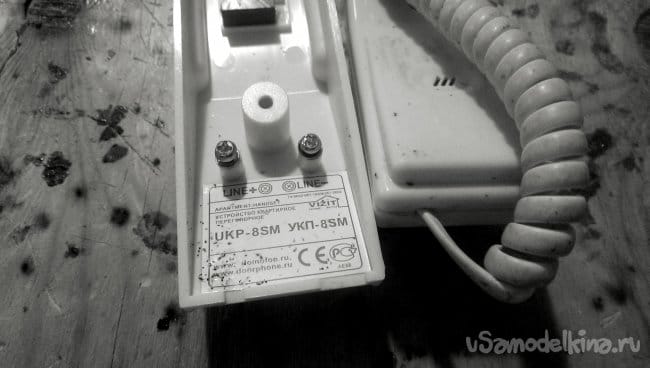

Но прежде, чем разбирать, посмотрим вблизи на шильдик:

А вот теперь разберём. Для этого достаточно вывернуть всего один саморез. Чтобы он не потерялся, примагнитить его к магниту на держателе.

Трубка разобрана. Видна плата, с этой её стороны — одни SMD-компоненты, и все — дискретные:

Чтобы снять плату, нужно выкрутить ещё один саморез:

С обратной стороны платы — кнопка, выключатель и некая деталь под пластмассовой крышкой. Это и есть геркон. Но нас интересует кнопка. Именно из-за неё и пришлось разобрать домофон. Она перестала замыкаться при нажатии. Даже если жать очень сильно. Поговорить можно, но дверь не разблокируешь.

Кнопка выпаяна. А рядом лежит в пакетике новая.

Вот она и впаяна:

Впаивать подобные кнопки необходимо быстро, не допуская перегрева, от которого внутри расплавляются пластмассовые детали. Испорченная кнопка может также перестать замыкаться при нажатии. Всё прошло успешно — кнопка при нажатии «звонится». Но фотографировать и прозванивать одновременно неудобно.

Переворачиваем плату и видим впаянную кнопку:

Кажется, можно собирать. Но что это? Стоит прикрутить плату на место, и кнопка оказывается нажатой постоянно. Причина показана на следующей фотографии. Я прицепил к плате старую кнопку, чтобы показать, насколько у новой длиннее шток. Его подкусывать нельзя — он может выдернуться.

Проще откусить шток у толкателя:

Домофон собран, кнопка нажимается нормально. Теперь он будет работать исправно.

Посмотрим на его схему (взята отсюда):

Рассмотрим назначение отдельных элементов схемы. Начнём с диода — он защищает устройство от переполюсовки. Подключать домофон к линии следует в определённой полярности, но если её перепутать, из строя он не выйдет — просто не будет работать. Тогда его достаточно переполюсовать — и можно пользоваться. Переключатель позволяет ступенчато регулировать громкость звонка, уменьшая её, например, на ночь. Благодаря двум нагрузочным резисторам, сопротивление, прикладываемое к линии, при этом почти не меняется. Геркон замыкает накоротко цепь питания электронного микрофона, когда трубка находится на подставке. Когда трубка снята, напряжение питания поступает через резистор на 150 Ом на сглаживающий конденсатор фильтра. Нагрузкой микрофона служит резистор на 6,2 кОм. С точки соединения этого резистора с микрофоном сигнал поступает на усилитель. Наконец, при нажатии кнопки сопротивление, приложенное к линии, ступенчато уменьшается, что базовый блок воспринимает как команду на разблокировку двери.

Будь мужиком! Освой ремонт домофонов

Домофон – такая же техника, как и камера, телефон, утюг или пылесос, и имеет свой срок службы, во время или по окончанию которого возникают всевозможные поломки отдельных элементов.

В этой статье мы разберём ремонт таких основополагающих деталей, как электромеханический замок и трубка. Реже проблема возникает в проводке или вызывных панелях.

Что такое трубка домофона, и как ее отремонтировать?

С ростом популярности домофонов и их распространённости в многоквартирных домах, многие хозяева часто сталкиваются с такой проблемой, как поломка трубки – той самой, по которой люди снаружи дома запрашивают вход внутрь.

Особенно хитрые мастера могут высоко задрать цену за починку, если обнаруживают, что хозяин квартиры ни сном, ни духом не ведает о принципе работы той или иной техники. А если трубка ещё и некачественного производства и склонна к частым поломкам, то можно вовсе схватиться за голову от того, сколько денег уходит на ремонт! Если эта проблема знакома читателю, то самое время научиться ремонтировать этот элемент защиты своими руками практически бесплатно.

Среди типичных проблем можно выделить следующие:

  • Нет звонка от домофона в квартире;
  • Оборудование не реагирует на сигналы вызывной панели;
  • Происходит вызов не того абонента;

И происходят они из-за сбоев вызывной системы домофона, но существуют физические неисправности и внутри самой трубки. В зависимости от модели и производителя, трубка модифицируется светодиодами, возможностью отключить звук, сменить тональность, громкость звонка и возможность подключения второй трубки, имея и свои рядовые функции – кнопка открытия двери домофона и переговорное устройство.

Если разобрать корпус трубки, то можно увидеть заурядную схему: небольшая плата, несколько проводов, динамик, переключатель, кнопка, геркон и всё посреди огромного свободного места. Чаще всего ломаются герконы, переключатели, кнопки и сам корпус. Основными причинами их поломки являются:

  1. Выход из строя всей системы;
  2. Механическое повреждение.

Чаще всего ломаются «язычки» корпуса, выполняющие функцию держателя самой трубки. Способ починки проще некуда: просто припаять отломившуюся деталь на место, а если есть хороший суперклей – хватит и его, но не очень надолго. Если же такой «язык» включает в себя и переговорную цепь, то придётся пользоваться только паяльником и с повышенной аккуратностью, чтобы не вызвать поломку уже всей остальной системы.

Другая распространённая проблема трубок – плохое функционирование кнопки открытия двери. Они могут не работать с первого раза или вовсе выполнять функцию сброса.

Чтобы приступить к ремонту, нужно вскрыть трубку и осмотреть выключатель. Обычно он установлен в двух положениях:

  • Отдельно от платы. В таком случае достаточно будет просто проверить плотность пайки проводов к его ножкам, и если один из проводов действительно плохо закреплён – припаять.
  • Плотно вмонтирован в плату. Высока вероятность неисправности самого выключателя, и в таком случае приходится покупать абсолютно новый в магазине радиодеталей, предварительно аккуратно вынув сломанный из платы.
Читайте также  Подсоединить кнопку включения посудомоечной машины

Если при нажатии на кнопку открытия двери происходит сброс звонка, а дверь не шелохнётся, то нужно оценить качество пайки проводов возле динамика в трубке. Припаяв провод обратно, можно полностью от этой проблемы избавиться.

Но может встретиться и более редкий случай: обрыв провода в катушке динамика, и, в отличие от первой проблемы, визуально определить её уже не получится, придётся пользоваться прозвонкой мультимера или тестера. Но наиболее частая причина – загрязнение контактов, созданных для выключения звонка с целью не разбудить весь дом от позднего гостя, ошибившегося номером.

Ещё одна проблема – сброс звонка сразу после поднятия трубки. В зависимости от модели трубки, герконовый или находящийся под язычком переключатель отвечает за отключение цепи при возвращении трубки на базу без открытия двери. В данном случае достаточно просто заменить неисправный выключатель.

Сброс при наборе квартиры – ситуация, встречающаяся сразу после установки домофона и трубок в доме. Если мастер не учёл полярность множества проводов и контактов при их соединении, что немаловажно и является корнем неисправности, то звонящий просто не сможет дозвониться в необходимую квартиру.

Плохая слышимость во время звонка – неисправность в микрофоне и динамике. На плате в большинстве домофонов присутствует подстроечный резистор, напрямую связанный с регулировкой баланса между микрофоном и динамиком. Запомнив изначальное положение ползунка, подёргав его из стороны в сторону и вернув на исходную, можно полностью от плохой слышимости избавиться. Но стоит заметить, что ужасная слышимость, помехи и мерзкие звуки могут быть следствием экономности, следствием покупки дешёвого домофона.

Что такое электромеханический замок, и как его починить?

С определением этого элемента всё просто – это механизм, непосредственно закрывающий домофон. Существует несколько факторов поломки, и они могут существовать как вместе, так и по отдельности:

  • Человеческий. Высокая проходимость через двери подъездных домофонов и вандальные повадки некоторых индивидуумов не особо благополучных районов приводит к сдвиганию якоря замка по оси. К тому же, большинство жильцов напрочь забывают про необходимость профилактики и обслуживания домфонов;
  • Природный. При отсутствии козырьков над домофонами дождь, снег, град, высокая или низкая температура, а также влажность и грязь в подъезде как минимум неблагоприятно сказываются на состоянии проводки и крепежа, а под механическим воздействием крепёж стирался и деформировался.
  • Работа доводчика. Доводчик в подъезде предназначен для монтажа внутри помещения, но он может работать и снаружи. При отсутствии сезонной регулировки летом домофон может закрываться плохо, а летом – громко хлопать, что тоже приводит к неисправностям крепежей.

Первый и самый необходимый шаг в ремонте любой детали – диагностика. Благодаря ней можно определить план, длительность и стоимость работы, а проводить её нужно вне зависимости от очевидности недугов.

Ремонтно-восстановительные работы продолжаются покупкой необходимых для замены деталей, а затем – проверка состояния кабельной линии. Установить новые детали самому можно, а вот запустятся ли они – уже другой вопрос, ответ на который лучше найти на первых стадиях работы.

Под якорь замка нужно установить резиновую подкладку, благодаря которой никакие внешние силы не сумеют открыть дверь, тем самым деформируя якорь или крепёж.

Неровности поверхности, к которой будет крепиться электромеханический замок, необходимо замерить, выровнять молотком, просверлить отверстия в нужных местах, несколько раз как можно более точно рассчитав их во избежание перекосов. Оставив зазоры на будущее, можно отрегулировать положение замка и плотность его прилегания к якорю. Установка замка окончена.

Если кабельная линия тоже в плачевном состоянии, её необходимо восстановить. Нужно проверить стыки, герметизировать их при нужде изолентой или гофро-рукавом, порванные провода – соединить или заменить полностью, если внешний вид неудовлетворителен. Если всё сделано правильно, механизм заработает моментально.

Осталось лишь проверить работу доводчика. Если он не приспособлен к работе на улице – заменить и проводить регуляцию давления в межсезонье, где ход закрытия двери проходит в первые 2/3 быстро, оставшуюся треть – медленно. Таким образом можно избежать громких и неприятных хлопков летом, а медленное, гонящее тепло закрытие – зимой. Ремонт замка обойдётся примерно в две с половиной тысячи рублей, вместе с трубкой – в большинстве случаев бесплатно.

Полезное видео

Обзор и внутреннее устройство электромеханического замка.

Ремонт трубки домофона

Заключение

Как выяснилось, ремонт домофонов и забота о них – необходимая и не такая уж и сложная процедура, обеспечивающая надёжность той защиты, ради которой собирались средства со всего подъезда, а то и дома. Если скупых соседей удалось убедить сдать деньги на покупку и установку домофона, то во избежание траты ещё большего количества нервов можем посоветовать просто браться за ремонт самостоятельно, ведь если хочешь сделать хорошо – сделай это сам. А если соседи лояльны к вам и столкнулись с поломкой – это шанс немного заработать, который не стоит упускать.

Также рекомендуем почитать об особенностях ремонта домофонов Визит и видеодомофонов Комакс.

  • Мирная разработка оборонки СССР – домофоны Визит
  • Как выбрать видеодомофон для квартиры?
  • Как проходит установка домофона в подъезде многоквартирного дома?

    Не работает трубка домофона

    • Все
    • Безопасность
    • Видеонаблюдение
    • Домофоны
    • Обзоры
    • Ремонт и монтаж
    • Системы контроля доступа

    Заполните форму, и мы ответим на все Ваши вопросы

    Аудиодомофон сегодня установлен практически в каждой квартире. Это устройство бесконтактной связи позволяет дистанционно открывать подъездную дверь гостям, не покидая жилище. Как любое оборудование, прибор не застрахован от поломок в результате естественного износа, заводского брака, небрежной и неправильной эксплуатации. Проблема может скрываться в неисправности деталей вызывной панели, абонентского устройства, кабельной линии или вспомогательных элементах системы.

    По какой причине не работает трубка домофона? Что делать в такой ситуации? Попробуем разобраться, где обычно скрывается источник неполадки, в каких случаях их можно устранить своими руками, а когда не обойтись без профессиональной помощи.

    Для начала рассмотрим общую схему аудиодомофона, его ключевые элементы и принципы функционирования. Система состоит из вызывной панели (наружного модуля), который установлен на подъездной двери, и трубки (абонентского прибора) в квартире. Они соединяются между собой кабелем. Когда посетитель набирает номер квартиры, сигнал поступает на переговорное устройство. При подъеме трубки у хозяина дома появляется возможность спросить гостя о целях визита. После переговоров он может отказать посетителю в доступе, повесив трубку на держатель, или открыть дверь путем нажатия кнопки. Владельцы электронных ключей могут разблокировать замок самостоятельно, приложив идентификатор к считывателю на вызывном блоке.

    В процессе эксплуатации аудиодомофона пользователи могут столкнуться со следующими проблемами:

    • сигнал с вызывной панели не поступает на абонентский модуль;
    • сигнал с уличного блока поступает не на ту трубку;
    • при использовании электронного ключа реакция вызывной панели отсутствует;
    • плохо работает микрофон или динамик, собеседника или хозяина квартиры не слышно;
    • не получается сразу разблокировать подъездную дверь с помощью кнопки на абонентском устройстве;
    • кнопка сломалась на трубке сломалась, нет реакции на нажатие;
    • оборудование не включается.

    Если домофон стал работать некорректно, для начала следует изучить раздел инструкции по эксплуатации, в котором указаны наиболее частые ошибки и неисправности, их причины и пути ремонта. Некоторые устройства оснащены функцией диагностики, которая значительно облегчает процесс поиска сломанных деталей. Часто для восстановления функциональности системы достаточно выполнить перезагрузку или сбросить настройки до заводских параметров.

    Если решить проблему без демонтажа аудиодомофона не удалось, остается два выхода: попробовать выполнить ремонт самостоятельно или обратиться за помощью в сервисную службу.

    При некорректной работе абонентского устройства аудиодомофона необходимо:

    • Убедиться в целостности кабельной линии.
    • Осмотреть устройство на отсутствие трещин, внешних дефектов корпуса.
    • Демонтировать крышку трубки и осмотреть внутренние контакты на качество фиксации.
    • Очистить прибор от инородных тел, пыли, просушить от влаги.
    • Исследовать состояние кнопок и других подвижных деталей.
    • Выполнить диагностику с помощью мультиметра или тестера.

    Если самостоятельные попытки найти неисправный элемент не принесли успешного результата, вызовите сотрудника ремонтной службы. Опытный мастер быстро найдет причину некорректной работы аудиодомофонной системы.

    Не работает трубка домофона:в чем могут быть причины?

    В большинстве случаев повреждения возникают на месте расположения контактов – кнопок и переключающих деталей, то есть тех элементов, которые используются чаще всего, подвергаются интенсивной эксплуатации.

    Если не работает трубка домофона, на первом этапе следует найти причины неисправности. Иногда для восстановления функциональности системы достаточно перевести переключатель в другое положение, очистить контакты от пыли, заменить изношенную деталь. В сложных случаях не обойтись без помощи специалиста.

    Идентифицировать место дефекта поможет следующий алгоритм:

    1. Отсутствует звук? Проверьте целостность кабельной линии на отсутствие обрывов.
    2. В трубке полная тишина? Снимите крышку переговорной трубки и оцените, надежно ли запаяны контакты, присутствует ли коммуникация между платами.
    3. Собеседника практически не слышно? Возможно, шлейф практически отошел от контактов.

    Это только общие и самые распространенные проблемы. Если у аудиодомофона некорректно работает конкретная опция, причину следует искать в элементе, который отвечает за данную функцию.

    Практически все дефекты условно можно разделить на две большие группы – неисправности из-за внешнего механического повреждения корпуса и выход из строя внутренних элементов. Далее рассмотрим подробнее каждую из категорий.

    Механические дефекты переговорной трубки

    Распространенный формат механической поломки – износ держателя. Если он служит только опорным элементом, дефект не отразится на функциональности устройства. Но в большинстве домофонов держатель оснащен язычком, которые управляет запуском и выключением переговорной цепи. Для решения проблемы потребуется паяльник. С его помощью необходимо разогреть кусочек пластмассы и сконструировать из него замену сломанного язычка.

    Читайте также  Методика проверки сетей противопожарного водоснабжения на водоотдачу

    Действовать нужно аккуратно.Если нарушить механику, переговорная цепь будет всегда включена или выключена. В редких случаях аналогичным образом требуется восстановить функциональность домофона, когда сломалась пластмассовая деталь, удерживающая внутренние элементы устройства.

    Иногда язычок просто западает. В этом случае для восстановления работоспособности достаточно ослабить винты, удерживающие элемент, вернуть его в правильное положение.

    Кнопка домофона подвергается наиболее интенсивной эксплуатации и часто первой выходит из строя. Проще и быстрее всего отремонтировать устройство путем покупки и установки нового элемента.

    Электромеханические дефекты переговорной трубки

    Следующая группа поломок более обширная и разнообразная. Это электромеханические дефекты. Рассмотрим подробнее их признаки, причины и пути решения проблемы.

    Одна из распространенных неисправностей – кнопка открытия подъездной двери не реагирует на нажатие или срабатывает через раз. Вероятная причина поломки – микровыключатель. Для восстановления работоспособности необходимо:

    • Снять пластмассовую крышку трубки.
    • Оценить качество пайки проводов.
    • Если провода надежно зафиксированы, то причиной дефекта стала поломка выключателя.
    • Ремонтные мероприятия заключаются в припаивании отсоединившегося провода или замене выключателя, вышедшего из строя.

    Цифровые домофоны отличаются высокой чувствительностью к механическим воздействиям, их функционирование построено на схеме пресекающихся световых лучей. На устройстве кнопка может некорректно работать из-за естественного износа и интенсивной эксплуатации. Иногда решить проблему позволяет физическая очистка элемента. Если после этого кнопка не восстановила работоспособность, следует искать причину в неисправности процессора. Для этого необходимо обратиться за помощью к опытному мастеру.

    Вторая распространенная электромеханическая проблема – вместо открытия двери при нажатии на кнопку происходит сброс, и замок остается закрытым. В большинстве случаев проблема заключается в нарушении целостности провода или некачественном контакте около динамика. Восстановить функциональность поможет паяльник. Иногда сброс вызова происходит из-за обрыва провода в катушке динамика. Для точной идентификации данного дефекта не обойтись без мультиметра или тестера.

    Если посетитель набирает на наружной панели номер квартиры, а затем происходит сброс вызова, необходимо проверить полярность подключения проводов. Вероятно, она была нарушена при установке домофона.

    Проблемы со звуком в переговорной трубке

    Большая группа проблем аудиодомофона связана с качеством и громкостью звука во время запуска переговорной цепи. Причиной плохой слышимости обычно становится изношенный микрофон или динамик абонентского устройства. Можно попробовать восстановить их работу следующим образом:

    • снять корпус трубки;
    • найти на печатной плате подстроечный резистор, который отвечает за настройку микрофона и динамика (он присутствует не у всех домофонов);
    • заполнить начальное положение ползунка;
    • прокрутить переключатель сначала в одну, затем в другую сторону;
    • вернуть ползунок в исходную позицию.

    Данные манипуляции направлены на восстановление контактов на резисторе. В результате работа динамика и микрофона становится корректной. Если этого не произошло, необходимо заменить элементы, вышедшие из строя.

    Нередко пользователи сталкиваются с посторонним шумом, треском, прерывистым звуком в трубке. Неисправность возникает из-за сильных помех в проводах:

    1. Клеммы недостаточно сильно фиксируют провода. Решение проблемы – восстановить надежность крепления.
    2. Полное отсутствие звука может быть вызвано внешними повреждениями, например обрывом, кабельной линии. В данном случае для устранения неисправности лучше обратиться к сотрудникам сервисной службы: дефектный участок может быть скрыт от глаз и для его поиска потребуется специальное оборудование.
    3. Иногда причина тишины в трубке банальна – неправильная настройка переключателя звука (в положении «Mute»).

    В большинстве случаев самое быстро и простое решение любой проблемы с переговорной трубкой – приобрести новое устройство. Сегодня производители предлагают множество качественных решений по доступной стоимости. Но если есть желание, навыки и технические ресурсы, можно попробовать самостоятельно устранить неисправность. Но перед этим следует внимательно изучить документацию на прибор, его схему, приобрести новые детали для замены элементов, вышедших из строя.

    Самостоятельный ремонт переговорной трубки: принципы и рекомендации

    При возникновении простых поломок и наличии навыков, технической возможности можно попробовать самостоятельно отремонтировать трубку домофона. Детали для замены изношенных элементов можно заказать в интернете или приобрести в магазине радиотехники. В сложных и нестандартных ситуациях лучше сразу обратиться за помощью к опытному мастеру. Неправильные действия могут только ухудшить ситуацию, домофон станет неремонтопригодным. Стоимость ремонта зависит от типа неисправности, необходимости приобретать новые детали, сложности работ. Если на домофон действует гарантия, лучше обратиться в сервисный центр.

    О чем еще стоит помнить при самостоятельном ремонте трубки домофона?

    1. Для максимально точной идентификации дефектного участка системы потребуется мультиметр и отвертки разного типа.
    2. Перед началом демонтажа трубки, следует осмотреть кабельную линию, электрический замок и вызывную панель на отсутствие видимых дефектов, внешних механических повреждений.
    3. Для замены деталей, вышедших из строя, необходимо использовать оригинальные компоненты или элементы, совместимые с аудиодомофоном, имеющие аналогичные характеристики. Использование неподходящих запчастей может привести к непоправимым последствиям, полному выходу системы из строя.

    Чтобы избежать поломки аудиодомофона, необходимо соблюдать требования производителя по эксплуатации. Если на оборудование еще действует гарантия, для поиска и устранения неисправностей лучше сразу вызывать специалиста сервисного центра. Любые неграмотные вмешательства в электромеханические узлы устройства могут лишь усугубить ситуацию: ремонт потребует от владельца крупных денежных расходов или вовсе будет невозможен.

    Ремонт трубки домофона

    Обычно, устройство трубок и их принцип работы на разных моделях очень схожи. Отличаются они обычно только дизайном, схемой, и функциональностью.

    Учтите, что трубка имеет полярность подключения. Поэтому, при ее демонтаже для ремонта, обязательно подпишите приходящие провода, чтоб не перепутать полярность потом.

    При данной проблемме, пока не вытащить язычок, вызов будет следовать постоянно, и поэтому, открыть дверь не возможно.

    Для устранения неисправности необходимо разобрать корпус трубки. Для этого отвинчиваем винт , и там где осуществляется ввод шнура вскрываем корпус. На передней панели, где находится кнопка открывания двери и тумблер включения и отключения трубки и находится язычок.

    Он удерживается скобой, которая при длительной эксплуатации частично выпрямляется, поэтому язычок перемещаться не только вперед – назад, но и вправо – влево. При этом он выходит из зацепления скобы и уже не всегда попадает на свое место, когда мы фиксируем трубку в держателе.

    Устранить это достаточно просто, обычным паяльником, а заусенцы можно устранить обычным канцелярским ножом.

    Но для начала необходимо вытащить язычок. Для этого неспеша поднимаете его, пока он не упрется в скобу. Теперь приложив совсем небольшое усилие, аккуратно вытащите язычок. Тяните на себя сначала, допустим правую, или левую стороны.

    Кончиком жала паяльника приложитесь к поверхности скобы на расстояние около 1 мм и держите так около 7 – 10 секунд. Затем быстро убираете, и тыльной стороной отвертки давим на скобу, загибая ее. Отвертку держим, до тех пор пока пластмасса не затвердеет.

    Затем проверяете ход язычка. Он должен свободно перемещаться только вперед-назад.

    причина этой распространенной неисправности микропереключатель, который находится под кнопкой открытия. (SA1).

    Первым симптомом, зарождающихся проблемм в микропереключателе, является треск и щелчки в динамике, при нажатии кнопки открывания двери.

    Для демонтожа МП: между корпусом и платой закрепляем кончик тонкой отвертки, и паяльником прогреваем одновременно оба вывода. Как только припой расплавилось, поддеваем отвертку и аккуратно поднимаем МП, повторяем эту процедуры и с другими двумя выводами.

    У нового переключателя перед заменой выпрямите выводы пинцетом и обязательно облудите их. После этого вставляете микрик на место и припаиваете. Если вы не дружите с основным инструментом радиолюбителя, советую прочитать статью как правильно паять.

    необходимо проверить концы «плюс» и «минус», следующие с панели домофона. Если они целы, значит, отключаем их.

    Разбираем трубку. Для этого отвинчиваем винт, крепящий верхнюю крышку и отщелкиваете пластиковые защелки в нижней части.

    Проверьте, что к клеммам устройства динамика припаяны оба провода. Иногда, что из-за некачественной пайки отрываются провода от клемм, это очень распространенная причина сброса посылки вызова. Попутно проверяем целостность катушки динамика с помощью мультиметра в режиме прозвонки.

    Собираем трубку и тестируем ее работу. Если проблемма сохранилась, переходим к следующему шагу. Это выключатель, отвечающий за включение и отключение трубки домофона. Обычно, он находится рядом с кнопкой отпирания двери.

    По бокам у выключателя находятся защелки, которыми он крепится к панели. Тонкой отверткой немного надавливаем на защелку, одновременно подтягивая эту сторону. Ту же операцию повторяем с другой стороны переключателя, и теперь можно вытащить его.

    Тонкую отвертку просовываем между клавишей и корпусом на 3 – 4 мм. Концом отвертки аккуратно выдавливаем боковую сторону клавиши до появления фиксатора. Затем с противоположной стороны проделываем то же самое, и уже вытаскиваем всю клавишу.

    Переворачиваем корпус и вытаскиваем подвижный контакт, а затем промываем его спиртом.

    Скорей всего проблема прячется в микропереключателе «SA3» , на который давит «пластиковый язычок» когда трубка находится на месте.

    Его можно почистить, налив спирта вовнутрь и просто пощелкать клавишей. Но это решит проблему лишь на короткое время. А в будущем его следует заменить

    Попробуйте отрегулировать сопротивление подстроечного резистора «R5». Он используется для регулировки баланса между динамиком и микрофоном.

    Кроме того проблема может скрываться и в проблемном оксидном конденсаторе С4

    Если все выше перечисленные элементы исправны, а плохая слышимость осталось, то скорей всего придется заменить и динамик

    В частном случае если плохо слышно только вас, рекомендуется заменить и микрофон, который можно позаимствовать из старых магнитофонов и музыкальных центров

  • Алексей Бартош/ автор статьи
    Понравилась статья? Поделиться с друзьями:
    Gk-Rosenergo.ru
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
