Как сделать модульно-штыревое заземление

Модульно-штыревая система заземления — распространенный вариант конструкции заземляющего устройства на объектах различного назначения. Пошаговая инструкция выполнения работ, достоинства и недостатки.

Как сделать модульно-штыревое заземление

Особенности и монтаж модульно-штыревого заземления

Модульно-штыревое заземление — конструкция, обеспечивающая требуемые параметры по току растекания контура заземления, состоящая из металлических стержней (электродов), монтируемых вертикально в грунт, металлической полосы, монтируемой горизонтально, соединительных зажимов и муфт.

По конструктивным особенностям модульно-штыревая система — усовершенствованный вариант заземления классического вида, при изготовлении которого используется металлический уголок.

Конструктивные особенности

В отличие от контура заземления, при изготовлении которого в качестве вертикальных и горизонтальных электродов используется металлический профиль (уголок), в системе модульно-штыревого типа элементы конструкции изготавливаются из таких материалов:

  • вертикальные электроды — из стальных омедненных стержней длиной 1,5 метра;
  • горизонтальные электроды — стальная (медная) полоса или медный провод;
  • соединительные муфты — из омедненной стали, служат для соединения электродов;
  • соединительные зажимы — из латуни, служат для соединения вертикальных и горизонтальных электродов, подключения к заземляемым объектам.

На рынке подобных товаров модульно-штыревые системы заземления, выпускаемые в промышленных масштабах, дополнительно комплектуются такими составляющими:

  • наконечники, изготовленные из стали;
  • посадочная площадка из стали;
  • специальная паста.

Наконечники используются для облегчения монтажа электродов, для их крепления применяют резьбовое соединение. Посадочная площадка закрепляется на стержне при помощи резьбового соединения и служит для передачи усилий вибромолота на забиваемый вертикальный электрод.

Специальная паста нужна для обработки мест соединения электродов (соединительные муфты, наконечники) и мест стыковки вертикальных и горизонтальных электродов (соединительные муфты).

Обработка пастой позволяет защитить места контактов от коррозии, тем самым снизив сопротивление растеканию на этих участках системы заземления.

Пошаговая инструкция выполнения работ

Работы по выполнению работ по монтажу модульно-штыревого заземления можно разбить на несколько этапов: подготовительный, монтаж и завершающий.

Подготовительный этап

Приобретается комплект системы заземления, подготавливаются необходимые инструменты и приборы, выбирается место для установки системы заземления.

Монтаж контура заземления

Работы по монтажу контура заземления модульно-штыревого типа выполняются в определенной последовательности.

В месте, где предстоит выполнить монтаж, выполняется замер удельного сопротивления грунта. Для этого используют специальные приборы для комплексного испытания систем заземления, выпускаемые различными производителями.

После того как удельное сопротивление грунта определено, можно определить требуемое количество вертикальных электродов, используя формулу: n = R*Ψ/Rн, где:

  • n — количество электродов (стержней);
  • R — сопротивление растеканию одного вертикального электрода;
  • Rн — нормативное сопротивление грунта;
  • Ψ — коэффициент сезонности.

При выполнении расчета предварительно необходимо рассчитать и определить несколько показателей.

Сопротивление растеканию (R) одного вертикального электрода. Определяется по формуле: R = P/2*(1n(2L/d)+0,5ln(4T+L/4T–L)), где:

  • Р — удельное сопротивление грунта, Ом/м;
  • L — длина электрода;
  • d — диаметр электрода;
  • Т — расстояние от середины стержня до поверхности земли;
  • ln — линейный логарифм.

Нормативное сопротивление грунта (Rн), в соответствии с «Правилами устройства электроустановок» (ПУЭ), должно соответствовать для электроустановок напряжением до 1 кВ (при линейных напряжениях 660/380/220 В):

  • в непосредственной близости от нейтрали — 15/30/60 Ом соответственно;
  • с учетом естественных заземлителей и повторных заземлителей отходящих линий — 2/4/8 Ом соответственно.

Коэффициент сезонности, в соответствии с ПУЭ, определяется для различных климатических зон так:

Вид электрода Климатическая зона
II III IV
Вертикальный 1,8 – 2,0 1,5 – 1,8 1,4 – 1,6 1,2 – 1,4
Горизонтальный 4,5 – 7,0 3,5 – 4,5 2,0 – 2,5 1,5

Важно! Расчет можно выполнить, используя специальные компьютерные программы или воспользоваться онлайн-калькулятором расчета в сети Интернет.

Когда количество вертикальных электродов определено, принимается решение о форме их расположения на местности (в линию, треугольник, многоугольник).

Форма контура заземления зависит от количества заземлителей и места расположения конструкции от близрасположенных строений и инженерных коммуникаций.

Производится выемка грунта на глубину 0,5 — 0,7 метра в соответствии с выбранной конфигурацией контура заземления (роется траншея). Выполняется монтаж первого модульного штыря (вертикального электрода) собираемой конструкции.

Работы по сборке стержневого элемента конструкции выполняются в такой последовательности:

  1. На нижний конец модуля наворачивается наконечник, используется специальная мастика.
  2. На верхний конец модуля наворачивается посадочная площадка.
  3. Модель устанавливается в размеченное место траншеи. при помощи электро- или пневмоотбойного молотка забивается на всю длину.
  4. При необходимости установки еще одного модуля в конструкции отдельно взятого вертикального электрода используемый инструмент отсоединяется, выворачивается посадочная площадка, а на ее место наворачивается соединительная муфта, после чего устанавливается следующий модуль и осуществляется его погружение в грунт.
  5. Когда первый заземлитель смонтирован, проводится промежуточное испытание — проверяется сопротивление растеканию тока одного вертикального электрода. Полученное значение должно характеризовать, правильно ли были сделаны предварительные расчеты. Если значения не совпадают, нужно внести коррективы в конструкцию контура — добавить или уменьшить количество электродов.
  6. Выполнить монтаж требуемого количества вертикальных элементов конструкции.
  7. В траншею укладываются горизонтальные электроды (заземлители), которые посредством соединительных зажимов и с использованием специальной пасты крепятся к вертикальным заземлителям.
  8. Траншея засыпается грунтом с послойной трамбовкой последнего.

Завершающий этап

На завершающем этапе производства работ производится контрольное измерение смонтированного контура заземления и осуществляется проверка полученных значений на соответствие требованиям ПУЭ.

После выполняется подключение смонтированной конструкции к заземляемым элементам (система грозозащиты, электрическое оборудование и сети, инженерные коммуникации, подлежащие заземлению).

Преимущества и недостатки системы

К достоинствам модульно-штыревой системы относятся:

  1. Простота выполнения монтажных работ.
  2. Использование вертикальных электродов большой длины позволяет смонтировать систему на ограниченной площади пространства при соблюдении требуемых параметров тока растекания.
  3. На выполнение работ требуется минимальное количество трудозатрат, что определяет численность бригады монтажников (1 – 2 человека).
  4. Отсутствует необходимость использования сварочного оборудования.
  5. Использование ручного механизированного инструмента (электро- или пневмоотбойного молотка) значительно снижает трудозатраты и время выполнения работ.
  6. Использование омедненных стержней и соединительных элементов, при изготовлении которых используют металлы, стойкие к коррозии, значительно увеличивает сроки эксплуатации системы.
  7. Элементы системы производятся на промышленной основе и реализуются комплектно, что обеспечивает качество используемых элементов и возможность быстрого монтажа.

Основной недостаток — высокая стоимость, обусловленная качеством материалов и наличием конструктивных элементов (наконечники, муфты, зажимы), изготовление которых требует специальных видов обработки.

При устройстве системы заземления все результаты измерений оформляются соответствующими протоколами, сами измерения должна проводить электроизмерительная лаборатория, зарегистрированная в установленном законом порядке, а на контур заземления оформляется Паспорт заземляющего устройства.

Модульно-штыревое заземление — разбираемся внимательно

Модульно-штыревое заземление обеспечивает минимальное сопротивление грунта распространению в нем электрического тока. Такой способ заземления находит широкое применение в промышленных, административных зданиях, частных домах. Расскажем, как сделать его своими руками, какие правила нужно знать при работе с устройством.

Конструктивные особенности

В отличие от контура заземления, при изготовлении которого в качестве вертикальных и горизонтальных электродов используется металлический профиль (уголок), в системе модульно-штыревого типа элементы конструкции изготавливаются из таких материалов:

  • вертикальные электроды — из стальных омедненных стержней длиной 1,5 метра;
  • горизонтальные электроды — стальная (медная) полоса или медный провод;
  • соединительные муфты — из омедненной стали, служат для соединения электродов;
  • соединительные зажимы — из латуни, служат для соединения вертикальных и горизонтальных электродов, подключения к заземляемым объектам.

На рынке подобных товаров модульно-штыревые системы заземления, выпускаемые в промышленных масштабах, дополнительно комплектуются такими составляющими:

  • наконечники, изготовленные из стали;
  • посадочная площадка из стали;
  • специальная паста.

Наконечники используются для облегчения монтажа электродов, для их крепления применяют резьбовое соединение. Посадочная площадка закрепляется на стержне при помощи резьбового соединения и служит для передачи усилий вибромолота на забиваемый вертикальный электрод.

Специальная паста нужна для обработки мест соединения электродов (соединительные муфты, наконечники) и мест стыковки вертикальных и горизонтальных электродов (соединительные муфты).

Обработка пастой позволяет защитить места контактов от коррозии, тем самым снизив сопротивление растеканию на этих участках системы заземления.

Что включает в себя система?

Система продается комплектом, но при необходимости, можно приобрести его компоненты отдельно.

В комплект включены:

Посадочная площадка 5/8”-11 UNC

Для обслуживания системы требуется устройство ревизионного люка.

3. Зажим, удерживающий стержень в вертикальном положении.

4. Соединительная муфта.

5. Заземляющий стержень.

5. Металлический наконечник.

Конструкция модульно-штыревого заземления

Плюсы и минусы модульных систем

Как и любая другая система, модульно штыревое заземление обладает собственными преимуществами и недостатками.

По сравнению со стандартными конструкциями, это более прогрессивный и эффективный вариант:

  • Система располагается на небольшой площади.
  • Монтаж простой и сравнительно легкий, не требующий значительных трудозатрат.
  • Сварочные работы не требуются благодаря качественной системе креплений.
  • Все элементы обладают высокими антикоррозийными свойствами и практически не подвержены агрессивному воздействию внешней среды.
  • Конструкции изготавливаются в заводских условиях с заранее известными параметрами, что существенно облегчает проведение расчетов.

Единственным серьезным недостатком таких систем является их высокая стоимость. Однако в дальнейшем эти расходы полностью перекрываются за счет продолжительного срока эксплуатации модульного заземления.

Монтаж системы своими руками

Монтаж можно выполнить с привлечением специалистов или собственными силами. Для выполнения работ потребуются:

  • отбойный молоток или перфоратор, значительно упрощающий установку устройства;
  • измеритель сопротивления.

Этапы установки системы:

  1. Рассчитываем необходимую глубину залегания, определяемся с требуемым количеством стержней и величиной их погружения в грунт.
  2. Отступив на 1,5 м от стены здания, роем яму шириной, длиной и глубиной по 20 см, отступив на полтора метра от стены.
  3. Вблизи места проведения монтажных работ устанавливаем измеритель сопротивления, на расстоянии 10 и 25 метров от него забиваем в грунт измерительные электроды, подключаем прибор.

Совет №1. Если нет возможности измерить сопротивление после установки каждого штыря, можно заглубить систему на более низкий уровень от 15 до 30 метров, и вызвать представителей лаборатории, которые произведут все необходимые замеры и оформят документацию.

Схема расположения электродов при модульно-штыковой системе

  1. Подготавливаем устройство. Обрабатываем резьбу с обеих сторон графитной пастой (или аналогичным составом). Надеваем наконечник на резьбу, на второй конец устанавливаем соединительную муфту. Накручиваем посадочную ударную насадку, которая будет контактировать с вибрационным молотом. Удерживать стержень в вертикальном положении будет специальный зажим.
  2. Вставляем в яму наконечником вниз подготовленный стержень. Используя отбойный молоток, заколачиваем стержень в землю, оставив 20 см над поверхностью для стыковки со вторым стержнем. Снимаем посадочную ударную насадку.
  3. Измеряем сопротивление, соединив измеритель со стержнем.
  4. Обрабатываем муфту токопроводящей антикоррозийной пастой и вкручиваем в нее следующий стержень, а на него снова муфту, обработанную пастой. Устанавливаем насадку и вколачиваем в землю по той же схеме с использованием молота. Измеряем сопротивление. Вновь наращиваем стержень, повторяя это действие до тех пор, пока сопротивление не достигнет 4 Ом.
  5. Последний штырь забиваем на такую глубину, чтобы из него можно было выкрутить муфту, и оставляем над землей около 10 см.

Готовое модульно-штыревое заземление

  1. Далее соединяем вертикальный заземлитель с горизонтальным заземляющим проводником. Зажим состоит из трех пластин, имеет четыре крепления на болтах. В нем предусмотрены разъемы под заземляющий стержень, кабель и стальную полосу. На наружный конец штыря привинчиваем зажим — той стороной, которая предназначена под стержень. На другую сторону зажима привинчиваем болтом кабель или металлическую полосу, укладывая между ними пластину, защищающую от коррозии контактирующие между собой элементы. Все болтовые соединения обрабатываем пластичной влагостойкой лентой.
  2. Устанавливаем ревизионный люк.

Совет №2. Вместо готового ревизионного люка, имеющего достаточно большие размеры, можно использовать канализационную муфту. Снизу на муфту крепится заглушка из фанеры с отверстием под стержень.

Если позволяет грунт, то штыри можно углубить до 40 метров. При невозможности погружения стержней в грунт на необходимую глубину, следует выполнить монтаж обычных заземлителей. Их количество будет зависеть от сопротивляемости почвы.

С помощью модульной системы можно выполнить различные виды заземления: на одну точку, очаговое, гребенчатое, многоточечное. Способ установки выбирается в зависимости от типа почвы и площади участка для монтажа. статью: → «Разновидности систем заземления».

Читайте также  От чего может выйти из строя реле напряжения ZUBR?

Что еще важно знать?

Также следует отметить, что для того чтобы сделать штыревое заземление своими руками, следует оформить некоторый пакет документов. Например, к ним относят протокол измерений, акт скрытых работ и паспорт монтажа со схемой. Эти документы должны храниться у владельца частного дома.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется монтаж штыревого заземлителя отбойным молотком:


Надеемся, теперь вы знаете, что такое модульно-штыревое заземление, в чем его преимущества и как установить контур своими руками!

Также рекомендуем прочитать:

Показатели сопротивления грунтов

Величина сопротивления грунта показывает, насколько хорошо в нем будет осуществляться растекание тока. Значение этого показателя во многом зависит от состава грунта, фракции и плотности прилегающих друг к другу частиц.

Таблица сопротивления грунта

Тип грунта Сопротивление, Ом/м
Вечно мерзлый грунт 500-50000
Сухой песок 400-4000
Влажный песок 10-400
Суглинок 10-150
Глина 20-60

Приборы, требующие заземления

Для некоторых электроприборов необходимо дополнительное заземление, кроме розетки с заземляющим контуром. Без устройства качественного заземления потенциально может быть опасна для работа следующих приборов

  1. Микроволновая печь. На задней стенке установлена клемма для подключения к заземлению. Но в инструкции к ней указана лишь общая фраза «требуется заземление» и больше ничего не уточняется. Без подключения к заземлению, микроволновая печь, может создавать фон опасный для здоровья человека.
  2. Стиральная машина. Зачастую прикосновение к ней вызывает легкое покалывание и пощипывание — пропускается электрический ток. Чтобы избежать этого и полностью обезопасить себя, необходимо заземление стиральной машины.
  3. Электрическая духовая печь.
  4. Если подключить корпус компьютера к заземлению, скорость работы интернета повысится в несколько раз, система не будет «зависать».

Сравнение заземления модульного и обычного

Сравнительная характеристика обычного заземления и модульной системы показывает множество очевидных преимуществ модульно-штыревого заземления.

Обычное заземление Модульно штыревое заземление
Требуется выполнение сварочных работ Сварочные работы не выполняются
Трудоемкий и продолжительный процесс, нуждающийся в выполнении больших объемах землянах работ С монтажом может справится даже один человек без опыта работы
Для транспортировки необходим грузовой автомобиль Всю систему может унести в руках один человек
Требуется резка материала Монтаж происходит при помощи муфт и болтовых соединений, резка не требуется
Необходима значительная площадь Требуемая площадь установки — 1 кв. м

Распространенные ошибки при монтаже

  • Наиболее часто встречающейся ошибкой при монтаже модульного заземления является недостаточное заглубление штырей, которые можно повредить при выполнении хозяйственных работ. Рекомендуется прокладка соединительных и заземляющих проводников на глубине 0,5-0,7 м.
  • Часто последний штырь не удается полностью погрузить в грунт. Его необходимо обрезать болгаркой.
  • Нельзя забывать про обработку всех мест соединения элементов системы антикоррозийной пастой.

Часто задаваемые вопросы

Вопрос №1. Можно ли устанавливать заземление, если грунт на участке частично состоит из гравия или мелкого строительного мусора?

Можно, если при этом используется технология электролитического осаждения меди на сталь. Применение такой технологии разрешено техническим Циркуляром «РосЭлектроМонтажа» №11/2006.

Вопрос №2. Какова должна быть минимальная площадь сечения использующегося проводника?

Оптимальная площадь сечения — 150 мм2 для стали и 50 мм2 для меди. Допускается использовать также стальную полосу 0,5х3 см.

Вопрос №3. Каким образом можно установить заземление частного дома в январе, когда грунт уже замерз?

Модульно-штыревое заземление в частном доме можно смонтировать непосредственно в нем — в подвале или подполе, совмещенном гараже. Чтобы сэкономить длину использующихся проводов, щиток можно установить недалеко от точки заземления.

Вопрос №4. Где лучше всего выполнить зажим провода?

Ниже уровня пола — зажим надежно скрыт и не мешает при передвижении по дому, однако, при этом возникают некоторые сложности в обслуживании.

Вопрос №5. Каким образом можно повысить надежность муфтового соединения отдельных штырей?

Повысить механическую прочность стержней в местах резьбового соединения можно установкой термоусадочки, не входящей в комплект поставки системы.

Оцените качество статьи. Нам важно ваше мнение:

Модульное заземление

GROUNDCONNECTION

Заземление — одно из важнейщих электротехнических мероприятий и сооружений. К сожалению, большинство публикаций по этой теме не несёт информации, являющейся практическим пошаговым руководством. Множество компиллятивных статей пестрят ссылками на нормативные документы, составленные, в свою очередь специалистами высокого уровня. Но ! Часто, читая статью, видишь, что автор никогда «не держал в руках отвёртку», не играл в детстве в «Конструктор», а потому — всё знает, но как делать, объяснить не может. Теоретик. Хотя теоретики тоже нужны.

ВОЛЬТМАСТЕР — ресурс позиционирующийся, как сайт для практикующих электриков. Поэтому я позволю себе скромно поделиться опытом по «внедрению новой техники» — модульного заземления. Я раньше замечал на просторах Интернета рекламу модульного заземления, но отталкивающе действовала цена на комплектующие изделия, многократно превышающая цену обычных 50мм уголков. К тому же, «вхождение» в новую технологию требовало определённых затрат, вложений. Сложилась благоприятная ситуация, и я «вошёл».

Сейчас в очередной раз понял, что не пользоваться достижениями научно-технического прогресса — один из смертных грехов. Надо повышать качество Жизни, Работы — своё и своих кормильцев-заказчиков, тем более, некоторые из них с удовольствием принимают условия этой Игры.

В предлагаемой статье я просто делюсь опытом, для кого-то этот материал может стать практическим руководством. Я не ставлю целью возбудить спор о терминологической корректности. Если что-то я неправильно назвал, простите и постарайтесь понять по контексту.

Формула для расчета сопротивления заземления, выполненного заземляющими электродами круглого сечения:

ρ – удельное сопротивление грунта (Ом*м)
L – длина заземлителя (м)
d – диаметр заземлителя (м)
T — заглубление заземлителя (расстояние от поверхности земли до середины заземлителя) (м)

Удельное сопротивление грунта – величина, зависящая от многих факторов физической и химической природы. Механический состав почвы, влажность, распределение грунтовых вод и водяных линз по горизонтам, pH, температура, и вообще, агрегатное состояние (мерзлая или оттаявшая). В данном случае эта величина представляется условно, как электрофизическая характеристика грунта в данной местности в конкретный момент времени.
L и Т в комментариях не нуждаются, очевидно подразумевается случай заглубленного вбивания электродов на дне траншеи (обычно 70 см). Я думаю, для простоты не будем забивать себе голову и примем L=2T.
π будем считать равным 3.14 (хотя сейчас в Североамериканских Штатах вроде бы считают, что π=4. Я не удивлюсь, что это не байка, т.к. у нас в ЕГЭ g считают равным 10).

Итак, формула приобретает вид

R= ρ (ln (2L/d) + 0.5 ln3) / 2πL = ρ(ln(2L/d)+0.55) / 2 πL

Формулу можно упростить для часто используемых длин заземлителей Ø14.2мм:
Для L = 3м 0.350 ρ
Для L = 6м 0.193 ρ
Для L = 9м 0.136 ρ
Для L = 12м 0.106 ρ
Для L = 15м 0.087 ρ
Для L = 18м 0.074 ρ

Статистические данные по удельному сопротивлению грунтов в конкретной местности обрывочны и весьма приблизительны.
Я в прошлой жизни занимался экспериментальной работой. Как говорят, «профессионализм не пропьёшь», поэтому из данного вида добывания «хлеба насущного» я решил выжать максимум информации.

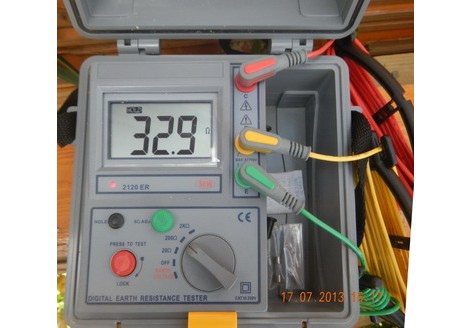

По мере забивания наборного заземляющего электрода я проводил замеры сопротивления заземления после заглубления каждого сегмента длиной 1.5м. (Это позволило выявить технологические артефакты, способные ввести в заблуждение). Все результаты замеров фиксируются. Замеры проводятся специальным прибором для измерения сопротивления заземления,

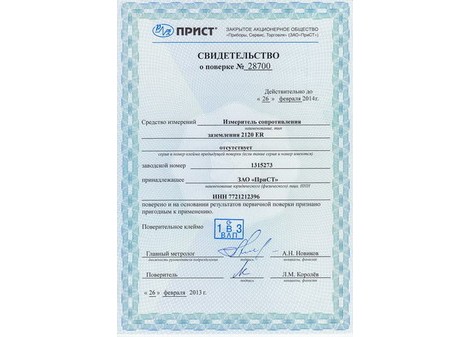

прошедшим метрологическую поверку

Техническое задание было следующее:
Заземление для гаража.
Согласно п. 1.7.104 ПУЭ, сопротивление повторного заземления должно быть не менее 30 Ом.
Комплектация – модульное заземление. Омеднённые стальные стержни диаметром 14.2 мм с дюймовой резьбой на концах.

Соединяются между собой латунными муфтами
На конец первого вбиваемого стержня навинчивается стартовый наконечник.

В верхнюю муфту ввинчивается ударная направляюшая, в которую вставляется боёк электромолота.

Венчается вся конструкция сжимом из нержавеющей стали.
1Tempmsohtml1�1clip_image005.gif» />

Для вбивания стержней в землю необходим электромолот с энергией удара более 25 Дж.

Механический состав почвы – суглинок, материнская порода – известняк. Влажность 60% ППВ. Ленинский район Московской области, природная зона – лесостепь.
Сказано – сделано.

Вбивание штыря проводилось в 20 см от стены кирпичного гаража. Место соединения заземлителя – над поверхностью отмостки на высоте 20 см. В отмостку вставлена закладная труба диаметром 32 мм, чтобы штырь не был механически привязан к строительным конструкциям здания.

Сжимное соединение продублировано соединением через обжимной лужёный наконечник — так надёжнее.
Далее приведён протокол измерений сопротивления заземления по мере забивания наборного штыря.
1.5м — 43.4 Ом

6м — 25.8 Ом
В ходе работы я измерил сопротивление заземления столба, на котором закончилась ВЛ, подходящая к объекту. Результат измерения обескуражил – 120 Ом.
Я решил вбить рядом со столбом 6-метровый штырь и заземлить нейтраль. На получившееся заземление повесил ОПС.

Процесс вбивания штыря в глину преподнёс сюрприз. При глубине забивания от 1.5 до 6 метров сопротивление менялось непонятным образом 21 — 25.6 — 32.9 — 28.5 Ом.

Я стал искать разумное объяснение технологическому артефакту. Очевидно, при вбивании первого штыря контакт поверхности стержня с грунтом достаточно велик, т.к. острый наконечник имеет диаметр 18мм, и раздвинутый грунт сразу после прохождения наконечника смыкается к стержню. Отсюда и относительно низкий показатель сопротивления. Для присоединения следующего элемента заземлителя используется латунная втулка с внешним диаметром 22мм. Естественно, при дальнейшем вбивании грунт раздвигается ещё больше, плюс к этому, вследствие вибрации всей конструкции, канал прохождения в верхней части (≈1.5м) приобретает коническую форму. Это полезно в плане последующего втыкания в получившуюся воронку небольшой пластмассовой трубы, чтобы защитить заземлитель от интенсивных химических процессов в гумусовом горизонте почвы, а также от шлепков лески триммера при скашивании травы – какой бы медный слой ни был прочный, умышленно повреждать его не следует.

В воронку можно насыпать песок, налить воды, но как показывает опыт, это большого эффекта не даёт. Через 7…10 дней всё само осыплется и уплотнится и сопротивление заземления несколько уменьшится.

Через некоторое время у Заказчика возник вопрос о подключении к заземлению газового оборудования, и я попросил его выяснить, что же требуют газовщики?
Оказалось, что газовщики требуют 4 Ома, а ещё лучше 3. Я вполне понимаю – они исходят из того, что ВСЕ схалтурили («…тем более, что так оно и было…» (с)), поэтому что-то говорить о ПУЭ, о сопротивлении повторного заземлителя – бесполезно. Возможно, они правы.
На первый взгляд, задача выполнимая. Наращивать длину заземляющего электрода по полтора метра, пока не получится На этом объекте я провёл измерения на двух старых контурах заземления, построенных на 50мм уголках, заглублённых на 2 метра. Замеры показали около 9 Ом. Один из контуров, предназначенный для грозозащиты, я признал пригодным, т.к. для грозозащиты требуется менее 10 Ом. Зимой гроз не бывает. Хотя самой грозозащиты, фактически, нет. Мачта телевизионной антенны выше штыря на 2 метра.

С заземляющим контуром, предназначавшимся для дома, всё обстоит по-другому. Глубина промерзания в нашей полосе достигает 1.7 метра. Поэтому зимой сопротивление растеканию контура значительно увеличится, и заземление практически перестанет выполнять свою функцию. Для срабатывания дифференциальной защиты, может будет пригодно. В нормативных документах сказано категорично о сопротивлении растеканию в течение круглого года.

Но если произойдёт какая-то неприятность, типа аварии с газовым оборудованием, или пожара, измерять сопротивление растеканию будут добросовестно. Когда выяснится, что измерение вместо требуемых менее 4 Ом показало 20. 30, ситуацию охарактеризуют, как «грубую неосторожность». Последствия — отказ в выплате страхового возмещения, непринятие претензии.

Модульное заземление работает на глубинах 6. 30 метров (насколько удастся забить), где промерзания не наблюдается, а следовательно, величина сопротивления растеканию достаточно стабильна.

Читайте также  Может ли стиральная машинка остановить стирку из за перепадов напряжения?

В эти дни я начинаю работу по заземлению в старинном здании 1912 года в Центре Москвы. Объект очень интересный — работать придётся в подвальном помещении со сводчатыми кирпичным стенами и потолками — раньше в этом подвале был винзавод. Сейчас иногда снимают кино. Заземление им снесли, когда строили здание рядом. Так что — карт-бланш при ограниченных ресурсах. Что получится, расскажу, когда сделаю и осмыслю.

Заземление для частного дома zandz ZZ-6 — опыт установки

Хочу поделиться опытом с самостоятельной установкой заземления в частном доме.

Я ставил его не для защиты — УЗО на мой взгляд обеспечивает отличную защиту и без защитного заземления.

Ставил его ради технических нужд. )

Купив всяких электрических штук для дома, я обнаружил что многим из них для правильной работы необходимо заземление.

Например, в бойлере (водонагревателе) внутри находится защитный анод, который принимает на себя все разрушительные процессы и не дает ржаветь корпусу бака. Но для работы он обязательно должен быть подключен к заземлению.

Сетевые фильтры так же не работают без заземления — помехи им некуда сбрасывать или что то в этом роде.

И все в таком духе.

Классические варианты с закапыванием ржавых железок и обвариванием их лентой меня не привлекали.

И я, как самый умный, нашел в интернете более прогрессивный и якобы простой путь — комплект легкоустанавливаемого заземления для частного дома — zandz ZZ-6.

Zandz ZZ-6 — это готовый комплект заземления для самостоятельной установки. Для его забивания требуется только кувалда, и типа его можно поставить в одиночку.

Я нашел очень мало отзывов об установке этого заземления, в основном только обсуждение.

И поэтому решил написать свой.

Посмотрел видео о нем:

Посмотрел про монтаж:

Все понравилось — решил попробовать и купил наборчик!

Внутри комплект из 4х соединяющихся штырей (каждый по 1.5 метра, всего около 6 метров получится штырь в земле), соединительные гильзы к ним, нагель для забивания и болтовое крепление для провода.

Упаковано очень тщательно — штыри удерживает очень плотно пенопласт, и с торцов они проложены кусочками фанеры чтобы не повредить коробку ни при каких обстоятельствах.

Весит упаковка много — одному нести тяжело!

Наконечник у штырей заостренный:

Штыри соединяются один в один, поэтому другой конец штыря имеет отверстие, заполненное защитной пастой, для того чтобы вставить в него следующий штырь:

В это же отверстие вставляется нагель для забивания:

При забивании густая паста в отверстии не дает нагелю выскочить. Это удобно.

В итоге все должно выглядеть так:

Отверстие последнего штыря залито герметиком, на сам штырь надет болтовой зажим (очень качественный, из нержавеющей стали), под болт которого зажимается провод.

Провод должен быть 16-25 кв мм.

Не 1.6 — 2.5 а 16-25! )))

Провод в комплект не входит, я купил отдельно провод на распродаже в Электромонтаже а так же клемму под болт, которую запрессовал такими клещами КВТ:

Размер клеммы под болт — 10 мм, хотя в инструкции написано 8. )

Ну вроде все про детали!

А теперь самое главное!

Монтаж нифига не такой легкий, как на видео!

Обратите внимание — на видео показывают как начинают легко забивать первый штырь, потом сразу показывают как ставят пластину с болтами и проводом! ))

С чего бы это, а? ))

А с того, что забивать даже в глину с песком это очень тяжело! )

Есть два варианта монтажа:

1. На улице, но тогда обязательно рыть траншею, чтобы зарыть в ней штырь и провод от непогоды, и сверлить фундамент, чтобы ввести провод в дом.

2. В доме в подвале — зарывать не нужно, можно оставить на поверхности, сверлить тоже ничего не нужно.

Сначала я хотел нахаляву забить штырь в подвале! )

Забил первый штырь, вставил второй и он уже нифига не шел, очень мало осталось места для размаха, а шло уже тяжело!

Пришлось с помощью трубодержателя и домкрата это все вытаскивать!

Заодно проверил качество — штырь стальной с покрытием из меди, и не смотря на то что трубодержатель поцарапал медное покрытие, до стали он не дошел — покрытие оказалось очень толстым и качественным.

Стал забивать на улице.

На улице просто так забивать нельзя, нужно рыть траншею 0.5-0.7 метра глубиной, забивать и проводить провод на ее дне и потом засыпать.

И провод в этом случае рекомендуют не 16 а 25 квадратов, но я уже купил на ПВ-1 на 16 — покатит думаю! )

Первый штырь зашел нормально, уже на половине второго стало гораздо тяжелее, третий был забит с большим трудом.

Если на втором штыре один удар кувалды погружал штырь на 5-7 см, то на третьем штыре это уже 0.25 см. Он идет, но очень тяжело вручную.

Одному забивать невозможно еще и потому, что штырь при забивании вибрирует в стороны, это очень усложняет все, поэтому обязательно один человек должен держать штырь двумя руками, а другой — забивать.

В итоге последний четвертый штырь не осилил, и его с трудом за 1000р забивал гость с юга, который сначала бравировал что это легко, нужна лишь мужская сила, а потом быстро сдулся, молчал и отдыхал! )

Итог: одному нечего даже думать пытаться это установить — адская работа!

На их сайте установка стоит 23 000р — просто жесть! )))

Нужно забивать либо втроем, поочередно, причем не пупсикам, а крепким мужикам. Один всегда должен держать штырь, чтобы он не вибрировал. Чтобы не отбили руки, можно держать лопатой с ручкой, типа Fiskars.

Либо гости с юга за 3 — 4 тысячи забьют этот штырь.

В подвале лучше не пытаться забивать — вы примериваете один штырь и вам кажется что места для размаха хватает, но фишка в том что штырь до конца вы не добьете, и когда вставите в него следующий, он окажется гораздо выше чем вы рассчитывали и если у вас потолок в подвале не под 3 метра, вам просто негде будет размахнуться. А если у вас там 3 метра, то скорее всего пол там забетонирован. И не вздумайте его долбить, если не хотите устроить по весне в подвале бассейн из грунтовых вод! )

Сверлить пол и забивать из дома — невозможно, так как когда последний штырь добьется до уровня пола дома (потолка подвала), вам нечем будет забивать его дальше.

Идите сразу на улицу.

Там нужно рыть яму и сверлить отверстие в фундаменте, а это тоже стоит денег.

Но зато все будет сделано как надо.

В моем случае была уже вырыта яма под трубу и под нее же отверстие в фундаменте сделано, и туда как раз прошел еще и провод в гофре, потом все запенилось.

В общем комплект мне очень даже понравился. Сделано очень качественно, и они обещают срок службы 100 лет в неагрессивных грунтах.

У меня нет приборчика для измерения сопротивления заземления, но думаю производитель не врет и все работает как надо. )

Стоимость установки такого заземления — 10 000р за сам комплект (кризис, детка — раньше было в 2 раза дешевле!) + яма +отверстие в фундаменте +забивание (если нет двух а лучше трех бесплатных помощников) + 1200-1600р провод в гофре метров 10 (16-25 квадратов), медная луженая клемма под болт 10 мм и клемма под винтовой зажим на шине в щитке (рублей 20-40).

На клемму я еще одел термоусадку, полностью изолировав провод, и промотал все своей любимой супернадежной изолентой Scoth Super 33+:

Да! Еще один момент! )

У меня были ручные клещи под обжим клеммы максимум на 16.

Но если вы возьмете провод на 25 кв мм, то дешевые ручные клещи такой размер уже не возьмут, нужен гидравлический опрессовщик, который стоит от 3000р. Или клемма с болтовыми зажимами, которая стоит 400р!

Однако, в крепежной пластине с болтами предусмотрен зажим просто провода без клеммы.

Чтобы использовать этот зажим, купите многожильный провод с не с мягкими тонкими, а с жесткими толстыми жилами — я такие видел на стенде в магазине. Их зажмет отлично без всяких гильз, клемм и опрессовок!

Как сделать модульно-штыревое заземление

Видео инструкция как произвести монтаж заземления своими руками.

Как выбрать комплект заземления для частного дома, дачи, промышленного объекта?

Из какого материала существуют комплекты заземления и чем отличаются?

Срок службы готовых комплектов заземления?

Какой длины выбрать комплект заземления?

Для чего нужно заземление и как сделать собственными силами.

Все о заземлении частного дома, дачи, промышленного объекта.

Наличие защитного заземления – обязательное условие ввода в эксплуатацию жилых зданий и подключения промышленных электроустановок, отсутствие соединения с землей чревато поражением людей током и возгоранием оборудования.

Устройство контура и способ его заложения выбирается заранее с учетом ожидаемой нагрузки, требований безопасности и параметров грунта. Основным ориентиром служат нормы ПУЭ (гл.1.7) и ПТЭЭ, экономия на материалах и отклонения от правил монтажа недопустимы.

Целью защитного заземления является защита людей от поражения током при пробое изоляции фазного провода и других аварийных ситуациях. Наличие защитного заземления устраняет угрозу замыкания фазы на трубах или корпусах приборов, большие токи уходят через него на участки с меньшим сопротивлением. Чем меньше сопротивление – тем лучше!

Значение верхнего предела зависит от подключаемой нагрузки и типа сети, а именно:

  • В частных домах, запитанных от сети в 220/380 В это значение поддерживается в пределах 30 Ом;
  • Электроустановки с глухим заземлением нейтрали и напряжением до 1000 В подключаются к заземляющим устройствам с сопротивлением не более 4 Ом, выше 1000 и большими токами замыкания – 0,5;
  • При подключении к заземлению молниезащиты или присоединении дома к газопроводу сопротивление линии не должно превышать 10 Ом.

Точные требования к этой величине прописаны в ПУЭ (1.7.90), ее корректировка при отклонении удельного электрического сопротивления грунта от нормы обязательна.

На увлажненных или солесодержащих почвах эффективность защитного контура будет максимальной, на сухих, каменистых или вечномерзлых участках – наоборот. Вторым фактором влияния на величину сопротивления является конфигурация и площадь самого заземлителя, при серьезных требованиях к безопасности число или длину электродов увеличивают.

Стандартная схема заземляющего устройства состоит из внутреннего и внешнего контура, соединяемого в единую систему. Внешняя часть закладывается на безопасном от дома, но не чрезмерном расстоянии, оптимальный диапазон варьируется от 1 до 10 м от входа. Она в обязательном порядке углубляется в землю, ниже уровня промерзания грунта.

Конфигурация контура заземления для частного дома и дачи чаще всего имеет одиночный очаг заземления. Электроды изготавливаются из оцинкованной, омедненной и нержавеющей стали и располагаются вертикально.

Горизонтальные элементы (включая соединительные полосы) имеют сечение от 50 мм 2 и выше и закладываются в траншеи глубинной в 50-70 см.

Монтаж такого устройства заземления осуществляется с помощью:

  • вибрационных молотов;
  • ручных инструментов (кувалды).

К преимуществам модульно-штыревого защитного заземления относят заводское качество стержней заземления, отсутствие трудоемких земляных работ, возможность монтажа защитного заземления в подвалах или внутри периметра дома, сравнительно низкую смету, простоту монтажа и возможность самостоятельного выполнения работ.

Отдельные требования выдвигаются к месту расположения электрода заземления, чем меньше на этом участке будут находиться люди, тем лучше. Оптимальной признана северная (теневая) сторона, как более сырая.

Читайте также  Нужна ли система уравнивания потенциалов в новостройке?

Глубинный способ монтажа предполагает закладку вертикальных электродов заземления на глубину до 15-30 м. Сварные соединения отсутствуют, элементы длиной 1,5 метра соединяются резьбовыми муфтами с токопроводящей смазкой.

Конфигурация заземления зависит от параметров участка и типа объекта, для жилых домов одного комплекта заземления 6 метров более чем достаточно (если грунт влажный или высоко находятся грунтовые воды). Комплекты заземления бывают от 3-х до 30 метров. Самые распространенные комплекты заземления: 6, 9, 12 метров, более уже могут возникнуть трудности в монтаже без применения строительной техники.

Если у Вас установлен/планируется установка газового котла – предпочтительно рассмотреть комплект заземления от 9 метров и более, если песчаная почва – 15 метров.

Сопротивление электрода заземления существенно уменьшится, если получится достигнуть грунтовых вод. Сопротивление электрода заземления уменьшается на 20-30% после монтажа в течение месяца благодаря обсадкой грунта вокруг электрода заземления.

Готовые комплекты заземления либо отдельно электроды заземления изготавливаются в трех вариациях:

  1. Оцинкованная сталь;
  2. Омедненная сталь;
  3. Нержавеющая сталь.

Материал электродов заземления влияет на срок службы и цену комплекта заземления. Сопротивление грунта превышает удельное сопротивление металла электрода заземления, соответственно комплекты заземления равной длины показывают максимально похожие значения сопротивления заземления после монтажа и замера электрода.

Расчетный срок службы комплектов заземления из разных материалов:

  1. Оцинкованная сталь — 20-30 лет;
  2. Омедненная сталь – 40-50 лет;
  3. Нержавеющая сталь – 100 лет и более.

Готовые комплекты заземления бывают от 3-х до 30 метров. Выбор длины зависит от задачи и объекта, где требуется заземление.

Монтаж допустимо производит при любых погодных условиях (при желании и наличия оборудования – своими силами).

Модульно-штыревое заземление своими руками — инструкция

Модульно-штыревое заземление обеспечивает минимальное сопротивление грунта распространению в нем электрического тока. Такой способ заземления находит широкое применение в промышленных, административных зданиях, частных домах. Расскажем, как сделать его своими руками, какие правила нужно знать при работе с устройством.

Последовательный монтаж элементов

Установка модульно-штыревого заземления производится легко и просто. Резьбу первого штыря смазываем токопроводящей антикоррозийной пастой и накручиваем на нее конусообразный наконечник. На другой конец таким же образом устанавливаем соединительную муфту и вкручиваем в нее ударную головку, предназначенную для защиты штыря от ударной нагрузки перфоратора.

Установка заземлителя в грунт

Модульно-штыревое заземление, которое собрали, опускаем в заранее подготовленное углубление в земле. Нужно максимально глубоко воткнуть его в грунт своими руками. Затем подключить к сети перфоратор и вставить его насадку в ударную (направляющую) головку. Таким образом штырь будет погружаться в грунт при воздействии на него ударной силы перфоратора. Для присоединения следующего стержня необходимо оставить примерно 20 см от земли.

Ниже мы приводим инструкцию завода-изготовителя по монтажу системы заземления с помощью перфоратора

Инструкция по монтажу модульно-штыревого заземления

После этого следует замерить сопротивление заземления. Для этого необходимо снять ударную головку и к тому месту, где она располагалась подсоединить специальный прибор, омметр.

Прибор для измерение сопротивления заземления М-416

После того как заглубили первый штырь в землю на всю длину, направляющая головка для перфоратора снимается и через соединительную муфту прикручивается следующий штырь. На верхнюю часть снова монтируем соединительную муфту и направляющую головку под перфоратор, после чего процесс повторяется.

Обратите внимание! Штыри модульной системы допускается располагать не только в линию. Их можно вбивать в угловых точках по системе треугольника, а также по дуге. Суммарное сопротивление растеканию тока, создаваемое всей цепочкой, не должно превышать 3-4 Ома.

График зависимости сопротивления растеканию заземлителя

После заглубления всех штырей необходимо их соединить горизонтальным заземлителем с помощью латунных зажимов. Один из вертикальных заземлителей соединяется через проводник с электрическим щитом.

Преимущества и недостатки системы

К достоинствам модульно-штыревой системы относятся:

  1. Простота выполнения монтажных работ.
  2. Использование вертикальных электродов большой длины позволяет смонтировать систему на ограниченной площади пространства при соблюдении требуемых параметров тока растекания.
  3. На выполнение работ требуется минимальное количество трудозатрат, что определяет численность бригады монтажников (1 – 2 человека).
  4. Отсутствует необходимость использования сварочного оборудования.
  5. Использование ручного механизированного инструмента (электро- или пневмоотбойного молотка) значительно снижает трудозатраты и время выполнения работ.
  6. Использование омедненных стержней и соединительных элементов, при изготовлении которых используют металлы, стойкие к коррозии, значительно увеличивает сроки эксплуатации системы.
  7. Элементы системы производятся на промышленной основе и реализуются комплектно, что обеспечивает качество используемых элементов и возможность быстрого монтажа.

Основной недостаток — высокая стоимость, обусловленная качеством материалов и наличием конструктивных элементов (наконечники, муфты, зажимы), изготовление которых требует специальных видов обработки.

При устройстве системы заземления все результаты измерений оформляются соответствующими протоколами, сами измерения должна проводить электроизмерительная лаборатория, зарегистрированная в установленном законом порядке, а на контур заземления оформляется Паспорт заземляющего устройства.

Монтаж системы своими руками

Монтаж можно выполнить с привлечением специалистов или собственными силами. Для выполнения работ потребуются:

  • отбойный молоток или перфоратор, значительно упрощающий установку устройства;
  • измеритель сопротивления.

Этапы установки системы:

  1. Рассчитываем необходимую глубину залегания, определяемся с требуемым количеством стержней и величиной их погружения в грунт.
  2. Отступив на 1,5 м от стены здания, роем яму шириной, длиной и глубиной по 20 см, отступив на полтора метра от стены.
  3. Вблизи места проведения монтажных работ устанавливаем измеритель сопротивления, на расстоянии 10 и 25 метров от него забиваем в грунт измерительные электроды, подключаем прибор.

Совет №1. Если нет возможности измерить сопротивление после установки каждого штыря, можно заглубить систему на более низкий уровень от 15 до 30 метров, и вызвать представителей лаборатории, которые произведут все необходимые замеры и оформят документацию.

Схема расположения электродов при модульно-штыковой системе

  1. Подготавливаем устройство. Обрабатываем резьбу с обеих сторон графитной пастой (или аналогичным составом). Надеваем наконечник на резьбу, на второй конец устанавливаем соединительную муфту. Накручиваем посадочную ударную насадку, которая будет контактировать с вибрационным молотом. Удерживать стержень в вертикальном положении будет специальный зажим.
  2. Вставляем в яму наконечником вниз подготовленный стержень. Используя отбойный молоток, заколачиваем стержень в землю, оставив 20 см над поверхностью для стыковки со вторым стержнем. Снимаем посадочную ударную насадку.
  3. Измеряем сопротивление, соединив измеритель со стержнем.
  4. Обрабатываем муфту токопроводящей антикоррозийной пастой и вкручиваем в нее следующий стержень, а на него снова муфту, обработанную пастой. Устанавливаем насадку и вколачиваем в землю по той же схеме с использованием молота. Измеряем сопротивление. Вновь наращиваем стержень, повторяя это действие до тех пор, пока сопротивление не достигнет 4 Ом.
  5. Последний штырь забиваем на такую глубину, чтобы из него можно было выкрутить муфту, и оставляем над землей около 10 см.

Готовое модульно-штыревое заземление

  1. Далее соединяем вертикальный заземлитель с горизонтальным заземляющим проводником. Зажим состоит из трех пластин, имеет четыре крепления на болтах. В нем предусмотрены разъемы под заземляющий стержень, кабель и стальную полосу. На наружный конец штыря привинчиваем зажим — той стороной, которая предназначена под стержень. На другую сторону зажима привинчиваем болтом кабель или металлическую полосу, укладывая между ними пластину, защищающую от коррозии контактирующие между собой элементы. Все болтовые соединения обрабатываем пластичной влагостойкой лентой.
  2. Устанавливаем ревизионный люк.

Совет №2. Вместо готового ревизионного люка, имеющего достаточно большие размеры, можно использовать канализационную муфту. Снизу на муфту крепится заглушка из фанеры с отверстием под стержень.

Если позволяет грунт, то штыри можно углубить до 40 метров. При невозможности погружения стержней в грунт на необходимую глубину, следует выполнить монтаж обычных заземлителей. Их количество будет зависеть от сопротивляемости почвы.

С помощью модульной системы можно выполнить различные виды заземления: на одну точку, очаговое, гребенчатое, многоточечное. Способ установки выбирается в зависимости от типа почвы и площади участка для монтажа. статью: → «Разновидности систем заземления».

Видео по теме

В завершение нашей статьи предлагаем посмотреть видео о монтаже штыревого заземлителя с помощью перфоратора.


Показатели сопротивления грунтов

Величина сопротивления грунта показывает, насколько хорошо в нем будет осуществляться растекание тока. Значение этого показателя во многом зависит от состава грунта, фракции и плотности прилегающих друг к другу частиц.

Таблица сопротивления грунта

Тип грунта Сопротивление, Ом/м
Вечно мерзлый грунт 500-50000
Сухой песок 400-4000
Влажный песок 10-400
Суглинок 10-150
Глина 20-60

Приборы, требующие заземления

Для некоторых электроприборов необходимо дополнительное заземление, кроме розетки с заземляющим контуром. Без устройства качественного заземления потенциально может быть опасна для работа следующих приборов

  1. Микроволновая печь. На задней стенке установлена клемма для подключения к заземлению. Но в инструкции к ней указана лишь общая фраза «требуется заземление» и больше ничего не уточняется. Без подключения к заземлению, микроволновая печь, может создавать фон опасный для здоровья человека.
  2. Стиральная машина. Зачастую прикосновение к ней вызывает легкое покалывание и пощипывание — пропускается электрический ток. Чтобы избежать этого и полностью обезопасить себя, необходимо заземление стиральной машины.
  3. Электрическая духовая печь.
  4. Если подключить корпус компьютера к заземлению, скорость работы интернета повысится в несколько раз, система не будет «зависать».

Сравнение заземления модульного и обычного

Сравнительная характеристика обычного заземления и модульной системы показывает множество очевидных преимуществ модульно-штыревого заземления.

Обычное заземление Модульно штыревое заземление
Требуется выполнение сварочных работ Сварочные работы не выполняются
Трудоемкий и продолжительный процесс, нуждающийся в выполнении больших объемах землянах работ С монтажом может справится даже один человек без опыта работы
Для транспортировки необходим грузовой автомобиль Всю систему может унести в руках один человек
Требуется резка материала Монтаж происходит при помощи муфт и болтовых соединений, резка не требуется
Необходима значительная площадь Требуемая площадь установки — 1 кв. м

Распространенные ошибки при монтаже

  • Наиболее часто встречающейся ошибкой при монтаже модульного заземления является недостаточное заглубление штырей, которые можно повредить при выполнении хозяйственных работ. Рекомендуется прокладка соединительных и заземляющих проводников на глубине 0,5-0,7 м.
  • Часто последний штырь не удается полностью погрузить в грунт. Его необходимо обрезать болгаркой.
  • Нельзя забывать про обработку всех мест соединения элементов системы антикоррозийной пастой.

Часто задаваемые вопросы

Вопрос №1. Можно ли устанавливать заземление, если грунт на участке частично состоит из гравия или мелкого строительного мусора?

Можно, если при этом используется технология электролитического осаждения меди на сталь. Применение такой технологии разрешено техническим Циркуляром «РосЭлектроМонтажа» №11/2006.

Вопрос №2. Какова должна быть минимальная площадь сечения использующегося проводника?

Оптимальная площадь сечения — 150 мм2 для стали и 50 мм2 для меди. Допускается использовать также стальную полосу 0,5х3 см.

Вопрос №3. Каким образом можно установить заземление частного дома в январе, когда грунт уже замерз?

Модульно-штыревое заземление в частном доме можно смонтировать непосредственно в нем — в подвале или подполе, совмещенном гараже. Чтобы сэкономить длину использующихся проводов, щиток можно установить недалеко от точки заземления.

Вопрос №4. Где лучше всего выполнить зажим провода?

Ниже уровня пола — зажим надежно скрыт и не мешает при передвижении по дому, однако, при этом возникают некоторые сложности в обслуживании.

Вопрос №5. Каким образом можно повысить надежность муфтового соединения отдельных штырей?

Повысить механическую прочность стержней в местах резьбового соединения можно установкой термоусадочки, не входящей в комплект поставки системы.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
