Отвертки: виды и их назначение

Содержание:

  1. 1. У каждого инструмента есть своя история
  2. 2. Каждый вид отвертки — под определенный крепеж
  3. 3. Как читать маркировку?
  4. 4. Не просто отвертка!

Когда предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, без отвертки не обойтись. Дома, в мастерской, на даче, в гараже — этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины. Вот лишь небольшой перечень работ, при которых он может применяться:

  • Сборка и разборка мебели.
  • Обслуживание автомобилей, мотоциклов, велосипедов.
  • Ремонт техники, компьютеров, электроники.
  • Электромонтажные работы, установка розеток, выключателей.

Конечно, гораздо быстрее закручивать крепеж с помощью шуруповерта, но не всегда его использование целесообразно. Во-первых, он слишком большой и работать им в узких местах неудобно, а дотянуться до труднодоступных порой и вовсе невозможно.

Во-вторых, он занимает много места при хранении и перевозке. В-третьих, требует либо подключения к электросети, что ограничивает передвижение по рабочему участку, либо периодической зарядки аккумулятора. Кроме того, цена на шуруповерт в разы выше цен на отвертки.

Если вам не предстоит строительство, большой ремонт или сборка мебели в производственных масштабах, то для выполнения простых работ в быту лучше взять отвертку. Она компактная, удобная для закручивания крепежа в стесненных условиях и отлично подходит для работы с мелкими деталями, ее можно легко закрепить на поясе для инструментов или положить в карман, а работать с ней можно при любой температуре и влажностном режиме.

Отвертка должна быть в каждом доме! Она по праву занимает почетное место в арсенале любого мастера или практичного хозяина. С ее помощью собирают как простейшие бытовые изделия, так и сложные электроприборы. Если с наиболее распространенными прямыми и крестовыми отвертками приходилось работать практически всем, то есть и довольно специфические, используемые в узкоспециализированной сфере, например, ремонте мобильных телефонов, компьютеров, музыкальной аппаратуры. Разберемся в том, какие отвертки для чего используются, и как выбрать подходящую. Но сначала поговорим о том, откуда они появились.

У каждого инструмента есть своя история

Потребность в таком приспособлении как отвертка связана с изобретением винтов, первое упоминание о них относится к XVI веку. Изначально для их откручивания использовались ключи, так как головка винта была шестигранной. При этом не всегда удавалось легко вкручивать и выкручивать крепеж, поэтому в головке винта проделывали паз, в который вставляли плоскую рабочую часть инструмента, который тогда называли тупой стамеской, а сегодня — отверткой. Принято считать, что она была изобретена в XVII веке. В это время она повсеместно применялась при изготовлении оружия и в точной механике. Доказательством этого является то, что в пистолетах и мушкетах того времени есть винты с прямым шлицем. Вплоть до XX века других видов шлицев не существовало, поэтому и отвертка оставалась неизменной. Толчком к эволюции стал случай, который произошел с канадским коммивояжером Петером Робертсоном: при закручивании винта рабочая часть отвертки выскользнула из прямого паза и вонзилась ему в руку. Он предложил более безопасную конструкцию шляпки — не с прямым шлицом-прорезью, а с квадратным углублением по центру. Так называемый «робертсоновкий винт» требовал новой формы рабочей части отвертки — и с этого момента она стала квадратная. Это обеспечило лучшее центрирование, безопасное вкручивание и увеличение передаваемого усилия. Такой крепеж нашел применение в машиностроении, в частности, использовался на заводах компании «Форд». В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу. Винты с крестовым шлицом в 40-е годы использовались в строительстве военных самолетов-бомбардировщиков.

С развитием производства крепежа и его применением в различных сферах деятельности разрабатывались и новые виды отверток, каждая из которых подходит строго под определенную форму шлица. Сегодня существует более 10 разновидностей данного инструмента. Чтобы вам было легче разобраться, расскажем о них подробнее.

Каждый вид отвертки — под определенный крепеж

Допустим, предстоит разобрать шкаф. Чтобы подобрать подходящий инструмент, нужно смотреть на шлиц крепежных элементов. Случается, что из-за неправильного выбора отвертки в процессе откручивания повреждается шлиц, и извлечь крепеж не получается. Приходится прибегать к радикальным мерам и выкручивать его, используя экстрактор. Однако, этого очень просто избежать, если вы будете знать, как называется и как выглядит отвертка для работы с каждым из видов крепежных элементов. Ведь одно дело — прикручивать розетки и дверные ручки, другое — обслуживать транспортное средство, ремонтировать мобильные телефоны и технику. Если вы будете знать основные виды отверток, то вам будет достаточно взглянуть на крепеж, и вы сразу поймете, какой инструмент нужен для работы. Чтобы вам было проще все это запомнить, воспользуйтесь следующей таблицей.

Плоская (SL)

Крестовая (PH)

Звездообразная (TORX)

Шестигранная (HEX)

Крестообразная с направляющими (PZ)

Конечно, разновидностей отверток существует гораздо больше. Например, у инструмента типа HEX есть подвид — четырехгранная отвертка, у крестовых — крестовая ассиметричная Torq (с ее помощью легко добиться сильной затяжки). Также существуют инструменты с рабочей частью специфической формы, например, «трилистник» (Tri-Wing) используется для установки крепежа в изделия, где соединение должно быть защищено от самостоятельного раскручивания; треугольная (Triangle recess) применяется при сборке электронных изделий и игрушек; двухштыковая (Spanner) предназначена для закручивания крепежа в местах общественного пользования: лифтах, уборных и других, чтобы винт нельзя было выкрутить подручными средствами. Выбирать отвертку нужно не только под форму шлица крепежного элемента, но и под его размер. Это легко узнать по маркировке инструмента.

Как читать маркировку?

Итак, вы видите отвертку нужной вам формы, например, крестовую. Но как определить на глаз, подойдет ли она под необходимый размер крепежа? На самом деле все очень просто — эта информация заложена в ее маркировке. Рассмотрим для примера инструмент с маркировкой РН3х150 мм. Буквы обозначают вид отвертки: PH — крестовая. Цифры обозначают размеры: 3 — это номер, который характеризует диаметр крепежного элемента, для которого она предназначена, в данном случае он может составлять 5-7 мм; 150 мм — это длина стержня инструмента. Кстати, у некоторых моделей маркировка несколько иная, например, 4х0,8х100 мм. В данном случае указаны только параметры самой отвертки: диаметр стержня, диаметр рабочей части и длина стержня. Если же указывается только номер, например, SL3, то по нему можно догадаться, какую длину и диаметр имеет рабочая часть. Вам помогут данные из следующей таблицы:

Номер отвертки Диаметр стержня, мм Длина стержня, мм
4 До 80
1 5 До 100
2 6 До 120
3 8 До 150
4 10 До 200

Кроме цифровых обозначений, в маркировке могут присутствовать еще аббревиатуры, по которым можно понять, из какого металла выполнена рабочая часть: CrV — хромованадиевая сталь, CrMo — хромомолибденовая. Эти сплавы устойчивы к механическим повреждениям, температурным воздействиям и образованию коррозии. Такие инструменты прослужат долгие годы. Но и это еще не все, что нужно знать при покупке.

Не просто отвертка!

Возвращаясь к истории изобретения и усовершенствования этого инструмента, стоит отметить, что его конструкция в целом не претерпевала радикальных изменений, но с годами совершенствовалась и дополнялась тем, что может пригодиться при выполнении узкоспециализированных задач. Приведем несколько примеров:

  • Для электромонтажных работ — используются отвертки, имеющие диэлектрическое покрытие, которое защищает мастера от удара током. С такими инструментами можно откручивать крепеж на объектах, находящихся под напряжением. Например, отвёртка 1000 V 1760i 0,8 х 4,0 х 100 мм Wera WE-031242 подходит для работы с объектами под напряжением до 1000 В. Также в отвертку может встраиваться устройство для распознавания скрытой проводки и наличия тока в розетке — это так называемые тестеры и пробники. При обнаружении источника напряжения они могут подавать световой сигнал, как отвертка-индикатор 190 мм 100-500В FIT 56529, или звуковой, как Ресанта 6885 48NS (RFA101).
  • Для работы в труднодоступных местах — применяются специальные отвертки с гибким стержнем, например, MATRIX SPARTA 115575.
  • Для продолжительных работ с крепежом — предназначены реверсивные отвертки, имеющие храповый механизм, например, KRAFTOOL 25556-H29. Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.
  • Для работ с разным крепежом — есть отвертки со сменными битами (плоскими, крестообразными, шестигранными и т.д.). Стержень имеет намагниченный держатель, куда вставляется бита. Вместо целого набора отверток вам понадобится только одна и несколько бит к ней, например, MAX-GRIP с гибким стержнем и битами 12 предметов STAYER или FIT IT 56330.

Сколько отверток нужно для работы? Все зависит от того, какой крепеж вы будете использовать чаще всего. Вы можете подобрать несколько инструментов по отдельности, заказать набор отверток или взять один инструмент со сменными насадками. Конечно, даже в быту отверткой одного вида не обойтись, а в профессиональной сфере тем более. Позаботьтесь о том, чтобы у вас под рукой всегда была нужная — сделайте заказ на нашем сайте прямо сейчас!

А оформить покупку вы можете, добавив товар в корзину, воспользовавшись сервисом быстрого заказа «Купить в 1 клик» в каждой карточке товара или позвонив по контактным телефонам интернет-магазина «ВсеИнструменты.ру».

Отвертки – устройство, виды, функционал, параметры выбора

Статья подготовлена при участии специалистов компании Леруа Мерлен Восток

Появившись еще в конце XVII века, отвертка и по сей день остается одним из самых востребованных инструментов в каждом доме, не говоря о профессиональном применении. Может показаться, что выбрать подходящую не составит никакого труда, но это ошибочное мнение, ведь сегодня модельный ряд включает, кроме нескольких основных разновидностей, и массу модификаций. Конечно, это не создаст сложностей для профи, а вот обычного потребителя озадачит. Чтобы ни у кого не возникало проблем, разберемся с отвертками с помощью специалистов компании Леруа Мерлен Восток.

Устройство отвертки

По определению, отвертка является ручным слесарным инструментом и предназначена для вкручивания и выкручивания резьбового крепежа, на головке которого есть специальные прорези (шлиц). Состоит отвертка из трех частей:

  • Наконечник (шлиц).
  • Стержень (жало).
  • Рукоятка (ручка).

Если наконечники съемные, со специальной шестигранной головкой-фиксатором, они называются биты. Как обычные наконечники, так и биты могут иметь магнитное покрытие, а также специальные насечки или шероховатую поверхность.

Жала или стержни бывают с круглым, квадратным или шестигранным сечением, в зависимости от модели отвертки, они могут быть односторонними и двухсторонними (наконечник с каждой стороны, если это съемный стержень). Кроме того, встречаются стержни с битодержателями – шестигранное гнездо, в которое вставляются биты. Так как крепеж зачастую «утоплен» на определенной глубине или расположен в труднодоступном месте, длина и толщина стержня также оказывают влияние на сферу применения той или иной отвертки.

Рукоятка отвечает за силу крутящего момента и удобство работы с инструментом. У основной массы отверток рукоятки цилиндрической формы, суженной к стержню, с гладкой поверхностью или рельефом. Но есть и специальные, Т-образные и Г-образные формы рукояток, для усиления крутящего момента и работы в труднодоступных зонах.

Простейшие отвертки представляют собой монолитную конструкцию, рассчитанную только на определенный вид крепежа. Более сложные модели – разборные:

  • Одна рукоятка подходит для съемных стержней одинаковой толщины с разными наконечниками.
  • Рукоятка и стержень с битодержателем для различных наконечников.
Читайте также  Нагрев вводного автомата при превышении потребляемой мощности

Разновидности наконечников

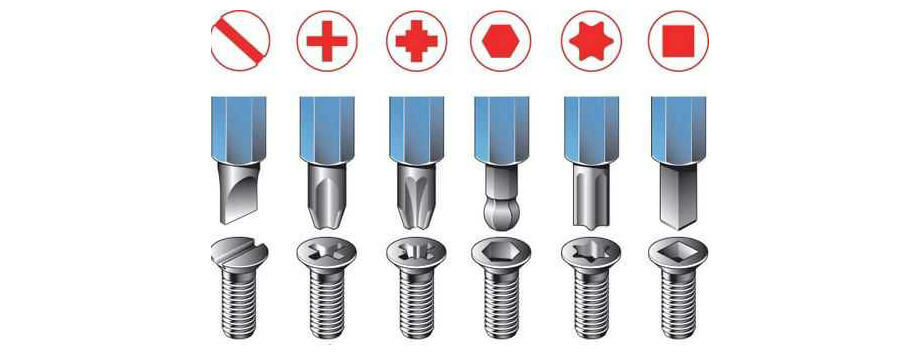

Отвертки подразделяются по форме (типу) наконечника, обозначаемого соответствующей маркировкой. Наиболее востребованы пять видов:

  • SL (Slotted) – отвертка с плоским наконечником, для работы с винтами с прямым шлицем (один паз), ее еще называют прямошлицевой или шлицевой.
  • PH (Phillips) – отвертка с крестовым наконечником, для работы с винтами с фигурным шлицем в форме креста (два паза под прямым углом друг к другу с углублением в центре), ее называют крестовой или филлипсом.
  • PZ (Pozidriv) – отвертка напоминает крестовую, но наконечник усилен направляющими, предназначена для работы с винтами с фигурным шлицем в форме креста с дополнительными гранями (пазы в виде двух крестов, смещенных на 45⁰ относительно друг друга), называют такую отвертку крестообразная, или позидриф.
  • HEX – отвертка с наконечником в форме шестигранника, для работы с соответствующим шлицем.
  • TORX – отвертка с шестилучевым наконечником, для работы со шлицем в форме звезды, так называемая «звездочка».

Кроме того, существует такой подвид отверток, как прецизионные – для особо точных работ с мелким крепежом, встречающимся в бытовой, компьютерной и мобильной технике, электронных устройствах, часах.

Маркировка дает полные характеристики инструмента, она включает аббревиатуру, указывающую на тип наконечника, а также номер, указывающий на диаметр и длину стержня, по номеру же можно определить и диаметр крепежа. Дополнительно может наноситься знаковое обозначение – минус (плоские отвертки) или плюс (крестовые и крестообразные), а также обозначение состава сплава наконечника.

Зависимость у крестовых и крестообразных отверток между номером, габаритами и диаметром крепежа следующая:

  • 0 – стержень диаметром 4 мм, длиной до 80 мм, для крепежа диаметром до 2 мм.
  • 1 – стержень диаметром 5 мм, длиной 80-100 мм, для крепежа диаметром 2,1-3 мм.
  • 2 – стержень диаметром 6 мм, длиной 100-120 мм, для крепежа диаметром 3,1-5 мм.
  • 3 – стержень диаметром 8 мм, длиной 120-150 мм, для крепежа диаметром 5,1-7 мм.
  • 4 – стержень диаметром 10 мм, длиной 150-200 мм, для крепежа диаметром от 7,1 мм.

Перед нулевым значением у крестовых отверток еще две позиции – 000 и 00, но это прецизионные разновидности, в быту они используются реже, например, для замены батареек в детских игрушках. У плоских отверток номер после аббревиатуры обозначает не диаметр стержня, а ширину наконечника, которая варьируется от 2 до 18 мм. Если же после букв две цифры, например, SL 0,5×4, то первая – толщина жала, а уже вторая – ширина.

Виды отверток

Кроме обычных отверток, отличающихся наконечниками и габаритами, существуют специальные, с расширенным функционалом, предназначенные для определенных рабочих условий.

Для электромонтажа – диэлектрические отвертки с изоляцией, выдерживают напряжение до 1000 В; индикаторные отвертки (тестеры) — определяют наличие тока, положительный результат подтверждают световым или звуковым сигналом.

Для труднодоступных мест – отвертки с укороченным или, напротив, удлиненным или гибким стержнем, встречаются также отвертки с регулируемым стержнем, у которых в рукоятке стопор. Кроме нестандартной длины стержня, у отверток для трудных зон обычно и рукоятка меньшего размера.

Для особой обработки крепежа – застарелый, заржавленный или закисший крепеж плохо поддается выкручиванию, и может потребоваться направленное ударное воздействие. В этих случаях используют ударные отвертки – с усиленным стержнем и металлическим наконечником на торце рукоятки (пятка), рассчитанным на удар подручным инструментом. Для этих же целей или чтобы максимально надежно зафиксировать крепеж, используются и силовые отвертки, с массивным, выполненным из особо прочного сплава шестигранным стержнем и отверстием в рукоятке для усиления воздействия.

Для длительного применения специалисты предлагают использовать реверсивные отвертки с храповым механизмом.

Когда необходимо быстро выполнить значительный объем работ (например, смонтировать плинтус) при помощи ручной отвертки, рекомендую использовать отвёртку с храповиком (трещоткой). Это специальный механизм, встроенный в ручку, который позволяет вращаться отвертке в одном направлении, не допуская обратного вращения.

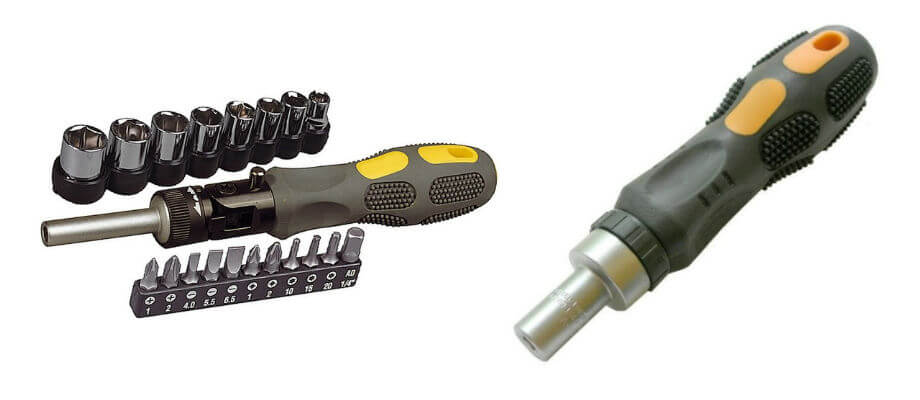

Универсальные – не существует одного универсального наконечника для всех типов крепежа, но универсальными могут быть разборные отвертки. Одна или несколько рукояток для набора стержней (одинарных или двойных), в том числе, для стержня с битодержателем и набором бит. Или же одна рукоятка и стержень с битодержателем, укомплектованный разными битами.

Параметры выбора

Выбор отвертки в первую очередь зависит от предполагаемой сферы применения – простейшие операции (изредка вкрутить пару-тройку саморезов) или узкая направленность (сборка мебели, монтаж электроприборов). Исходя из этого, подбирается отвертка или набор, подходящий под тип крепежа и с соответствующим функционалом. Когда речь о периодическом применении, для бытовых целей, подойдут отвертки среднего ценового сегмента. Определившись с типом наконечника и габаритами, учитывают и другие характеристики.

Выбирая отвертку, важно обратить внимание на следующие параметры: прочность стержня, качество стали, материал рукоятки и ее эргономичность. Прочность стержня зависит от его твердости, которая по ГОСТу варьируется в пределах 47-52 HRC (по шкале Роквелла), для повседневных работ достаточно нижнего предела. Что касается стали, то хромованадиевый (Cr-V) сплав отличается приемлемой механической прочностью. Даже для эпизодического использования рукоятка инструмента должна быть удобной – хорошо ложиться в руку и не выскакивать из захвата.

Если же речь о более интенсивном режиме эксплуатации отверток, рекомендован инструмент подороже, с расширенным функционалом и улучшенными характеристиками.

У более дорогих отвёрток появляются дополнительные функции, благодаря которым работать становится комфортнее. Например – нескользящие прорезиненные вставки, упор для пальца, большая площадь рукоятки для комфортного контакта с ладонью, отверстие в рукоятке для усиленного крутящего момента. Кроме того, стержни из более качественной инструментальной стали (S2) и наконечники из особо прочной молибден-ванадиевой стали (X50CrMoV15).

Тем, кто хочет сэкономить на покупке большого количества отверток, подойдут разборные модели со сменными стержнями (битами и головками).

Удобны и отвертки со съемными стержнями – нужно купить один раз рукоятку, а стержни и биты докупать по мере необходимости. Все стержни подходят ко всем рукояткам, вне зависимости от размера.

Сегодня производители стараются информировать потребителей в максимальном объеме. Посредством маркировки на стержне, рукояти или торце, а то и на всех этих частях, можно узнать все характеристики понравившейся отвертки, чтобы понять, подходит ли она для поставленных задач. А чтобы убедиться в хорошей эргономике, достаточно подержать инструмент в руках. Такой комбинированный подход поможет сделать правильный выбор.

Для тех, кто регулярно что-то мастерит своими руками, не лишним будет столярный стружкоотсос из пылесоса, если же предстоит работа с газобетоном, пригодятся самодельные инструменты и приспособления. В видео – о том, как выбрать шуруповерт, когда отвертки уже не могут осилить имеющийся объем.

Как выбрать отвертку

Каждый из нас знает, что такое «отвертка». И те, кто при упоминании этого слова думают о специальном инструменте, и те, кто в первую очередь представляют алкогольный коктейль. Отвертка имеет довольно простую конструкцию. Рукоятка, стержень, рабочая часть (наконечник) – вот ее основные элементы.

Казалось бы, ошибиться с выбором такого инструмента довольно трудно. И вместе с тем, в продаже можно найти десятки и сотни видов и вариаций отверток от разных производителей, из разных материалов и под разные крепления. И разобраться в этом многообразии всё же будет совсем не лишним.

Виды отверток

В настоящее время выделяют следующие основные виды отверток с учетом формы креплений, для которых они предназначены:

1. Плоская отвертка (маркировка SL) – современный вариант изобретения Да Винчи. Такой вариант также называют прямошлицевой отверткой, так как ее рабочая часть похожа на плоскую лопатку. Отвертка предназначена для подходящих по форме креплений, но в некоторых случаях может использоваться и при работе с винтами, шурупами и саморезами другой формы.

2. Крестовая отвертка (PH) имеет рабочую часть в форме конуса. С ее помощью можно откручивать-закручивать крепления со шлицем в форме креста. Конструкция такой отвертки предполагает большее число точек соприкосновения с поверхностью крепления по сравнению с плоским аналогом. Это помогает развить большее усилие при работе, обеспечив более надежное соединение.

Разновидностью крестовой отвертки считается крестообразная отвертка с направляющими (PZ). Рабочая часто такого инструмента кроме крестового профиля имеет дополнительные грани, позволяющие плотнее прижать инструмент к креплению. Крепеж такой формы используется при сборе конструкций из относительно мягких материалов: дерева, алюминия, гипсокартона.

3. Звездообразная отвертка (TORX) в сечении профиля рабочей части напоминает шестиконечную звезду. Отсюда такое название. Подобные крепежи популярны в конструкции различных видов электроники и бытовой техники, а потому и встречается подобный инструмент чаще у мастеров соответствующих сервисных центров.

4. Шестигранная отвертка (HEX) в сечении профиля рабочей части имеет форму шестигранника, что позволяет развивать усилие в 10 раз больше, чем в случае использования крестовой отвертки. Крепления под такой инструмент часто применяются на объектах, которые находятся под напряжением. Разновидностью шестигранной отвертки можно считать четырехгранный инструмент (его еще называют отверткой Робертсона в честь автора).

В продаже можно найти и менее популярные виды отверток, конструктивно отличающиеся, как правило, лишь формой наконечника под разные варианты креплений. Расширенный перечень креплений с разными шлицами представлен на следующей картинке.

Выделяют и другие варианты классификации отверток. Например, по сфере использования:

1. Стандартная отвертка не отличается дополнительными возможностями и позволяет работать только с креплением определенного типа.

2. Диэлектрическая отвертка имеет рукоятку, покрытую специальным изоляционным материалом. Это позволяет работать с креплениями под напряжением до 1000 В (иногда больше).

3. Универсальная отвертка (с битами) конструктивно напоминает гнездовой ключ. Рабочая часть такого инструмента заменяется с учетом необходимого крепления.

4. Часовая отвертка (для точных работ) – это инструмент с миниатюрным наконечником для работы с предметами электроники, бытовой техники, часами и др.

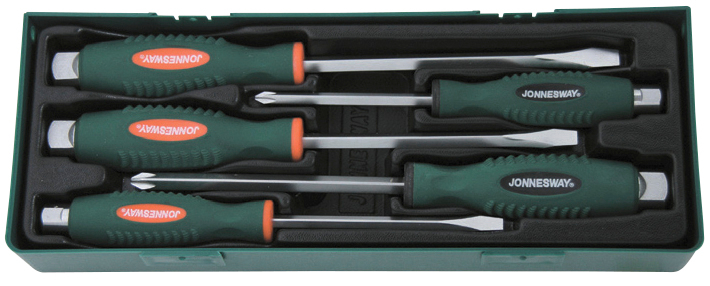

5. Ударная отвертка помогает справиться с крепежом, не поддающимся усилиям с помощью другого инструмента. По торцу такой отвертки необходимо ударять молотком, что способствует повороту биты инструмента. Как правило, в комплекте с ударной отверткой идут несколько бит под крепления разного типа.

Критерии выбора отвертки

Выбирая отвертку, в первую очередь, логично отталкиваться от формы и размера крепления, с которым планируется работать. При этом наиболее распространенными считаются крепления под плоскую и крестовую отвертки, а их размер оценивается на глаз.

Дополнительно необходимо учитывать следующие параметры:

1. Длина стержня – это расстояние от рукоятки инструмента до его рабочей части. Длинная отвертка предпочтительнее при работе с креплениями в труднодоступных местах, к которым нет свободного прямого доступа. Отвертка с короткой ручкой помогает развить большее усилие при надавливании на ее торец, что с большей вероятностью позволит справиться даже с «прикипевшими» креплениями.

2. Диаметр стержня. Отвертка с толстым стержнем обычно предназначена для креплений большого размера. Впрочем, диаметр может отличаться и у похожих моделей. В этом случае предпочтительнее выглядит инструмент с толстым стержнем. Он прочнее. С другой стороны, например, при работе с электроникой и бытовой техникой добраться до нужного винта часто можно, лишь погрузив отвертку в специальный паз. В этом случае инструмент должен иметь стержень требуемого диаметра.

3. Материл изготовления. В продаже можно найти инструмент из стали различного вида (хромванадиевая, хромомолибденовая и др.). Потребительские характеристики указанных составов сопоставимы. Дефекты конкретной модели «всплывут» только в процессе использования. Поэтому прочность отвертки рекомендуем оценивать визуально. Инструмент должен производить впечатление надежного и качественного изделия.

Читайте также  Какой автомат выбрать для водонасосной станции в доме: C16 или B16?

4. Материал ручки (металл, дерево, пластмасса, резина). С точки зрения эргономики и безопасности предпочтительнее выглядит отвертка с резиновой ручкой. Такой инструмент не будет скользить в руках и при необходимости защитит от удара электрическим током.

5. Свойства наконечника. Довольно популярны модели отверток, рабочая часть которых выполнена из намагниченного состава. Это позволяет удерживать крепеж перед вкручиванием без дополнительных усилий или помощи второй руки.

6. Возможность работы в труднодоступных местах. В продаже можно найти отвертки с гибким стержнем, который позволяет добраться до крепления под углом. Использование такого инструмента целесообразно только в случае очевидной необходимости.

7. Наличие реверса. Такие отвертки позволяют работать с креплением, не отрывая от него наконечник (рукоятка при необходимости прокручивается отдельно от стержня), что ускоряет процесс использования. Пример подобной модели представлен ниже.

Рекомендации по выбору

Наличие отвертки необходимо в комплекте инструментов любого мастера: от любителя до профессионала. Более того, целесообразно владеть несколькими отвертками для использования в разных ситуациях и для работы с креплениями необходимой формы.

Домашнему мастеру, не озадаченному специальными видами работ, подойдут модели отверток начальной ценовой категории с рабочей частью разной формы.

Специалистам, часто использующим инструмент, логичнее присмотреться к моделям других ценовых категорий, способным «пережить» большую нагрузку.

Электрикам пригодятся модели с рукояткой из изоляционного материала,

а часовщикам и радиотехникам – отвертки для точных работ.

Наконец, для работы со сложными креплениями нелишним будет иметь в арсенале ударную отвертку.

Виды отверток по типу шлицов, конструкции и назначению

Отвертки применяются как на больших производствах, так и в быту. Но существуют десятки видов подобного инструмента с разной конструкцией и предназначением. Неправильный выбор модели отвертки может привести к порче крепежа и привести его в полную непригодность. Рассмотрим виды отверток и их название, а также форму и особенности применения, чтобы впоследствии Вы могли легко подобрать нужный инструмент самостоятельно.

Типы наконечников отверток

Любая самая простая отвертка состоит из трех элементов: ручки (пластиковая, деревянная или резиновая), металлического стержня и рабочего наконечника. На последнем предусматриваются выступы, соответствующие прорезям в шляпке винтов или саморезов. Отвертку держат за ручку и выполняют вращение по оси. Важно, чтобы рукоять не скользила в руках.

При вкручивании и выкручивании на наконечник оказывается повышенная нагрузка, поэтому грани на нем постепенно слизываются и перестают цеплять шлицы в крепежном элементе. Чтобы продлить срок службы отвертки, наконечник изготавливают из прочных сплавов и подвергают закалке.

Обычно используется хром-ванадиево-молибденованя сталь. Рассмотрим виды шлицов крепежных изделий, под которые выпускаются разнообразные отвертки.

Прямой (плоский) шлиц — SL

Один из самых древних видов шлицов. Форма шлица применяется в саморезах и шурупах на изделиях, не требующих сильного затягивания (малоответственные конструкции).

Работать шуруповертами с саморезами имеющими прямой шлиц неудобно так как жало постоянно смещается в сторону и выскальзывает, царапая окружающие поверхности.

Отвертки для работы с плоскими шлицами могут затачиваться под классическую форму или радиусную. В первом случае это будет две грани, сводящиеся под небольшим углом к ровному плоскому торцу. Во втором — небольшой выступ внутри, препятствующий смещению наконечника от центра головки шурупа.

В плане закручивания — радиусная заточка предпочтительнее, поскольку повышает производительность. Но вставить жало в щель, чтобы что-то отогнуть, поддеть или расклинить ей неудобно.

Крестообразные шлицы

Отвертки получили такое название из-за формы выступов в наконечнике, в основе которых крест. Иногда могут называться мастерами просто «крестовыми» или «плюс».

Филлипс — PH

Шлиц был чуть ли не единственным из крестообразных, который широко использовался в СССР. Соответствует ГОСТу 10653-86 и обозначается как тип Н. По стандарту ANSI обозначается как Type I Cross Recess.

Тип шлица был разработан Дж. Томпсоном, но позже патент был продан Генри Филлипсу. Именно его компании — Phillips Screw Company принадлежит усовершенствование конструкции шлица и заслуга за его продвижение.

Благодаря такой конструкции шлица решалась проблема смещения отвертки при закручивании и такой крепеж можно было использовать с электро- и пневмоинструментом.

Современный инструмент для шлицов «Филлипс» обозначается РН и может быть с номером 0000, 000, 00, 0, 1, 2, 3, 4. Цифра указывает условный геометрический размер, прописанный в порядке увеличения.


Отвертка под шлиц PH.

Позидрив — PZ

Более сложная модификация РН и по стандарту ANSI обозначается как Type IA. ГОСТ 10753-86 относит его к типу Z. Патент на эту форму шлица был подан в 1962 г и принадлежит компании GKN Screws and Fasteners.

Конструкция шлица подразумевает основное крестообразное пересечение прорезей под прямым углом и дополнительные пазы, расположенные под 45º от них. Такая конфигурация повышает прочность и увеличивает точки соприкосновения с рабочей частью отвертки. Выталкивание при высокой силе закручивания здесь меньше, поэтому такая форма чаще используется на электроинструменте. Но изготовление дополнительных рисок делает процесс производства крепежа более дорогостоящим.

Отвертки для таких шлицов обозначаются PZ или Pozidriv. Рядом указывается номер от 0 до 5, сообщающий условный размер в порядке возрастания. Неверно подобранный номер приводит к несоответствию отвертки и головки крепежа, что сказывается на удобстве работы и качестве крепления.

Между собой отвертки и биты под шлицы позидрив и филлипс не взаимозаменяемы. Кроме дополнительных рисок отличие существует в самих канавках. У филлипс они заточены с небольшим радиусом, а у PZ — параллельные. Использование биты РН в головке со шлицами PZ не позволит жалу плотно войти в посадочное место, и наоборот — бита позидрив со своими плоскими гранями разбивает шлиц PH.


Отвертка под шлиц PZ.

Фриасон (Frearson)

Название взято с английского Frearson. По стандарту ANSI обозначается как Type II Cross Recess. Еще может называться Reed and Prince.

Конструкция схожа с филлипс, но отличается точкой пересечения граней. Если у РН угол сведения сторон закруглен, то здесь он полностью прямой. Условного деления на размеры нет — одна отвертка подходит для всех винтов с таким типом шлицов.

За счет четкого угла и больших лопастей получается передавать увеличенный крутящий момент. Выталкивания из головки самореза не происходит. Ввиду надежности крепления шурупы с такими прорезями используются на иностранном морском оборудовании.


Бита под шлиц Фриасон.

Супадрив (Supadriv)

Конфигурация шлица разработана той же компанией, которая разрабатывала стандарт PZ. Отвертки для них взаимозаменяемы и могут применяться без вреда как для инструмента, так и крепежа. По конфигурации здесь тоже применяется основное крестообразное пересечение и дополнительные риски на 45 градусов. Отличие состоит в более широком центре, допускающем осевое смещение наконечника отвертки.

Phillips II

Второе поколение РН совместимо с первым. Отличие PH2 от предшественника заключается в насечках внутри крестообразного углубления. Они образуют своего рода зубцы, соединяющиеся с ответной стороной в наконечнике инструмента.

Такое исполнение повышает силу сцепления отвертки и шлицов, что снизило выталкивающий эффект. Для идентификации типа шлица на головке наносится две параллельные риски. Отвертки и биты обозначаются торговой маркой ACR.


Бита под шлиц PH2.

Французский шлиц

Стандартизирован системой Bureau de normalisation de l’aéronautique et de l’espace как BNAE NFL22-070. Конструктивно выделяется ступенчатой формой исполнения. От края выполняется большой крест, а ближе к середине он сужается до малого. Изменение происходит не постепенно, а ступенькой.


Бита с шлицем BNAE NFL22-070

JIS B 1012

Это шлиц разработан в Японии и применяется в японском оборудовании. Угол сведения пересекающихся прорезей прямой, но без острой части. За счет сильного скоса получилось минимизировать выталкивание отвертки.

Если в головку крепежа JIS B 1012 вставить отвертку РН, то шлицы будут повреждены, поэтому JIS B 1012 обозначаются дополнительной точкой на шляпке. При работе с японским шлицом лучше купить соответствующую отвертку JIS, которая есть в продаже.


Отвертка под шлиц JIS B 1012.

Mortorq

Авторство разработки этого шлица принадлежит Phillips Screw Company. Каждая из четырех сторон креста имеет утолщение и выполнена с легким сведением на конус, а также закруглением верха в одну сторону.

Такое исполнение посодействовало снижению веса крепежа и отличной передаче крутящего момента. Вероятность срыва шлица минимальная, поэтому такой тип используется в авиационной и автомобильной промышленности.


Бита под шлиц Mortorq.

Квадратные шлицы и комбинации квадратов

За счет квадратной конфигурации шлицов получается много опорных точек, повышающих передачу крутящего момента. Вот основные разновидности таких шлицов.

Виды отверток

Конструкция отверток

Какой бы хитрой ни была форма шлица, конструкция всех отверток в целом идентична: инструменты состоят из стержня, наконечника и рукоятки.

Стержень представляет собой пруток, изготовленный из стали. Деталь служит основанием для крепления остальных частей. Большинство инструментов оснащено круглыми стержнями, однако существуют специальные квадратные и шестигранные изделия. Такие варианты отличаются повышенной прочностью и допускают приложение повышенного усилия при помощи гаечного ключа. Стержни производятся из углеродистой, хромованадиевой, легированной и SVCM стали. Для защиты от ржавчины применяется хромирование.

Наконечники отверток имеют различную форму, соответствующую типу шлица крепежного элемента. От прочности этого небольшого элемента во многом зависит срок службы инструмента. Чтобы избежать проворачивания отвертки производители стараются улучшить его сцепление с поверхностью крепежа: на деталь наносится абразивное напыление или насечки. Помимо этого, используется воронение, также обеспечивающее защиту от коррозии.

Диаметр рукояток составляет примерно от 10 до 40 мм. Кроме того, детали различаются формой, толщиной и материалом. Так, для моделей, предназначенных для работы под напряжением, элемент изготавливается из диэлектрика. Для улучшения захвата рукоятки оборудуются антискользящими элементами. Иногда предусматривается отсек для хранения сменных насадок, а также отверстие для подвешивания или крепления страховочного шнура.

Виды отверток

Разновидности по форме наконечника

Форма наконечника – это основное различие всех отверток. Помимо привычных плоских и крестовых моделей, существует масса других, позволяющих работать с крепежом, имеющим сложную форму шлица. Популярность конкретных вариантов определяется распространенностью тех или иных крепежных элементов. Чаще всего встречаются инструменты четырех видов.

Плоские изделия с маркировкой SL оборудованы жалом в виде лопатки. Отвертки, использующиеся для винтовых соединений, подходят для сборки простой мебели и выполнения электромонтажных операций.

Крестовые модели снабжаются пометкой РН и имеют конусообразное жало. Форма позволяет в два раза увеличить площадь соприкосновения детали с винтом.
Помимо обычного крестообразного шлица существует несколько усовершенствованных разновидностей: ACR RIBBED PHILLIPS (ACR) с прямыми насечками против выталкивания, PHILLIPS II (ACR2) – с наклонными наческами, PHILLIPS SQUARE-DRIVE (PSD), совмещающий квадратный и прямоугольный шлиц с насечками, а также Pozidriv (PZ) с лучеобразными линиями по углам.

Шестигранные отвертки (НЕХ) позволяют повысить крутящий момент до десяти раз по сравнению с крестовыми инструментами. Изделия выпускаются в нескольких вариациях: с внутренним и внешним шестигранным выступом. Помимо этого, доступны виброустойчивые модели.

Звездообразные варианты (TORX) в виде шестиконечной звезды применяются для ремонта разнообразных устройств. Лепестки звезды TORX и TORX плюс разнятся по форме: первые закруглены, вторые – сплющены.

Специальные отвертки

Разновидности по конструктивным особенностям

Сфера применения сильно влияет на конструкцию инструментов: так, изделия, предназначенные для работы в обычных условиях и под напряжением изготавливаются из разных материалов.

Диэлектрические отвертки, предназначенные для электротехнических работ, комплектуются рукоятками из специальных материалов, защищающих мастера от поражения электрическим током. Как правило, изделия рассчитаны на напряжение до 1000 вольт. Конструкция инструментов может дополняться элементами для обнаружения скрытой проводки, а также подачи световых и звуковых сигналов. По выполняемой функции такие модели названы пробниками и тестерами.

Читайте также  Краткий обзор условных обозначений, используемых в электросхемах

Реверсивные изделия снабжены храповым механизмом, заставляющим их свободно вращаться в одном направлении. Это позволяет работать, не извлекая жало из шлица. Противоположный ход изделия блокируется трещоткой, а для изменения направления используется переключатель.

Универсальные модели незаменимы при частом взаимодействии с крепежными элементами разных типов. Изделия со сменными насадками позволяют совместить несколько инструментов в одном. Универсальная отвертка занимает меньше места и удобнее при переноске, чем традиционный набор.

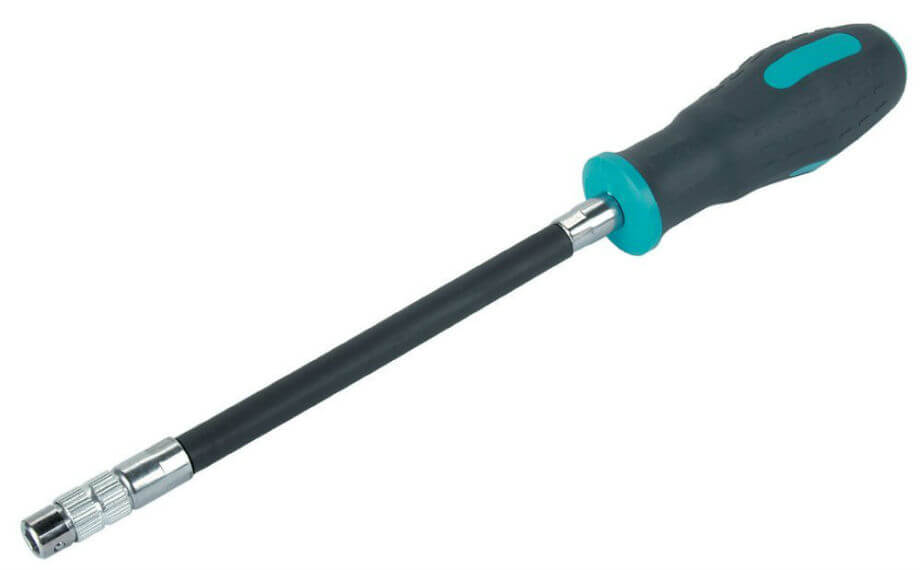

Отвертки с гибким валом подходят для закручивания и выкручивания крепежных элементов в труднодоступных местах.

Аккумуляторные варианты, состоящие в близком родстве с шуруповертами, облегчают и ускоряют процесс работы. В отличие от обычных электроинструментов, изделия обладают меньшей мощностью и массой.

Классификация плоских и фигурных отверток по назначению

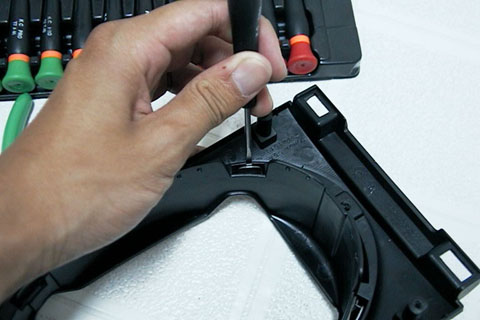

Любой домашний мастер, не говоря уже о профессионалах в той или иной области техники, всегда располагает в арсенале подручного инструмента отвёрткой и не одной. Сфера применения не имеет ограничений, но главное её предназначение — отвернуть или завернуть — она выполняет просто. От качества этого инструмента порой зависит ремонтная процедура. Поэтому к выбору и приобретению подобного приспособления нужно подойти со всей ответственностью.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике. Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Существуют ударные отвёртки, у которых стержень проходит через рукоятку насквозь и заканчивается бойком.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

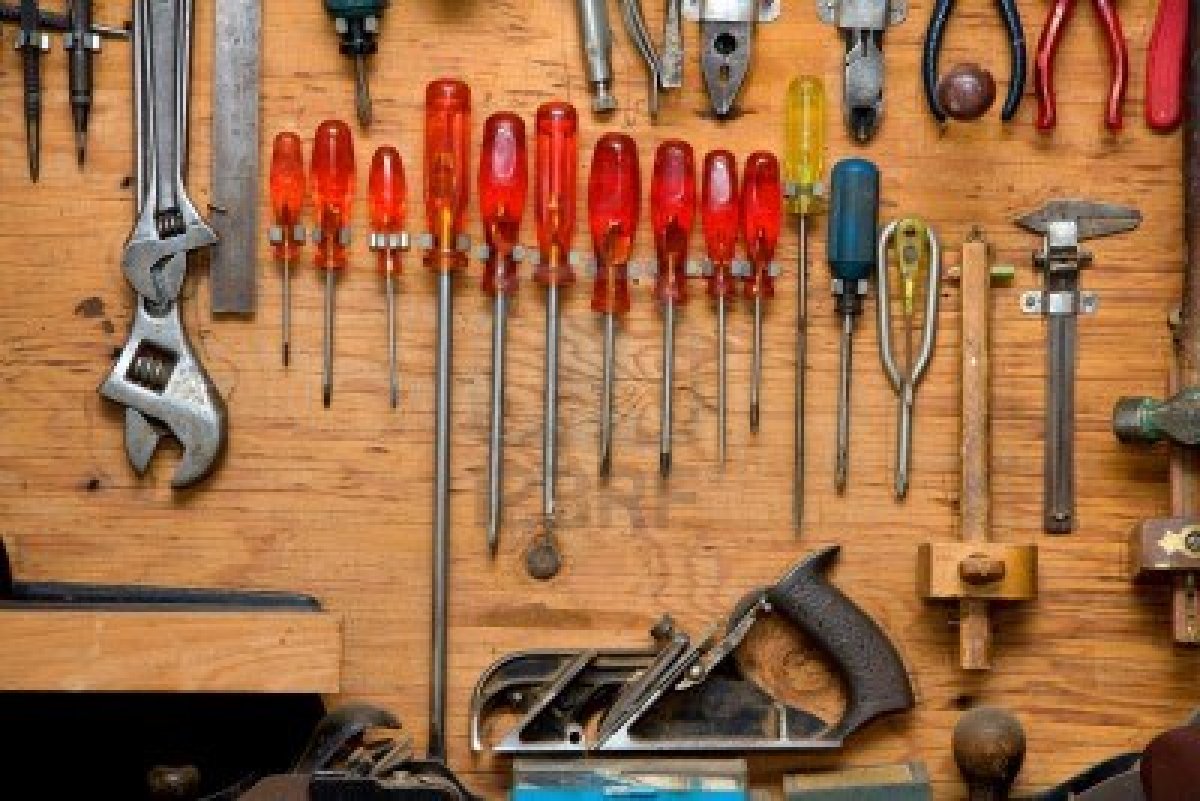

Основные виды отвёрток

Долгое время для отворачивания и заворачивания крепежа использовались два вида отвёрток. Они и сейчас в ходу во всех сферах деятельности человека. Но, кроме них, появились и другие типы инструмента, облегчающие работу. Классификация их связана с устройством жала.

Инструмент с прямым шлицом

Основное преимущество этого приспособления — возможность использования под множество задач. Отвёртка шлицевая, размеры которой соответствуют величине крепежа, может использоваться везде. Таким инструментом можно открыть замок, настроить элементы электронной схемы, использовать в отладке механических устройств.

При отворачивании не нужно сильно давить на инструмент. Жало само фиксируется в шлице и не выскакивает прочь, если зазор между ними минимальный. Хорошо подобранная рукоятка обеспечивает неплохой крутящий момент, который можно усилить при наличии шестигранного стержня с помощью гаечного ключа.

Недостаток единственный — работа в одной плоскости ввиду изначальной конструкции инструмента. Если чуть перекосить в приложении усилия, то отвёртка выскользнет из паза.

Крестовая отвёртка

Эта разновидность инструмента появилась для замены плоской отвёртки. Такая конструкция шлица, в отличие от конкурента, обеспечивает более плотное заворачивание и его сохранность при больших усилиях и нескольких циклах.

Основным видом крестовидного крепежа и инструмента сейчас является конструкция Филипс. К всемирно известному производителю электроники это не имеет отношения. Просто такая фамилия была у изобретателя шлица. Крестообразное строение прорези позволяет закручивать винт с небольшим наклоном без ущерба для поверхности шляпки и не снижая прикладного усилия. За счёт такого шлица боковое смещение минимально. Это даёт возможность применять подобный инструмент в местах с ограниченным пространством и при угловом расположении крепежа.

Но у подобной конструкции также есть свои недочёты:

  • Применение таких отвёрток сталкивается с высокими механическими нагрузками при нажатии, что приводит к износу наконечника.
  • Сильное осевое усилие утомляет работника при существенном количестве операций.
  • Не имеется возможности изготовления очень маленького инструмента из-за особенностей шлицевой конструкции. Следствие этого — ограниченное применение.

Несмотря на эти недостатки, подавляющая часть конструкций использует именно такой крепёж. Существует вариация подобной системы крепежа с двойным крестом, или восьмиконечной звёздочкой.

Такой шлиц имеет название Pozidriv и отличается более сильной фиксацией в прорези и меньшей возможностью работы под углом. У таких отвёрток есть своя область применения:

  • Мебельное производство.
  • Монтаж изделий из гипсокартона.
  • Установка перегородок из алюминиевого профиля.

Для работы отвёртками с двойным крестовым шлицем выпускаются саморезы соответствующего профиля, как правило, золотистого цвета.

Специальные устройства

Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций. Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:

  • Вариантом крестообразной отвёртки является инструмент со шлицем Torx. Он обеспечивает ещё большую силу фиксации крепёжного изделия. Часто применяется в сложных электронных приборах для исключения вскрытия корпуса не квалифицированным персоналом.
  • По большей части в производстве авиационной техники используются отвёртки разновидности Torq — Set. Характеризуются максимальным крутящим моментом.
  • Там же применяют устройство в виде трилистника Tri — Wing.
  • Для устройств с антивандальной защитой используется отвёртка — спаннер с двумя штырьками.
  • В электротехнике находит применение отвёртка-пробник для определения фазировки. С их помощью можно найти плюсовый и минусовый контакты в устройствах с питанием от источника постоянного тока.
  • Отвёртка с гибким стержнем незаменима для использования в труднодоступных местах.

Имеется также инструмент с рукоятками из специального материала для применения в агрессивной среде и наборы, состоящие из вала — трещотки с набором сменных головок со шлицами различных видов.

Размеры приспособлений

Существует плоская отвертка, размеры которой обозначаются буквами SL и цифрами, означающими ширину наконечника. Она колеблется от 2 до 18 миллиметров. Для бытового применения достаточно иметь в наборе необходимого инструмента устройства с надписями SL 3, SL 5 и SL 8.

Маркировка крестовых отвёрток Филлипс начинается с PH:

  • PH 00 (1,5—1,9 мм).
  • PH 0 (2 мм).
  • PH 1 (2,1—3 мм).
  • PH 2 (3,1—5 мм).
  • PH 3 (5,1—7 мм).
  • PH 4 (от 7,1 мм).

Самый ходовой размер — PH 2.

Инструмент с наконечником Pozidriv маркируется Pz с указанием номера размера. Отвёртки, имеющие обозначение Px, снабжены спиленным крестообразным жалом для применения в радиотехнике.

Качество и цены

Для использования дома или не частого применения подойдёт недорогой, но приемлемого качества инструмент компаний Stayer, Fit, Matrix, стоимостью около ста рублей. Если планируется профессиональная деятельность, рекомендуется приобрести инструмент подороже. Его представляют, к примеру, фирмы Kraftool, Арсенал стоимостью сто пятьдесят — двести рублей. Самые долговечные отвёртки выпускает производитель Gedoro. Стоимость его моделей может превышать тысячу рублей.

Рекомендации по использованию

Основное правило — применять инструмент размера, соответствующего шлицам крепёжных изделий. Кончик отвёртки должен плотно сидеть в головке. Это не позволит устройству провернуться в пазу и сорвать шлиц. Также соответствие размеров благоприятно скажется на сроке службы самого приспособления. Краску и ржавчину перед работой необходимо удалить специальными жидкостями. Кончик жала не затачивают остро. Угол между плоским торцом и боковыми гранями формируют как лезвие конька, максимально приблизив к девяноста градусам.

Огромное количество отвёрток, которое встречается на прилавках магазинов, может поставить покупателя в тупик при выборе устройства. Выбрать полезный предмет для ремонта можно только подержав его в руках и придирчиво осмотрев. И как в любой сфере, приобретать лучше продукцию известных производителей, которые грешат бракованной продукцией меньше, чем те, кто делает первые шаги на рынке.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
