Собираем солнечную батарею в домашних условиях

Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

Собираем солнечную батарею в домашних условиях

Как сделать солнечную батарею своими руками?

Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10 — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

Какой вариант выбрать?

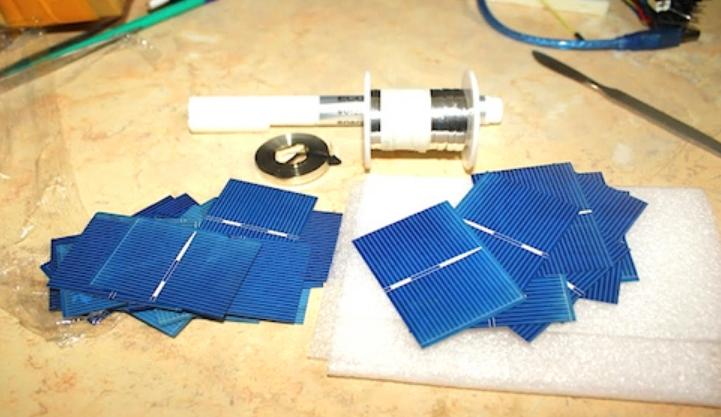

Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые. Все модели, в зависимости от типа, подразделяются на три вида:

  • монокристаллические модули – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
  • поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
  • аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.

Выбор определенного типа зависит от ваших пожеланий и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать монокристаллические преобразователи, так как у них самый высокий КПД.

Подготовка инструментов и выбор материалов

Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:

  • Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
  • Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
  • Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
  • Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
  • Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.
  • Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
  • Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.

Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.

Составление проекта

На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи. Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.

Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).

Рис. 1: зависимость положения солнца от времени года

Также обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч. Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.

Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м 2 . Как правило, 1 м 2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м 2 панелей.

Порядок изготовления солнечной батареи

Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:

  • Оголенные проводники нарежьте одинаковыми отрезками под лекало, такой длины, чтобы она в два раза превышала размер элемента солнечной батареи. Рисунок 2: отмерьте проводники с помощью лекала
  • Выложите модули на ровную поверхность (секло, лист фанеры, стол и т.д.).
  • Очистите электрические контакты и полудите оловом, накладывать большое количество припоя сюда не нужно, достаточно слегка покрыть контакт. Рисунок 3: полудите контакты
  • Припаяйте заранее полуженные проводники к контактам, обратите внимание, что сильно придавливать пластины нельзя, так как они очень хрупкие. Рисунок 4: припаяйте провод к элементу
  • Замерьте ток от одного элемента с проводниками, это поможет подсчитать суммарную величину для всей батареи.

Если приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.

Изготовление рамки

Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:

  • Возьмите прямоугольный лист фанеры или ДСП такого размера, чтобы на нем могло располагаться нужное количество элементов. Просверлите в нем небольшие отверстия на расстоянии 10 см друг от друга для вентиляции. Рис. 5: просверлите отверстия для вентиляции
  • Приклейте по краю листа деревянные планки высотой не более 2 см, чтобы они не отбрасывали тень на солнечные приемники. Дополнительно прикрутите планки небольшими шурупами.
  • Вырежьте крышку из стекла или прозрачного полимера. Ее размеры должны соответствовать нижнему листу или быть меньше, в зависимости от того, поддается она сверлению или нет. Если крышку можно прикрутит шурупом, то размер может быть идентичен, если стекло может лопнуть при попытке сверления, сделайте его меньше на 0,5 – 1 см. Рис. 6: заготовьте крышку из стекла
  • Изготовьте из алюминиевого уголка прижимной каркас для верхней прозрачной крышки солнечной батареи, но пока ничего не прижимайте.

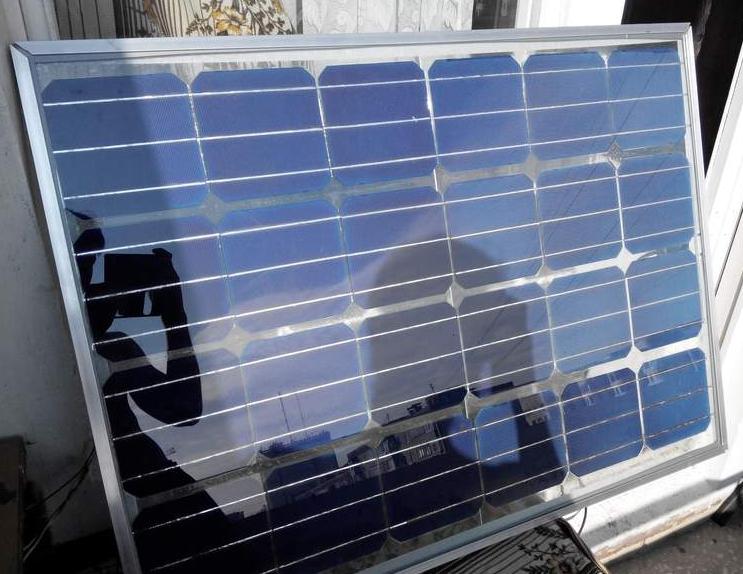

Рис. 7. соберите солнечную батарею

Постарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД. После того, как изготовите рамку, соберите солнечную батарею.

Изготовление модулей

Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.

  • Разместите солнечные коллекторы лицевой стороной на прозрачной крышке. Оптимально между элементами должно быть 3 – 5 мм, если этого трудно добиться с первого раза, можете сделать разметку на стекле. Рис. 8: разместите элементы
  • Аккуратно спаяйте выводы от каждого элемента «+» к «+», и «–» к «–». Плюсовые контакты должны располагаться на лицевой стороне, а минусовые на внутренней. Рис. 9: спаяйте выводы элементов

Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.

  • Приклейте фотоэлементы к прозрачной крышке, для этого нанесите в центр элемента немного герметика и аккуратно придавите его. Следите, чтобы он располагался строго по разметке, рабочей поверхностью к стеклу, иначе переклеить потом будет проблематично. Рис. 10: приклейте элементы к стеклу
  • Просверлите в рамке отверстия для вывода плюсовой и минусовой шины солнечной батареи. В цепь батареи включите контроллер заряда, который предотвратит разряд заряда аккумулятора на солнечную батарею в темное время суток. Для этого подберите такие характеристики диодов, которые обеспечат полную блокировку цепи от обратного тока.
  • Зафиксируйте выводы солнечной батареи в отверстиях при помощи герметика и поместите в рамку. Рисунок 11: зафиксируйте провода герметиком

После того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.

Рис. 12: вынесите на улицу и проверьте мультиметром

Сравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.

Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.

Рис. 13: залейте герметиком

Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию. После герметизации сверху устанавливается умеренный пресс до полного застывания.

Рис. 14: установите умеренный пресс

До заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП. Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.

Как сделать своими руками солнечную батарею в домашних условиях

Сегодня на рынке доступно большое количество солнечных батарей, некоторые обещают зарядить ваш телефон, в то время как у других достаточно энергии для зарядки ipad. Они стали вполне доступными и портативными. Однако у всех них есть один существенный недостаток, и он связан с тем, как зарядная схема в телефоне и планшете заряжает свою внутреннюю батарею.

Итак, вы нашли идеальную солнечную панель, которая имеет идеальный USB-разъем для вашего телефона, установили его под яркое солнце, и телефон заряжается, как и ожидалось. Однако, если вы не живете в пустыне, в небе всегда есть вещи, которые разрушат вашу идеальную систему зарядки. Это облака, птицы, дрожащие деревья или даже пролетающие самолеты. Зарядная цепь телефона оснащена защитой и когда она обнаруживает падение напряжения в источнике питания, он начинает считаться ненадежным, а она отключает его от внутренней батареи.

Тем не менее, для источников солнечной энергии на даче внезапные прерывания питания происходят постоянно. Достаточно просто пройти мимо кого-нибудь и бросить тень на солнечную панель, чтобы отключить процесс зарядки. Несмотря на то, что вы купили идеальную систему, вы можете вернуться через час и обнаружить, что телефон не заряжается. А иногда, что еще хуже, телефон запускает свои цепи, чтобы заблокировать колеблющийся источник питания и это на самом деле в конечном итоге использует еще больше заряда от батареи.

Данная инструкция о том, как сделать солнечную батарею в домашних условиях для хранения избыточного заряда при полном солнечном освещении и использовать этот избыточный заряд для того, чтобы выждать время, когда на панели есть тень. Я разработал систему для работы с 12 В, потому что это нормальное напряжение для обычных коммерческих солнечных панелей, с которыми можно работать.

Основные характеристики для моей схемы:

  • Номинальное напряжение ……………. 13,0 В
  • Емкость аккумулятора …………….. 3,3Ач
  • Энергетическая мощность……..> 40Wh
  • Химия аккумуляторов …………… LiFePO4
  • Максимальный ток зарядки ……….. 3А
  • Максимальный ток разряда …… 7А (непрерывный)
  • Импульсный ток разряда …. 27А (10сек)
  • Напряжение падения заряда … 1 В
  • Напряжение полного заряда ………… 14,4 В

Выходная мощность батареи оказалась намного более мощной, чем я первоначально ожидал, и она была достаточно мощной, чтобы питать небольшой инвертор для работы фар и других небольших приборов.

Химия LiFePO4 аккумуляторов выбрана потому, что она хорошо сочетается с выходным напряжением солнечной панели, а также за ее отличные характеристики мощности и длительный срок службы. Хорошая батарея должна обеспечивать более 1000 циклов зарядки.

Материалы, которые вам понадобятся для изготовления солнечных батарей:

  • 4 ячейки LiFePO4, приобретите их как предварительно собранный аккумулятор, либо соберите свой собственный
  • 1x 12V LiFePO4 схема защиты аккумулятора. Я использую PCM-LFP7A4S из-за низкого потребления тока холостого хода

Для контроллера заряда аккумулятора:

  • TL431 — Ленточный регулятор
  • VN2222 — Может быть заменен на любой слабый N-канальный MOSFET
  • 2x красных светодиода — тип не важен
  • LTV-816 — Оптический изолятор с выходом BJT, может быть заменен на аналогичный
  • IRF9Z24N — Мощный МОП-транзистор с каналом P-типа, для уменьшения потерь, можно использовать устройство большего тока.
  • диод Шоттки 2А — здесь будет работать любой диод с низким прямым напряжением
  • Потенциометр на 100К
  • Резисторы: 4,7 кОм, 100 кОм, 510 кОм и 1 кОм. Обычные 1/8 Вт работают нормально, или выберите SMD, если вы предпочитаете их
Читайте также  Сколько электроэнергии потребляет стиральная машина

Я использую обычный 5-миллиметровый цилиндрический разъем для подключения питания к солнечной панели и автомобильный разъем для выхода

Amazon продает несколько светодиодных или жидкокристаллических измерителей напряжения по довольно низкой цене, любой из которых будет работать нормально.

Шаг 1: Справочная информация: Узнаём максимальную мощность солнечной панели

Вот некоторая основная справочная информация, которая поможет понять дизайн батарейного блока.

Солнечные батареи имеют постоянное напряжение и постоянную силу тока. Они имеют определенное расчетное напряжение, на которое рассчитана каждая панель. По мере того как нагрузка потребляет все больше и больше тока от панели, выходное напряжение немного падает, но не сильно. В какой-то момент потребление тока превышает количество тока, которое может генерировать панель (напрямую связано с количеством света, падающего на панель.) Эта точка называется точкой максимальной мощности. Проходя точку максимальной мощности, напряжение панели начинает падать, а выходная мощность уменьшается.

Таким образом, чтобы максимизировать количество энергии, генерируемой солнечной панелью, необходимо использовать солнечную панель как можно ближе к точке максимальной мощности. Это иллюстрируется графиком солнечной панели, которую я планирую использовать для проекта. Хотя окончательный дизайн будет работать со многими различными солнечными панелями, он будет наиболее эффективным, когда напряжение точки максимальной мощности солнечной панели соответствует проектному напряжению.

Для этого проекта я использую складную солнечную панель Mercury 27 производства Instapark.

Из графика мощности видно, что максимальная точка питания этой конкретной панели составляет 14 В.

Шаг 2: Базовые блоки схемы

Конструкция состоит из контроллера заряда, блока батарей, измерителя напряжения для наблюдения за состоянием заряда батареи и разъемов для ввода и вывода тока.

Шаг 3: Контроллер зарядки

Наиболее сложной частью конструкции является контроллер заряда. Есть несколько требований к дизайну, которым должен соответствовать контроллер заряда:

  1. Низкое падение напряжения, поскольку напряжение на солнечной панели немного превышает 14 В, а номинальное напряжение аккумулятора составляет 13,4 В (3,35 В на элемент), допустимое напряжение отключения контроллера заряда должно быть как можно меньше.
  2. Высокая сила тока. При максимальной выходной мощности солнечная панель будет выдавать ток около 2А. Таким образом, проходной транзистор должен иметь возможность пропускать как минимум 2 А тока с минимальным выпадением и не должен перегреваться.
  3. Минимальный ток утечки на аккумулятор при отсутствии тока от солнечной панели. Это необходимо для предотвращения разряда аккумулятора при хранении.
  4. Нет необходимости в регулировании силы тока. Поскольку солнечная панель является устройством постоянного тока, нет необходимости регулировать ток, протекающий через него, необходимо только регулировать напряжение.
  5. Настраиваемая регулировка напряжения. Идеально настроить её для максимального напряжения зарядки литиевого элемента. Для данной конструкции это 14,4 В (3,6 В на элемент).

Схема показана в верхней части страницы.

Главный проход через транзистор это силовой P-MOS. В нормальном рабочем состоянии МОП-транзистор приводится в действие выше порогового значения, чтобы обеспечить минимальное сопротивление во включенном состоянии (линейный режим).

Регулирование напряжения осуществляется с помощью регулятора TL431.

Выход МОП-транзистора соединен с диодом Шоттки, чтобы предотвратить обратный ток от батареи в контроллер заряда. Диод Шоттки используется для минимизации падения напряжения во включенном состоянии.

Оптический изолятор используется для разрыва соединения между батареей и цепью обратной связи TL431. Несмотря на то, что делитель напряжения имеет довольно высокое сопротивление (100 кОм), он все равно даёт нежелательную утечку тока, когда батарея не используется. Таким образом, использование оптического изолятора, подключенного к напряжению питания солнечной панели, может эффективно отключить делитель напряжения, когда солнечная энергия отсутствует, что обеспечит минимальные потери мощности.

Шаг 4: Батарея

Самодельная солнечная батарея сделанная своими руками состоит из четырех 26650 LiFePO4-элементов, соединенных последовательно. Я использовал модули на 3,3Ач. Аккумуляторная батарея подключена к монитору батареи 8А, который защитит аккумулятор от перезарядки, недозарядки и короткого замыкания.

Есть и другие готовые аккумуляторы, которые также можно использовать. Для людей, которые не имеют опыта в создании аккумуляторов, я рекомендую купить один из готовых аккумуляторов со встроенной схемой контроля аккумулятора.

Аккумуляторная батарея опасна, так как это просто литиевая батарея очень высокой мощности и может при коротком замыкании она может взорваться.

Готовый аккумуляторный блок содержит контрольную цепь, которая защитит аккумулятор при обнаружении короткого замыкания.

Шаг 5: Собираем всё воедино

Контроллер заряда построен с использованием макетной платы с проволочной обмоткой. Весь девайс помещен в коробку, которая была у меня на руках.

На верхнюю крышку я добавил измеритель напряжения, купленный на Amazon. Он позволяет контролировать напряжение батареи во время зарядки и разрядки.

Перед использованием, для первоначальной регулировки необходимо снизить выходное напряжение до расчетного заданного значения. Лучший способ сделать это — использовать лабораторный источник питания, чтобы полностью зарядить аккумулятор до 14,4 В, а затем оставить аккумулятор на 5 минут, напряжение должно упасть примерно до 14 В.

Подсоедините источник питания (солнечный или лабораторный источник питания) и отрегулируйте потенциометр, пока аккумулятор снова не зарядится до 14,4 В.

Транзистор P-MOS немного нагревается при использовании, я поместил на него небольшой радиатор, чтобы он не перегревался в жаркий день.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Как сделать солнечную батарею в домашних условиях

Если говорить об экономической целесообразности, то для изготовления небольшой солнечной батареи своими руками в домашних условиях выгодней купить фабричную панель, а не несколько десятков новых диодов или транзисторов. При одинаковой производительности (мощности) такая самоделка будет дешевле, а ее изготовление займет меньше времени. Единственное условие, оправдывающее потраченное время — это возможность дешево купить старые комплектующие, которые были списаны как «неликвиды».

Устройство и принцип работы

Есть два основных способа использования солнечной энергии:

  • Прямое использование для нагрева воды и аккумулирования тепла в гелио системах отопления и горячего водоснабжения.
  • Преобразование света в электроэнергию.

Справка. Основные законы преобразования света в электроэнергию были сформулированы в конце XIX века российским ученым Александром Столетовым.

Первые солнечные панели появились еще в семидесятые годы прошлого столетия, но несовершенные технологии и низкая эффективность делали производство батарей дорогим и низкорентабельным. И только последние разработки в этой области сделали производство «солнечной» электроэнергии технически и экономически доступными.

Есть несколько типов панелей, использующих разные материалы. Но все они построены на полупроводниках. Преобразование света основано на внутреннем фотоэффекте p-n перехода — возникновении дополнительных «дырок» и свободных электронов под воздействием света. Электроны «стремятся» в n-область, дырки — в p-область. Как результат перераспределения заряда между областями, возникает разность потенциалов и через переход протекает ток.

Это делает возможным объединять модули в единую систему, с подключением к общему оборудованию, которое позволяет контролировать работу, накапливать электроэнергию, преобразовывать ее и распределять между потребителями. А для защиты фотоэлементов используют специальное покрытие из закаленного стекла.

Стационарные солнечные батареи дополнительно оборудуют инверторами, преобразующими постоянный ток в переменный. Компактным модулям для питания устройств, работающих от аккумуляторов, инвертор не нужен.
Аналогичный компактный модуль можно сделать своими руками из диодов или транзисторов и подключить его к «промежуточному» аккумулятору. А уже от него заряжать мобильный телефон (как от Power Box) или использовать для питания LED светильника.

Солнечная панель из диодов

Для изготовления панели можно использовать диоды в металлических и стеклянных корпусах. Первый вариант мощнее, но более трудоемкий. Второй — проще, хотя для достижения такой же мощности понадобится больше элементов.

Панель из диодов в металлическом корпусе

Если говорить о максимальной мощности, которую можно получить с одного кристалла полупроводника, то лучшими в этом отношении будут диоды серии КД203 (КД2010).

Чтобы вынуть кристалл кремниевого полупроводника и «открыть» его для освещения, надо:

  • аккуратно разбить керамику и освободить верхний контакт;
  • раскрыть корпус, сняв с основания «крышку»;
  • разогреть диод до температуры плавления олова, которым к кристаллу припаяны контакты;
  • освободить от верхнего жесткого контакта кристалл, а вместо него припаять гибкий проводник.

Диоды средней мощности в металлическом или металлостеклянном корпусе серии Д7, Д214, Д215, Д226, Д237, Д242-Д247 разбирать проще. Сначала бокорезами обрезают жесткий контакт и часть корпуса в виде трубки со стороны анода. А затем вставив нож в шов между основанием и крышкой, открывают корпус. Для облегчения процесса можно предварительно слегка сжать фланец корпуса в тисках, чтобы раскрылась щель между основанием и крышкой.

И эту процедуру надо выполнить с каждым диодом, а их должно быть несколько десятков. В реальных условиях напряжение на одном кристалле будет ниже максимума раза в полтора — около 0.5 В. Чтобы получить на выходе 5 В, надо последовательно соединить в блок 10 кристаллов.

Приблизительно такое же соотношение максимальной и реальной силы тока — рассчитывать надо на величину 4-5 мА. Чтобы «нарастить» силу тока и повысить мощность солнечной батареи, надо параллельно соединить на панели несколько таких блоков.

Сама панель должна иметь вид решетки из расположенных в несколько рядов ячеек двух разных диаметров, расположенных поочередно. Большое отверстие — для посадки корпуса, меньшее — для гибкого проводника, которым соединяют в цепь расположенные рядом диоды. Такая заготовка для диодов в металлическом корпусе без крышки глядит так:

Возможны и другие варианты конструкции панели, но принцип прежний — последовательно-параллельное соединение элементов. Принцип как сделать солнечную батарею из диодов был описан еще в советское время. Ниже приведено фото иллюстрации тех времен, на которой показаны способы разборки элементов и принципиальная схема соединения:

Панель из диодов в стеклянных корпусах

Эти элементы менее мощные и способны «генерировать» токи менее одного миллиампера, но их достоинство в том, что кристалл полупроводника не надо «открывать».

У некоторых серий корпус изначально прозрачный, а у тех элементов, корпуса которых окрашены, надо просто смыть краску растворителем.

К таким относятся диоды Д223Б, которые способны при оптимальной ориентации относительно яркого солнца выдавать напряжение около 0,3 В, что почти сопоставимо с более мощными аналогами.

Пошаговый процесс изготовления солнечной панели выглядит так:

  • помещают на некоторое время диоды в емкость с растворителем;
  • достают из растворителя элементы и счищают с них размягченную краску;
  • сгибают под 180° выводы анодов (это необходимо для правильного положения кристалла полупроводника относительно плоскости монтажной платы;
  • монтируют на монтажной плате элементы, объединяя их в последовательно параллельные группы согласно схеме соединения.

Вот так выглядит панель, состоящая из 9 параллельно соединенных блоков по 12 элементов в каждом:

Как видно, помещенная на солнце, она выдает напряжение в 2.5 В, а ее мощности хватает, чтобы полностью зарядить за 2 часа ионистор емкостью 0,47 Ф.

Панель из светодиодов

Любой светодиод обладает обратимостью: он не только излучает свет под напряжением, но и наоборот — генерирует электричество под воздействием света. Максимальная ЭДС у сверхярких элементов — до 1.65 В, но ток при этом получается очень маленьким — до 20 мкА. Зеленые индикаторные светодиоды с линзой диаметром 3 или 5 мм при освещении выдают почти 1.6 В. Совсем немного уступают им красные и оранжевые светодиоды с линзой 5 мм.

Панель солнечной батареи из транзисторов

Так же как и у диодов, открытый полупроводниковый кристалл транзистора при освещении образует разность потенциалов на p-n переходах. Если провести измерения, то в результате окажется, что всегда есть пара контактов, которая выдает максимально возможную мощность.

Но перед этим надо «открыть» корпус транзистора — аккуратно снять крышку. Вот так выглядит транзистор 2Т908А «внутри»:

Обычно наибольшая ЭДС возникает между коллектором и базой или эмиттером и базой. Перед сборкой домашней солнечной панели надо протестировать все заготовленные элементы и рассортировать их по группам (блокам) с наиболее близкими значениями суммарных напряжений.

Примечание: Один из основных недостатков мощных транзисторов отечественного производства — это «нестабильность» характеристик.

Например, чтобы подобрать приблизительно одинаковую пару для двухкаскадного усилителя, надо было «прозвонить» вручную несколько транзисторов.

Для увеличения общего напряжения и тока применяют смешанное соединение.

Первый вариант. Соединяют параллельно группы (блоки) с одинаковым суммарным напряжением последовательно собранных элементов, и получают на выходе сумму токов от каждого блока. Схема приведена ниже:

Второй вариант. Элементы с приблизительно одинаковыми напряжениями соединяют в группе параллельно (выходной ток будет равен сумме токов). А чтобы нарастить напряжение, несколько таких групп соединяют последовательно.

Сборка корпуса

Самый простой корпус для панели домашней солнечной батареи изготавливают из фанеры или листового пластика:

  • Вырезают по размеру лист, к которому крепят панель.
  • По периметру листа крепят саморезами или на клей небольшие бортики высотой чуть больше толщины панели.
  • Сверлят отверстия под выходной кабель с клеммами для подключения аккумулятора.
  • Подключают к панели кабель через диод Шотки (это надо, чтобы обезопасить аккумулятор от короткого замыкания).
  • Сверху накрывают лист светопрозрачным листом — оргстеклом или монолитным поликарбонатом. Крепят его к бортам саморезами.
Читайте также  Что такое межфазное короткое замыкание

В качестве средства повышения эффективности панели из одного блока иногда используют алюминиевые банки. Такая солнечная батарея своими руками выглядит так:

В этой конструкции донышко от алюминиевой банки выполняет роль вогнутого зеркала, которое «собирает» в фокусе отраженные лучи света.

Даже если кристалл полупроводника не лежит в главном фокусе, он все равно расположен на главной оптической оси, а это уже увеличивает концентрацию светового потока. Но такая конструкция оправдана в случае, если размеры панели не имеют значения, а количество диодов или транзисторов ограничено.

Как сделать солнечную батарею в домашних условиях

Солнечная батарея своими руками собирается намного проще, чем думают многие. Чтобы провести работу, не нужно быть специалистом по электротехнике, из инструментов используется то, что можно купить за небольшие деньги. Главное – хорошо разобраться в теме, сделать подробную схему и купить качественные комплектующие.

Какие фотоэлементы подойдут и где их можно приобрести

В первую очередь надо рассмотреть, какие виды фотоэлементов выпускают на данный момент и разобраться в их особенностях:

  1. Монокристаллические кремниевые панели изготавливаются из слитков самого высокого качества. В них срезаются тонкие пластины, которые имеют большой срок службы – до 50 лет и КПД около 19%. Но и цена этого решения самая большая.
  2. Поликристаллические модули изготавливаются из кремния более низкого качества, но имеют неплохой КПД в 15%, что при сроке службы в 25 лет делает этот вариант оптимальным с точки зрения соотношения цены и качества.

Самодельные варианты всегда уступают по эффективности заводским солнечным батареям. Это происходит по ряду причин – от точности расчетов и качества деталей до невозможности приобрести некоторые комплектующие отдельно. Но если подобрать подходящий тип и сделать работу по инструкции, можно получить качественный и эффективный модуль.

В продаже нет пленочных вариантов, поэтому выбирать придется между монокристаллическими и поликристаллическими изделиями. Второй тип стоит дешевле, поэтому его используют чаще.

Подготовка проекта и выбор места расположения

Сделать простейшую схему самодельной батареи несложно, для этого нужно учесть несколько моментов:

  1. Необходимая мощность. Рассчитывается исходя из энергопотребления. Можно закрывать только часть потребностей, со временем наращивая показатели, а можно сразу установить столько панелей, сколько надо для полной автономности.
  2. Количество фотоэлементов и комплектующих к ним. Рассчитать лучше заранее, чтобы заказать все, что нужно и не ждать неделями доставки недостающей детали.
  3. Стоит заранее продумать конструкцию каркасов и систему крепления, они должны обеспечить надежность. Важно, чтобы при сильном ветре солнечные батареи не опрокинулись и не упали, так как они будут испорчены.

Место расположения подбирается так, чтобы на солнечные панели большую часть дня падал свет. Чаще всего батареи ставят на крыше или на земле. Важно, чтобы на поверхность не падала тень. Угол подбирается в зависимости от региона, в средней полосе оптимальный показатель составляет от 50 до 60 градусов. На зимний период можно увеличить угол до 70, а в летний уменьшить до 30-40 градусов.

Сборка конструкции

Солнечная панель своими руками собирается в несколько этапов. Лучше всего делать работу по порядку, чтобы ничего не упустить и добиться хорошего результата.

Изготовление каркаса

Основа под будущие фотоэлементы должна быть прочной и долговечной, ее можно делать из разных материалов. Можно использовать влагостойкую фанеру или плиты ОСП, работа в этом случае проводится так:

  1. Вырезаются куски подходящего размера, по периметру делается обрамление из деревянного бруска, важно точно подогнать все части друг к другу, чтобы не было щелей, а стыки и соединения промазать атмосферостойким герметиком. Затем поверхность покрывается защитным составом или краской и оставляется до полного высыхания. Лучше нанести покрытие в несколько слоев.
  2. Используйте алюминиевый каркас, так как он намного прочнее и долговечнее, чем деревянный. В этом случае подбираются уголки и соединяются, чтобы получилась прочная рама. В нее ставится оргстекло или другой прозрачный материал, все стыки надо обработать герметиком, чтобы не было щелей. Продолжать работу можно после того, как состав полностью высохнет, излишки можно срезать строительным ножом.

Кстати! Размеры каркаса подбираются под параметры приобретенных фотоэлементов. Пока их нет, рамы лучше не делать.

Пайка проводов и соединение фотоэлементов

На всех модулях есть контакты, имеющие разную полярность, перед началом работы они протираются спиртом, после чего к ним припаиваются проводники. Только потом их можно объединить между собой, чтобы собрать систему. Если проводники уже припаяны, обязательно проверяются все соединения, нередко там есть брак, который надо исправить перед монтажом. Если используются специальные шины, то инструкция по проведению работы такая:

  1. Шины нужно нарезать на полоски подходящего размера, если они идут в одном листе. Контакты на пластинах обязательно протираются спиртом для обезжиривания, после чего на них аккуратно наносится небольшой слой флюса.
  2. Шину следует приложить к контакту по всей длине, после чего разогретым паяльником нужно провести по поверхности без нажима, чтобы не испортить панель. После остывания элемент переворачивается и работа повторяется на контакте со второй стороны в том же порядке.

Если на соединении шины с контактом есть неровности, надо провести по поверхности паяльником еще раз.

Нанесение герметика

В домашних условиях проще всего использовать строительные атмосферостойкие составы, которые продают во всех магазинах. Работа проводится так:

  1. Вначале надо нанести капли состава по краям фотоэлементов через небольшое расстояние. После этого они размещаются на прозрачном основании по меткам, нанесенным ранее. Важно ровно выставить модули и прижать их как можно плотнее к поверхности.
  2. Для фиксации в подходящем положении на места нанесения герметика ставятся любые грузы. Их можно снять после высыхания состава.
  3. Далее необходимо покрыть герметиком все края, а также стыки между элементами, чтобы полностью герметизировать их. При этом важно не попадать на рабочие части.

Сборка панели

Когда герметик высох, можно проводить окончательную сборку. Тут могут быть свои особенности в зависимости от системы, но чаще всего процесс выглядит так:

  1. В первую очередь в боковой части корпуса крепится разъем для подключения, к которому надо присоединить диоды Шоттки.
  2. На наружную сторону вырезается экран из прозрачного материала, который лучше всего закрепить на герметике, чтобы обеспечить герметичность конструкции и исключить попадание влаги внутрь.
  3. Готовый элемент проверяется на работоспособность. Если все нормально, можно ставить на каркас крепления, чтобы установить батарею в подготовленном месте.

Как сделать источник питания из подручных материалов

Собрать простейшую батарейку можно из подручных элементов. Вариантов несколько, самые популярные такие:

  1. Берется кусок медной фольги и греется на электроплите полчаса, после остывания с поверхности удаляется оксидная пленка. Вырезается второй кусок такого же размера, оба элемента слегка подгибаются и ставятся в обрезанную бутылку или банку, чтобы не соприкасались между собой. На края крепятся крокодильчики, в емкость наливается соленая вода, после чего начнется выработка тока.
  2. Если под рукой есть много ненужных транзисторов, можно извлечь полупроводники из них и собрать солнечную батарею. Собранные элементы ставятся на пластину и соединяются, после чего подключается провод и можно пользоваться системой. Много энергии такой вариант не даст, но для работы радиоприемника и зарядки телефона его вполне хватит.
  3. Можно сделать источник питания из диодов, для этого их надо вскрыть, чтобы открыть фотоэлемент. Для извлечения элемент нагревается, чтобы расплавить припой. Извлеченные кристаллы припаивают к корпусу и соединяют в систему.
  4. Из пивных банок можно собрать конструкцию для нагревания воды или воздуха. Для этого в них вырезается верхняя часть, в нижней делается отверстие, тара хорошо моется. Затем делается большой короб из деревянного бруска и поликарбоната. Банки кладутся рядами и соединяются герметиком. После окрашивания поверхности в черный цвет можно поставить модуль на улицу.

Банки проще всего прижимать длинными пластинками или брусками, размещаемыми через 50-80 см.

Установка и подключение солнечной батареи

После монтажа батареи ее надо подключить правильно, чтобы обеспечить эффективное энергопотребление и сохранение электричества, когда оно не используется. Все просто:

  1. К модулю подключается контроллер, его желательно располагать как можно ближе.
  2. В специально отведенном месте ставятся аккумуляторы. Лучше использовать гелевые.
  3. Для преобразования напряжения обязательно наличия инвертора.

Тут все аналогично системам с готовыми батареями, поэтому разбираться в теме не нужно.

Что влияет на эффективность солнечных батарей

Чтобы добиться максимально эффекта, надо соблюдать простые советы:

  1. Ставить батареи в место с наилучшим освещением в течение дня.
  2. Периодически мыть защитное стекло от грязи и пыли.
  3. Регулировать угол наклона в зависимости от поры года.
  4. Использовать инвертор, подходящий по мощности.
  5. Следить за состоянием контактов и соединений.

При использовании линз эффективность батарей сильно снижается в пасмурную погоду.

Что лучше – купить или сделать солнечную батарею

Тут нет однозначного ответа, все зависит от бюджета, необходимых параметров системы и себестоимости каждого из вариантов. Лучше всего сделать сравнительный анализ обоих видов, чтобы сопоставить материальные и временные затраты на каждый из видов.

Обычно изготовление своими руками обходится в два раза дешевле, поэтому если надо сэкономить, лучше выбрать самодельный тип. Если ограничений по бюджету нет, лучше использовать готовые системы.

Подробная видео-инструкция сборки от популярного канала KREOSAN

Собрать солнечную батарею своими руками несложно, если разобраться в особенностях конструкции, рассчитать нужное количество модулей и заранее купить их. Важно соблюдать инструкцию по сборке и обеспечить герметичность самодельных модулей.

Солнечная панель своими руками

Зачем платить кучу денег (или вообще какие-то деньги) за программу, которая показывает, как сделать солнечную батарею, если можно получить то же самое бесплатно?

Я расскажу, как сделать солнечную панель, стоимость которой будет вдвое меньше покупного аналога. Подобные системы сделаны из материалов, продающихся в местных строительных магазинах и магазинах электроники. Также можно купить материалы онлайн. Время собирать солнечный свет и делать электричество бесплатным!

Шаг 1: С чего все началось

Я наблюдал, как растут мои счета за электроэнергию год за годом, просто потому, что современная бытовая техника постоянно стоит включенной в режиме ожидания. И в этом заключается не только вред окружающей среде, но и вред моему счету в банке, потому что я фактически плачу за “ничего”. Я не мог постоянно выключать устройства из сети, так как это усложняло их использование и отнимало лишнее время на постоянные настройки. Постепенно я начал искать возобновляемые источники энергии, чтобы компенсировать мои ненужные траты. Ветровая энергия была не вариант, я живу в очень тихом районе без ветров. Гидроэлектроэнергия тоже не подходит, так как я живу на равнине практически без рек. Поэтому солнечная энергия показалась мне наиболее удачным выбором.

Стоимость готовых солнечных систем просто громадная, такая установка не окупит себя и за 20 лет непрерывной работы. Я попытался завоевать один из правительственных грантов на такую систему, но их очень мало, и я не получил свой. Но это не заставило меня отказаться от цели, хоть я и не хотел платить так много денег за систему. Логичным решением было сделать ее самостоятельно. Да, вы все верно поняли, я захотел сделать свою собственную солнечную систему. Теперь я могу точно сказать, что это вполне возможно, все материалы доступны в местных магазинах или по интернету. Я не технический гений и не имею много опыта в работе с электричеством, я просто изучил конструкцию солнечных панелей, из чего они делаются, как можно собрать солнечную систему своими руками. В результате получился этот мастер-класс.

Шаг 2: Начало

Для одной панели вам понадобится:

— 28 солнечных элемента с пиковой мощностью 3.1 Вт
— 2 листа стекла
— блокирующий диод на 6А
— 24 м ленточного провода шириной 2 мм
— 2 м ленточного провода 5 мм шириной
— флюс
— распределительная коробка
— клеммная колодка
— припой
— 1 м термоусадочной трубки
— 100% силиконовый герметик
— крестики для кафеля
— 2 алюминиевых уголка

Кроме того, понадобятся монтажные материалы. Общая стоимость одной панели составила 211.36 евро. Я привел список нужных материалов для ондй панели, а в конструкции предусмотрено две, один инвертор и прибор для измерения выработки. В сумме затраты на материалы составляют 441.72 евро или 20778 рублей.

Вскоре после планирования нужных материалов я нашел солнечные батареи онлайн. Собрав информацию с разных источников, я сделал монтажную схему проводки и закупил обычное стекло в местном магазине. Инструменты также были куплены на месте.

Монтажные материалы, такие как провода, монтажная коробка, шурупы, крепежные кронштейны, я не покупал, потому что все это уже пылилось в сарае.

Шаг 3: Производственный процесс

Я припаял солнечные элементы согласно монтажной электросхеме группами. Это суммировало напряжение всех ячеек для достижения желаемого выхода (максимально возможного). Я сделал панель из 28 ячеек (4 ряда по 7 элементов). В таком расположении и размере панель отлично помещалась в место в моем саду. В итоге я получал 28х0.5В=14В (в теории). Силу тока я до сих пор не знал, потому что купил недорогие элементы класса В для этого эксперимента (просто сэкономил).

Когда я закончил паять ячейки, все они были верх ногами (так как я спаивал из с задней стороны). Я капнул силикона на каждую панель и приклеил их к 4-миллиметровому листу стекла (этот лист будет задней стороной панели).

Я оставил это все сохнуть, чтобы силикон достаточно испарился (это действительно важно, чтобы ушли все лишние пары, поскольку они вступают в реакцию с припоем на батареях).

Затем я перевернул стеклянный лист и вставил небольшие крестики для кафеля между секциями (обычно их используют при кладке кафеля на стенах, чтобы соблюсти одинаковый зазор со всех сторон). Я сделал это для того, чтобы вместе со вторым листом стекла вся конструкция была более плотной и прочной. После расстановки крестиков я нанес слой силикона по краям стеклянного листа на расстоянии около 3 см от края (этот край нужен нам для заделки в следующих шагах).

Затем я разместил другой лист стекла поверх элементов, так что солнечные элементы теперь заключены между двумя листами стекла толщиной 4 мм (можно сказать, я застеклил элементы, это и был мой простой план).

Шаг 4: Выпаривание

Я оставил всю эту конструкцию сохнуть минимум сутки. Чем дольше, тем лучше. Между двумя листами стекла осталось пустое место по краям. Я залил это пространство герметиком. Я запечатал элементы двумя слоями силикона, и если один из них разгерметизируется, то второй надежно будет защищать батареи внутри. После нанесения второго слоя я оставил конструкцию сохнуть еще на 3 дня. Когда силикон полностью высох, я сделал рамку из алюминиевого профиля, чтобы защитить стеклянный корпус панели.

Шаг 5: Монтажная коробка

На задней стороне панели я сделал монтажную коробку с клеммной колодкой. На одной стороне блока идет +, а с другой стороны будет идти провод к инвертеру. Также в монтажной коробке есть диод между + с панели к +, идущему к инвертеру, это предотвращает поток электричества к панели, когда панель не производит никакого электричества (например, в темное время суток).

Шаг 6: Инвертер

Я связался с продавцом солнечных панелей, чтобы заказать подходящий инвертер. Мне нужен маленький инвертер (я же собираюсь производить небольшое количество электричества своей системой). Я взял инвертер OK-4, рассчитанный на 24 — 50 В, максимально 100 Вт. Это был самый маленький инвертер. Получается, что одной панели будет мало, потому что она выдает максимально 14В. Мне нужна была вторая панель, и в сумме у меня получится 28В, чего будет достаточно для инвертера. Учитывая, что это не сильный ток, то и двух панелей могло быть мало. И я сделал третью панель, чем достиг стабильно высокую производительность.

Я знаю, что этот инвертер максимально рассчитана на 100 Вт, а мои три панели будут давать больше (135 Вт), но этот максимум от панелей будет гаситься инвертером. Все, что идет сверх допустимой мощности, будет выделяться в виде тепла. Да, я знаю, что вы думаете: я трачу электричество впустую. Это правда, но такой перебор будет только в самые яркие часы, всего несколько часов в день. Большую часть дня панели не получают света столько, чтобы вырабатывать сверх 100 Вт. Зато при такой конструкции я постоянно добываю электроэнергию в достаточном количестве — с самого восхода солнца и до заката, просто потому, что инвертер способен работать на низком напряжении. Я получаю гораздо больше электроэнергии, питая панели весь день, чем теряю на скашивании максимальной мощности в часы зенита.

Шаг 7: Цифры и факты

В моем инвертере OK-4 не было встроенного дисплея для показа выработки, поэтому мне нужен был отдельный измеритель.

Ну и мне опять же не хотелось выкладывать кучу денег за этот прибор. В местном магазине я купил вот такую модель — ELRO M12 Power Calculator, который предназначен для расчета потребления электроэнергии бытовыми приборами, но работает неплохо и для подсчета выработки солнечной электроэнергии (этот калькулятор работает обоими способами, может как брать, так и отдавать электричество в сеть).

И этот калькулятор включается напрямую в розетку без суперсложных проводок (как раз то, что нужно).

Каждый солнечный элемент выдает 0.5В х 6А = 3Вт, но это максимальная мощность, при идеальных условиях. Для всей панели такая максимальная мощность составляет 28 ячеек х 3Вт = 84Вт.

Но по опыту знаю, что это очень оптимистические цифры, которые на деле обычно на 20% меньше. Так что в реальной жизни я ожидаю производительность примерно в 67Вт.

Моя панель точно не расположена идеально к солнцу, но сейчас это не так и важно. Панели расположены под углом 10 градусов (вместо 35) и не точно на юг.

Но это временная установка, я просто хочу посмотреть, как они себя ведут в реальных условиях при холодной температуре воздуха, куче дождей и затуманенного солнца.

В ближайшем будущем я поправлю установку.

Учитывая все факторы, панели вырабатывают по 15В х 3А = 45Вт каждая при условии, что напряжение ячеек используется по максимуму.
Сила тока может увеличиться путем изменения угла наклона панелей больше к солнцу, но сейчас это невозможно в том месте, где я их расставил.

Шаг 8: Рабочие показатели

В среднем панели вырабатывают по 500 Вт в неделю, учитывая, что все работает в обычных условиях. Сейчас критики скажут, что это вообще ничто, но учитывая, что панели могут давать больше, если я поменяю угол/расположение, и то, что мои панели меньше стандартных плюс это всего 3 панели, то цифры не кажутся такими уж маленькими. Моей целью было компенсировать трату энергии на бытовую технику, работающую в режиме ожидания. И в этом я преуспел. Не учитывая надежность конструкции (на проверку требуется больше времени), я могу сказать, что самодельная солнечная система работает также хорошо, как и те, что можно купить в магазине.

Шаг 9: Мысли на будущее

В будущем я планирую проверить панели на прочность, так как я пока не знаю, как они поведут себя в длительном периоде, учитывая разнообразие погодных условий, в которых им придется функционировать.

После этого я хочу сделать систему следования за солнцем и более крупные по размеру панели.

Так мне удастся получить больше электроэнергии, так как это будут более мощные панели, которые всегда будут оптимально направлены к солнцу.
И конечно же, все полученные знания я разделю с читателями, чтобы каждый смог повторить это у себя дома.

Специально для критиков: да, вы правы, это не бесплатная электроэнергия, так как я оплачиваю материалы. Но со временем мои панели окупаются, и начинают работать на меня, принося урожаи с солнца.

Зачем ждать завтра, если уже сегодня можно начать экономить?

Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

Солнечная батарея в готовом для функционирования виде стоит недешево. Но ее можно соорудить своими руками. Подобные технологические новшества — отнюдь не редкость в нашем веке. Подобные устройства многим помогают в быту и жизни.

Так солнечные батареи на крыше дома делают электрическую энергию практически бесплатной. Отопление оранжерей, обеспечение работы отдельных бытовых приборов, обогрев и другие функции — сфера применения подобных конструкций.

С каждым годом они приобретают все большую популярность. Рассмотрим метод сборки электростанции своими силами.

Краткое содержимое статьи:

О солнечных батареях

Разобравшись, как сделать солнечные батареи своими руками, возможно малыми затратами соорудить собственную конструкцию. Она будет работать аналогично тем, производятся промышленностью. Это генератор, функционирующий за счет фотоэлектрического эффекта.

Для того, что бы узнать, как обустроить и установить оборудование на дачном участке, рекомендуем профильный портал — dachnichek.ru.

Гелеоэнергия преобразуется в электричество вследствие падения лучей на пластины, представляющие собой фотоэлементы — главные части конструкции.

Для примера, собранная система состоит из 36 пластин. Характеристики солнечных батарей для дома будут следующие: каждый элемент имеет размеры 8 на 15 см и выдает 2,1 Вт. Суммарная мощность устройства получится равной 76 Вт.

Принцип работы и конструкция

Кванты попадают на фотоэлементы, в результате чего с внешних орбит атомов вещества уходят электроны.

Становясь свободными, они создают ток, идущий через контролер к аккумулятору, где накапливается заряд. Затем энергия поступает потребителю — различным бытовым или техническим устройствам.

Комплект солнечной батареи для дома составляется из кремниевых фотоэлементов. Одна их сторон пластины имеет тонкий слой химически пассивного фосфора либо бора.

Электроны, возникая, сдерживаются этой пленкой. Поверхность элемента пересекается металлическими дорожками, где свободные частицы собираются, выстраиваются и движутся упорядоченно, создавая ток.

При большом числе фотоэлементов в комплекте батареи можно получить достаточно много электричества.

Верхний слой пластины снабжен противоотражающим слоем. Это увеличивает КПД.

Пластины фотоэлементов могут быть:

  • поликристаллические, с небольшим КПД около 12 %, но стабильно работающие до 10 лет;
  • монокристаллические, с КПД до 25 % и функционированием до 25 лет, но со снижением параметра эффективности во времени;
  • аморфные, КПД до 6 %, удобные для укладки.

Фотопреобразователи представляют собой модули всей конструкции, закрепляемой в профиле из алюминия.

Комплектация

Для сборки конструкции приготавливают следующий перечень материалов:

  • Фотоэлементы (пластины).
  • ДСП.
  • Углы и рейки из алюминия.
  • Поролон до 2,5 см, жесткий.
  • Прозрачное основание.
  • Крепеж (саморезы).
  • Герметик, предназначенный для внешнего применения.
  • Проводка.
  • Диоды Шоттки.
  • Клеммы.

Габариты батареи предопределяют количество всех нужных материалов. А это зависит от планируемого числа фотоэлементов.

Понадобятся следующие инструменты:

  • Шуруповерт или отвертки.
  • Ножовки для дерева и металла.
  • Паяльник.
  • Тестер для проверки параметров тока.

Фотоэлементы, не совпадающие по размеру, использовать крайне нежелательно. Ведь получаемый по максимуму ток ограничит наименьший из них. При этом мощность больших снижается.

Для сборки модулей воедино понадобятся шины. Подключение производится посредством клемм.

Каркас формируют из деревянных реек. Или же из алюминиевых уголков, отдавая им предпочтение по причинам легкости, надежности этого материала. Отсутствует коррозия, гниение, разбухание от влаги.

Потребуется также прозрачный элемент. От показателя преломления зависит КПД. Важна и способность поглощать ИК (инфракрасный) спектр.

Первый параметр наилучший у плексигласа и оргстекла. А также применяется поликарбонат, который несколько хуже.

Поглощение ИК изучения влияет на нагрев, а значит — на срок службы. Берется термопоглощающее оргстекло или обычное со специальной функцией (например, антибликовое).

Проектирование батареи и ее расположения

Солнечная система должна быть рассчитана перед сборкой по размеру, основу чего составляют габариты пластины.

Также необходимо предусмотреть угол наклона установки, при котором освещаемость панелей будет максимальной (обычно — 50 или 60 градусов).

Лучше, если эта величина будет переменной, но максимум панель получает при перпендикулярном падении лучей. По отношению к выбору места батареи располагают на земле, крышах. Крона деревьев не должна бросать тень, выбирается солнечная сторона.

Расчету также подлежат электрические параметры. Каждый метр может дать 120 Вт. Семья в среднем потребляет 300 кВт ежемесячно.

Для удовлетворения таких нужд потребуется примерно 20 кв. м. Но если цифра площади — всего 5 метров, дом получит значительную экономию.

Монтаж

Сборка состоит из следующих шагов.

В пластинах необходимо припаять контакты. Иногда элементы продаются вместе с металлическими проводниками, но в другом случае те и другие соединяют пайкой.

Приготавливают каркас под размещение фотопластин. Рамки складывают из алюминиевых уголков (70 или 90 мм) или реек. Внутри наносят герметик. Задний корпус выполняют из ДСП с бортами до 2 см высотой, привинченными саморезами.

При расчете размеров оставляют зазор для элементов до 5 мм. В корпусе делают отверстия для вентиляции, шаг 10 см. Прозрачный элемент вставляют в раму, прикрепляется метизами на углах и сторонах.

Нужно смонтировать элементы, разложив их поверхностью вниз на стекло. Делают пайку с «+» на лицевой и «-» на обратной стороне. Соединяют контакты. Припаивают рядами. Затем элементы надо приклеить, нанеся в середину каждого герметик.

Затем цепочки переворачиваются вверх лицом и располагаются по предварительной разметке. Немного прижимаем, выводим на шину контакты через каркасные отверстия. Устройству нужен также диод Шоттки для блокирования обратного тока.

Тестирование амперметром в ясную погоду, полдень. Прибор присоединяем к контактам, меряем ток короткого замыкания, норма силы которого — от 0,5 до 1 А. Максимальный показатель работы батареи — 10 А.

Работоспособные части, размещенные на подложке, переносят в корпус.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
