СП внутреннее противопожарное водоснабжение

СП 10.13130.2020 Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования / Свод правил от 27 июля 2020 г. № 10.13130.2020

СП внутреннее противопожарное водоснабжение

СП внутреннее противопожарное водоснабжение

Системы противопожарной защиты

ВНУТРЕННИЙ ПРОТИВОПОЖАРНЫЙ ВОДОПРОВОД

Нормы и правила проектирования

Fire protection system. Installation of standpipe and hose systems. Designing and regulations rules

Дата введения 2021-01-27

Предисловие

Сведения о своде правил

1 РАЗРАБОТАН И ВНЕСЕН Федеральным государственным бюджетным учреждением «Всероссийский ордена «Знак Почета» научно-исследовательский институт противопожарной обороны» (ФГБУ «ВНИИПО» МЧС России)

3 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии 16 сентября 2020 г.

Информация о пересмотре или внесении изменений в настоящий свод правил, а также тексты размещаются в информационной системе общего пользования — на официальном сайте разработчика. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет (www.gost.ru)

1 Область применения

1.1 Настоящий свод правил устанавливает требования и нормы к проектированию внутреннего противопожарного водопровода.

1.2 Настоящий свод правил распространяется на вновь проектируемый и реконструируемый внутренний противопожарный водопровод (ВПВ).

1.3 Настоящий свод правил не распространяется на объекты защиты:

— проектируемые по специальным нормам или с особыми условиями водоснабжения;

— для которых требования к проектированию внутреннего противопожарного водопровода установлены иными документами, утвержденными в установленном порядке;

— военного назначения, атомных станций, объектов переработки, хранения радиоактивных и взрывчатых веществ и материалов, объектов уничтожения и хранения химического оружия и средств взрывания, наземных космических объектов и стартовых комплексов, горных выработок, объектов, расположенных в лесах;

— в которых обращаются, производятся, хранятся или уничтожаются химические вещества и материалы, реагирующие с водой и водопенными средствами пожаротушения со взрывом, и/или возгоранием, и/или выделением горючих газов, и/или с сильным экзотермическим эффектом.

1.4 ВПВ не требуется:

— в зданиях общеобразовательных организаций (школах, гимназиях, лицеях, кроме школ-интернатов), дошкольных учреждений (детских садах);

— в зданиях кинотеатров сезонного действия на любое количество мест;

— в банях и саунах;

— в производственных и складских зданиях I и II степеней огнестойкости категорий Г и Д независимо от их объема, а также производственных и складских зданиях III-V степеней огнестойкости категорий Г и Д объемом не более 5000 м ;

— в зданиях складов грубых кормов, пестицидов и минеральных удобрений;

— в производственных зданиях по переработке сельскохозяйственной продукции категории В, I и II степеней огнестойкости объемом до 5000 м ;

— в трансформаторных подстанциях и в помещениях с электросиловым оборудованием, в том числе насосных станций и венткамер.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие стандарты и своды правил:

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия

ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент

ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 11474-76 Профили стальные гнутые. Технические условия

ГОСТ 14202-69 Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки

ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры

ГОСТ Р 12.4.026-2015* Система стандартов безопасности труда: цвета сигнальные, знаки безопасности и разметка сигнальная

* Вероятно, ошибка оригинала. Следует читать: ГОСТ 12.4.026-2015. — Примечание изготовителя базы данных.

ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ Р 51049-2019 Техника пожарная. Рукава пожарные напорные. Общие технические требования. Методы испытаний

ГОСТ Р 51737-2001 Установки водяного и пенного пожаротушения автоматические. Муфты трубопроводные разъемные. Общие технические требования. Методы испытаний

ГОСТ Р 51844-2009 Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний

ГОСТ Р 53278-2009 Техника пожарная. Клапаны пожарные запорные. Общие технические требования. Методы испытаний

ГОСТ Р 53279-2009 Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний

ГОСТ Р 53331-2009 Техника пожарная. Стволы пожарные ручные. Общие технические требования. Методы испытаний

СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы

СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты

СП 8.13130.2020 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности

СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84*

СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования

СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*

СП 54.13330.2016 Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003

СП 59.13330.2016 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001

СП 75.13330.2011 «СНиП 3.05.05-84 Технологическое оборудование и технологические трубопроводы»

СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009, СНиП 31-05-2003*

* Текст документа соответствует оригиналу. — Примечание изготовителя базы данных.

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и сводов правил в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1 агрегатная насосная установка: Насосная установка, состоящая из двух и более насосных агрегатов.

3.2 ввод ВПВ в здание: Часть трубопроводной сети, расположенная между стеной (или фундаментом) здания и водомерным устройством, а при его отсутствии — первым запорным устройством, расположенным внутри здания.

3.3 вводной трубопровод ВПВ: Часть трубопроводной сети, расположенная между внешним магистральным трубопроводом и стеной (или фундаментом) здания, включая стену (или фундамент) здания.

3.4 верхняя разводка трубопроводной сети: Разводка трубопроводной сети, обеспечивающая подачу воды к опускам.

3.5 вместимость бака (сосуда, трубопроводной сети): Объем внутренней полости бака (сосуда, трубопроводной сети).

3.6 ВПВ: Совокупность трубопроводов и технических средств, обеспечивающих подачу огнетушащего вещества к пожарным запорным клапанам пожарных кранов и/или пожарным запорным клапанам сухотрубов.

3.7 водозаполненный ВПВ: ВПВ, вся трубопроводная сеть которого заполнена водой.

3.8 водонапорный бак: Бак-водопитатель, заполненный водой, обеспечивающий давление в трубопроводах ВПВ за счет перепада высот расположения бака над пожарными кранами.

3.9 воздухозаполненный ВПВ: ВПВ, в котором трубопроводная сеть (или ее часть) в дежурном режиме не заполнена водой.

3.10 всасывающий трубопровод: Часть трубопроводной сети, расположенная между источником наружного противопожарного водоснабжения и насосной установкой.

3.11 высота здания: Расстояние от отметки поверхности проезда для пожарных машин до нижней границы открывающегося проема в наружной стене верхнего этажа.

1 Чердак или верхний технический этаж принимаются в расчет высоты здания при условии обращения и/или хранения на чердаке или в помещениях верхнего технического этажа горючих веществ и материалов и/или применения в конструкциях горючих материалов (Г1-Г4), даже если эти конструкции подвергнуты огнезащитной обработке.

2 При наличии эксплуатируемой кровли высота здания принимается выше отметки кровли на 1,35 м.

3.12 высота компактной части струи: Условная высота вертикальной водяной струи, равная 0,8 от видимой высоты вертикальной струи.

3.13 гидропневматический бак (гидропневмобак): Герметичный сосуд (водопитатель), частично заполненный расчетным объемом воды (от 30% до 70% от вместимости бака) и находящийся под избыточным давлением сжатого воздуха, автоматически обеспечивающий давление в трубопроводах ВПВ, а также расчетный расход воды до выхода на рабочий режим основного водопитателя (насосной установки).

3.14 диктующий пожарный кран: Наиболее высоко расположенный и/или удаленный от водопитателя пожарный кран (стационарный лафетный пожарный ствол), гидравлическое сопротивление трубопроводной сети до которого имеет наибольшее значение по сравнению с другими пожарными кранами (стационарными лафетными пожарными стволами).

Внутренний противопожарный водопровод: проектируем по-новому

Приказом Росстандарта от 4 марта 2021 года № 234 в общеизвестный Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Технического регламента о требованиях пожарной безопасности (приказ Росстандарта от 14 июля 2020 года № 1190), были включены 4 новых свода правил из серии «Системы противопожарной защиты»:

— «СП 10.13130.2020. Внутренний противопожарный водопровод. Нормы и правила проектирования» (в пункт 215 указанного выше Перечня);

— «СП 485.1311500.2020. Установки пожаротушения автоматические. Нормы и правила проектирования» (в пункт 239);

— «СП 486.1311500.2020. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Нормы и правила проектирования» (в пункт 240).

Наша новость посвящена своду правил СП 10.13130.2020, утвержденному приказом МЧС России от 27 июля 2020 года № 559, который распространяется на вновь проектируемый и реконструируемый внутренний противопожарный водопровод (ВПВ).

Вопросы проектирования и монтажа ВПВ в контексте оснащения объектов защиты автоматическими установками водяного пожаротушения (АУВПТ) спринклерного и дренчерного типа подробно рассмотрены в отдельной статье. Мы же остановимся на новой терминологии и некоторых иных изменениях в своде правил СП 10.13130.2020.

Третий раздел «Термины и определения» пополнился внушительным количеством — в общей сложности порядка 50 — уточненных и новых понятий и определений. В сжатой форме приведем лишь некоторые из них, касающиеся конструктивной части ВПВ и трубопроводной сети (см. табл. 1).

Таблица 1. Новые определения конструктивной части ВПВ

совокупность трубопроводов и технических средств, обеспечивающих подачу огнетушащего вещества к пожарным запорным клапанам пожарных кранов и/или пожарным запорным клапанам сухотрубов

Примечание: согласно прежнему своду правил, ВПВ обеспечивал лишь подачу «воды к пожарным кранам»

не заполненный в дежурном режиме водой вертикальный трубопровод ВПВ с присоединенным к нему на каждом этаже или полуэтаже пожарными запорными клапанами в комплекте с соединительной головкой, одним концом выведенный на фасад здания с соединительной головкой для подключения внешнего источника водоснабжения (мобильной пожарной техники)

Читайте также  Правила обращения с огнем для школьников

трубопроводная сеть (или часть трубопроводной сети) в дежурном режиме не заполнена водой

если его трубопроводная сеть заполнена водой

Агрегатная насосная установка

состоит из 2-х и более насосных агрегатов

Вместимость (бака, сосуда, трубопроводной сети)

объем внутренней полости (бака, сосуда, трубопроводной сети)

Номинальный диаметр прохода DN (условный диаметр Ду)

параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например, соединений трубопроводов, фитингов и арматуры; условный диаметр Ду равен внутреннему диаметру — для стальных труб, наружному диаметру — для неметаллических труб

выделенный по высоте пожарный отсек для объектов защиты высотой 50 м и более

Верхняя разводка трубопроводной сети

разводка, обеспечивающая подачу воды к опускам

Нижняя разводка трубопроводной сети

разводка, обеспечивающая подачу воды к пожарным кранам и стационарным пожарным лафетным стволам по стоякам

Распределительный трубопровод ВПВ

часть трубопроводной сети (ЧТС), к которой подсоединены стояки и/или опуски

вертикальная ЧТС, расположенная между питающим и распределительным трубопроводом верхней кольцевой разводки

Ввод ВПВ в здание

ЧТС, расположенная между стеной (или фундаментом) здания и водомерным устройством, а при ее отсутствии — первым запорным устройством, расположенным внутри здания

Вводной трубопровод ВПВ

ЧТС между внешним магистральным трубопроводом и стеной (или фундаментом) здания, включая стену (или фундамент) здания

кольцевая водопроводная сеть ВПВ, образованная частично внешним магистральным трубопроводом на участке между двумя точками подключения вводов ВПВ

замкнутая водопроводная сеть ВПВ, образуемая внутренней трубопроводной сетью

трубопроводная линия, длиной не более 200 м, соединяющая внешнюю магистральную сеть с незакольцованной внутренней трубопроводной сетью

ЧТС между источником наружного противопожарного водоснабжения и насосной установкой (НУ)

ЧТС между водомерным устройством и НУ; при отсутствии водомерного устройства — между стеной (или фундаментом) здания и НУ; при отсутствии насосной установки — между водомерным устройством и первым запорным устройством после него

ЧТС между НУ и транзитным трубопроводом; при отсутствии транзитного трубопровода — между НУ и распределительным трубопроводом; при отсутствии насосной установки и транзитного трубопровода — между первым запорным устройством, не относящимся к водомерному устройству, и распределительным трубопроводом

все его технические средства и трубопроводы не связаны с техническими средствами и трубопроводами водопроводов другого назначения

объединен ЧТС с хозяйственно-питьевым водопроводом, и/или производственным водопроводом, и/или водопроводом автоматической установки пожаротушения (АУПТ)

Малорасходный пожарный кран (ПК-м)

ПК с расходом от 0,2 до 1,5 л/с

Среднерасходный пожарный кран (ПК-с)

ПК с расходом более 1,5 л/с

расстояние от отметки поверхности проезда для пожарных машин до нижней границы открывающегося проема в наружной стене верхнего этажа; при этом:

1) чердак / верхний технический этаж принимаются в расчет высоты здания при условии обращения в их помещениях горючих веществ и материалов, применения в конструкциях горючих материалов (Г1–Г4) — независимо от наличия огнезащитной обработки;

2) при наличии эксплуатируемой кровли высота здания принимается выше отметки кровли на 1,35 м

Новая терминология (в профессиональной среде во многом она использовалась и раньше) официально зафиксирована в своде правил СП 10.13130.2020 для формализации и однозначного толкования понятий. Но, например, отдельное описание всех типов внутреннего противопожарного водопровода необходимо и в целях классификации ВПВ, которая приводится в разделе 4 свода правил СП 10.13130.2020.

В документе появилось деление пожарных кранов на малорасходные (ПК-м) и среднерасходные (ПК-с), отличающихся расходом диктующего пожарного крана (см. определения выше). Комбинациям использования ПК-м и ПК-с в конструкции ВПВ посвящен раздел 5, а рекомендациям по применению их на конкретных объектах защиты — Приложение «А» к своду правил. Кроме того, в зависимости от структуры водяного потока теперь ПК классифицируются на устройства с компактной, распыленной и тонкораспыленной водяной струей. Требования к ВПВ, оснащенного среднерасходными кранами (ПК-с), изложены в разделе 7, малорасходными (ПК-м) — в разделе 10.

Заметим, что отныне исключено использование СП 10.13130.2020 при разработке СТУ на проектирование и строительство зданий: ранее, в пункте 1.4 свода правил СП 10.13130.2009 прописывалась такая возможность.

В нормативно-техническом документе уделено много внимания как общим, так и специальным требованиям к проектированию ВПВ. К числу общих требований относится применение положений Технического регламента о требованиях пожарной безопасности, новых смежных сводов правил, а также национальных, государственных и межгосударственных стандартов (ГОСТов). Один только ссылочный аппарат увеличился с 2 до 26 позиций. В специальные требования входят особенности проектирования (выбора, размещения, автоматизации) отдельных конструктивных частей, материалов и защитных покрытий ВПВ. Соответственно, в своде правил СП 10.13130.2020 присутствуют отдельные разделы, посвященные темам:

§ способы активации ВПВ;

§ металлические/неметаллические трубопроводы и правила их покраски;

§ водопенные ВПВ и пожарные краны;

§ воздухозаполненные ВПВ и др.

Здесь нет возможности описывать нововведения, относящиеся к проектированию, однако хочется подчеркнуть, что в новом документе все требования значительно лучше проработаны, детализированы и систематизированы, чем в СП 10.13130.2009.

ОТВЕЧАЕТ ВНИИПО МЧС РОССИИ. СП 10.13130.2009

СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности. Изменение №1, утв. Приказом МЧС России от 09.12.2010 № 641

Вопрос 1: Согласно СП 10.13130.2009 п.4.2.7 «Насосные установки для противопожарных целей следует проектировать . с ручным, автоматическим и дистанционным управлением.» Прошу Вас уточнить определение терминов . Точнее, что является автоматическим запуском пожарного насоса и как осуществляется.

Ответ: Автоматический запуск пожарного насоса внутреннего противопожарного водопровода может осуществляться несколькими способами:
— при падении давления во внутреннем противопожарном водопроводе ниже допустимого значения — от сигнализаторов давления или электроконтактных манометров;
— при срабатывании сигнализатора потока жидкости;
— при срабатывании датчика положения запорного органа клапана пожарного крана.
Также при одновременном использовании автоматической установки пожаротушения по 1-му и 2-му способам — логическая схема совпадения «И» (схема конъюнкции).
Подробнее способы запуска пожарного насоса описаны в пособии «Внутренний противопожарный водопровод: Учебно-методическое пособие / Л.М. Мешман, В.А. Былинкин, Р.Ю. Губин, Е.Ю. Романова / Под общ. ред. Н.П. Копылова. — М.: ВНИИПО, 2010. — 496 с».

Вопрос 2: Просим Вас разъяснить требования п. 4.1.6 СП 10.13130.2009 в части расчета расхода воды на внутреннее пожаротушения для зданий различной этажности или помещений различного назначения.

Ответ: В соответствии с требованиями п. 4.1.6 СП 10.13130.2009:

— для зданий различной этажности или помещений различного назначения, разделенных на части противопожарными стенами I и II типов расход воды на внутреннее пожаротушение следует принимать по той части здания, где требуется наибольший расход. По таблицам 1 и 2 вычисляется расход для каждой части здания исходя из ее объема и назначения. Для проектирования внутреннего пожаротушения всего здания выбирается наибольший расход.

— для зданий различной этажности или помещений различного назначения, не имеющих противопожарных стен I и II типов, расход воды на внутреннее пожаротушение следует принимать по общему объему здания. По таблицам 1 и 2 вычисляется расход для каждой части здания исходя из ее назначения и общего объема здания. Для проектирования внутреннего пожаротушения всего здания выбирается наибольший расход.

Расход воды на пожаротушение принимается согласно пп. 4.1.1-4.1.4 в зависимости от назначения здания.

Вопрос 3: Если в таблице 1 СП 10.13130.2009 указано число пожарных стволов 1 с минимальным расходом воды на внутреннее пожаротушение 2,5 л/с значит ли это, что исходя из условия орошения каждой точки помещения двумя пожарными стволами необходимо увеличивать расход?

Ответ: Независимо от количества расчетных струй для тушения пожара (от 1 струи по 2,5 л/с до 8 струй по 5 л/с) расстановка пожарных кранов должна производиться из условия возможности орошения каждой точки защищаемого помещения двумя струями воды. То есть при выходе из строя одного пожарного крана должна быть возможность орошения точки помещения из другого пожарного крана. Число струй, указанное в таблицах 1 и 2 СП 10.13130.2009, предназначено для произведения расчета насосной станции противопожарного водопровода и не связано с локализацией конкретного очага возгорания.

Вопрос 4: Высота помещения производственного корпуса + 23,7 м, пожарная нагрузка располагается на отметке от 0 до + 19 м. Можно ли применить высоту компактной части струи максимально 20 м, согласно тому, что дальше + 19 м пожарная нагрузка отсутствует?

Ответ: Внутренний противопожарный водопровод используется как для тушения возгораний, так и для охлаждения строительных конструкций во время пожара, поэтому наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равным высоте помещения в соответствии с п. 4.1.8 СП 10.13130.2009. Давление у пожарного крана и расход пожарного ствола для высоты компактной части струи, не указанной в таблице 3 СП 10.13130.2009, определяется исходя из расчета.

Вопрос 5: Каким образом рассчитывать расход воды на внутреннее пожаротушение для зданий, категория пожарной опасности и степень огнестойкости которых не приведены в таблице 2 СП 10.13130.2009?

Ответ: В соответствии со Ст. 78 (п. 2) Федерального закона от 22.07.2008 г. № 123 – ФЗ «Технический регламент о требованиях пожарной безопасности», при отсутствии нормативных требований необходима разработка специальных технических условий. Требования данной статьи также дублируются в п. 2 примечаний к таблице 2 СП 10.13130.2009 с изм. №1.

Вопрос 6: Учитываются ли нежилые этажи (техподполье и чердак) при определении количества этажей для таблицы 1 СП 10.13130.2009?

Ответ: При определении количества этажей для применения требований таблицы 1 СП 10.13130.2009 нежилые этажи (техподполье и чердак) не учитываются.

Внутреннее противопожарное водоснабжение

Противопожарное водоснабжение зданий любого назначения, с помещениями различной категории по взрывопожарной опасности – это комплекс инженерного оборудования, предназначенный для доставки и подачи воды к очагам возникновения тления или открытого огня, в достаточном количестве с требуемым напором для предупреждения, а так же ликвидации пожара.

В состав такого водоснабжения входят насосные станции пожаротушения, осуществляющие забор воды из природных и искусственно созданных пожарных водоемов, резервуаров. Повышающие давление во внутренней сети после ввода из наружного противопожарного водоснабжения или питьевого, производственного водопровода населенных пунктов, промышленных объектов, а также система внутреннего противопожарного водопровода (ВПВ), доставляющего воду к пожарным кранам, питающего водяные установки пожаротушения.

Читайте также  Ответственный за пожарную безопасность в организации требования

Противопожарное водоснабжение зданий, состоящее в большинстве случаев из неразрывно связанных наружных и внутренних сетей, является самым действенным, эффективным средством тушения пожара.

Что входит в противопожарное водоснабжение

Характеристики внутреннего противопожарного водоснабжения

Система внутреннего противопожарного водоснабжения состоит из нескольких элементов:

  • Водопровод с установленными на его трубной прокладке по этажам зданий, отметкам сооружений пожарными кранами, с комплектами рукавных линий, состоящих из рукавов, стволов, хранящихся возле них согласно требованиям к пожарным шкафам, кранам.
  • Стационарные системы пожаротушения зданий, в которых огнетушащими веществами являются вода, в т.ч. со смачивателями, а также пены различной степени кратности, вырабатываемые из водных растворов пожарных пенообразователей; подающиеся на очаги возгораний дренчерными, спринклерными оросителями, компактными пеногенераторами.

К такому автоматическому оборудованию относят водяные, пенные установки, системы пожаротушения тонкораспыленной водой.

  • Водяные завесы, автономно защищающие строительные, технологические проемы и тамбуры-шлюзы, которые в силу особенностей производства, режима хранения, а так же пополнения складов сырья готовой продукцией, нельзя закрыть противопожарными воротами, дверями.

Водяные завесы могут быть оснащены спринклерными, дренчерными оросительными головками, а также выполняться перфорированными сухотрубами, применяемыми и для локального пожаротушения помещений бань, саун, размещаемых в защищаемых внутренним противопожарным водоснабжением зданиях.

С некоторой долей условности также можно отнести водные, воздушно-пенные, воздушно-эмульсионные огнетушители, которыми согласно проведенному расчету необходимого количества огнетушителей часто комплектуются помещения зданий, т.к. они более чем на 90% заполнены водой.

  • Система внутреннего противопожарного водопровода, установленная в общественных и производственных зданий, для которых по нормам не требуются автоматические водяные установки тушения огня.

Состав внутреннего противопожарного водопровода

  • Узел запорной, контрольно-измерительной арматуры на вводе в здание.

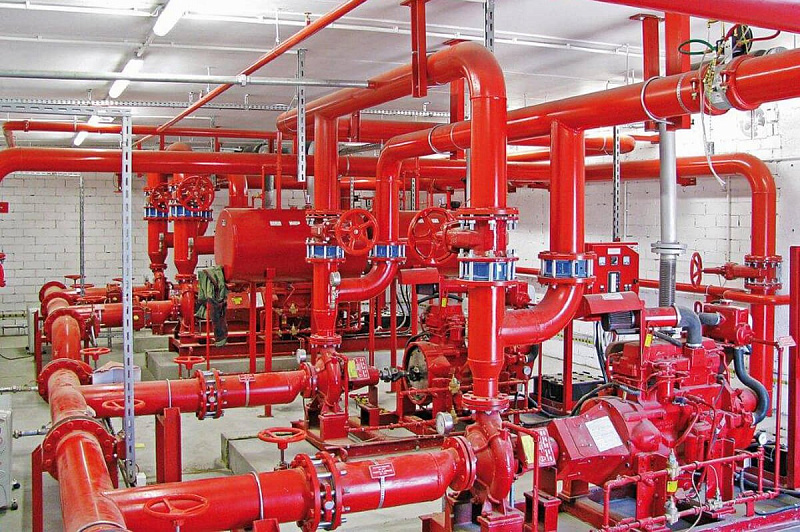

  • Насосная станция, необходимая для повышения напора при недостаточном давлении воды, забираемой из наружных сетей. Ее размещают в как в отдельном помещении, так и в бойлерной, котельной, тепловом, водораспределительном пункте.
  • Водонапорный или гидропневматический бак, содержащий запас воды, необходимый для начала тушения до запуска насосов. При гарантии автоматического пуска пожарного насоса допустимо его не проектировать.
  • Распределительные вертикальные стояки, горизонтальные участки трубопроводов, проектирование, прокладка которых ведется с учетом оптимальных мест расстановки ПК на этажах зданий. Если здание выше 6 этажей, то необходимо кольцевание пожарных стояков общей системы питьевого, противопожарного водопровода.

Трубопроводы ВПВ по требованию норм монтируют только из металлических изделий, в отличие от труб для систем пожаротушения, использующих воду, для которых допустимо применять пластиковые изделия, например, из огнестойкого полипропилена, армированного стекловолокном или огнезащитным базальтовым материалом.

  • Внутренние пожарные краны, устанавливаемые в доступных местах, согласно расчету, чтобы была возможность орошения любой точки защищаемых помещений здания одной или большим количеством струй в зависимости от требований СП 10.13130.2009 – свода правил пожарной безопасности к внутреннему пожарному водопроводу.

Оптимальная высота монтажа ПК – 1,35 м от пола. Допустим монтаж спаренных кранов – рядом, один над другим. Расстановка пожарных кранов всегда должна быть отображена на плане эвакуации при пожаре.

  • Ручные пожарные стволы и рукава с соединительными головками, размещаемые в пожарных шкафах возле запорных клапанов ПК в пожарных шкафах.
  • Кнопки для запуска вручную пожарных насосов, установленные возле всех ПК здания, а также блокировка электропривода задвижки ВПВ с установками пожарной сигнализации с датчиками дыма, тепловыми извещателями в их шлейфах, что значительно повышает надежность пуска.

ВПВ здания должен всегда находиться в полностью укомплектованном, работоспособном состоянии, чтобы обеспечить ликвидацию или локализацию пожара, дать возможность людям, находящимся в здании покинуть его, воспользовавшись эвакуационными путями, выходами. Во время ремонта этого водопровода следует принять дополнительные меры ПБ, организовать усиление противопожарного режима.

Источники внутреннего противопожарного водоснабжения

  • Пожарные резервуары, водоемы с насосными станциями пожаротушения, которые могут размещаться как внутри защищаемых зданий, так и снаружи в утепленных контейнерах пожарных постов с проложенной стационарной системой трубопроводов для подачи воды в здания, параметры которой в каждом конкретном случае определяются проектным расчетом исходя из необходимого объема, напора, суммарного расхода при наличии как ВПВ, так и автоматических установок тушения пожаров.
  • Наружные сети питьевого, хозяйственного, противопожарного водоснабжения населенных пунктов, производственного водопровода, обеспечивающего технической водой промышленные предприятия.

Первый вид источников внутреннего противопожарного снабжения водой исходя из мест расположения производственных, складских или сельскохозяйственных предприятий, отсутствия инженерной инфраструктуры, используется для объектов, размещенных за чертой поселений; а второй для зданий в городах, поселках, обладающих разветвленной централизованной сетью наружного водоснабжения.

Однако бывают и исключения, так, на крупных предприятиях источниками для внутреннего водоснабжения, предназначенного для борьбы с огнем, служат локальные наружные сети производственного водопровода.

Требования нормативных документов и нормы проектирования

Существует ряд официальных документов, касающихся проектирования, монтажа, эксплуатации всех составных частей систем снабжения водой зданий, в которых изложены требования к внутреннему противопожарному водоснабжению:

  • ФЗ-123 в ст. 86 устанавливает, что внутренний противопожарный водопровод зданий и сооружений обязан обеспечить расход воды, требуемый нормами, для ликвидации пожара в них, а количество внутренних ПК должно быть таким, чтобы обеспечить цели пожаротушения.
  • СНиП 2.04.01-85* о внутреннем водопроводе зданий, включая системы противопожарного водоснабжения.
  • СП 10.13130.2009, устанавливающий конкретные требования пожарной безопасности к внутреннему противопожарному водоснабжению зданий.
  • СП 5.13130.2009 о проектировании автоматических установок тушения пожаров в зданиях, в т.ч. спринклерных, дренчерных, подающих тонкораспыленную воду.
  • СП 118.13330.2012* в части оснащения ВПВ общественных зданий, сооружений, СП 54.13330.2016 – жилых многоквартирных домов.
  • ГОСТ Р 51049-2008 – о требованиях к напорным пожарным рукавам, методикам их испытаний; ГОСТ Р 53279-2009 и ГОСТ Р 51844-2009 – то же к соединительным головкам и пожарным шкафам соответственно.
  • ГОСТ Р 50680-94 – то же к автоматическим установкам водяного тушения пожаров.

Данные нормативные документы учитывают не только при проектировании, но и при эксплуатации, а так же регулярных проверках исправности ВПВ, водяных АУПТ защищаемых зданий. Учитывая огромный объем детально проработанных, изложенных в этой противопожарной нормативно-технической базе сведений, точных требований к каждому виду таких систем противопожарного водоснабжения, нет смысла в рамках одной статьи пытаться пересказать их.

Обращаться к ним стоит при проектировании ВПВ, водяных систем пожаротушения зданий, на этапах подготовки к проверкам работоспособности совместно с представителями специализированных предприятий, обладающими лицензионными разрешениями МЧС на право проведения таких видов работ по техническому сервису, ремонту.

Проверка работоспособности внутреннего противопожарного водоснабжения

Проверка внутреннего противопожарного водоснабжения регламентирована несколькими пунктами I раздела «ППР в РФ», где указаны следующие требования, относящиеся к эксплуатации внутреннего противопожарного водопровода:

  • В п.23 «ж» запрещается размещение любого оборудования, предметов обстановки, складирования товаров на подходах к пожарным кранам ВПВ, первичным средствам тушения пожаров, в т.ч. к углекислотным, порошковым, хладоновым огнетушителям, которыми можно ликвидировать очаги возгораний, с которыми справиться с помощью подаваемой воды невозможно.
  • п.55 указывает руководителям предприятий, организаций о необходимости постоянной исправности ВПВ, организации его проверок ежегодно, как минимум дважды – весной и осенью, с заполнением бланков соответствующих актов.
  • п.57 – на обязательное оборудование каждого ПК защищаемого здания вентилями, комплектом из пожарного рукава, присоединенного к запорному клапану крана и ручному стволу. Такие комплекты должны находиться внутри закрытых, опломбированных пожарных шкафов, выполненных из негорючих материалов, дверцы которых должны открываться не меньше, чем на 90˚; а в ходе эксплуатации минимум раз в год должна быть организована перекатка пожарного рукава.
  • п.59 – об обеспечении постоянной исправности, проведении минимум дважды в год проверок работоспособности задвижек ВПВ, оборудованных электроприводом; а пожарных насосов/станций – ежемесячно.

На основании результатов, проведенных испытаний составляются соответствующие подтверждающие документы.

Образец акта о проверке, испытаниях ВПВ на работоспособность, протокола испытаний ВПВ на водоотдачу, протокола испытаний клапанов ПК на исправность можно найти в приложениях 1–3 к «Методикам испытаний ВПВ», разработанных ФГУ ВНИИПО МЧС, опубликованных в 2007 году.

Дополнительно рекомендуем обратить внимание на:

Учебно-методическое пособие ФГУ ВНИИПО МЧС России, 2010

Технический сервис установок водяного пожаротушения проводят согласно РД 009-01-96, в котором в прилож. 1 приведена рекомендуемая форма эксплуатационного журнала для систем пожарной автоматики.

СП 8.13130.2020
Системы противопожарной защиты. Наружное противопожарное водоснабжение. Требования пожарной безопасности

Купить СП 8.13130.2020 — бумажный документ с голограммой и синими печатями. подробнее

Цена на этот документ пока неизвестна. Нажмите кнопку «Купить» и сделайте заказ, и мы пришлем вам цену.

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

  • Срочная курьерская доставка (1-3 дня)
  • Курьерская доставка (7 дней)
  • Самовывоз из московского офиса
  • Почта РФ

Свод правил устанавливает требования пожарной безопасности к наружному противопожарному водоснабжению населенных пунктов и производственных объектов. Установленные сводом правил требования пожарной безопасности должны соблюдаться при проектировании, строительстве, реконструкции и капитальном ремонте систем противопожарного водоснабжения населенных пунктов и производственных объектов, а также пожарных резервуаров и водоемов.

Свод правил не распространяется на предприятия, производящие, применяющие или хранящие взрывчатые вещества.

Свод правил не распространяется на автоматические установки пожаротушения и внутренние противопожарные водопроводы, проектируемые по СП 5.13130 и СП 10.13130, а также временные системы противопожарного водоснабжения.

  • Заменяет СП 8.13130.2009 «Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности»

Зарегистрирован Федеральным агентством по техническому регулированию и метрологии 17.06.2020 г.

Оглавление

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие требования

5 Расходы воды на наружное пожаротушение

6 Свободные напоры

7 Насосные станции

8 Водопроводные сети и сооружения на них

9 Емкости для хранения воды

10 Пожарные резервуары и водоемы

11 Электрооборудование, технологический контроль, автоматизация и системы управления

12 Дополнительные требования к системам противопожарного водоснабжения в особых природных и климатических условиях

Дата введения 30.09.2020
Добавлен в базу 01.01.2021
Актуализация 01.01.2021

Этот документ находится в:

  • Раздел Экология
    • Раздел 13 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ. БЕЗОПАСНОСТЬ
      • Раздел 13.220 Защита от пожаров
        • Раздел 13.220.10 Пожаротушение
  • Раздел Строительство
    • Раздел Нормативные документы
      • Раздел Нормативные документы органов надзора
        • Раздел Нормативные документы Государственной противопожарной службы и вневедомственной охраны МВД
Читайте также  Признаки короткого замыкания при пожаре

Организации:

30.03.2020 Утвержден Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий 225
Разработан ФГБУ ВНИИПО МЧС России
Издан ФГУП Стандартинформ 2020 г.

The fire protection systems. Outdoor fire-fighting water supply. Fire safety requirements

  • ПУЭПравила устройства электроустановок
  • ГОСТ 12.2.047-86Система стандартов безопасности труда. Пожарная техника. Термины и определения
  • ГОСТ 25151-82Водоснабжение. Термины и определения
  • ГОСТ 19179-73Гидрология суши. Термины и определения
  • Технический регламентТехнический регламент о требованиях пожарной безопасности
  • СП 5.13130.2009Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования
  • СП 8.13130.2009Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности
  • СП 10.13130.2009Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности
  • СП 118.13330.2012*Общественные здания и сооружения
  • СП 31.13330.2012Водоснабжение. Наружные сети и сооружения
  • СП 37.13330.2012Промышленный транспорт
  • ГОСТ 33666-2015Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования
  • СП 114.13330.2016Склады лесных материалов. Противопожарные нормы
  • СП 113.13330.2016Стоянки автомобилей
  • Показать все

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

СП 486.1311500.2020 Системы противопожарной защиты.

Вложение Размер
Скачать СП 486.1311500.2020 Системы противопожарной защиты. doc 83.13 КБ
Скачать СП 486.1311500.2020 Системы противопожарной защиты pdf 458.98 КБ
  1. Область применения
    1. Настоящий свод правил устанавливает требования пожарной безопасности, регламентирующие защиту зданий, сооружений, помещений и оборудования автоматическими установками пожаротушения (далее — АУЛ) и системами пожарной сигнализации (далее — СПС) при их проектировании, реконструкции, капитальном ремонте, изменении функционального назначения, эксплуатации, а также при техническом перевооружении. При этом указанные АУП и СПС должны проектироваться в соответствии с требованиями свода правил «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования» и свода правил «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» соответственно.
    2. Для зданий и сооружений, на которые введены отдельные нормы в соответствии с действующим законодательством в области стандартизации и технического регулирования, в случае наличия противоречий между указанными нормами и настоящим сводом правил следует руководствоваться более высокими требованиями.
    3. Настоящий свод правил может быть использован при разработке специальных технических условий для объектов защиты.
  2. Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

«СП. Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;

«СП. Свод правил. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования»;

«СП 1.13130.2020. Свод правил. Системы противопожарной защиты. Эвакуационные пути и выходы»;

«СП 6.13130.2013. Свод правил. Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»;

«СП 7.13130.2013. Свод правил. Отопление, вентиляция, кондиционирование. Требования пожарной безопасности»;

«СП 120.13330.2012. Свод правил. Метрополитены. Актуализированная редакция СНиП 32-02-2003»;

«СП 153.13130.2013. Свод правил. Инфраструктура железнодорожного транспорта. Требования пожарной безопасности»;

«СП 155.13130.2014. Свод правил. Склады нефти и нефтепродуктов. Требования пожарной безопасности»;

«СП 156.13130.2014. Свод правил. Станции автомобильные заправочные. Требования пожарной безопасности»;

«СП 364.1311500.2018. Свод правил. Здания и сооружения для обслуживания автомобилей. Требования пожарной безопасности»;

ВНП 001-01/Банк России. «Здания территориальных главных управлений, национальных банков и расчетно-кассовых центров Центрального банка Российской Федерации».

Примечание: при пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и сводов правил в информационно­телекоммуникационной сети Интернет — на официальном сайте Федерального агентства по техническому регулированию и метрологии или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

  1. Термины и определения, сокращения

В настоящем своде правил приняты термины и определения, приведенные в[1].

Кроме того, в настоящем своде правил, за исключением специально оговоренных случаев, применены следующие термины с соответствующими определениями:

    1. Охлаждаемая камера: помещение, оборудованное системой искусственного охлаждения для поддержания температурного режима, как

правило, в диапазоне температур от минус 30 °C до плюс 5 °C, соответствующего требованиям технологического процесса производства, содержания и хранения продукции без изменения качественных показателей и товарного вида в течение установленного нормативными документами периода.

    1. Помещение с мокрыми процессами: помещение с влажностью внутреннего воздуха свыше 75% при температуре от 12 до 24°С, а также с влажностью внутреннего воздуха свыше 60% при температуре свыше 24°С.
    2. Холодильник промышленный: здание, сооружение на территории производственного объекта с искусственным охлаждением воздуха в помещениях, предназначенных для охлаждения, замораживания, обработки и хранения продукции.

В настоящем своде правил применены следующие сокращения:

АСУ ТП — автоматизированная система управления технологическим процессом;

АТС — автоматическая телефонная станция;

АУП — автоматическая установка пожаротушения;

ГЖ — горючая жидкость;

ЛВЖ — легковоспламеняющаяся жидкость;

СПС — система пожарной сигнализации;

ЭВМ — электронно-вычислительная машина.

  1. Общие положения
    1. При определении необходимости защиты здания и его отдельных помещений автоматическими установками пожаротушения и (или) системой пожарной сигнализации следует в первую очередь определить необходимость защиты здания в целом (таблица 1), затем определить необходимость защиты каждого сооружения (таблица 2) и помещения (таблица 3), входящих в состав здания, и в заключении определить необходимость защиты оборудования, находящегося в помещениях здания (таблица 4). При этом наряду с требованиями, указанными в таблицах, также учитываются положения настоящего раздела.
    2. Под зданием в настоящем своде правил понимается здание в целом или пожарный отсек, выделенный от остальной части здания противопожарными стенами 1-го типа. Для зданий, имеющих подземную и надземную части, выделенные в самостоятельные пожарные отсеки с обособленными эвакуационными выходами, указанные части (надземную и подземную) в контексте настоящего свода правил допускается рассматривать как отдельные здания.

Под нормативным показателем площади помещения в таблице 3 настоящего свода правил понимается площадь части здания или сооружения, выделенная ограждающими конструкциями, отнесенными к противопожарным преградам с пределом огнестойкости: перегородки — не менее EI 45, стены и перекрытия — не менее REI 45. Для зданий и сооружений, в составе которых отсутствуют части (помещения), выделенные ограждающими конструкциями с указанным пределом

огнестойкости, под нормативным показателем площади помещения в таблице 3 понимается площадь, выделенная наружными ограждающими конструкциями здания или сооружения.

    1. Тип АУЛ, способ тушения, вид огнетушащих веществ, тип оборудования СПС определяются проектной организацией в зависимости от технологических, конструктивных и объемно-планировочных особенностей защищаемых объектов в соответствии с требованиями «СП. Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования» и «СП. Свод правил. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» [2] с учетом положений настоящего свода правил.

Здания и помещения, перечисленные в пунктах 3, 7, 8, 9, И, 12, 14, 15 таблицы! и 16 — 21, 29-32, 35—48 таблицы 3, при применении СПС следует оборудовать дымовыми пожарными извещателями, либо комбинированными или мультикритериальными пожарными извещателями, реагирующими на дым (кроме помещений для приготовления пищи).

При оборудовании помещений жилых зданий СПС следует дополнительно учитывать требования [2].

    1. В зданиях и сооружениях, указанных в данном перечне, следует защищать АУЛ и (или) СПС все помещения независимо от площади, кроме помещений:
  • с мокрыми процессами, душевых, плавательных бассейнов, санузлов, мойки;
  • венткамер (за исключением вытяжных, обслуживающих производственные помещения категории А или Б), насосных водоснабжения, бойлерных, тепловых пунктов;
  • категории В4 (за исключением помещений категории В4 в зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2.1, Ф4.1 и Ф4.2) и Д по пожарной опасности;
  • лестничных клеток;
  • тамбуров и тамбур-шлюзов;
  • чердаков (за исключением чердаков в зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2.1, Ф4.1 и Ф4.2).

Примечание: в лифтовых холлах и безопасных зонах предусматривается установка только СПС.

    1. Если площадь помещений, подлежащих оборудованию АУЛ, составляет 40 % и более от общей площади этажей здания, сооружения, следует предусматривать оборудование здания, сооружения в целом АУП с учетом требований пункта 4.4.
    2. Категория зданий и помещений по взрывопожарной и пожарной опасности определяется в соответствии с нормативными документами по пожарной безопасности, утвержденными в установленном порядке.

    В случае превышения приведенного в таблицах 1 и 3 значения нормативного показателя площади здания (помещения) в пределах 5 % допускается защита здания (помещения) СПС без использования АУП.

      1. Помещения зданий классов функциональной пожарной опасности Ф1, Ф2, ФЗ и Ф4, защищаемые согласно настоящему своду правил АУП, должны дополнительно оборудоваться СПС.

    Для помещений зданий класса функциональной пожарной опасности Ф5, защищаемых согласно настоящему своду правил АУП, допускается не предусматривать СПС при обеспечении безопасной эвакуации людей из здания, с учетом инерционности срабатывания АУП.

      1. Помещения, перечисленные в таблице 3, а также сооружения, указанные в пункте 11 таблицы 2, оборудуются соответствующими системами противопожарной защиты независимо от назначения здания, в состав которого они входят.
      2. Оборудование системами противопожарной защиты помещений автозаправочных станций (далее — АЗС) следует осуществлять в соответствии с положениями «СП 156.13130.2014. Свод правил. Станции автомобильные заправочные. Требования пожарной безопасности».
      3. Здания, сооружения и помещения, не вошедшие в настоящий свод правил, оборудуются системами противопожарной защиты в соответствии с требованиями нормативных документов по пожарной безопасности.
Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
