Как сделать хлопковый выключатель своими руками

Как сделать хлопковый выключатель своими руками. Схемы и видео инструкции для сборки звукового реле для управления освещением по хлопку.

Как сделать хлопковый выключатель своими руками

Как сделать хлопковый выключатель своими руками

Для повышения своего комфорта и упрощения повседневной рутины люди постоянно придумывают новые приборы. Сегодня мы рассмотрим устройство для дистанционного управления полезной нагрузкой, с помощью хлопков. Самодельный хлопковый выключатель пригодится, к примеру, для включения света в тамбуре или кладовой, где обычно поиск нужного выключателя доставляет много неудобств. Для читателей сайта https://samelectrik.ru мы подробно расскажем, как сделать такое устройство своими руками, какие детали для этого нужно подготовить и по какой схеме осуществлять сборку.

Схемы сборки

Все хлопковые или акустические автоматы объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или реле времени, для управления силовым переключателем.

В данной схеме, работающей от сети 220в, сигнал с электретного микрофона поступает на транзистор VT1 для усиления, далее на узел согласования сопротивления и эмиттерный повторитель на транзисторе VT2. А затем на компаратор и триггер, собранные на цифровой микросхеме К561ТМ2.

Компаратор необходим для защиты выключателя от акустических помех, он отсекает слишком короткие или продолжительные звуки. Сигнал, который прошел через фильтр, меняет состояние триггера (на включено или выключено), а тот в свою очередь через силовой транзистор, реле и тиристор управляет нагрузкой. В качестве нее может выступать любая лампа, например — накаливания.

Вот похожая по назначению схема сборки самодельного хлопкового выключателя — на интегральном таймере.

Для удобства изучения схемы мы выделили на ней основные узлы: усилитель микрофона на транзисторе КТ3102, компаратор на микросхеме ne555, триггер ТМ561 и транзистор КТ3102, который управляет силовым реле.

Не менее интересным будет самостоятельная сборка акустического реле на микроконтроллере Ардуино и готовых модулях к нему, что существенно упростит понимание принципов работы начинающими и позволит точно настроить некоторые параметры работы.

Чтобы сделать хлопковый автомат своими руками, необходимо подготовить три платы:

  • Arduino Nano;
  • звуковой модуль;
  • модуль силового реле (обратите внимание, чтобы он был на 5 вольт).

Также необходим компьютер для загрузки прошивки, USB-шнур, блок питания на 5 Вольт (подойдет любая зарядка для телефона). На ПК нужно установить программу Arduino IDE, для прошивки микроконтроллера. Скачать ее можно бесплатно с официального сайта разработчика платы.

Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу же прошить контролер. Изменяя некоторые параметры и перезаписывая устройство, можно тонко настроить самодельное звуковое реле под себя для стабильной работы. Как видим из схемы, на к контролеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, предназначен для управления силовым реле. Зеленым отмечен провод управления от модуля микрофона, подключенный к аналоговому входу А0 контроллера.

Микросхема содержит в себе 8 аналоговых входов и 14 цифровых контактов вход/выход. Для нашего проекта мы взяли А0 и D13, так как вместе с ним загорается светодиод на плате Ардуино, и вы сможете наглядно увидеть, когда на релейный модуль подается сигнал.

Скетч Ардуино для изготовления звукового реле: Скетч

Изменяя значение x в строке if(analogRead(Al)>x), мы устанавливаем порог чувствительности, максимальное значение которого — 1024. Внося изменения в строку delay, изменяется промежуток задержки после исполнения скетча. Тем самым устанавливается время готовности к переключению. В дополнение с этим регулируется защитный порог от помех и ложных срабатываний. Кроме того, чувствительность микрофона можно подкорректировать переменным резистором на плате с помощью маленькой отвертки.

Для проверки и настройки схемы, нами была взята плата Ардуино UNO, основанная на базе микроконтроллера ATmega238. При этом подходят и любые другие модели, так как мы не задействуем много пинов платы, а скетч не требует высокой производительности.

На видео ниже наглядно показывается самодельный хлопковый выключатель, который мы собрали по предоставленной схеме:

Видео инструкции

Несколько простых идей позволяющих самостоятельно изготовить акустический выключатель света, предоставлены на видео:

Теперь вы знаете, как сделать хлопковый выключатель своими руками. Надеемся, предоставленные варианты сборки, простейшие схемы и видео уроки были для вас полезными и интересными!

Также читают:

Особенности конструкции и схема подключения хлопкового выключателя

В последние годы приобрели популярность системы дистанционного управления освещением. Звуковые команды принимает хлопковый выключатель. При достаточной силе хлопка происходит включение или отключения света. Устройство можно приобрести в магазине или, при достаточном владении азами электротехники, изготовить самостоятельно.

Применение

Выключатель света по хлопку включается и отключается в результате реакции на издаваемый шум. Алгоритм работы таков: первый хлопок — включение, второй — выключение.

Устройства подобного типа рекомендуется ставить только в нешумных помещениях. К помещениям такого типа относят спальни, кладовки, подсобные комнаты, подвалы. Нерационально устанавливать хлопковые устройства в помещениях, где бывает множество людей (офисы, гостиные, производственные территории), так как посторонние шумы приводят к ложным реакциям устройств.

Наиболее распространенное место для установки выключателя света по хлопку — спальня. Очень удобно управлять освещением, не вставая с постели. Популярны хлопковые системы в семьях с маленькими детьми, так как для включения или выключения света теперь не нужно дотягиваться до высоко расположенного выключателя.

Многие путают хлопковые и акустические устройства. Акустический выключатель срабатывает на любой шум, а хлопковый — только на хлопки.

Принцип работы

Устройство функционирует за счет установленного в нем микроконтроллера. Контроллер санкционирует включение и выключение света по хлопку. Данный прибор при желании можно использовать для контроля за другими электробытовыми устройствами (кондиционерами, вентиляторами и т. п.).

В составе обычного звукового выключателя света имеется электронный микрофон с предусилителем. Этот компонент усиливает поступающий в устройство звук, что позволяет фиксировать даже самые негромкие хлопки. Деятельность усилителя управляется с помощью транзисторов VT1 и VT2. Схема контролируется парой резисторов R2, а для выравнивания сигнала используются диоды VD1 и VD2.

Звук от хлопка проходит через микрофон, там усиливается и трансформируется электрический импульс. Далее происходит выравнивание звука благодаря работе выпрямляющих диодов. Звук находится под контролем резистора (если уровень громкости звука ниже заданного, резистор не допустит срабатывания прибора). Когда выравнивается сигнал на конденсаторе, возрастает напряжение, открывается транзисторный ключ VT3.

Свет отключается и включается после последовательной зарядки и разрядки конденсаторов. По окончании полного цикла деятельности (по еще одному хлопку) резистор и конденсатор C10 разряжаются за четыре секунды. Это приводит устройство к выключению.

Технические характеристики

Для примера разберем характеристики стандартного прибора по включению и выключению света по хлопку.

  1. Электропитание подается от стандартной сети с напряжением 220 Вольт.
  2. Максимальная общая мощность потребителей не превышает 300 Ватт.
  3. Разброс регулирования звука в рамках 30 – 150 децибел.
  4. Допустимый температурный режим: от 20 градусов ниже нуля до 40 градусов выше нуля.
  5. Класс защиты корпуса — IP30.

В сети применяются разнообразные светильники:

  1. Лампы накаливания и галогенные источники света.
  2. Энергосберегающие или люминесцентные лампочки.
  3. Светодиодные устройства.

Указанные характеристики соответствуют требованиям закона Российской Федерации под номером 261. Этот акт регулирует правила рационального использования электрической энергии.

По размеру оборудование схоже со спичечным коробком, то есть компактное. Это дает возможность установить его неподалеку от светильников. Фиксация прибора осуществляется на винты-саморезы или двусторонним скотчем.

Схема подключения и монтаж

Ниже показана схема выключателя света по хлопку. Основываясь на ней, можно подключить данное устройство.

Белые проводники, имеющиеся у прибора, подключают к сети. К черным проводам подключают нагрузку. Чтобы соединить медные проводники, понадобятся клеммы. Черные проводники соединяют с лампочкой светильника. Данные устройства подключаются по параллельной схеме.

Электропитание выключателя осуществляется через одноклавишный выключатель. Если нужно его отключить, понадобится просто нажать на выключатель.

Чувствительность звука контролируется соответствующим регулятором. Рекомендуется использовать среднее звуковое значение.

Испытания

Перед включением устройства следует его настроить, чтобы исключить ложные срабатывания на посторонние звуки. Например, хлопковый прибор не должен отзываться на удары молотка, стук посуды, звонящий телефон или включенный перфоратор.

Настройки осуществляются экспериментальным путем. Прибор считается настроенным, когда срабатывает только на хлопки.

Производители

Наиболее известные модели, представленные на российском рынке — «Экосвет» и «Claps». Рассмотрим их основные характеристики.

Выключатель «Экосвет»

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

  • нагрузка — 300 Ватт;
  • разброс звукового сигнала — от 30 до 150 децибел;
  • уровень защищенности корпуса — IP30;
  • допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
  • стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Выключатель «Claps»

Данная модель представляет собой одну из последних разработок, где звуковой сигнал обрабатывается продвинутым микропроцессором. Прибор реагирует только на хлопки, поэтому ложную информацию игнорирует. Обязательное условие для срабатывания — определенный характер передачи звуков, когда хлопки должны идти подряд.

В одной комнате может находиться один или несколько выключателей. Каждый из них будет настроен на заданное количество хлопков. Для этого на плате ставят перемычку в нужную позицию. В результате появляется возможность управления несколькими несвязанными друг с другом приборами, к примеру, кондиционером и светильником, телевизором и магнитофоном. «Claps» компактен (примерно как коробок спичек) и может быть вмонтирован в любое место, в том числе в подрозетник.

Стоит «Claps» больше, чем «Экосвет» (2450 рублей против 350), но и надежность его выше. «Claps» будет работать с люминесцентными лампочками даже при плавном включении нагрузки («Экосвет» на это не способен).

Изготовление выключателя своими руками

Хлопковое устройство можно изготовить самостоятельно.

Для этого понадобятся 3 платы:

  • Arduino Nano;
  • звуковой модуль;
  • плата силового реле.

Кроме того, нужен компьютер, USB-шнур, 5-вольтовый блок питания. На компьютер следует поставить программу Arduino IDE, предназначенную для прошивки микроконтроллера.

После копирования данных скетча и вставки текста в окно Arduino IDE необходимо тут же сделать прошивку контроллера. При смене некоторых регулировок и перезаписи устройства есть возможность тонкой настройки звукового реле под собственные нужды.

На схеме видно, что контроллер имеет 4 провода. Пара из них идут на питание, желтый провод направлен на управление силовым реле (контакт 13), а зеленый — провод управления от микрофона, подключенный к А0 контроллеру.

Обратите внимание! Микрофон конденсаторного типа можно заменить на электретный микрофон, в котором в качестве фиксированной обкладки конденсатора и источника постоянного напряжения применяется пластинка из электрета. Отличительное свойство материала — способность сохранения поверхностного заряда на протяжении больших отрезков времени.

В составе микросхемы есть 8 аналоговых входов и 14 цифровых входов и выходов. В рассматриваемом примере используются А0 и D13, поскольку с ними включается светодиод на плате Arduino.

Читайте также  Почему выключатель не выключает свет при нажатии клавиши?

При замене показателя AnalogRead определяется пороговая чувствительность. Наибольшее значение — 1024. Если изменить значение Delay, скорректируется время на исполнение скетча. Таким образом достигается желаемое время готовности к переключению. Так же определяется порог, защищающий от помех и ложных срабатываний. Чувствительность микрофона меняется еще и переменным регулятором, расположенным на плате. Настройка и отработка схем осуществляется на плате Arduino UNO.

Хлопковый выключатель или включение света по хлопку. Применение и схема подключения

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

А Вы слышали что-нибудь про хлопковые выключатели? Это такие электронные устройства, которые позволяют управлять освещением с помощью обычного хлопка в ладоши. Если честно, то я впервые сталкиваюсь с такими, хотя не раз видел их применение в различных кинофильмах.

Сегодня покажу Вам пример того, как я сделаю свою квартиру чуточку «умнее». А начну я с установки хлопкового выключателя «Экосвет‑Х‑300-Л». Выпускается он компанией «Ноотехника», которая находится в г.Минске республики Беларусь (сайт: noo.com.by).

Сразу озвучу стоимость данного устройства, т.к. она вполне приемлема по сравнению с подобными устройствами других фирм-производителей — это всего 350 рублей.

В комплект поставки входит упаковка, руководство и сам выключатель:

Технические характеристики «Экосвет‑Х‑300-Л»

Технические характеристики хлопкового выключателя представлены ниже:

  • напряжение сети 220 (В)
  • мощность нагрузки до 300 (Вт)
  • регулировка звука — от 30 до 150 (дБ)
  • рабочая температура от -20°С до +40°С
  • класс защиты корпуса IP-30

Как видите, «Экосвет‑Х‑300-Л» может применяться практически с любыми лампами, в том числе с люминесцентными и светодиодными, что не может не радовать, ведь Федеральный закон №261 «Об энергосбережении» пока никто не отменял.

А вот его габаритные размеры, которые соизмеримы со спичечным коробком.

Он легко помещается в основании люстры или светильника, правда нужно самостоятельно предусмотреть крепление. Можно его приклеить на двухсторонний скотч. Я закрепил его к корпусу светильника за крепежные лапки с помощью саморезов.

Применение и назначение хлопкового выключателя

С помощью этого выключателя можно дистанционно (на расстоянии) производить включение и отключение света по хлопку в ладоши.

Кстати, в виде нагрузки могут быть не только перечисленные выше лампы, но и вентиляторы, трансформаторы, катушки контакторов и прочее электрооборудование, главное, это соблюдать ограничение по мощности нагрузки.

Алгоритм действий выключателя такой: первый хлопок — это включение нагрузки, второй хлопок — ее отключение. Все просто.

Выключатели по хлопку рекомендуется устанавливать в относительно тихих помещениях. К таким помещениям можно отнести спальные комнаты, кладовки, подсобки, подвалы и т.п.

Нецелесообразно устанавливать подобные выключатели в местах, где находится много людей и имеются постоянные посторонние шумы. К таким помещениям можно отнести офисы, производственные площадки, мастерские и т.п. В таких помещениях появляется вероятность ложных срабатываний выключателя от резких и громких шумов.

Выключатель света по хлопку я планирую установить в своей спальне. Почитав книгу перед сном, порой так не хочется вставать из теплой постели и идти выключать свет в комнате (вот я обленился). Достаточно просто хлопнуть в ладоши и свет погаснет. Удобно, не правда ли?

Также данное устройство может быть полезно и детям. Раньше обычные выключатели устанавливали высоко (порядка 1,7 м) и каждый раз детям приходилось обращаться за помощью к родителям или пользоваться стулом. А ведь это не совсем безопасно — ребенок может легко потерять равновесие и упасть с него. Теперь этого не нужно, ведь достаточно просто похлопать в ладоши.

Людям с ограниченными возможностями хлопковый выключатель может оказать незаменимую помощь.

Думаю, что приведенных примеров достаточно. Можно привести массу других примеров, все ограничивается лишь Вашими фантазиями и желаниями.

Кстати, прошу не путать хлопковый выключатель с акустическим выключателем света. Последний срабатывает на любые звуки и шумы, а хлопковый — только на хлопок в ладони, но я это еще проверю чуть позже. Акустические выключатели чаще всего устанавливают в подъездах для экономии электроэнергии — там это применение вполне целесообразно. Об акустическом выключателе будет отдельная статья — подписывайтесь на рассылку.

Монтаж и схема подключения выключателя света по хлопку

Как я уже говорил выше, устанавливать хлопковый выключатель я планирую в своей спальной комнате. Там у меня установлен светильник с двумя лампами КЛЛ.

Вот схема подключения дистанционного выключателя «Экосвет‑Х‑300-Л», реагирующего на хлопки.

Белые провода нужно подключить в сеть 220 (В), причем строго соблюдать полярность при этом не требуется. К черным проводам подключается нагрузка — в моем случае это две лампы КЛЛ.

В настоящее время с распределительной коробки на светильник приходит фаза (через одноклавишный выключателя) и ноль. Вот их нам и нужно соединить с белыми проводами.

Для соединений медных проводов я буду использовать клеммы Wago 222 серии. Об их достоинствах и недостатках Вы можете почитать здесь.

Черные провода нужно подключить непосредственно на лампы светильника, которые подключены параллельно друг с другом.

Вот схема питания светильника с хлопковым выключателем:

Питание хлопкового выключателя идет через существующий одноклавишный выключатель. Если мы хотим временно вывести его из работы, то достаточно отключить этот одноклавишный выключатель.

С помощью регулятора чувствительности звука выставим нужный нам уровень.

Настроим регулятор так, чтобы хлопок был и не слабым (исключим ложные срабатывания при легких случайных хлопках), и не сильным (чтобы руки не отбить).

Испытания и эксперименты (видео)

Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:

  • ударов молотка
  • работающего пылесоса
  • звонка телефона
  • работы перфоратора
  • стука посуды (кружка с ложкой)

Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:

Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.

В принципе я считаю, что обнаруженные недочеты вполне сглаживаются достоинствами этого выключателя.

После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.

Реальная польза от выключателя света по хлопку. Нужен ли он?

Вы можете сказать, что это все игрушки. Я же Вам сейчас попытаюсь объяснить обратное.

Если это игрушки, то почему люди с каждым годом все чаще и больше внедряют в свои дома и квартиры системы «Умного дома». Для чего они за это платят сотни тысяч рублей. Дело в том, что на самом деле подобные девайсы приносят удобство и комфорт в Ваш дом. Решать Вам. Лично я уже пользуюсь им и мне нравится.

Хлопковый выключатель самому

Если взять на основу Arduino ProMini вместо Arduino UNO как на картинке, обойдется в 120-140 рублей, а получится в разы компактнее. Для тихих помещений как спальня, кладовка подойдет лучше всяких пультов, но если ваiи соседи кидают в стену молот тора возможны левые срабатывания, лечится регулировкой подстроечника чувствительности на модуле микрофона.

понадобилось.
1.) Любая ардуина

2.) Модуль микрофона ардуино

//скетч для arduino

int soundDetectedPin = 2;

int soundDetectedVal = HIGH;

pinMode (soundDetectedPin, INPUT) ;

soundDetectedVal = digitalRead (soundDetectedPin) ;

if (soundDetectedVal == LOW)

Для второй версии понадобились тот же микрофон и модуль таймера за 80 рублей с али, добавилась регулировка времени на сколько зажечься свету. Вариант в замен датчикам движения. этот ставил в подъезде у знакомого, срабатывает от шума дверей лифта и прочего шума с этажа. сложно было настроить срабатывания именно с одного этажа.

Найдены возможные дубликаты

Крафт

1.4K постов 12.1K подписчика

Правила сообщества

Могли бы быть здесь, но пока не написаны (

только транзисторов, релющек тут на стоимость андурины если покупать поштучно

дело вовсе не в этом, смысл в доступности данного примера, что-то сложнее будут собирать только те, кто и без этого поста это собирал бы, а так электроника в массы!

300р на эту схемку уйдет чтоб боле-мене качественно собрать на монтажной плате, плюс блок питания 9В всеравно приедет из китая (если нет в хозяйстве от старого адсл роутера)

андуринка большая — 200р

с транзисторами и резисторами — выйдет на 50р вся схема полностью.

150р релюшка, разъемчики 50р (не будешь же ты припаивать 3 квадрата проводки на ногу к реле, усб разъем под питание) , микрофон 50р, 100р небольшая плата с дырочками под пайку. потом микрофончики бывают разной чувствительности..
чтоб подобрать сопротивление для запитки нужен подстроечник.

усб разъем чтоб запитаться от завалявшейся зарядки(у меня в комнате 4 штуки валяются, хотя 2 телефона)

паяльник и олово можно стрельнуть у друга — ладно.)

скажешь я завышаю цены на это добро — на сайте ХиХ всё это дешевле — но доставка в регион будет стоить столько же.

я говорил что эта схема стоит как андурина (200р).)
плата с реле и с микрофоном — по 100р наверное, не смотрел.
сколько я там насчитал без проводов?

на радиорынке холодно и они помоему вымерли)
я про магазинчик где пульты от телека продают

если такие штуки паять каждую неделю и рассыпухи взять по горсти каждого наименования.. выйдет в 100 раз дешевле андуринки. но паять раз в полгода — дорого..

Дешевле и проще ли купить готовый выключатель с акустическим датчиком.

дешевле я не видел,а проще сто пудов всегда купить готовый))

«Аргос» Выключатель оптико-акустический СЗВО-4.К для ламп накаливания, светодиодных, люминесцентных, 1-150W ручная настройка IP20

215.17р можно найти. 500 р доставка в регион не радует.

я конечно понимаю,но как питание 5 Вольт провести по проводу к люстре?Заранее извиняюсь,я чайник

В комнате лучше такое не ставить — чихнул и в глазах погасло.

А за идею — респект.

Где подробная инструкция для рукожопов?

Быстрое и красивое оформление интерфейса на дисплее Nextion

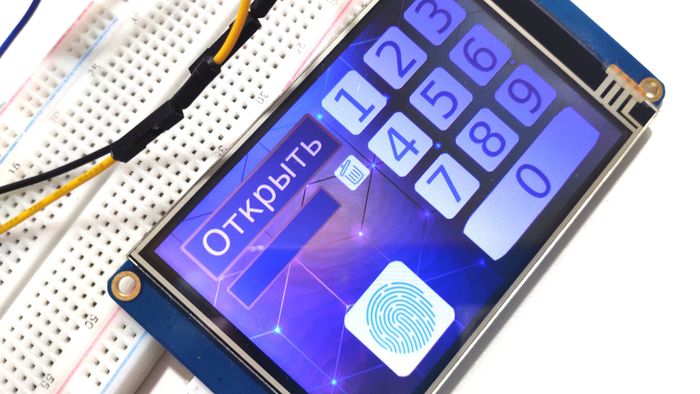

Недавно делал проект на Arduino и дисплее Nextion. В котором нужно было сделать сложный фон для оформления интерфейса управления. Реализовать теми методами про которые я рассказывал в предыдущих уроках про дисплей Nextion достаточно сложно. Поэтому появился повод снять еще одни урок по данной теме.

Создать дизайн данного интерфейса, можно используя всего 2 изображения.

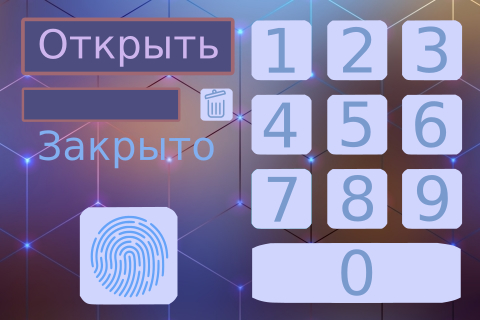

Пассивное состояние кнопки

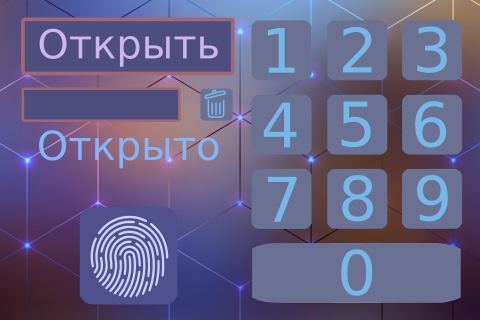

Активное состояние кнопок.

В рамках урока реализовал вывод и скрытие текста новым методом. Для этого понадобится два дополнительных изображения.

В ближайшее время будет проект по данному уроку. Подпишитесь, чтобы не пропустить!

Исходные материалы для урока можно скачать тут.

Надеюсь моя информация будет полезной.

Спасибо! Всем добра!

Читайте также  Для чего нужны концевые выключатели и каких видов они бывают?

Передаем данные с Arduino на компьютер и строим график по полученным данным

Управление реле с компьютера делал на Processing. Но, к сожалению, когда реши сделать боле сложные проекты, Processing мне не подошел. Решил я прейти на Visual Studio C#. И реализовал небольшой проект по получению температуры и построению графика по полученным данным.

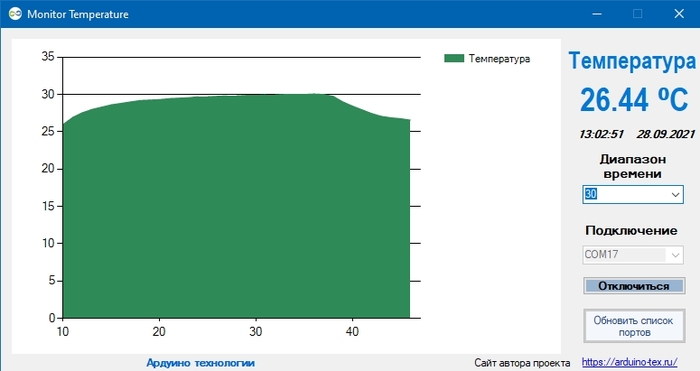

Интерфейс приложения Windows Forms.

Возможности приложения:

• Автоматический вывод Com-портов при запуске программы.

• Закрытие используемого Com-порта при закрытии программы.

• Обновление списка портов.

• Вывод текущей температуры.

• Вывод графика изменения температуры.

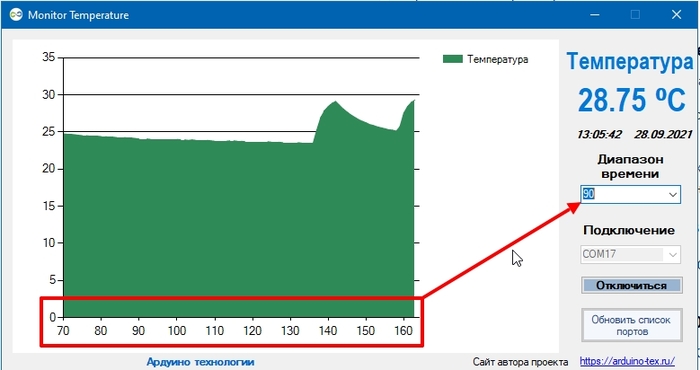

• Имение диапазона времени выводимой информации на графике.

Это мое первое приложение C# Windows Forms, прошу строго не судить.

Исходные материалы можно скачать тут.

Надеюсь моя информация будет полезной.

Спасибо! Всем добра!

Давайте делать крутые уникальные DIY-проекты, а не очередные ардуино-кликеры. Идей всем, разбирайте!

А можно я накидаю идеек для таких DIY-проектов для тех, у кого руки чешутся что-то такое соорудить? А-то, как уже сказали, кликер покупной дешевле этой самоделки выходит и продается на каждом шагу. Так почему бы не сделать что-то уникальное?

1. Электронные булавки для карты.
Идея в том, чтобы наделать светодиодных булавок для карты, а потом с компа управлять их свечением и миганием разными цветами.

Нужно напечатать на 3д-принтере (в любом фаб-лабе) корпуса, куда вставляется голый контроллер навесным монтажом, инфракрасный приёмник, две батарейки-таблетки, RGB-светодиод и вклеивается обычная канцелярская кнопка для пробковой доски.
Управляем через USB-свисток с инфракрасным светодиодом. Передаём ID булавки, и закодированный алгоритм переключения цвета.

2. Кораблики.
Контроллер со светодиодом как в прошлом проекте, но корпуса нарезаются из пенопласта горячей проволокой по кондуктору, добавляются два маленьких моторчика с удлиненными валами и гребными винтами и драйвер для управления ими. Весь кораблик примерно размером с палец. Идея в том, чтобы этих корабликов было несколько десятков. Пускаем их на воду, а с берега или моста смотрим на них обычной веб-камерой и светим инфракрасным сетодиодным прожектором с модуляцией сигнала.
Камера отслеживает огоньки и математически определяет координаты корабликов. Чтобы понимать где какой именно, можно давать сигнал конкретным корабликам выключить или переключить свет на долю секунды. Далее трекать уже по свечению. Динамическим управлением корабликам можно задавать произвольные траектории, делать из них красивые узоры и построения. Это как шоу дронов, только на воде.

3. Аудиорегистратор.

Фактически это микрофон с кнопкой на петличку. Его задача непрерывно писать звук вокруг, иметь внутри часы и в специальном файлике запоминать когда нажималась кнопка.

Идея в том, чтобы не приходилось ничего записывать в блокнотик. Просто ставим закладку кнопкой на записи и говорим (опционально) заголовок. Прибор сливает записанное во время зарядки через USB на комп. В это время работает на запись другой такой же прибор. При записи можно шифровать звук ассиметричным ключом так, чтобы завладев неправомерно петличкой с нее нельзя было получить звук. На компе при зарядке речь распознаётся и индексируется для текстового поиска. Можно в веб-интерфейсе видеть весь таймлайн с метками и заголовками, можно прослушать произвольные куски, пометить их ненужными, важными или прочитанными.

Такой девайс очень недооценён в походах, сплавах, путешествиях, когда путевые записи делать некогда, но непрерывно возникает необходимость делать какие-то пометки для отчета. Это цены за проезд и пирожки, это какие-то ориентиры, это номера телефонов и адреса, это разъяснения местных как докуда-то добраться (возможно на малознакомом языке), это комментарии о порогах и завалах на маршруте. По временнЫм меткам запись четко привязывается к GPS-треку, который записывается каким-то другим устройством.
Смартфоны, к сожалению, пока что не могут выполнять такую функцию непрерывной записи, нужно более энергоэффективное специализированное устройство.

4. Контроллер для интеграции дешевой бытовой техники в умный дом.

Проблема. Есть, к примеру, хорошая недорогая, но качественная стиральная машина. Как интегрировать её в «умный дом»?
Делаем небольшое типовое устройство на базе ESP с вайфаем. Питаться оно может от внутреннего низковольтного БП стиральной машины, должно иметь несколько входов, заточенных на подключение параллельно индикаторным светодиодам стиральной машины и управляющим кнопкам без фиксации. Можно предусмотреть индуктивный датчик тока на основе токового трансформатора в виде петли вокруг силового кабеля для детекции нагрузки тэна, например.

Такое устройство сможет запустить стирку в заданное время, даже если машина изначально не имела таймера. Позволит отдавать статус её работы в контекст умного дома. Можно спросить у Алисы закончилась ли стирка, можно попросить ее напомнить по окончании или получить уведомление на смартфон.

5. Умный плеер для мягких игрушек.

Фактически это гибрид автономной mp3-колонки с RFID-сканнером. Идеально, если у этой штуки будет ещё и wifi для конфигурирования и функции радио-няни.
Идея в том, чтобы превратить любую мягкую игрушку ребенка в радио-няню с медиа-плеером. Загружаем на встроенную флешку через web-интерфейс сказки, аудио-книги, песенки, целые плейлисты, даём ребёнку связку RFID-карточек с картинками и ребёнок прислоняя их к игрушке может интерактивно взаимодействовать с контентом: включать нужные сказки или плейлисты, познавать мир прислоняя игрушку к разным предметам и слушая про них маленькие рассказы, можно встроить в лапку микропереключатель и вызвать родителей через вайфай и их смартфон, поговорить с ними голосом. Можно сделать для бабушек и дедушек карточки с их фотографиями и ребенок сможет «звонить» родным сам, прислоняя их карточки к игрушке.
Все технологии просты, понятны и доступны. Почему таких игрушек не выпускают массово — я ума не приложу.Там и сам девайс можно продавать и контент к нему и в комплекте с игрушками и только начинку. Можно забрендировать в форме сердечка, которое вкладывает душу в вашу любимую игрушку. Можно приспособить Алису к девайсу и многократно расширить функциональность, но это уже сложнее.

6. Походный сетевой коммуникатор.

Устройство, объединяющее в себе приёмо-передатчик в гражданском диапазоне, КВ-пейджер, GPS-трекер и GSM-шлюз.

Идея в том, чтобы объединять группы людей на пересеченной местности просто и прозрачной связью. Дать возможность адресно обмениваться короткими текстовыми и голосовыми сообщениями в реальном времени и режиме почтового ящика. Устройства связываются со всеми такими же устройствами по всем каналам, по каким могут достучаться, синхронизируют передачи друг с другом, имеют блютусwifi, которые позволят со смартфона видеть на карте другие устройства. Удобно размещать такое в базовом лагере как ретранслятор, удобно ставить стационарно такие устройства в экспедиционном автомобиле с хорошей антенной, удобно раздавать такие отделяющимся группам для стыковки и координации.
Конструктивно это водозащищенный кирпич с мелким экономичным ЖК-экранчиком для текстовых сообщений и гнездом для сменных аккумуляторов 18650.

Хлопковый (акустический) выключатель

Раньше мы только в кино могли наблюдать, как герой картины заходит в помещение, хлопает в ладоши и загорается свет. Для нас такое действие казалось фантастикой. Тем не менее, рано или поздно любые фантастические изобретения воплощаются в реальную жизнь. И хлопковый выключатель сейчас набирает всё большую популярность. Но для большинства из нас он всё равно остаётся за гранью представлений и познаний об электричестве. Предлагаем подробнее познакомиться с таким коммутационным аппаратом. Узнайте, как он устроен, на чём основывается принцип действия, где его купить и можно ли сделать подобный выключатель своими руками?

Пока ещё такое устройство, как хлопковый выключатель, не зайдёшь и не купишь в первом попавшемся магазине электротоваров. И не каждый завод-производитель бытовой электрической техники выпускает подобные аппараты. Наиболее известная компания, которая производит эти устройства – минская фирма «Ноотехника» республики Беларусь. Будем изучать звуковой выключатель на примере разработанного белорусами выключателя «Экосвет-Х-300-Л».

Где применяется?

Выключатель по хлопку работает с разными лампами – люминесцентными, накаливания, энергосберегающими, галогенными, светодиодными.

Для его нормального функционирования уровень напряжения в сети должен быть 220 В, мощность осветительной нагрузки не должна превышать 300 Вт, допустимая температура – от -20 до +40 градусов.

Хлопковый выключатель имеет размеры, не превышающие обычную спичечную коробку, поэтому его легко можно разместить в основании любого осветительного прибора.

Выключатель света по хлопку рекомендовано устанавливать в помещениях с относительно низким уровнем шума. Например, в жилых и кладовых комнатах, подвальных и подсобных постройках. Если это будут какие-то офисные помещения, мастерские или производственные площадки, где постоянно присутствуют посторонние резкие и громкие шумы, возможно ложное срабатывание устройства.

Лучше всего устанавливать хлопковый выключатель в спальне. Если в комнате имеется только люстра с лампами, и нет прикроватного светильника, то полистав перед сном журнал, не нужно будет вставать, чтобы выключить свет, достаточно просто сделать ладошками хлопок, и он погаснет.

А если у кого-то выключатели ещё расположены, как в старые советские времена, на высоте 1,7 м, то устройство, реагирующее на хлопок, станет незаменимым помощником для детей и людей с ограниченными физическими возможностями.

Есть ещё такой аппарат, как акустический выключатель света. Назначение и принцип действия такие же, как у хлопкового, только он реагирует не просто на хлопки, а на любой шум или даже шорох. Подобные устройства чаще всего применяют для освещения подъездов многоэтажных домов. Пока человек идёт по лестнице или площадке, звенит ключами, открывая дверь, свет горит. Как только люди зашли в свои квартиры, освещение исчезает. Практично и экономично в плане расхода электроэнергии.

В общем, суть вам понятна, основное назначение подобных устройств – включить и отключить освещение дистанционно (на расстоянии). Один раз хлопнули в ладоши (или зашумели) – лампочки загорелись, второй хлопок (или полная тишина) соответственно отключает светильник. С этим всё просто, а вот с конструктивным устройством и схемой уже сложнее.

В данном видео демонстрируется работа акустического выключателя:

Устройство

Самый простой хлопковый выключатель имеет в своей схеме электронный микрофон, дополнительно с ним устанавливается усилитель в виде двух транзисторов, соединённых между собой. Эти маленькие детали в несколько раз усиливают любой звук, поступающий на микрофон. Благодаря этому выключатель можно привести в действие даже незначительным хлопком.

Усиленный звуковой импульс поступает на мощный транзистор, к его коллектору подсоединяется катушка реле, силовая цепь которой подключена к осветительной сети. То есть транзистор управляет этим реле, а оно в свою очередь замыкает либо размыкает контакты в цепи питания лампы.

В цепь микрофона установлен конденсатор. Можно подбирать его ёмкость и тем самым регулировать чувствительность микрофона к подаваемому звуку.

По такому же принципу устроен и акустический выключатель. Работает схема следующим образом. Зафиксированный микрофоном звук преображается в электрический сигнал (напряжение). Каскадом усиления напряжение усиливается, в таком виде поступает на мощный транзистор, а с него на катушку реле. Через реле начинает протекать ток, втягивается магнитный сердечник, тем самым замыкая силовые контакты реле в цепи освещения. Лампочка загорается.

Читайте также  3 идеи сборки проходного выключателя света

Особо опытным и грамотным электрикам и радиолюбителям под силу будет собрать подобную схему самостоятельно.

Как подключить?

Рассматриваемый хлопковый выключатель «Экосвет-Х-300-Л» состоит из блока, в котором смонтирована вся схема, и двух пар проводов – белых и чёрных. Белые нужно подключать в электрическую сеть 220 В, чёрные проводки подсоединяются к осветительной нагрузке.

На светильник из распределительной коробки поступают ноль (напрямую) и фаза (через обыкновенный бытовой выключатель). Эти две жилы соединяются с белыми проводками. Можно это сделать старым дедовским методом скрутки, но лучше всё-таки использовать специальные самозажимные клеммы.

Чёрные провода подсоединяются к самому патрону лампы. То есть, при обычной схеме, у вас из питающей сети фаза и ноль приходили бы сразу на патрон лампы, а так вы ещё дополнительно вставили в эту цепь хлопковый (или акустический) выключатель света.

Сам блок нужно закрепить на корпусе осветительного прибора. На блоке имеется регулятор чувствительности, с помощью него можно задать нужный уровень хлопка. Целесообразнее всего задавать, так называемый, средний уровень, чтобы и не слишком лёгкий, иначе выключатель начнёт срабатывать при малейшем похлопывании, и не очень сильный, чтобы ладони себе не отбить.

Питается хлопковый выключатель через обычный клавишный аппарат, установленный на стене. Если понадобится вывести из схемы модное звуковое устройство, достаточно будет отключить клавишный выключатель.

Осталось только экспериментально проверить результаты своего труда. При правильной работе «Экосвет-Х-300-Л» будет реагировать лишь на хлопки ладонями. Постучите молотком, приблизьте к светильнику работающий пылесос, поколотите ложкой в кружке, включите перфоратор, подразните сигналом мобильного телефона. Не знаем, что покажут ваши эксперименты, но бывали случаи, когда хлопковые выключатели срабатывали на звук работающего перфоратора или звонкий стук металлической ложки по кружке. Это лишнее подтверждение тому, что в мире мало существует идеальных вещей, любое устройство, особенно в электротехнике, имеет наряду с достоинствами и ряд недостатков (пусть даже совсем несущественных).

Устройство «Сlaps»

Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).

В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.

Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.

Как установить хлопковый выключатель света своими руками на 220 вольт? Технические характеристики и советы по выбору

Современные акустические выключатели дистанционно управляют светом и электроприборами в доме. Они размыкают электрическую цепь от резкого и громкого звука, выполняют голосовые команды пользователей.

Акустические выключатели включают свет, оперативно управляют работой электроприборов на расстоянии с помощью звуковых команд. Электроустановочные изделия используются самостоятельно или в качестве элемента системы «умный» дом.

  1. Выключение света по хлопку: польза и преимущества
  2. В корпусе на транзисторах
  3. Без корпуса
  4. Выключатели и светильники «вилка-розетка»
  5. Применение : актуальность
  6. Акустические выключатели в жилых помещениях
  7. Освещение межэтажного пространства
  8. Как действует акустический выключатель
  9. Технические характеристики
  10. Составляющие детали
  11. Отличия между хлопковым и звуковым (голосовым) выключателем
  12. Схема подключения и установка своими руками
  13. Пошаговая инструкция
  14. Как работают диммерные акустические выключатели
  15. Популярные производители
  16. Советы
  17. Полезное видео

Выключение света по хлопку: польза и преимущества

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

В корпусе на транзисторах

Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30.

Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).

Без корпуса

Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее и заметно дешевле, чем девайс в корпусе.

Выключатели и светильники «вилка-розетка»

Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.

Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать↔ отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.

Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.

Применение : актуальность

Хлопковый выключатель незаменим в загроможденных (с плохим естественным освещением) помещениях, в которых проблематично подобраться или отыскать электрофурнитуру на стене.

Особенно востребованы звуковые устройства при организации освещения/оснащения системами управления электрооборудования различных хранилищ, cкладов и подсобных помещений.

Акустические выключатели в жилых помещениях

Звуковыми устройствами оснащают подвалы зданий, тамбуры и кладовки частных домов/квартир. Дистанционный аппарат полезен в детской комнате: чтобы выключить свет детям больше не надо подставлять стул, обращаться за помощью к родителям. Незаменим хлопковый выключатель для людей с ограниченными возможностями: отпадет необходимость прибегать к услугам родственников.

Освещение межэтажного пространства

В подъезде (на лестничной площадке) дома оправдана установка акустического модуля с отключением света через настраиваемый период времени. Опция реализована интегрированием в схему дополнительного узла: цепочки с временной задержкой на микросхеме (таймера).

Устройство откликается на звуковой сигнал, производимый жильцами и посетителями дома: скрипаоткрывающейся двери, хлопка в ладоши, разговора и шагов. После срабатывания освещение межэтажного пространства включается, например, на 5 минут. Этого времени вполне достаточно, чтобы открыть или позвонить в дверь. В случае цейтнота дополнительный хлопок обновит выдержку времени.

Как действует акустический выключатель

Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

  • вес нетто (без упаковки) 30 – 60 г;
  • габаритные размеры 40*40*15 –86 *86 *26 мм;
  • напряжение бытовой сети 220 В;
  • максимальный ток нагрузки 5A;
  • мощность нагрузки200–1100Вт;
  • регулировка звуковой чувствительности 20 –150 дБ;
  • класс защиты корпуса IP30 – IP34;
  • относительная влажность от 20% до 60%;
  • температура эксплуатации от 0°С до +40°С;
  • срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

  • транзисторов и диодов;
  • диодного моста и стабилитрона;
  • микросхем триггера и компаратора;
  • резисторов и конденсаторов;
  • микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Схема подключения и установка своими руками

Схема электрических соединений хлопкового выключателя ничем не отличается от схемы подключения одноклавишного. Только последовательно (или вместо него) в разрыв цепи включается хлопковый выключатель.

Пошаговая инструкция

Сам акустический модуль приклеивается скотчем изнутри к люстре или корпусу электроприбора, соединения проще производить клеммниками типа Wago:

  • обесточить сеть, разорвать цепь питания, идущую к клавишному выключателю, снять изоляцию и зачистить с концов жилы;
  • пара проводов белого цвета от акустического модуля соединяются с фазой и нейтралью, идущих от щитка или распредкоробки;
  • два оставшихся черных провода аналогично соединяется с выводами светильника или бытового прибора.

Остается перевести клавишу обычного выключателя в положение «включено», система готова к работе.

Как работают диммерные акустические выключатели

Управление акустическим диммерным выключателем осуществляется хлопками или голосовой командой.После срабатывания диммера передний фронт синусоиды сигнала отсекается/восстанавливается. Это приводит к изменению напряжения в нагрузке.Соответственно, происходит изменение яркости свечения ламп в светильнике.

Популярные производители

Пользуется популярностью продукция предприятий “Разработка ПРО” и “МастерКит” (Россия). Производит с высоким качеством изделия в сегменте электроакустических устройств компания «Ноотехника» (Беларусь).

Советы

При выборе дистанционного выключателя с акустическим датчиком следует обращать внимание на конструктивные особенности устройства. Наличие встроенного блока питания избавит от дальнейших затрат по приобретению низковольтного источника постоянного тока или батареек.

Следует учитывать, что выключатели с диммером используются только с тем типом нагрузки, на которую они рассчитаны. Например, устройства на симисторах не «стыкуются» с энергосберегающими и светодиодными лампами.

Существующие акустические выключатели по возможностям функционала можно разделить на три основные группы:

  1. Самые простые шумовые только замыкают-размыкают сеть, реагируют на громкие звуки выше порогового значения и не обладают защитой от ложных срабатываний.
  2. Наиболее сложные хлопковые коммутируют цепь, управляют диммером и таймером, избирательно выделяют звуки определенной частоты и длительности, отфильтровывая акустические помехи.
  3. Самые «навороченные» голосовые выполняют все возможные действия, производят спектральный анализ звуков, распознавая с помощью встроенного интеллектуального блока команды и распоряжения, подаваемые голосом.

Стоимость акустических моделей на сегодняшний день вполне приемлема для большинства владельцев домов и квартир.

Полезное видео

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
