Почему не работает выключатель в ванной и туалете?

Как починить выключатель света: порядок ремонтных работ, причины неполадок. Как отремонтировать выключатель света если он не нажимается. Порядок ремонта и техника безопасности. Признаки поломок выключателей света.

Ремонт выключателей света: принцип работы и устройство

При наличии начальных навыков и необходимого инструмента самостоятельный ремонт выключателя освещения в домашних условиях вполне допустим. Для его успешного проведения потребуется разобраться с видами известных коммутационных устройств, а также с принципом действия. Все эти знания помогут быстро и без особых проблем восстановить работоспособность вышедшего из строя переключающего узла.

  1. Виды выключателей и принцип работы
  2. Признаки неисправности и основные виды поломок
  3. Порядок устранения неисправностей и меры безопасности
  4. Разборка и чистка контактов
  5. Сборка выключателя
  6. Восстановление поворотных и сенсорных моделей

Виды выключателей и принцип работы

По количеству коммутируемых цепочек и числу клавиш все существующие разновидности этих приборов делятся на следующие виды:

  • одноклавишные модели;
  • двухклавишные образцы;
  • трехклавишные приборы.

До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.

Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.

Принцип работы выключателя обычного типа основан на замыкании подвижного и неподвижного контакта при переведении клавиши в верхнее положение и их размыкании при обратном действии. Таким же образом работает и так называемый «проходной» выключатель, отличающийся от обычного наличием дополнительных групп контактов, а также способом включения в осветительную сеть.

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

  • при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
  • в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
  • после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

Порядок устранения неисправностей и меры безопасности

Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:

  • индикаторная отвертка;
  • тестер (мультиметр);
  • обычная отвертка;
  • бокорезы или утконосы.

Разборка и чистка контактов

Отключение защитной автоматики

Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:

  1. Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
  2. Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
  3. После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.

Если еще до полной разборки прибора были обнаружены ослабленные контакты в местах подвода и отвода фазных проводников, их следует с силой завернуть, установив прежде контргайки.

Переключающие контакты выключателя

Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.

Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).

После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:

  • выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;
  • контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
  • при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
  • если заменить эту часть нечем, придется покупать и устанавливать новый прибор.

После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.

Сборка выключателя

Установка переключающих клавиш

Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.

Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских

В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Сенсорные выключатели в домашних условиях ремонту не подлежат. Из-за сложности конструкции диммерного устройства их восстановление возможно только в специализированных мастерских.

Форум / Электрика / Выключатели в санузлах и душевых

Серый29760
профи

Выключатели в санузлах и душевых

23 июня 2007 г., 12:33

vyachek
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 13:23

Разве твое знание не имеет цены, если кто-то другой не знает, что ты это знаешь.
Персий.

Rustmaker
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 13:43

Не понял, но попробую. (с) Rustmaker

Серый29760
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 14:07

Лишь тот узнает что такое воля, кто выл по волчьи в етырех стенах

vyachek
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 16:48

Разве твое знание не имеет цены, если кто-то другой не знает, что ты это знаешь.
Персий.

vyachek
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 16:50

Разве твое знание не имеет цены, если кто-то другой не знает, что ты это знаешь.
Персий.

Роман-электрик
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 17:57

Когда незнаешь тогда и нестрашно, но незнание не освобождает от ответственности.

Rustmaker
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 18:09

Не понял, но попробую. (с) Rustmaker

vyachek
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 19:15

Разве твое знание не имеет цены, если кто-то другой не знает, что ты это знаешь.
Персий.

Rustmaker
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 19:59

Не понял, но попробую. (с) Rustmaker

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 21:06

У меня такой вопрос по выключателю.Для света в ванной.

Стоит один выключатель у входа в ванную .
Надо , что бы включил — загорелась лампочка в ванной , выключил — заработал вентилятор-вытяжка в ванной.
Еще поставлю реостат возле выключателя для вентилятора. Можно будет регулировать обороты и выключать вентилятор при желании.

Серый29760
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 21:16

Лишь тот узнает что такое воля, кто выл по волчьи в етырех стенах

Rustmaker
профи

Re: Выключатели в санузлах и душевых

23 июня 2007 г., 23:41

Не понял, но попробую. (с) Rustmaker

Re: Выключатели в санузлах и душевых

24 июня 2007 г., 00:32

Re: Выключатели в санузлах и душевых

24 июня 2007 г., 00:40

Re: Выключатели в санузлах и душевых

24 июня 2007 г., 01:32

Re: Выключатели в санузлах и душевых

24 июня 2007 г., 01:33

Re: Выключатели в санузлах и душевых

24 июня 2007 г., 03:40

Роман-электрик
профи

Re: Выключатели в санузлах и душевых

24 июня 2007 г., 16:12

Когда незнаешь тогда и нестрашно, но незнание не освобождает от ответственности.

Re: Выключатели в санузлах и душевых

04 июля 2007 г., 13:40

1.Свет в ванной и туалете включается через один выключатель (две клавиши).Разобрав его — обнаружил три провода (два с фазой , один — нейтральный ).Когда, включить свет в ванной и в туалете одновременно , то фаза отсутствует на всех трех проводах. Что это за проводка такая ?
Я думал , что в выключателях – рваная фаза. такая как в обычных,настольных светильниках.
На это место я поставлю выключатель только для туалета.

Читайте также  3 идеи сборки проходного выключателя света

2. Выключатель-переключатель для ванной и для вентилятора-вытяжки я поставлю рядом с новым выключателем для туалета.Схему его работы я описал выше – включил, – горит свет в ванной , выключил, – заработал вентилятор в ванной. Причем, хочу, что бы у вентилятора регулировались обороты и полное отключение через реостат..

3.Но как грамотно подключить выключатель-переключатель — не соображу.Вернее,думаю, что – могу сделать , что бы свет в ванной включался – бросив один из проводов фазы и нейтрального из старого выключателя.Хотя и не соображу , как эта схема работает – проводка замкнулась – фаза пропала.
Но вот , что делать с вентилятором?.Выключив выключатель-переключатель – замкнется фаза для вентилятора.Дальше – фаза идет на реостат.После реостата – по проводу к фазовой клеме вентилятора. Но . – куда подсоединить нейтральный провод вынтилятора – не соображу. В распределительную коробку , в резетку — к нейтральному проводу?

4. Уже думал , что проще подключить свет в ванной и вентиляторе от розетки?
Получится обычная рваная фаза в выключателе-переключателе.
Хотя , придется штробить под кабель от выключателя-переключателя к светильнику в ванной и обрезать старую проводку для ванной.

Что скажите , уважаемые электрики?
Дайте наводку, – в каком двигаться направлении?

vyachek
профи

Re: Выключатели в санузлах и душевых

04 июля 2007 г., 13:57

Разве твое знание не имеет цены, если кто-то другой не знает, что ты это знаешь.
Персий.

Сообщения рекламного характера следует размещать в барахолке !

Почему не работает выключатель в ванной и туалете?

quote: Originally posted by krysoboj:
странно только на первый взгляд

электричество было всегда за гарнцами моего понимая. особенно ток «текущий» по проводам. спасибо за пояснение

quote: два фазных от выключателя и один ноль из коробки. может вы подключили оба фазных к лампочке?

Между 2 фазными будет нуль по тестеру (т.к. фаза одна и та же )!

quote: 220 присутствует на патроне в любом положении оного.

220 по индикатору(фазному пробнику) или по тестеру? Если на патроне всегда фаза по индикатору- оборван нуль , если по тестеру то

quote: напряжение есть а через маленькую дырдочку не текёт

ищите место с контактом в виде «маленькой дырдочки»

quote: Скорее всего где-то слабый контакт. Типо провод оборван но по «угольной дорожке» напряжение поступает. Попробуйте замерить все то же самое но под нагрузкой- то есть при включенном переключателе и вкрученной лампочке. Картина будет ясна.

quote: Originally posted by Joker12:
фазу кажет при любом положении выключателя, по индикатору фазному. Видимо совпадение, сначала нагнулась люстра (ее я починил) потом сразу выключатель. Поэтому я запутался. Ладно, вечером разберу все еще раз, причина вылезет.

Ну тогда все может быть так — выключатель доблестные строители обычно вешают не на фазу, а на ноль (почему так — фиг знает, второй такой казус — всегда перепутают выключатели у туалета и ванной — ближний к ванной всегда включает свет в туалете ) Поэтому при любом положении выключателя тестер покажет фазу, а лампа не загорится. Посмотрите контакт в выключателе.

quote: И как написано ранее — от вывода на люстру до распредкоробки прозвонить всю цепочку по учсаткам. Кстати патрон сам в люстре смотрели? Часто или язычок может отойти, контакта на лампочку не будет, или контакты просто сильно могут окислиться, тоже не очень хорошо.

Патрон еще вчера был зачищен шкуркой А индикатор пес знает какой, я не электрик. Старинный советский синий, вот.

quote: выключатель доблестные строители обычно вешают не на фазу, а на ноль (почему так — фиг знает, второй такой казус — всегда перепутают выключатели у туалета и ванной — ближний к ванной всегда включает свет в туалете

quote: Прозвоните омметром люстру на целосность цепи. Или прикрутите другой потребитель к проводам вместо люстры(патрончик с проводами и лампой например).Получите место косяка. Удивляюсь людям которые орудуют запросто мультиметром, а с пустяком типа люстры и однофазной эл.сети им не разобраться.

Ну вот, не разберусь никак. Люстра прозвонена, тыщу раз. Проверена. Все нормально. Херня какая-то. Фаза звонится с выключателя до места подключения на потолке. Ноль, а хрен знает как его прозвонить. не на площадку же тащить провода. Звонил при выключенных автоматах.
Ради интереса прозвонил фазу на потолке с розеткой над плитой, бодро звонится с обеими клеммами ? Чей-то я совсем запутался. Розетка работает. Из всего произошедшего, подтопили маленько и в этот же день меняли счетчики электрические, может там чего перепутали ?

quote: не на площадку же тащить провода.

quote: всмысле пищит?Выдерните все вилки эл.приборов из розеток-потребители соединяют фазу с нулем(нейтралью).

Во, спасибо за советы.

Нуль с водопроводом не звонится.

quote: Наверное придется коробку ковырять.

Нет у меня коробки в этой квартире. Хрущевка.
Выключатель кстати снял, работает он. На столе звонится нормально, в одну сторону. Под напругой в обе, при любом положении переключателя.

quote: Нет у меня коробки в этой квартире.

quote: На столе звонится нормально, в одну сторону. Под напругой в обе, при любом положении переключателя

quote: Разветвительная коробка у есть и не одна

Нашел вроде, еле-еле. Жена прибьет, резать обои надо.

quote: К сожалению, не понимаю в таком изложении.

На столе без проводов прозванивается, как нормально работающий. Вкл- пищим, выкл — не пищим. При прикручивании проводов к выключателю, что вкл-пищим, что выкл-пищим. Как-то так. Провода и там (на выкл) и там (под потолком), люминь.

Пошел вскрывать коробку. Причина явно там.

quote: Originally posted by Joker12:

Пошел вскрывать коробку. Причина явно там.

quote: Originally posted by Joker12:

то горит, то не горит

quote: Originally posted by tricky:

.
Вредители!Такие казусы легко решаются при любых косметических ремонтах. Нормальному электрику достаточно вскрыть коробки где надо и помелочи покувыряться.

Дык понятно, что это все просто устраняется . Просто отметил, что во всех практически квартирах, которые знаю, строители упорно подключают выключатели ванны и туалета «наоборот». Почему так — фиг знает, но факт.

quote: Просто отметил, что во всех практически квартирах, которые знаю, строители упорно подключают выключатели ванны и туалета «наоборот»..

Такие электрики-у родителей на кухне и в ванной пропал свет ,стали разбираться, нашли обрыв в коридоре . Оказалось, Что кто-то срастил алюминиевый провод куском медного на скрутку, сверху замазал пластилином и заляпал краской и мы получили это от строителей. В другом новом доме где меня попросили » помочь по электричеству » все розетки и выключатели ставили шуруповертом- в итоги половина резьб сорвана, шлицы сорваны почти везде, винтовые крышки раздавлены. Заземление в том доме выведено от розеток в ванную комнату на трубу холодной воды, а вот ванна вообще не заземлена. Чтобы вывести провода в потолке (для люстр )пробиты дыры 10-15 см., это заклеено бумагой и забелено!Дом считается элитным)))

quote: Originally posted by Drakar76:

Такие электрики-у родителей на кухне и в ванной пропал свет ,стали разбираться, нашли обрыв в коридоре . Оказалось, Что кто-то срастил алюминиевый провод куском медного на скрутку, сверху замазал пластилином и заляпал краской и мы получили это от строителей. В другом новом доме где меня попросили » помочь по электричеству » все розетки и выключатели ставили шуруповертом- в итоги половина резьб сорвана, шлицы сорваны почти везде, винтовые крышки раздавлены. Заземление в том доме выведено от розеток в ванную комнату на трубу холодной воды, а вот ванна вообще не заземлена. Чтобы вывести провода в потолке (для люстр )пробиты дыры 10-15 см., это заклеено бумагой и забелено!Дом считается элитным)))

Это не шуруповертом ставили ,это строители дрелью крутили — она не тормозится сразу как шуруповерт и прожимает шуруп дальше.

quote: Это не шуруповертом ставили ,это строители дрелью крутили — она не тормозится сразу как шуруповерт и прожимает шуруп дальше.

quote: ребят, я раньше пропаивал скрутки посом и промывал их от остатков флюса из клизмы и тряпочкой вытирал

Надежно, только че-то я ленюсь , все либо в клеммники под винт , либо в гильзу под клещи.

quote: пизнесмены норовят заплатить- даже на автобус иногда не хватало

quote: а вот ванна вообще не заземлена

quote: не хотел бы лезть в чюжой монастырь, но например в германии ванны больше не зазимляют, по той причине что если например сидя в ванне туда падает фен то ток остаётся в ванной а не уходит через зазимление.

То в Германии, а у нас :

ПУЭ 7 рис. 1.7.7 Заземление ванн

ПУЭ 7 пункт 7.1.48 Розетки в ванной

Если в ванную упал фен (а ванна не заземлена) при прикосновении например к полотенцесушителю шансов выжить мало!ИМХО

quote: ув. джокер если вы можете соединить лампочку и батарейку куском провода, и до сих пор не разобрались- предлагаю нарисовать схемку вашей проводки,

товарищ Джокер, на работе с 8 до упора. Сегодня доплелся домой, сил нет. Купил два пробника по дороге. Попробую завтра вечером починить, все это электрическое безобразие. Чудес не бывает, видимо просто кучка совпадений, в моем случае.

quote: Joker , что с проводкой? Народ волнуется!)))

Замкнуло, где-то в плите потолочной. Жопа.

quote: Originally posted by Joker12:

Замкнуло, где-то в плите потолочной. Жопа.

quote: Замкнуло, где-то в плите потолочной. Жопа.

Не айс , будете делать сами или позовёте спеца? Дальнейшие советы нужны?

quote: Не айс , будете делать сами или позовёте спеца? Дальнейшие советы нужны?

Мыслю к концу старого провода, привязать новый и тянуть в щиток. Если не получится, то фиг знает чего делать. Тросик пытаться протянуть, потом опять по новой. Штробить не хочется. Провода там в плите конечно ветхие, надежды не внушают.

quote: Мыслю к концу старого провода, привязать новый и тянуть в щиток. Если не получится, то фиг знает чего делать. Тросик пытаться протянуть, потом опять по новой. Штробить не хочется. Провода там в плите конечно ветхие, надежды не внушают.

Так и надо (монолит кстати это и советует ) только сначала надо провод в потолке слегка обдолбить ,чтобы он свободно ходил! Заодно проверишь ,есть ли в плите пустота , а то изредка бывает ,что провод проводят по полу этажом выше и заливают стяжкой, тогда только штробить!(сам такое не встречал но в литературе описано)!

quote: Мыслю к концу старого провода, привязать новый и тянуть в щиток.

quote: в плите на вводе в квартиру из этажного щита?? вот повезло. коверяясь в щите ни в коем случае нельзя замонолитить воровскую отпайку мимо счётчика. это очень плохо незаконно и бессовестно- воровать у чубайса. не делайте так никогда

Я так понял ,что «щиток»-это распредкоробка на кухне, тогда все не так страшно!ИМХО

Читайте также  Как сделать хлопковый выключатель своими руками

А для начала, я бы, попробовал временно запитать контрольку (патрон с лампочкой и 2 проводами)прямо с того места, откуда поведете новый провод! Работает и выключается через выключатель-значит угадал и все о-кей можно долбить потолок ,не работает беда, надо думать дальше!

И пара моментов, на всяк случай(Если знали не ругайтесь)
1)медь с алюминием соединять скруткой нельзя!
2)иногда имеет смысл(если соединения проводов на простой скрутке) сразу перебрать всю коробку и поставить все соединения на клеммники!

quote: У вас есть электрики знакомые есть?Самая пора к ним.

Если есть хоть какие-то сомнения используйте этот вариант!

quote: Originally posted by Drakar76:

Если есть хоть какие-то сомнения используйте этот вариант!

Выключатели внутри санузла или снаружи?

Нет правила, по которому выключатели следовало бы размещать внутри санузла или снаружи него. Несколько раз уже после завершения выполнения дизайн-проекта заказчики у меня спрашивали, как сделать лучше. Пару раз просили перенести выключатели снаружи санузла внутрь.

Это касается не только санузла, но и кладовки, постирочной или гардеробной, любого «технического» помещения.

Я считаю, что тут ответ достаточно простой: если свет в помещении включается по датчику движения, то выключатель стоит размещать внутри либо вообще его не ставить, если не по датчику — то снаружи.

Вообще, всё, что касается удобства использования выключателей, легко проверять, задав себе вопрос «Как быстро разберётся в этом гость?» Если гость будет нажимать на все клавиши и смотреть, что включается, чтобы просто включить хоть какой-то свет в комнате, то выключатели продуманы плохо. А если он сразу понимает, на что нажать, то хорошо.

Если датчика движения для включения света нет, то правильнее сначала включить свет, а потом входить уже в светлое помещение, то есть, выключатель надо размещать снаружи, конечно.

А что если свет включается по датчику? Тогда выключатель снаружи будет только мешать, потому что гость на него нажмёт перед входом, смысл датчика движения теряется. Если гость не нашёл выключатель снаружи, гость заходит, свет зажигается, выключатель уже искать не надо.

Я считаю, крайне удобным свет по датчикам движения в проходных помещениях, санузлах, кладовках. Зашёл — свет загорелся. Но тут есть несколько сложностей:

  • У многих людей очень негативный опыт работы со светом по датчикам движения. У меня самого в подъезде светильник с датчиком, который при моём появлении обычно гаснет, а не загорается. Причины повсеместной установки таких неудачных решений две: некачественный датчик или (что чаще) неправильная установка и настройка (да, датчик движения тоже надо настроить).
  • Большинство строительных бригад и электриков имеют очень общее понимание того, как грамотно сделать свет с датчиками движения. Самое простое — купить готовый светильник или китайский датчик и поставить где незаметнее, не изучая ни настройки датчика, ни диаграмму направленности.
  • Сделать возможность простого отключения функции датчика движения — это уже схема, над которой придётся подумать. За «подумать» электрикам обычно не платят, платят проектировщикам (мне). Нет датчика движения вообще — не надо думать, что гораздо удобнее.

Свет по датчику движения в коридоре или на лестнице — это очевиднейшая вещь. Там, в отличие от санузла, человек долго не задерживается. А ставить выключатели у каждого выхода из комнаты в коридор или на лестничный холл крайне неудобно. И не просто выключатели, а переключатели, так как включим свет с одного места, а выключим с другого.

Вывод такой: если свет в помещении включается по датчику движения, то есть, сам, как только человек туда входит, то выключатель света (если он вообще нужен), стоит разместить внутри помещения. Гость открывает дверь, заходит — свет загорается, выключатель уже искать не надо. Зачем тогда выключатель там вообще? На случай резерва, чтобы можно было отключить функцию работу света по датчику и включать вручную.

Схему подключения выключателя в санузле для работы совместно с датчиком движения и вытяжкой я приводил в статье Управление светом и вытяжкой в санузле.

Кстати, делать выключатель вытяжки санузла снаружи санузла — тоже неудачное решение вне зависимости от того, работает ли там свет по датчику движения. Потому что, если выключатель снаружи, то гость его нажмёт в попытке включить свет. Уж свет в санузле должен точно с первой попытки правильно включаться, без лишних перещёлкиваний. Так что для вытяжки либо вообще не нужен выключатель (работа автоматическая по таймеру, слаженно со светом), либо он внутри санузла, включается вручную. Причём вытяжка должна включаться не на постоянку, а на определённое время (позволяет сделать любая вытяжка с таймером), чтобы включенная вытяжка не оставалась работать до утра, а проработала 10 минут и остановилась. В системе Умный Дом можно настроить, чтобы ночью вытяжка не включалась автоматически, а только при высокой влажности или включении с выключателя вручную, если шум вентилятора слышен из спальни.

Кстати, пару раз слышал мнение о том, что выключатели, как и розетки, в мокрых зонах лучше не ставить. Не о саунах речь, конечно, а о санузлах. Пусть каждый выбирает сам, но я против этой паранойи. Нужно очень постараться, чтобы залить воду в выключатель или розетку. Ставить розетку с крышкой не имеет смысла, и так шторки в розетке не дадут воде попасть внутрь, если только не поливать розетку струёй воды.

Если хочется перестраховаться, можно не вести в выключатель ноль (коммутировать кабели за светильником), можно поставить специальную мембрану от воды (например, Jung 551WU) или присиликонить рамку к стене (уже не так удобно — сложнее снять в случае необходимости). И для розеток нормально установленные автомат и УЗО (не обязательно 10мА, можно 30) на ванную не дадут возникнуть проблеме.

Итого:

  • Если свет включается не по датчику движения — то выключатель света снаружи.
  • Если свет включается по датчику движения — то выключатель внутри. Или вообще не нужен, если помещение не предполагает долгого нахождения без движения.
  • Выключатель вытяжки санузла, если он вообще есть, всегда внутри.

И, чёрт возьми, соблюдайте единообразие в направлении нажатия кнопок выключателей. Например, нажатие наверх включает, нажатие вниз выключает. Для импульсных выключателей пусть нажатие будет в любую удобную вам сторону, но всегда в одну. Часто встречаю такое, что все выключатели поставлены вразнобой.

58,579 просмотров всего, 46 просмотров сегодня

Решение проблемы освещения в туалете или ванной

Всем известна следующая проблема. Как понять, что человек сидит на унитазе и не выключать свет автоматически? К этому вопросу я подошел иначе.

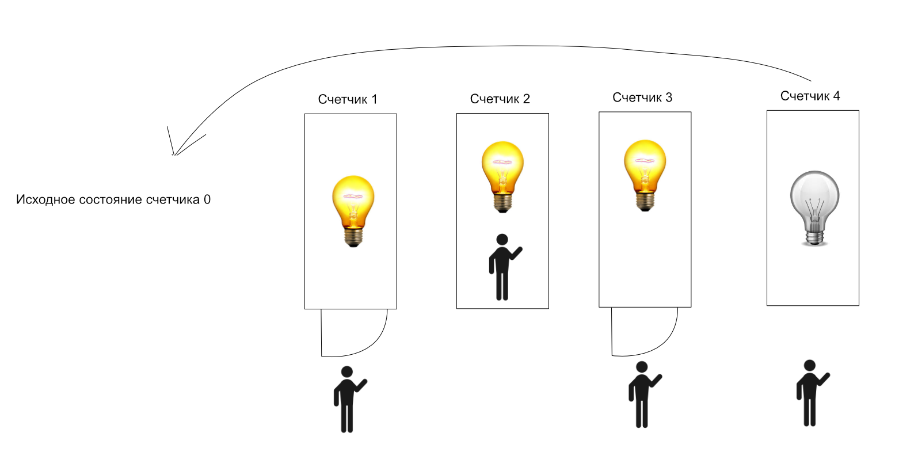

Решение заключается в поведении, а не в датчике. Для этого я создал логику входа и выхода из помещения, и с помощью датчика открытия и закрытия двери реализовал работу света. Итак, начнем с логики.

  • При открытии двери, счетчик 1 и свет зажигается.
  • При закрытии — счетчик 1 (=2) свет горит.
  • При выходе из помещения, счетчик 1 (=3 ) свет горит.
  • При закрытие двери, счетчик 1 (=4 ) свет тухнет.
  • Далее счетчик сбрасывается в 0 и цикл повторяется.

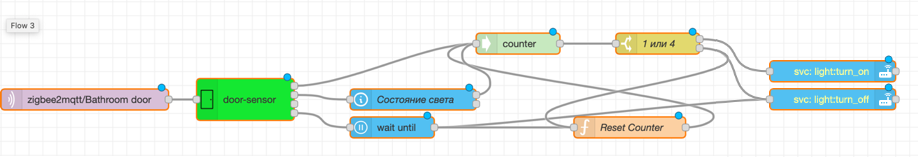

Данная логика была прописана в Node Red, но можно и прописать в любой другой системе.

Таким образом, свет всегда будет гореть в помещении, пока вы находитесь внутри, а когда выходите — выключится.

Для любителей принимать душ с открытой дверью, необходимо добавить в логику пятисекундный таймер, который переключается в режим ожидания, и при следующем срабатывании датчика выключит свет и сбросит счетчик.

Читайте также  Как подключить перекрестный выключатель света?

Мне данный метод решил проблему «Унитаза».

Все новости мира умных домов — t.me/SprutAI_News или Instagram
Остались вопросы? Мы в Telegram — @SprutAI

Это так, но можно приколхозить дверку для кота. Дверка — лаз лежит уже 7 лет, все руки не доходят ее примастерить. Дверь в помещение практически всегда открыта.

у меня алгоритм чуть сложнее, открытая дверь не нарушает логику

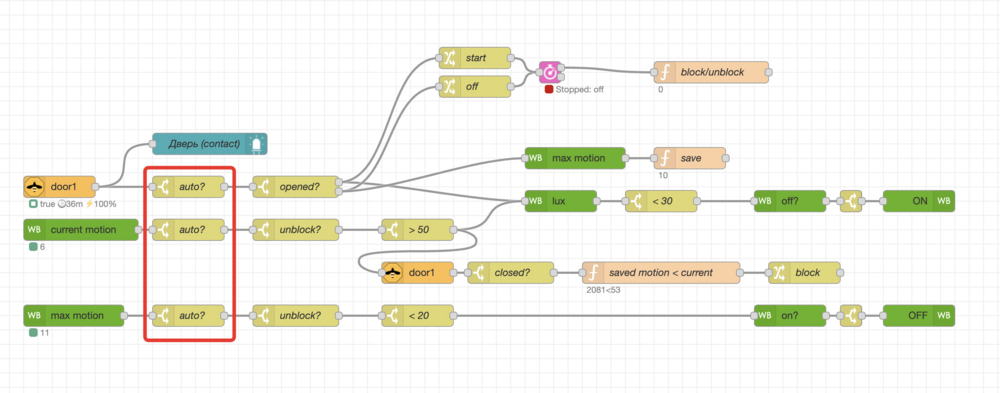

Реализовано через датчик движения и датчик двери:
если дверь закрыта и внутри было движение — то автоматического выключения не будет, пока не откроется дверь и движения не будет
если дверь открыта всегда, то работает только датчик движения со своим таймером

Можете поделится вашим флоу ?)

Так. А если кто-то стоит под дверью и ждёт очереди? Вбегает в туалет, сразу после выхода первого пользователя закрывает дверь и кричит — “вызывай скорую, похоже у меня глаза лопнули!”

Очень точно описан алгоритм. В таких случаях я обращаюсь к Алисе, которая и включает свет.

Ещё вариант. Зашёл в ванную, свет включён. Дверь закрыта. Заходит жена проверить стиральную машину. Выходит, закрывает дверь и лежачий в ванне остаётся без света

  1. 1. — Логика рушится индивидуально и не только из-за котов
    2. — Любой кейс решается ДД+ДО+Таймер+Сенсор занятости (как Выше Андрей Попов упомянул — выключение автоотключения

Спасибо за статью, все решается индивидуально для пользователей. Сам использую ДД и датчик открытия и всё равно не айс, иногда бывает, когда посторонние вклиниваются в процесс использования туалет/ванна (он совмещенный)

Сколько не пытался автоматизировать свет в С/У, так ничего толкового не вышло. Всегда возникают какие-то непредвиденные ситуации. Проще щелкнуть выключателем, если речь идет чисто об экономии электроэнергии. Потому что с учетом потребления современных светодиодных ламп дешевле будет вообще никогда не выключать свет, чем купить даже пару устройств для создания автоматизации. Зачастую, слишком увлекшись «умным домом» и не зная, куда бы еще прилепить очередной датчик мы лишь усложняем простые вещи.

Очень верно. Я поставил таймер 5 минут на датчик движения и таким образом решились все проблемы с выключением Света при нахождении в санузле. Я так понимаю датчик каждые 30 секунд отправляет инфо о шевеленке а если раз и не сработал то в другие разы в течении 5 минут сработает точно. И как я понимаю алгоритм, таймер перезапускается. Ну а при выходе в коридоре в удобном месте поставил выключатель чтоб не останавливаясь тапнуть по нему пальцем. Выключатель в биндинге с лампой, проколов не было.

Вообще любая логика рушится фразой «сделай мне обычный выключатель!» от жены

я все таки куплю инфракрасный датчик преграды и реализую итоговую версию 100% варианта обнаружения задумчивого мыслителя на данном троне. Вот уж точно будет безошибочное определение :)))) ультразвуковой как то неохота. Пофиг что мы его не слышим, но звук то есть. Кто его знает, как оно повлияет на слух в долгосрочной перспективе.

когда живешь один, дверь обычно вообще никогда не закрывается, а датчик движения не всегда помогает.

К тому же все у нас почему то не принимают ванну. А я вот люблю поваляться и вот эта проблема куда более трагична, так как вылезать из ванны чтобы включить свет не очень удобно. Хотя конечно можно приколхозить датчик протечки, но уровень воды меняется в зависимости от положения тела опять же. В общем тоже та еще проблема.
Видимо придется все таки ставить навороченный датчик присутствия, который давно используется во всяких KNX и определяет даже движение диафрагмы человека и не реагирует на животных. Небюджетно, зато типа работает.

Какая может быть причина неисправности розетки в одной комнате, и почему она не работает, но свет есть?

В каждом доме используются розетки для передачи электричества бытовым приборам. Со временем они могут выйти из строя, и этому есть несколько причин.

  1. Не работает розетка – поиск и устранение неполадки
  2. Что делать, если в квартире не работает розетка, а свет есть?
  3. Возможные причины неисправности
  4. В одной комнате свет есть, но не работает розетка
  5. Одна розетка не работает, а остальные исправны в одной комнате
  6. Перестала работать розетка на кухне около плиты или вытяжки
  7. Что делать, если сломалась сама розетка, а напряжение есть
  8. Советы и рекомендации
  9. Полезное видео

Не работает розетка – поиск и устранение неполадки

Не все работы по починке электропроводки требуют вызова мастера. Если сломалась розетка, восстановить ее может человек, обладающий знаниями по строению электрических цепей.

При обнаружении неполадки следует немедленно устранить проблему.

Что делать, если в квартире не работает розетка, а свет есть?

Перед началом ремонта требуется убедиться, что в электророзетке отсутствует напряжение. Проверку выполняют при помощи мультиметра или индикаторной отвертки. Щупы тестера подключаются к розетке, прибор покажет значение напряжения.

Затем определяется, подано ли напряжение на вводе питания в помещение. Если хотя бы в одной комнате включается свет, электричество в квартиру поступает. Далее проверяется напряжение на розетках в квартире.

При проверке может быть 3 варианта:

  • не работают все розетки;
  • не работают электророзетки только в одной или нескольких комнатах;
  • сломалась одна электророзетка.

Способ починки зависит от того, какой вид поломки произошел.

Возможные причины неисправности

Чтобы начать починку, нужно действовать по следующему алгоритму:

  • Выполнить проверку всех розеток. Если не работает одно изделие, причину ищут в нем.
  • Электрическая цепь подвержена поломке в слабых местах, например, при соединении скруткой, ненадежной изоляции. Если в электророзетке все исправно, обрыв ищется в распределительной коробке.
  • Узнать, как пропало напряжение – устройства перестали функционировать или перед этим сработал автомат.
  • Определить, является ли розетка обычной или специальной для мощных электроприборов.

В одной комнате свет есть, но не работает розетка

Наиболее часто встречающаяся проблема, когда свет в помещении включается, а розетки не работают. При этом напряжение в других комнатах подается. Возможные причины неработоспособности:

  • превышение допустимой нагрузки;
  • поломка участка кабеля.

Нужно проверить электропровода в щитках, рабочей части точек питания. При обрыве или поломке кабеля вызывается электрик, так как может потребоваться новая прокладка электропроводов.

Одна розетка не работает, а остальные исправны в одной комнате

Когда не работает одна точка питания, причиной могут быть ослабевание контакта или оплавленная изоляция.

Если при визуальном осмотре крышка оплавлена, и розетка не функционирует, то перегорел контактный провод. При разборе устройства сгоревший участок виден.

Проблема может быть и в самом проводе, тогда нужно осмотреть кабель, проверить состояние жилы и изоляции.

Если перегрев происходил неоднократно, высока вероятность разрушения жилы, поэтому придется заменить неисправный кусок.

При поломке изоляции на оголенный участок надевают кембрик или изоленту. Потемневшие контакты аккуратно зачищают наждачной бумагой.

Еще одна причина поломки – короткое замыкание (КЗ). Определяется КЗ просто – замкнувшийся участок проводника отсутствует, а внутренняя часть покрыта маслянистым налетом. В таком случае нельзя отремонтировать розетку – только заменить на новую.

Перестала работать розетка на кухне около плиты или вытяжки

Плита, вытяжка, стиральная машина – это приборы с мощностью выше 2000 Ватт, для которых требуются отдельные розетки. Наиболее распространенной проблемой является подбор неподходящей точки питания, которая рассчитана на меньшую мощность. В таком случае производят замену электророзетки на новую с требуемым значением.

Что делать, если сломалась сама розетка, а напряжение есть

Перед тем как начинать ремонт, убедитесь в том, что розетка подлежит восстановлению. Обгоревший прибор заменяется на новый. Если при проверке мультиметром напряжение отсутствует, проверяются провода. Убедившись, что с проводниками все в порядке, приступайте к ремонту.

Для починки потребуются:

  • отвертки;
  • острый нож;
  • изолента;
  • пассатижи;
  • мультиметр.
  1. Перед проведением работ обесточить квартиру. Чинить точку питания под напряжением запрещено.
  2. Из электророзетки вытащить приборы.
  3. С помощью отвертки снять корпус.
  4. Открутить зажимной болт и проверить качество соединений. Ненадежно закрепленные контакты укрепляют.
  5. Оплавившиеся концы подрезать ножом или кусачками. Поврежденную изоляцию восстановить при помощи изоленты.
  6. При поломке зажимного болта установить новый.
  7. После устранения неполадок собрать розетку.
  8. Включить электричество и убедиться в исправлении неисправности. Для этого требуется подключить прибор малой мощности. Если розетка работает без нехарактерных звуков и запахов, ремонт прошел успешно.

Советы и рекомендации

При работе с электрооборудованием нужно соблюдать технику безопасности.

Во время ремонта необходимо прекратить подачу напряжения в квартиру, перевести автоматы в положение «Выключить».

Поломка бывает скрытой и явной. Последние видны человеку – корпус оплавлен, идет неприятный запах или нехарактерный звук, искры.

В таком случае прибор вскрывается и осматривается.

Поломка розетки может быть вызвана различными факторами.

Перегруз по мощности, короткое замыкание, отсутствие питания в квартире – это приводит к неработоспособности устройства. Ремонт следует начинать только после установления причины.

Полезное видео

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
