Умный дом защита от протечек воды

Защита от потопа с датчиком протечки и реле Xiaomi Aqara и электрокраном

Сегодня мы с вами рассмотрим вариант построения системы защиты от затопления с использованием электрического крана, датчиком воды и двухканальным реле от Aqara. Главная цель этого обзорапринцип работы такой системы, так как вариантов реализации может быть очень много.

Содержание

  • Где купить ?
  • Электрокран
  • Проверка работы
  • Реле Aqara
  • Выключатель
  • Время работы
  • Датчик протечки
  • Автоматизация
  • Видео версия

Где купить ?

Средний уровень цен на Aliexpress

  • Кран из обзора — цена на дату публикации $ 14.01 (ссылка в ознакомительных целях)
  • Реле Aqara — цена на дату публикации $ 18.10
  • Датчик протечки Aqara — цена на дату публикации $ 14.80

Электрокран

Основным элементом системы антипротечки — является электрический кран, в задачу которого входит перекрытие входной трубы с водой. Правильный выбор — электрокрана задача очень важная, я сознательно не буду давать рекомендации по конкретным моделям, так как не являюсь специалистом по водозапорной арматуре. Для этого обзора я использую достаточно бюджетную модель, которую купил только для тестирования.

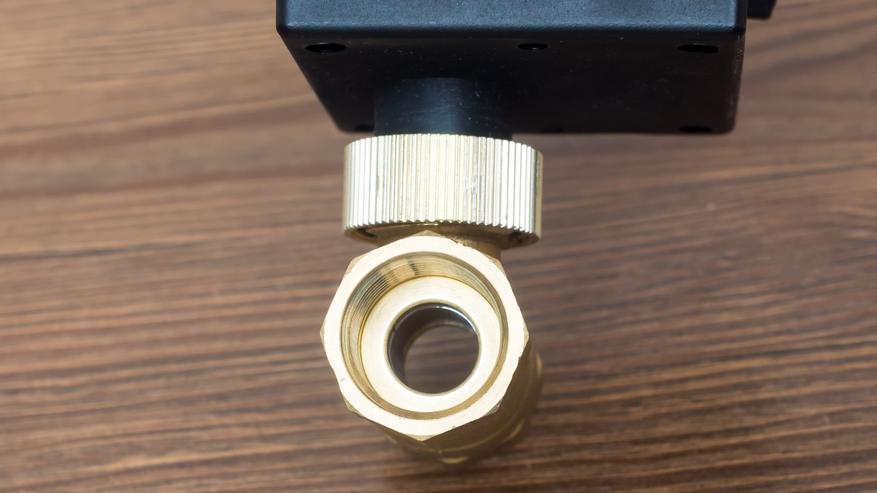

Электрический кран состоит из двух элементов — собственно самого шарового крана и электродвигателя.

Электродвигатель подключается к шаровому через специальную муфту, определение положения закрыто — открыто, осуществляется при помощи концевиков на плате управления двигателем.

Кроме этого существуют варианты двигателей — актуаторов, которые могут управлять обычным шаровым краном.

Этот электрокран имеет трехпроводное управление от сети переменного напряжения 220В. Один из проводов — ноль, он подключен всегда, два других — управляющие фазы, для открытия и закрытия.

Проверка работы

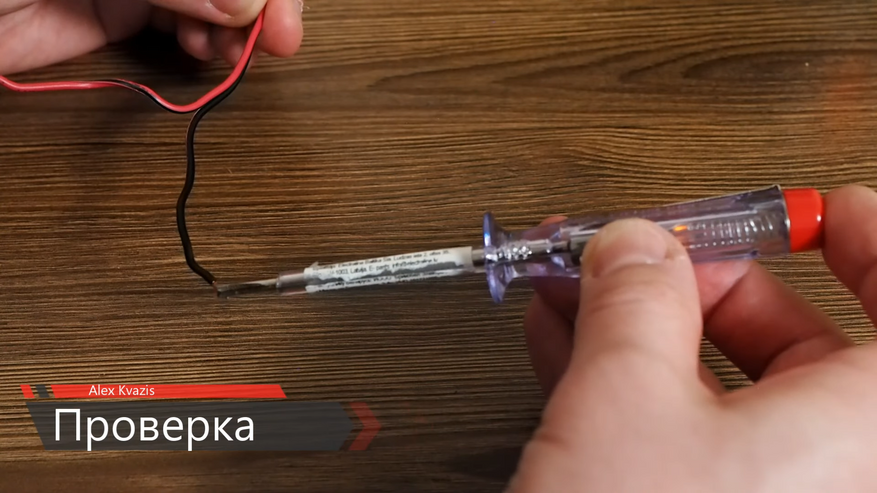

Для того, чтобы все работало корректно и безопасно, очень важно точно определить фазовый провод, это легко сделать при помощи индикаторной отвертки. Подробнее — в видео версии обзора

Кадр из видео:

Теперь можно проверить работоспособность крана и убедится в том, какая из управляющих фаз отвечает за открытие, а какая — за закрытие.

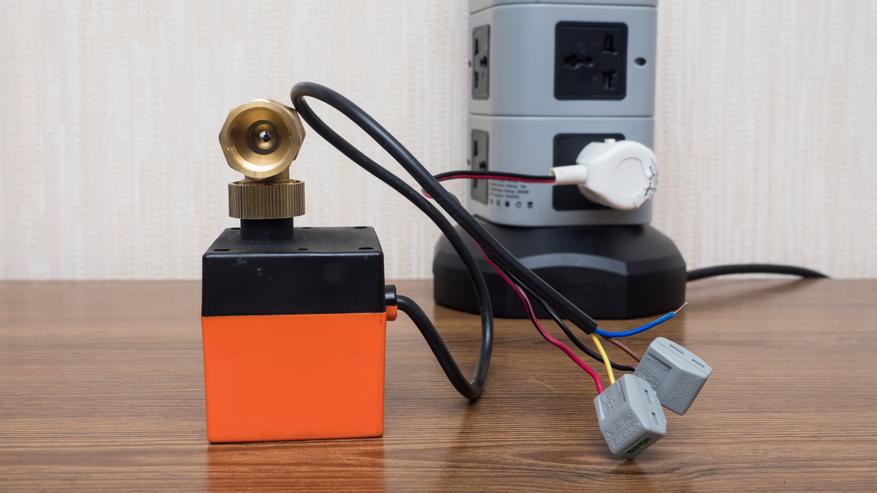

В моем случае подача питания на коричневый провод — приводит к закрытию крана

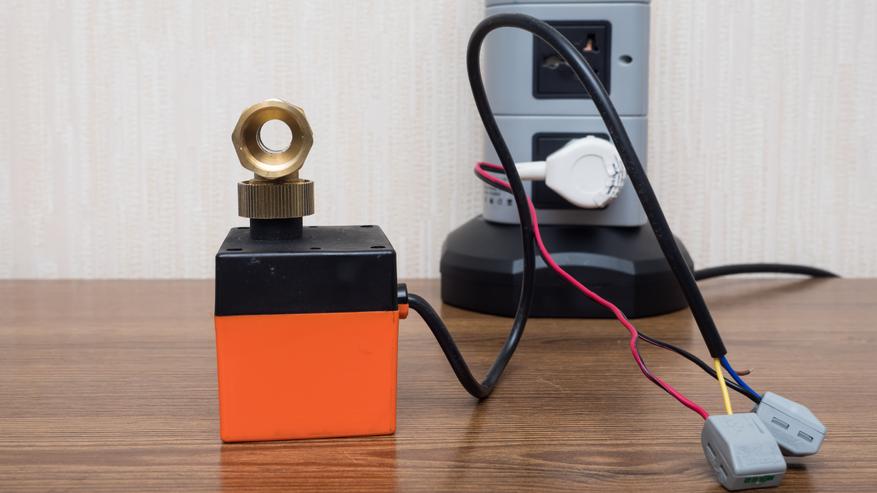

Подача питания на синий провод — к открытию крана. Если питания будет подано на обе фазы — взрыва не произойдет, просто кран будет попеременно открываться и закрываться.

Процесс в динамике — см. в видео версии обзора

Реле Aqara

Для управления краном — возьмем двухканальное реле Aqara. Также можно использовать, например, двухклавишный выключатель Aqara — это облегчит интеграцию в альтернативные системы.

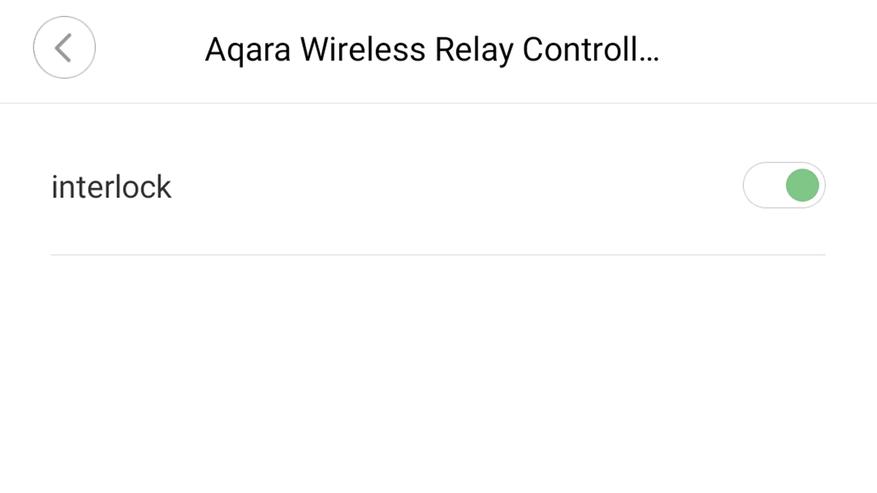

Для работы в таком режиме у реле есть специальный режим interlock, для его активации — необходимо чтобы в этот момент один из каналов реле — был включен.

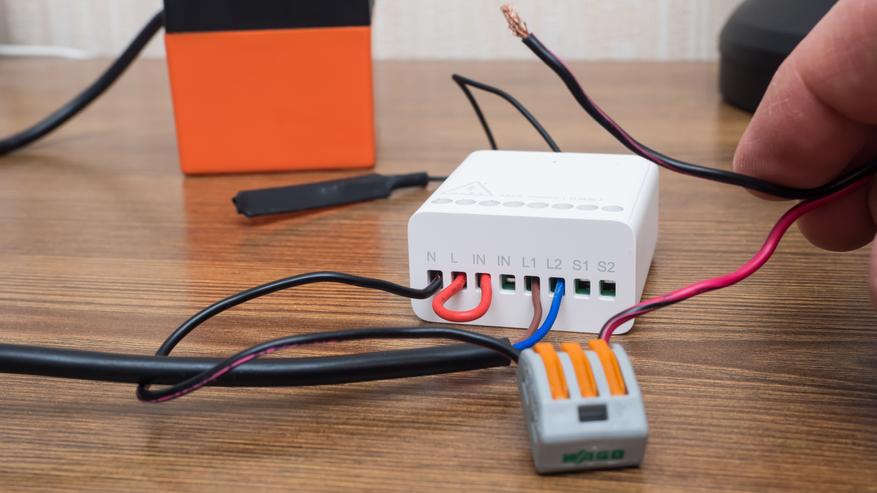

Нулевой провод — общий и для реле и для электрокрана, на слайде он подключен в тройной клеммник Wago, два других провода из него подключены к электрокрану и контакту N реле

Далее подключаем два провода — управляющие фазы, к выходам L1 и L2 — благодаря режиму интерлок, в один момент времени, активным может быть только один из них.

Остается подключить входящую фазу на вход IN реле и система управления краном — собрана.

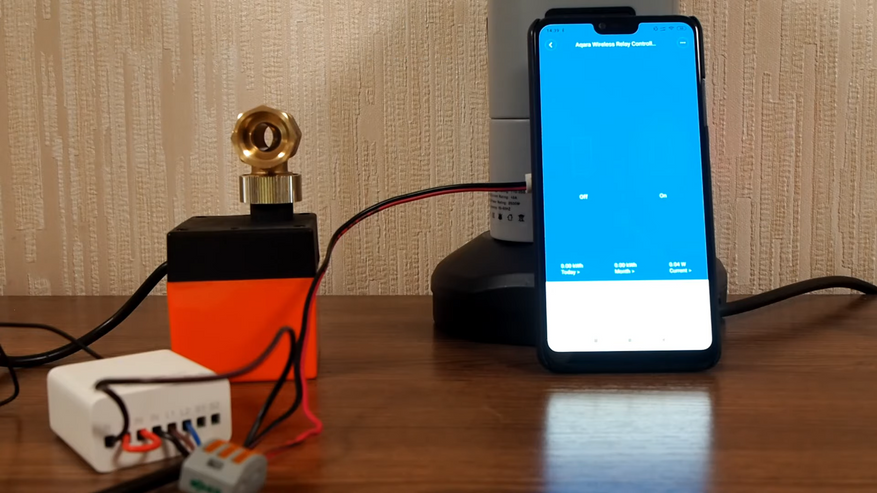

Проверяем работу — первый канал теперь закрывает кран, второй канал открывает — причем если еще включен канал один, он автоматически выключается. Подробнее — в видео версии обзора

Кадр из видео:

Выключатель

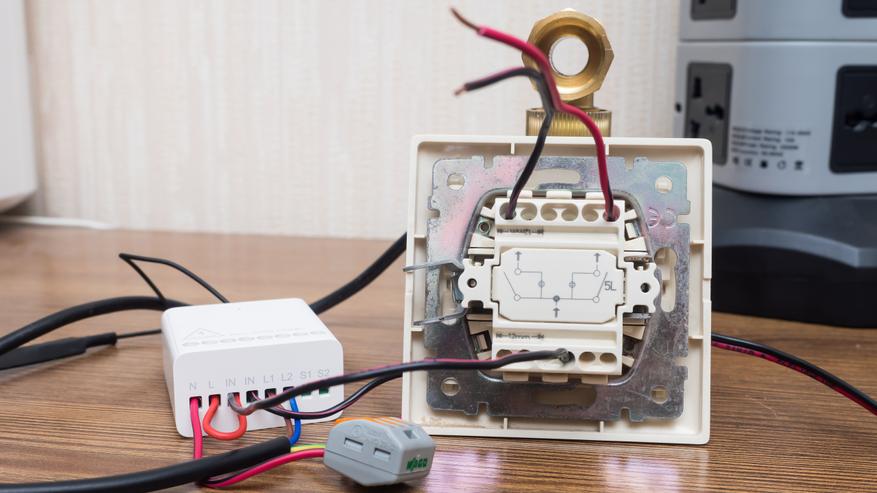

Напомню что данное реле позволяет использовать и обычный механический выключатель, причем он будет управлять реле и без интернет и wi-fi. Согласно штатной инструкции — подключаем вход выключателя к разъемому IN

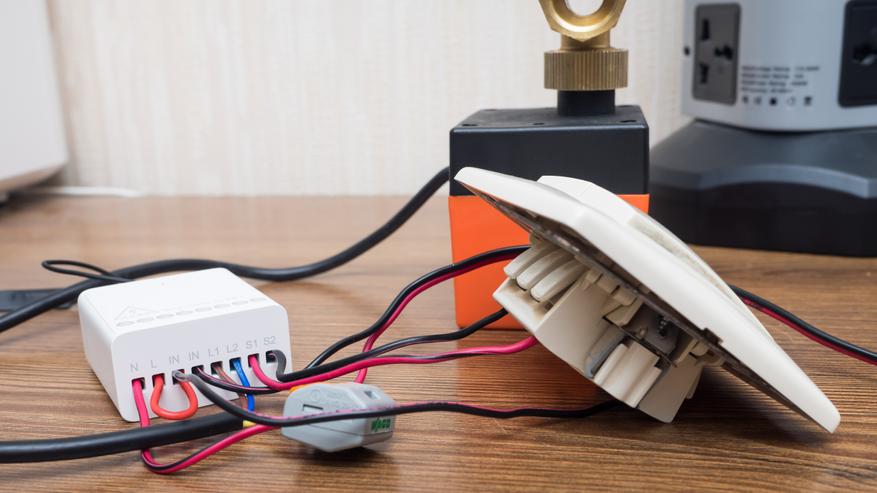

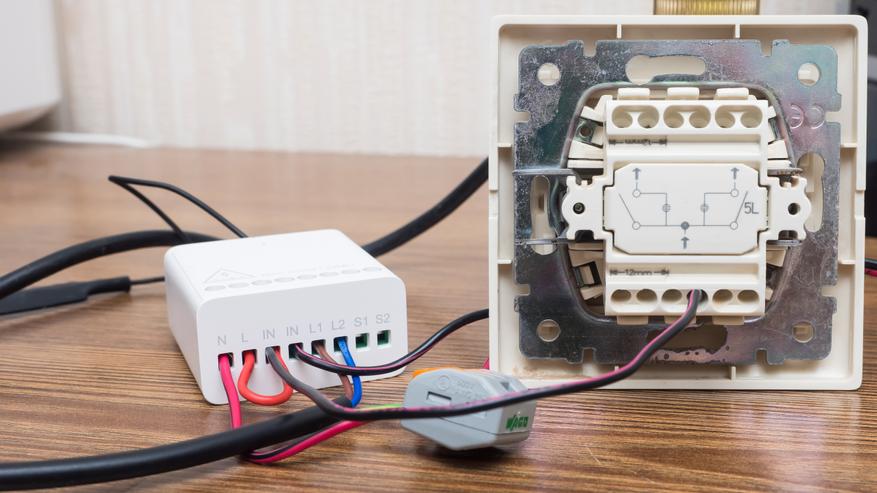

Подключаем два провода на выходы выключателя

И соединяем их с управляющими контактами S1 и S2

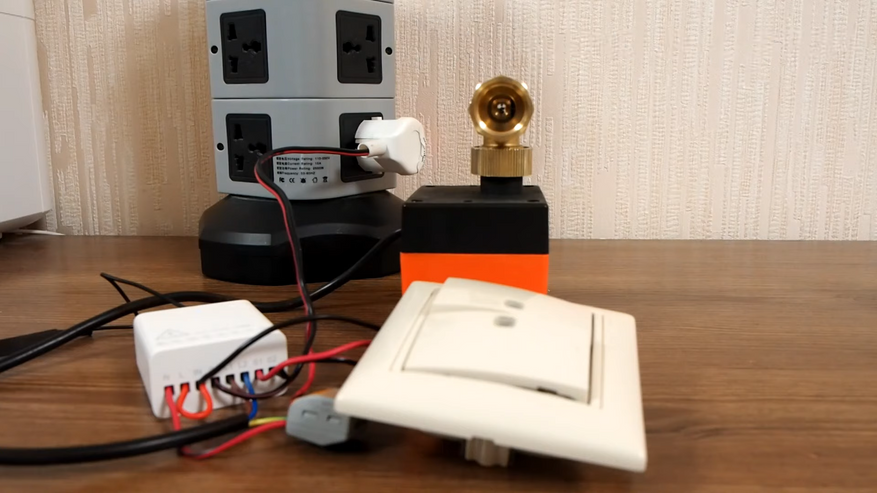

Убеждаемся что все работает корректно. Подробнее — в видео версии обзора

Кадр из видео:

Время работы

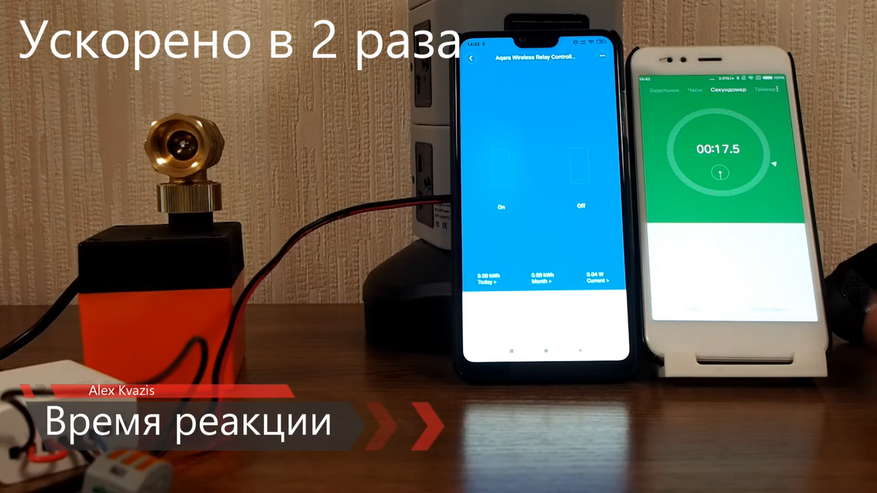

Еще один момент — питание на двигатель нужно подавать только для открытия или закрытия крана, постоянно это делать не нужно. Поэтому измеряем время нужное для его закрытия — около 17 секунд.

Кадр из видео:

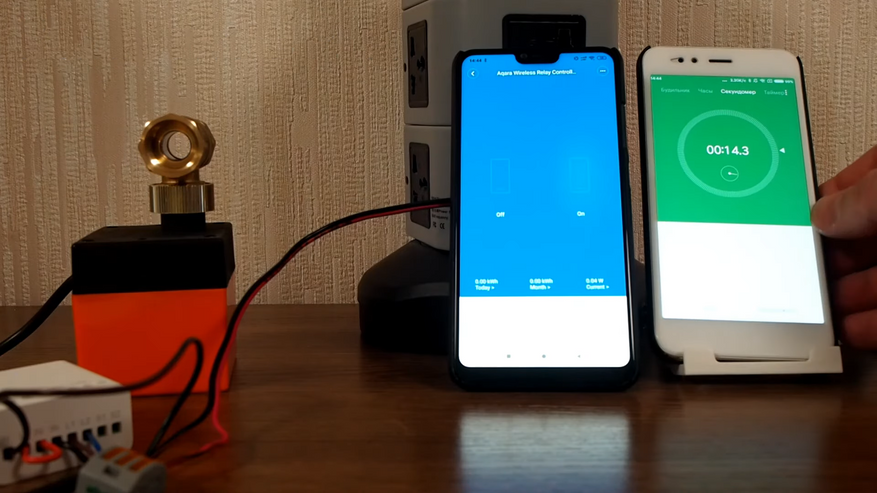

Открытие происходит немного быстрее — около 15 секунд.

Кадр из видео:

Датчик протечки

Для того чтобы зафиксировать факт протечки — нужен соответствующий сенсор. У Aqara есть и такой. На его нижней части находятся два контакта, если они замыкаются лужей вода — сенсор срабатывает.

Автоматизация

Для автоматического перекрытия крана создаем сценарий — условием которого служит обнаружение протечки. Действия — Включение питания на канал 1, который закрывает кран и через 20 секунд, с запасом, отключение питания.

При желании — можно создать и второй сценарий — на открытие крана, по условию — протечка устранена, по тому же принципу но на второй канал. Хотя для перестраховки — открывать кран лучше только вручную.

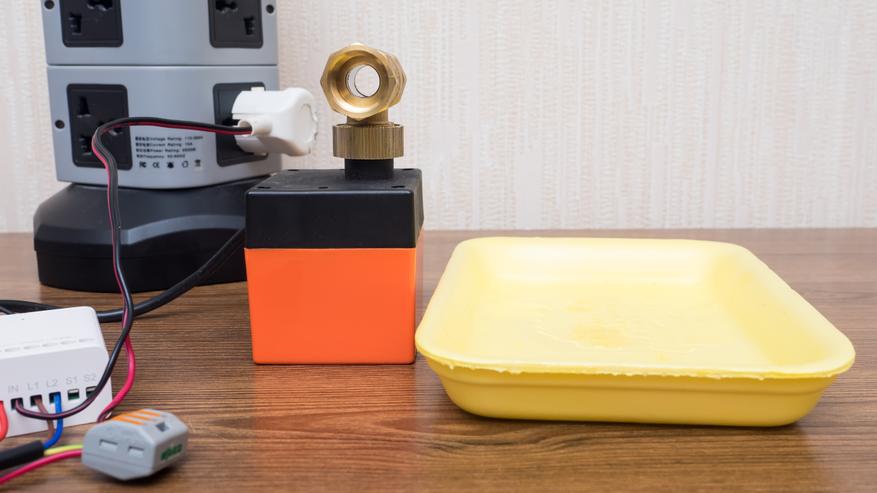

В рамках тестирования рассмотрим обе автоматизации и на закрытие и на открытие.

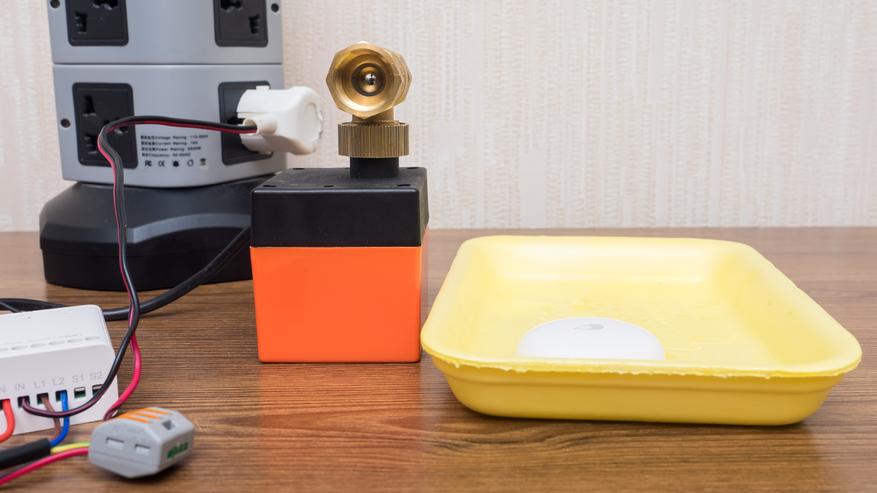

При попадании датчика протечки в лужу воды — срабатывает сценарий закрытия крана,

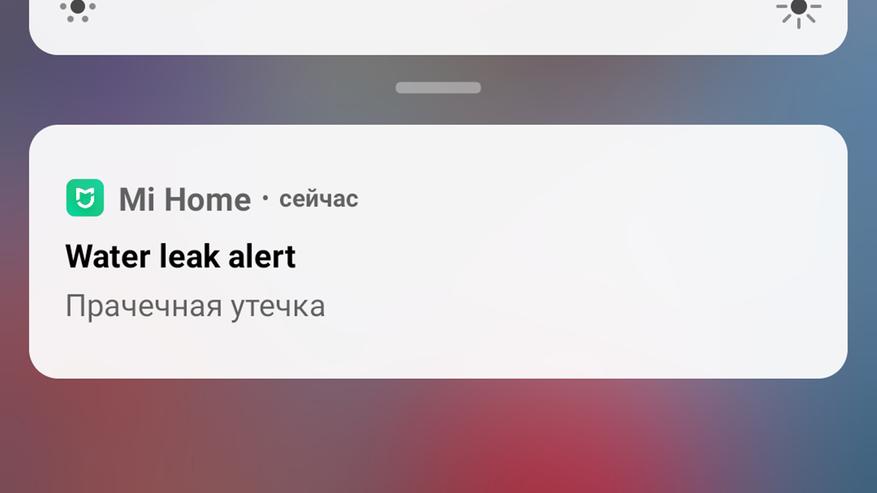

mihome при этом шлет и уведомление на телефон.

Если датчик вытереть насухо — срабатывает второй сценарий — на открытие крана.

Видео версия

Надеюсь этот обзор помог вам понять принцип работы системы антипротечки. Это конечно не панацея, такая система например ничем не поможет если вас будут заливать соседи сверху — вы только получите уведомление на телефон когда вода дойдет до датчика. Но я считаю лучше с такой системой чем без нее, с условием того, что на трубах будут установлены качественные краны.

Умная защита от затопления

Затопление квартиры — одна из самых неприятных ситуаций, с которой может столкнуться собственник. К сожалению, это ещё и одна из самых частых проблем.

страховых случаев приходится на затопление квартир

(по статистике Альфа-Страхования)

В первые минуты затопления ущерб невелик. В ванной прорвало трубу? Намокнет коврик. Потоп у соседа? На потолке появилось небольшое пятно. Но затем вода идёт дальше, портит паркет и мебель. Когда вода добирается до электротехники или розетки — может начаться пожар.

Чтобы исключить болезненный ущерб, нужно как можно быстрее узнать по протечке. А если автоматизировать отключение воды в аварийной ситуации — удастся полностью избежать расходов.

Умный дом Aqara позволяет моментально узнать о протечке и остановить потоп. Мы изучили десятки обзоров датчика протечки Aqara и сотни отзывов пользователей, чтобы рассказать главное об устройстве и тонкостях использования.

Быстро узнать о протечке

Минимальный необходимый набор: датчик протечки и Центр управления умного дома — Aqara Gateway (такие устройства ещё называют шлюзами).

Датчики устанавливают в местах вероятной протечки: под ванной, за туалетом.

Центр управления принимает сигнал от датчика, включает сигнализацию и выполняет инструкции пользователя. Например, отправляет предупреждение на телефон.

Эксперимент

  • Через две секунды после контакта с водой Центр принимает сигнал и включает сигнализацию.
  • Ещё две секунды на айпаде появляется сообщение о протечке.
  • Телефону на Android показал сообщение на 10 секунд позже.
  • Чтобы получить сообщение на Android так же быстро, нужно правильно настроить телефон. Главное — в настройках добавить приложение Aqara в список исключений режима энергосбережения.

Как это работает?

Датчик протечки Aqara

Датчик устроен просто. В верхней стороне под каплей — единственная кнопка. Она понадобится только для подключения датчика к центру умного дома. В нижней части — два металлических контакта. Отсек с батареей можно открыть без отвёртки, любой монетой. Внутри — батарея CR2032, такую легко найти в любом хозяйственном магазине.

Датчик защищён от пыли и влаги. Стандарт защиты такой же, как у iPhone X — IP67. Это означает полную защиту от пыли и защиту от воды при погружении на глубину до 1 метра сроком до получаса. Впрочем, глубокое погружение датчику не грозит: он достаточно лёгок, чтобы держаться на воде. На практике датчик может находиться в воде существенно дольше 30 минут, но всё же не постоянно.

Читайте также  Конструктивная огнезащита деревянных конструкций

Секретная функция

Открутив контакты (понадобится шестигранная отвёртка) можно присоединить к ним проволоку и так увеличить площадь охвата датчика: если вода попадёт на проволоку, датчик сработает

Так можно использовать датчик для оповещения о наполненной ванне.

Датчик может присылать сообщения не только при контакте с водой, но и наоборот, если контакт с водой потерян. Закрепите провода на миске с водой для питомца, и в отпуске вы будете знать, не забыл ли друг об обещании заходить и обновлять коту корм и воду.

Полезно, если вас часто заливает сосед сверху. Угадать точное место протечки будет сложно, но датчик с проволокой, прикреплённые к потолку, вовремя сообщат о неприятности.

Соединение датчика с центром умного дома происходит не по Wi-Fi, а с помощью соединения особого типа — ZigBee. Это даёт несколько преимуществ.

  • Умный дом не помешает работе смартфонов и ноутбуков. Wi-Fi работает тем хуже, чем больше устройств находится в сети. Использование ZigBee снижает нагрузку на роутер.
  • Мощная сеть без лишних расходов. Чтобы сигнал Wi-Fi покрывал всю квартиру потребуется приобрести отдельные усилители. В умном доме Aqara любое устройство, питающееся от сети, служит звеном в соединении. Если между датчиком затопления и центром умного дома работает умная лампочка или розетка, то она усилит сигнал.
  • Беспроводная сеть без энергозатрат. Wi-Fi потребляет много энергии. Производителю пришлось бы либо увеличивать датчик чтобы уместить крупный аккумулятор. Либо предусмотреть питание от сети, что неприемлемо для устройства, контактирующего с водой. Благодаря ZigBee пользователь получает миниатюрное устройство и полностью беспроводной умный дом.
  • Система работает офлайн. Если роутер вышел из строя, данные всех датчики продолжат поступать в центр умного дома по ZigBee. А центр продолжит выполнять инструкции, не требующие выхода в интернет: включить сирену, мигнуть лампочкой, перекрыть подачу воды. Чтобы послать сигнал на телефон, центру умного дома всё же понадобится доступ к роутеру по Wi-Fi.

Центр умного дома Aqara Gateway 3

Лучшие датчики протечки воды

Датчик протечки – это сигнализирующее устройство, предназначенное для фиксации разлива аварийных ситуаций и блокировки вентилей с электромеханическим клапаном. В конструкции прибора содержится несколько контактов, которые при взаимодействии с водой передают сигнал на управляющий контроллер.

Такие приборы считаются идеальным способом для устранения потопов. В данной статье представлены лучшие датчики протечки, которые можно купить в начале 2021 года.

Виды датчиков протечки

В настоящее время существует несколько видов датчиков протечки:

Также датчики можно условно разделить на следующие классы:

  • Гидростатические. Рассматриваемые приборы определяют величину давления столба воды;
  • Емкостные. Более сложные модели, задачей которых является высокоточное измерение ёмкости между установленными пластинами;
  • Электродные. Устройства способны оценивать электропроводность проходящей через них воды;
  • Радарные. Такие модели могут изменять свойства потока жидкости;
  • Ультразвуковые. Главное задачей является распространение специальных звуковых волн в трубопроводе;
  • Поплавковые. Самый простой вариант, способный плавать на воде.

Как выбрать датчик протечки

Датчик протечки – довольно сложное устройство, с которым при покупке у многих пользователей могут возникнуть проблемы.

В первую очередь покупатель должен определиться бюджетом и только после этого подбирать модель под свои личные предпочтения. Очень важно при выборе датчика обращать внимание на следующие критерии.

Автоматическая система проворачивания

Один из важнейших критериев, отвечающий за автоматическое страгивание электроприводных кранов. Такой подход исключает образование загрязнений и солей в рабочих частях устройства.

Комплектация

Как правило, в стандартный комплект поставки входят следующие элементы:

  • Блок контроллера;
  • Набор проводов;
  • Не меньше 2 датчиков-извещателей;
  • Электроприводной шаровой кран;
  • Комплект батареек.

  1. Тип крана. Сегодня существует несколько видов краны с электромагнитным шибером и электроприводов. Последний вариант более экономичный и простой в использовании. К тому же в электроприводных моделях можно вручную переключать положение блокирующих пластин.
  2. Удаленность от контроллера. От дальности действия зависит размер и этажность здания, в котором удастся использовать датчик протечки. Оптимальная длина при соединении составляет не менее 80 метров.
  3. Функциональность. Более дорогостоящие модели отличаются широким набором дополнительных функций. В качестве примера можно привести поддержку звуковой и световой сигнализации, измерение температуры, мониторинг уровня влажности, оповещение о глушении и т.д.
  4. Тип подключения. Наиболее широким спросом пользуются датчики с возможностью беспроводного подключения. В этом случае настройка осуществляется с помощью сканирования QR-кода или мобильного приложения.
  5. Срок гарантии. Модели с более долгим гарантийным сроком отличаются высокой стоимостью. Однако в этом случае при непредвиденных ситуациях владелец датчика может в любой момент обратиться в сервисный центр.

Умный Дом и контроль протечки воды — интегрированный или отдельный?

Контроль протечки воды считается классической функцией любой системы Умный Дом. Настолько классической, что уже автономные системы контроля протечки воды кто-то называет Умным Домом. Самые распространённые системы контроля протечки воды на рынке это Гидролок, Нептун и Аквасторож. Они между собой довольно сильно похожи и повторяют функционал друг друга, так что сложно выделить значительные отличия между ними.

У всех систем есть резервное питание (аккумуляторы или батарейки), есть сигнальные контакты, замыкающиеся при сработке тревоги, есть вход для перекрывания воды с выключателя.

Есть два варианта:

  1. Взять готовую систему контроля протечки воды, включающую датчики, краны и контрольную панель с аккумуляторами, к системе Умный Дом подключить передачу сигнала тревоги и возможность перекрывания кранов.
  2. Подключить ко входам и выходам контроллера системы Умный Дом напрямую краны перекрывания воды и датчики протечки воды.

Если пойти по второму пути, то мы получим кучу преимуществ:

  • В интерфейсе системы можно видеть, какой конкретно датчик сработал
  • Можно с приложения перекрыть любой кран
  • Можно настроить любые алгоритмы работы датчиков и кранов
  • Можно с приложения снимать тревогу
  • Можно временно отключать работу датчиков протечки («режим уборки»)
  • Получаем уведомление о протечке воды в приложении Умного Дома

При реализации контроля протечки как отдельной системы, будут такие преимущества:

  • Больше надёжности, так как контроль протечки не зависит от автоматики
  • Можно реализовать отдельно от автоматики
  • Можно подключать беспроводные датчики протечки воды

Важно понимать, что если контроль протечки воды сделан на отдельной системе, то в случае протечки надо будет подойти к панели и нажать на ней кнопку, чтобы отменить тревогу и открыть краны, удалённо этого не сделать. Там же можно временно отключить систему на время влажной уборки. Уведомления о тревоге будут приходить по смс, если поставить gsm модем.

В любой системе Умного Дома можно использовать те же краны перекрывания воды, что и в обычной системе контроля протечки. Небольшая разница между кранами разных производителей может быть в том, что у кранов Нептун управление происходит двумя реле (на открывание и на закрывание), а у кранов Гидролок управление одним реле (замкнули жилу управления на фазу — кран закрылся, разомкнули — открылся). На кранах Нептун есть ручка для открывания и закрывания без электричества, на кранах Гидролок такой ручки нет.

Датчики протечки с системой Умного Дома используются тех же производителей (Нептун, Гидролок, Аквасторож), но нужны универсальные датчики, которые при сработке будут не менять своё сопротивление, а размыкать открытый коллектор. Это модели Neptun SW007, Gidrolock WSU, H2O Контакт.

Сравним стоимость решения. Вот типовой комплект Гидролок для квартиры:

Контрольная панель системы стоит 5500 рублей. Если подключать краны и датчики к Wirenboard, то понадобится модуль WB-MWAC, который стоит те же 5500 рублей.

К модулю так же, как и к панели Гидролок, можно подключить выключатель для перекрывания воды. Как и все релейные модули Wirenboard, WB-MWAC может работать автономно от контроллера и шины modbus, перекрывая воду при срабатывании датчика.

Читайте также  Какие средства защиты используют в электроустановках напряжением до 1000 Вольт?

У EasyHomePLC или Beckhoff не нужны какие-либо дополнительные модули, датчики подключаются к дискретным входам, а краны с релейным выходам. В интерфейсе EasyHome мы сможем увидеть сработавший датчик, открыть воду, включить режим уборки на заданное время.

Приложение EasyHome

Если посчитать примерно стоимость входов и выходов контроллера, то получим ту же сумму в районе 5500 рублей.

К системе Larnitech также можно подключить любые универсальные датчики на дискретные входы, а краны на реле. А можно использовать датчики протечки воды производства самого Larnitech, вот такие:

За немецкое оборудование надо платить: стоимость такого датчика составляет 87 евро. Надо заметить, что он гораздо красивее датчиков Нептун и Гидролок, подсвечивается зелёным светом, когда всё нормально, и красным в случае тревоги, также отправляет на контрольную панель сигналы автотеста (надо сказать, что в системах контроля протечки воды тоже есть контроль обрыва линии, только при работе с родной панелью).

В системе Larnitech есть модуль работы с датчиками протечки воды DW-WL02, стоимость которого 347 евро. Возможности: 4 выхода для клапанов, 4 зоны для датчиков протечки воды (до16 датчиков), 2 входа сухих контактов для настраиваемых кнопок. То же самое, что и модуль Wirenboard, по сути, но несколько дороже.

Если мы используем автономную панель Гидролок или Нептун, то для интеграции нам понадобятся один релейный выход (перекрывать воду с приложения Умного Дома) и один дискретный вход (получать сигнал тревоги). Вот так выглядит схема подключения Нептуна и Wirenboard:

Зачастую возможность подключения беспроводных датчиков протечки воды в системах Нептун, Гидролок и Аквасторож имеет решающее значение. Беспроводные датчики у них хорошей дальности и достаточно красивые, с функцией периодического теста связи. Для них не надо тянуть кабели, достаточно разбросать датчики в нужных местах. А приёмники подключить ко входам контроллера. Хотя, у большинства систем Умного Дома есть свои беспроводные датчики протечки воды: у EasyHome это могут быть датчики Noolite (имеют очень небольшую дальность), у Larnitech датчики на протоколе Bluetooth Mesh.

С системами на Z-Wave тоже вопрос, использовать родные датчики или подключиться к готовой системе. У Fibaro датчики протечки воды достаточно красивые, хоть и дорогие (6300 рублей на октябрь 2020 года). Зато со встроенным датчиком температуры на нижней стороне, что позволяет измерять температуру пола, причём поверхности пола, а не стяжки, как обычно измеряют встраиваемые в пол датчики).

У Gidrolock беспроводные датчики протечки стоят 2200 рублей.

Хм. Надеюсь, я никого не запутал. Нельзя дать однозначный ответ о том, когда использовать отдельную систему, а когда подключать датчики и краны напрямую на контроллер. Равно как и в случае с охранной и пожарной сигнализацией: можно сделать на отдельной системе, а можно всё завести на Умный Дом. Если хочется максимальной интеграции и удобства, то лучше всё завести на контроллер. Если хотите больше надёжности или планируете реализовывать умный дом медленно и по частям, то делаем отдельную систему, с сигнализацией аналогично.

Упомяну про кабели:

  • До кранов перекрывания воды монтируем кабель МКШ 5х0.75 или аналогичный. 5 жил хватит для любой модели крана. В квартире можно один кабель на оба крана параллельно, если оба крана перекрываются только одновременно.
  • До датчиков протечки удобнее всего ES-04. Он тонкий, белый и гибкий, 4 жилы по 0.22.
  • До счётчиков воды (если требуется функция подсчёта импульсов со счётчиков с импульсными выходами) тот же ES-04 либо FTP 5E.

18,093 просмотров всего, 14 просмотров сегодня

«Умная» защита от протечек воды в квартире — не затопи соседа!

Протечка явление не только неприятное, но и опасное, способное причинить вред здоровью и имуществу, ведущее к конфликтам и судебным тяжбам с пострадавшими от затопления соседями и всегда связанное с немалой потерей нервов и финансов. А всего то стоит поставить — защиту от протечек!

Схема защиты помещения от протечек

Протечки опасны в любом доме, но только умный дом может «позаботиться» о безопасности и прекратить протечку в самом начале, блокировав поступление воды. Конечно, от мокрого пола вас это не спасет, но размер ущерба будет минимальным. Для этого в умном доме предназначены системы защиты от протечек, выпускаемые различными производителями, но работающие по одному и тому же принципу.

Принцип действия системы защиты от протечек

Конструкция большинства представленных на рынке на сегодняшний день систем защиты от протечек состоит из четырех основных элементов:

  • датчиков, сигнализирующих о появлении воды
  • кранов с сервоприводом, перекрывающих подачу воды
  • сигнального устройства, оповещающего о появлении протечек
  • контролера, обрабатывающего полученную от датчиков информацию и приводящего в действие система

Датчик протечки

Система может быть дополнена модулем GSM, передающим сигнал «бедствия» на мобильное устройство.

Для того чтобы система защиты сработала, датчик должен стать мокрым. Нескольких капель воды или контакт с влажной шваброй недостаточны. Вода должна смочить поверхность датчика, замкнув при этом его контакты и создав условия для передачи радиосигнала контролеру.

Контролер, при получении радиосигнала от датчика, приводит в действие сервопривод, закрывающий краны, и включает оповещение о протечке.

Место установки датчиков протечки

Устанавливают датчики в местах наиболее вероятного появления протечек: под стиральной машиной, на полу за унитазом, вод ванной и раковиной. Соединение датчиков с блоком управления может быть проводным и беспроводным. Беспроводные удобнее, но их работоспособность нельзя контролировать. Проводные датчики подключаются к блоку управления проводами, что может создавать некоторые неудобства, но при этом контролер «видит» датчики и передаст предупреждающий сигнал при их потере.

Блок управления располагают на стене в любом удобном месте, стремясь сократить протяженность используемых при монтаже проводов.

Отсекающие краны устанавливают на вводе воды в квартиру сразу после счетчиков. Система может работать от обычной электрической сети напряжением 220В ( что считается небезопасным) или (предпочтительнее) от источника питания напряжением 12 В.

Какую выбрать систему защиты?

Системы защиты от протечек выпускают многие компании, но в нашей стране наибольшее распространение получили Аквасторож, Аквастоп, Neptun и Gidrolock.

Аквасторож

В комплект поставки системы защиты от протечек Аквасторож входит

  • Основной блок управления
  • Датчики залива
  • Два крана с приводами для холодной и горячей воды
  • Внешний блок питания

Отличительной особенностью контролера является возможность его расширения. При этом устройство собирается подобно конструктору. Так, к примеру, добавив панель датчиков, можно увеличить их число до желаемого количества, докупив радиоблок, сделать из проводной системы беспроводную, а добавив модуль GSM, получать сообщения о протечках на мобильник. Впрочем, можно довольствоваться базовой версией и тем, что входит в комплект поставки.

Устройство оснащено источником бесперебойного питания на ультра накопителях, благодаря чему можно быть уверенным, что в случае протечки краны будут перекрыты даже на разряженных батарейках. Более того, для возобновления подачи воды не нужно срочно менять источник питания, достаточно просто нажать кнопку запуска на контролере, а затем уже спокойно идти за новыми батарейками.

Подключение проводных датчиков параллельное друг другу. Количество их может быть любым. Приятным моментом является бессрочная гарантия на датчики от компании производителя и возможность бесплатной замены трех датчиков, вышедших из строя.

Установка системы Аквасторож

В системе Аквасторож использованы шаровые краны с низким трением, для закрытия которых достаточно приложить незначительное усилие. Закрытие крана осуществляется с помощью металлической шестерни (в более ранних моделях шестерни были изготовлены из пластмассы), приводимой в движение электродвигателем, установленном на корпусе крана и подсоединенном к контролеру.

Для приведения двигателей в рабочее состояние и закрытия кранов необходим радиосигнал от блока управления, направляемый системой защиты от протечек при поступлении соответствующего сигнала от датчиков воды.

Читайте также  Акт комплексных испытаний систем противопожарной защиты

Датчик Аквасторож

Устройство датчика достаточно простое и надежное: корпус и пластина с контактами изготовлены из стекловолокна, для защиты от коррозии контакты покрыты иммерсионным золотом. Для повышения надежности системы можно использовать датчик с защитой от обрыва провода, позволяющий контролеру более точно определять состояние датчиков и своевременно информировать о неполадках в системе.

Устройство датчиков Аквасторож

Датчик срабатывает только в том случае, если уровень воды выше 1 мм. Защитой от ошибочного срабатывания является зазор 1мм между нижней частью корпуса датчика и поверхностью пола.

Радиодатчик может быть установлен двух видов: простой, срабатывающий только при протечке и датчик-пульт, нажав на кнопку которого можно перекрыть краны в любое время.

Neptun

Система защиты от протечек Neptun это российская разработка, производство которой ведет компания Специальные Инженерные Системы.

Комплект системы защиты от протечек Neptun AquaControl

Принцип ее действия аналогичен принципу действия Аквасторожа: в комплект поставки также входит блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие состоит в том, что система работает только при постоянном подключении к сети электропитания напряжением 220 В.

Эксплуатация такой системы возможна только при наличии заземления розеток.

Приятным дополнением в системе Нептун является режим уборки, включив который можно в течение 45 минут мыть пол большим количеством воды, не беспокоясь о срабатывании защиты от протечек, а также возможность выбора комплектов с кранами не только на ½ дюйма, но и на ¾ дюйма.

Аквастоп — защита от протечек

Аквастоп использует необычный способ определения утечки. В ней нет датчиков, в которых под действием воды замыкаются контакты. Зато установлен датчик, определяющий давление воды. Этот датчик работает по принципу манометра – чем выше давление, тем сильней воздействие на клапан. Когда давление в шланге или магистрали стабильно, влияние датчика компенсируется внутренней пружиной и клапан открыт. Когда рвется шланг или лопается труба, давление в устройстве падает и пружина перекрывает подачу воды до тех пор, пока давление не восстановится до нормального значения.

Автоматическая система защиты от протечек

Принцип работы этого устройства прост. Особая форма внутреннего канала этого устройства снижает пропускную способность, благодаря чему давление при нормальном водопотреблении (до 10–12 литров в минуту) практически не меняется. Когда шланг неожиданно рвется, подача воды сильно возрастает, давление на выходе устройства резко падает, однако, остается неизменным на входе. Это и приводит к срабатыванию клапана. Время срабатывания клапана не превышает 10 секунд. Это позволяет перекрыть воду, предотвратить потоп и вызванные им неприятности – повреждение пола, стен, мебели и конфликт с соседями снизу.

Аквастоп используют в качестве одного из элементов защиты от протечек воды. Невысокая пропускная способность этого устройства не позволяет устанавливать его на входе в домашнюю водопроводную сеть. Если вы откроете несколько кранов,

Аквастоп сработает и перекроет подачу воды. Поэтому его используют для защиты конечных потребителей – стиральных и посудомоечных машин. Это устройство не боится гидроударов и выдерживает давление до 10 атмосфер. Для его эффективной работы давление воды должно быть не меньше 2 атмосфер. Если напор воды меньше, то разницы давления не хватит для работы клапана.

Клапан Аквастоп

Стоимость устройства начинается от 180 рублей. Его выпускают как в пластиковом, так и в металлическом (чаще всего стальном) корпусе. С обоих концов устройства нарезана резьба – на входе внутренняя, на выходе внешняя. Благодаря такой конфигурации его без всяких переделок устанавливают в разрыв между переходником трубы и шлангом, подходящим к стиральной или посудомоечной машине. Аквастоп в пластиковом корпусе используют для врезки в полиэтиленовые трубы. С обоих концов он оснащен стандартными фитингами, поэтому достаточно разрезать трубу, надеть на нее Аквастоп и закрутить фиксирующие гайки.

Gidrolock (Гидролок)

В комплект поставки системы защиты от протечек Gidrolock также входят два шаровых крана, датчики контроля воды и блок управления.

При желании можно выбрать версию системы защиты специально предназначенную для использования в квартире, в загородном доме, в общественном или производственном здании, в гостинице или складском помещении. Различие в комплектах состоит в количестве датчиков воды и количестве подключаемых кранов.


Гарантия производителя на системы Гидролок составляет 4 года.

Как видите, защитить свой «умный» дом от протечек, а себя от неприятностей, связанных с аварийными ситуациями в доме, не сложно, нужно только выбрать правильную систему зашиты.

Умный Дом: какую систему защиты от протечек воды выбрать?

Современные системы защиты, интегрируемые в систему Умный Дом, имеют следующие основные элементы:

  1. Датчики для сигнализации о протечке воды.
  2. Краны, оснащенные сервоприводами для прекращения подачи воды.
  3. Сигнализатор для оповещения хозяина о порблеме.
  4. Контролер, запускающий работу системы после полученной информации о протечке.

Дополнительно может быть установлен модуль GSM для передачи об обнаруженной протечке на мобильный телефон или планшет.

Важно! Датчик включается только если он намок, а значит незначительной капли или «встречи» с тряпкой во время влажной уборки мало. Воды должно быть столько, чтобы она замкнула контакты. Только тогда происходит передача радиосигнала на контроллер, который, получая его, запускает сервопривод, контролирующий перекрытие крана.

Выбор места монтажа

Монтаж датчиков обычно осуществляется около вероятных мест возникновения протечек:

  • стиральная машина;
  • унитаз;
  • ванна;
  • раковина.

Взаимодействие датчиков с блоком управления может быть проводным и беспроводным. Безусловно, беспроводные гораздо практичнее, но их работу невозможно проверить. При проводном способе контроллер может контролировать работу датчиков, а значит, вовремя сигнализировать об их повреждении или потере. Блок управления следует размещать на стене, причем место не имеет значения, главное — минимизировать длину используемых проводов.

Краны для отсекания воды необходимо установить на вводе в дом после установки счетчиков. Система функционирует как от электросети, так и от источников питания.

Выбираем защиту

На сегодняшний день, наибольшей популярностью пользуются 4 системы, и каждая имеет свои преимущества и особенности, что позволяет выбрать идеальную для каждого «умного дома»:

  1. Аквасторож – система с инновационными технологиями. Комплектуется блоком управления, датчиками, двумя кранами с сервоприводами и блоком питания. Основным отличием данной системы является возможность увеличить число датчиков, установить радиоблок для беспроводного управления и модуль GSM для получения сообщений на телефон или планшет.
  1. Neptun – оборудование российского производства, комплектующийся блоком управления, двумя шаровыми кранами с сервоприводами и проводными датчиками. Существенное отличие заключается в возможности работы только от электрической сети. Помимо этого, преимуществом данной защиты является функция уборки, принцип которой заключается в том, что система позволяет на протяжении 45 минут проводить влажную уборку пола, не думая о возможности залитии датчиков.
  1. Аквастоп – оригинальная система для определения протечки. Отличие, прежде всего, заключается в том, что устройство не предусматривает наличия датчиков, срабатывающих при залитии, зато есть датчик, который срабатывает в зависимости от уровня воды. В основном, данную систему используют на входе стиральной или посудомоечной машины.
  1. Gidrolock – дает возможность подобрать вариант для квартиры, дома, промышленного здания или склада. Системы отличаются только количеством датчиков и кранов.

Широкий ассортимент систем защиты позволяет не допустить протечки в «умном доме», а значит сохранить имущество и здоровье, а также добрососедские отношения. Главное — правильно выбрать и установить системы защиты и с этого момента возникновение внезапной протечки в доме больше не будет возможным. Идеальное решение для спокойствия и сохранность мебели и вещей.

Алексей Бартош/ автор статьи
Понравилась статья? Поделиться с друзьями:
Gk-Rosenergo.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
